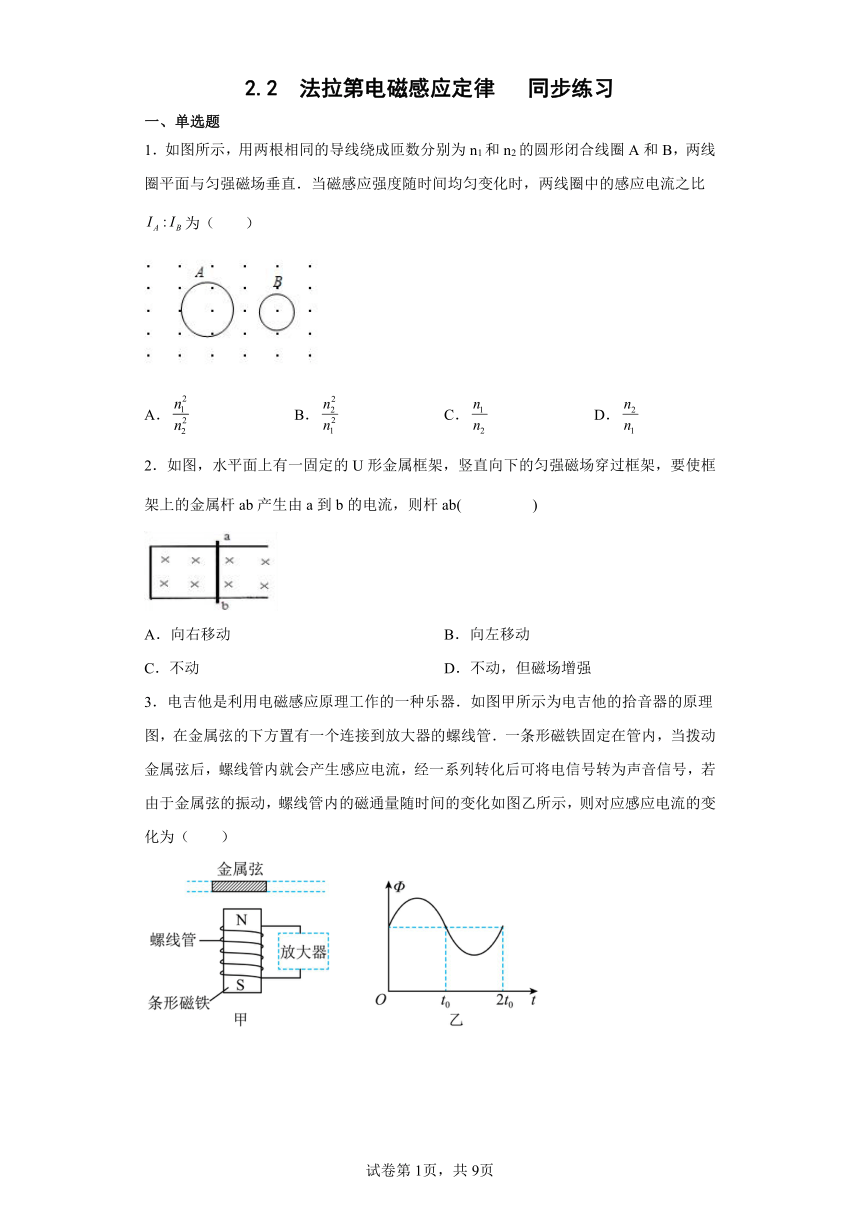

2.2 法拉第电磁感应定律 同步练习
一、单选题
1.如图所示,用两根相同的导线绕成匝数分别为n1和n2的圆形闭合线圈A和B,两线圈平面与匀强磁场垂直.当磁感应强度随时间均匀变化时,两线圈中的感应电流之比为( )
A. B. C. D.
2.如图,水平面上有一固定的U形金属框架,竖直向下的匀强磁场穿过框架,要使框架上的金属杆ab产生由a到b的电流,则杆ab( )
A.向右移动 B.向左移动
C.不动 D.不动,但磁场增强
3.电吉他是利用电磁感应原理工作的一种乐器.如图甲所示为电吉他的拾音器的原理图,在金属弦的下方置有一个连接到放大器的螺线管.一条形磁铁固定在管内,当拨动金属弦后,螺线管内就会产生感应电流,经一系列转化后可将电信号转为声音信号,若由于金属弦的振动,螺线管内的磁通量随时间的变化如图乙所示,则对应感应电流的变化为(  )
A. B. C. D.

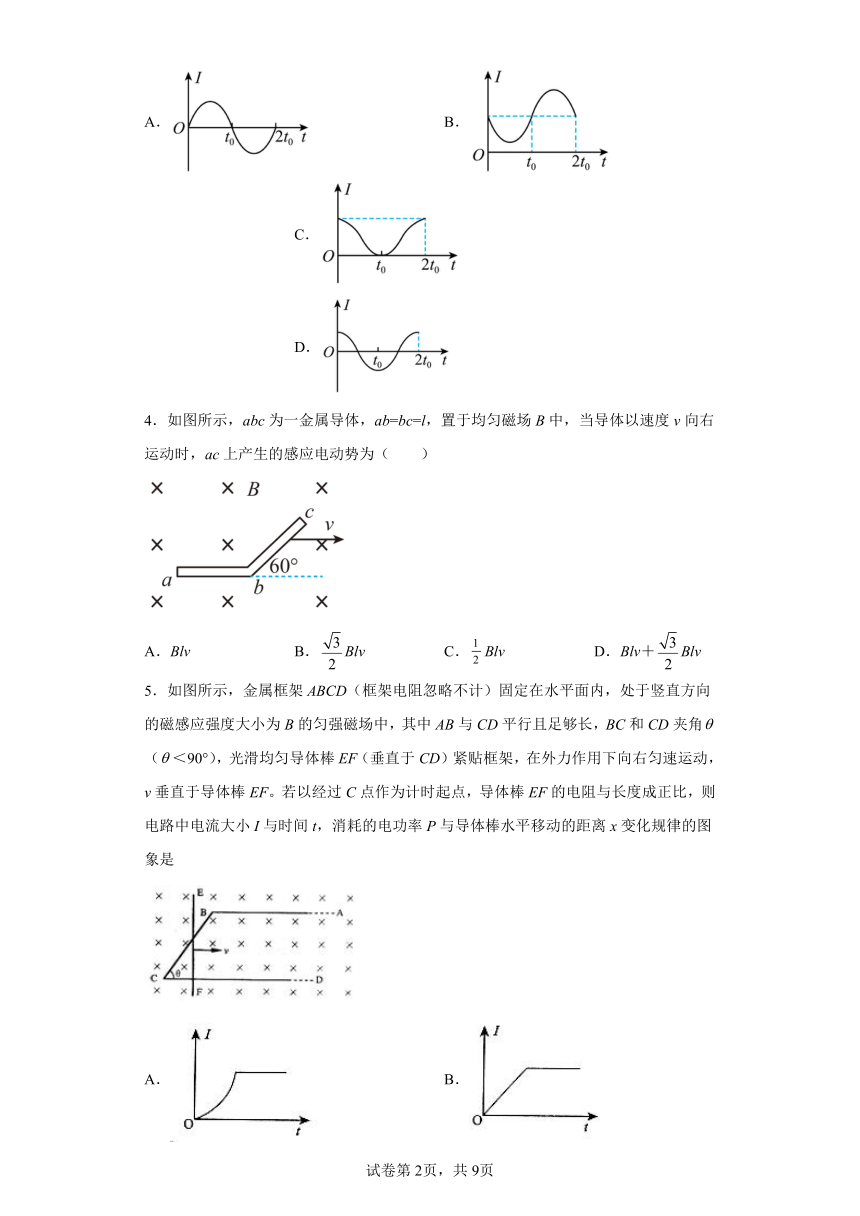

4.如图所示,abc为一金属导体,ab=bc=l,置于均匀磁场B中,当导体以速度v向右运动时,ac上产生的感应电动势为(  )
A.Blv B.Blv C.Blv D.Blv+Blv
5.如图所示,金属框架ABCD(框架电阻忽略不计)固定在水平面内,处于竖直方向的磁感应强度大小为B的匀强磁场中,其中AB与CD平行且足够长,BC和CD夹角(<90°),光滑均匀导体棒EF(垂直于CD)紧贴框架,在外力作用下向右匀速运动,v垂直于导体棒EF。若以经过C点作为计时起点,导体棒EF的电阻与长度成正比,则电路中电流大小I与时间t,消耗的电功率P与导体棒水平移动的距离x变化规律的图象是
A. B.
C. D.
6.决定电路中感应电动势的大小的是穿过这一电路的( )
A.磁场 B.磁通量 C.磁通量变化量 D.磁通量变化率

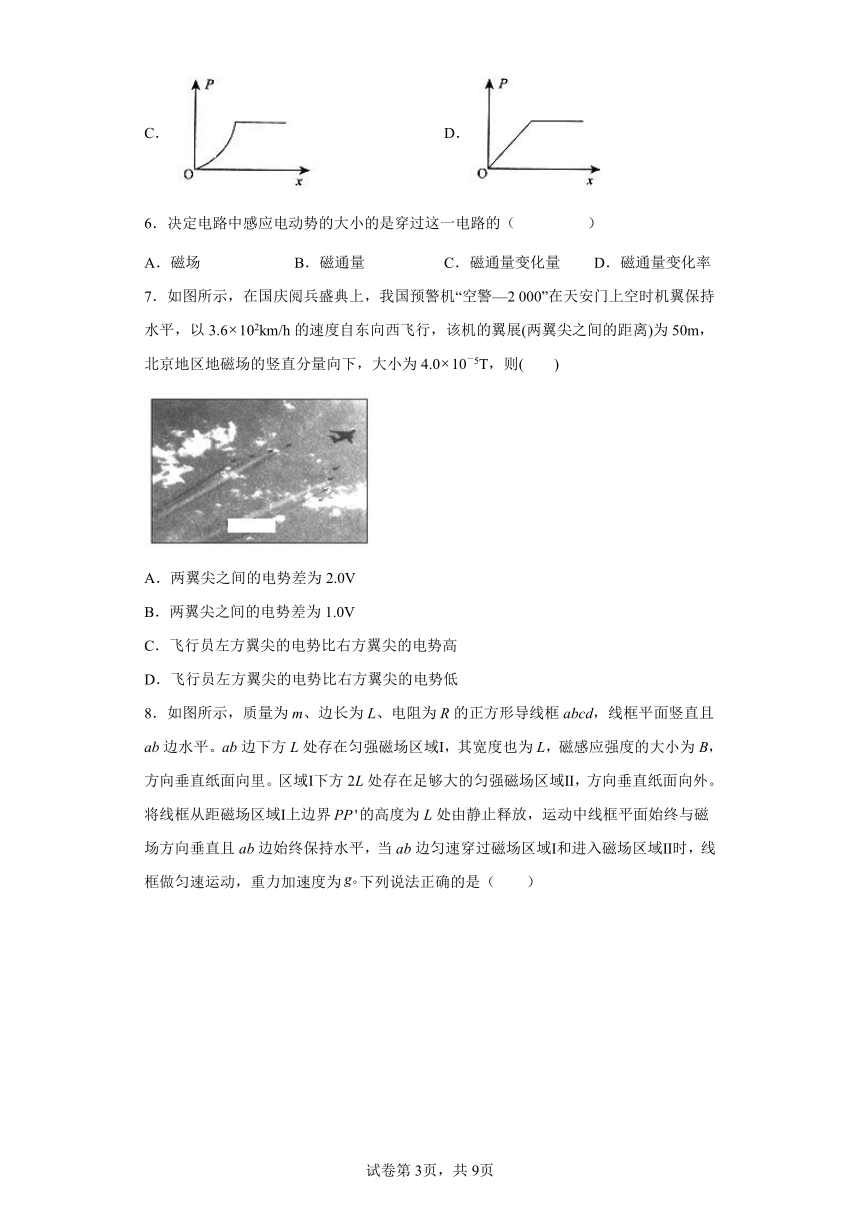

7.如图所示,在国庆阅兵盛典上,我国预警机“空警—2 000”在天安门上空时机翼保持水平,以3.6102km/h的速度自东向西飞行,该机的翼展(两翼尖之间的距离)为50m,北京地区地磁场的竖直分量向下,大小为4.010-5T,则(  )
A.两翼尖之间的电势差为2.0V
B.两翼尖之间的电势差为1.0V
C.飞行员左方翼尖的电势比右方翼尖的电势高
D.飞行员左方翼尖的电势比右方翼尖的电势低
8.如图所示,质量为m、边长为L、电阻为R的正方形导线框abcd,线框平面竖直且ab边水平。ab边下方L处存在匀强磁场区域Ⅰ,其宽度也为L,磁感应强度的大小为B,方向垂直纸面向里。区域Ⅰ下方2L处存在足够大的匀强磁场区域Ⅱ,方向垂直纸面向外。将线框从距磁场区域Ⅰ上边界的高度为L处由静止释放,运动中线框平面始终与磁场方向垂直且ab边始终保持水平,当ab边匀速穿过磁场区域Ⅰ和进入磁场区域Ⅱ时,线框做匀速运动,重力加速度为下列说法正确的是(  )
A.线框进入磁场区域Ⅰ的过程中,线框中感应电流的方向为顺时针
B.线框ab边刚进入磁场区域Ⅰ时,ab两点间的电势差
C.线框穿过磁场区域Ⅰ的过程中,线圈中产生的焦耳热为
D.磁场区域Ⅱ的磁感应强度大小为

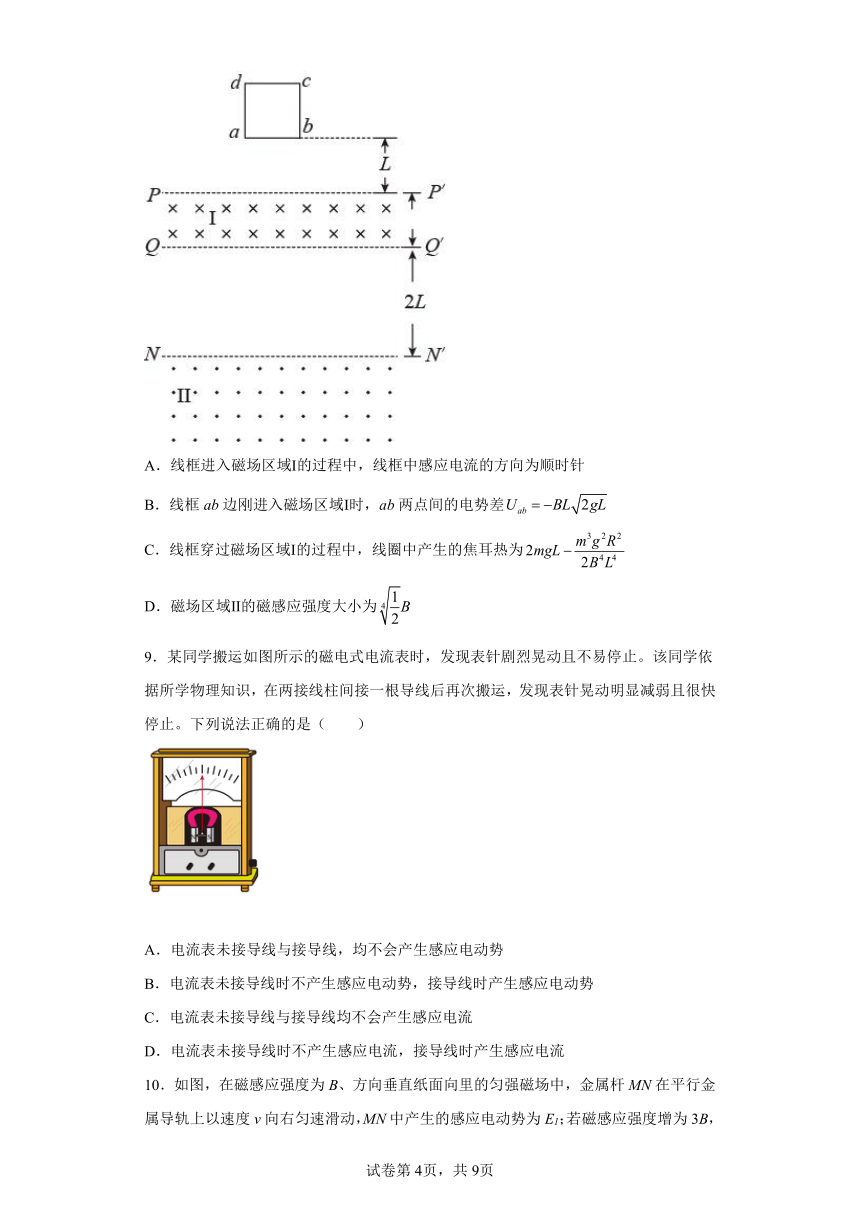

9.某同学搬运如图所示的磁电式电流表时,发现表针剧烈晃动且不易停止。该同学依据所学物理知识,在两接线柱间接一根导线后再次搬运,发现表针晃动明显减弱且很快停止。下列说法正确的是(  )
A.电流表未接导线与接导线,均不会产生感应电动势
B.电流表未接导线时不产生感应电动势,接导线时产生感应电动势
C.电流表未接导线与接导线均不会产生感应电流
D.电流表未接导线时不产生感应电流,接导线时产生感应电流

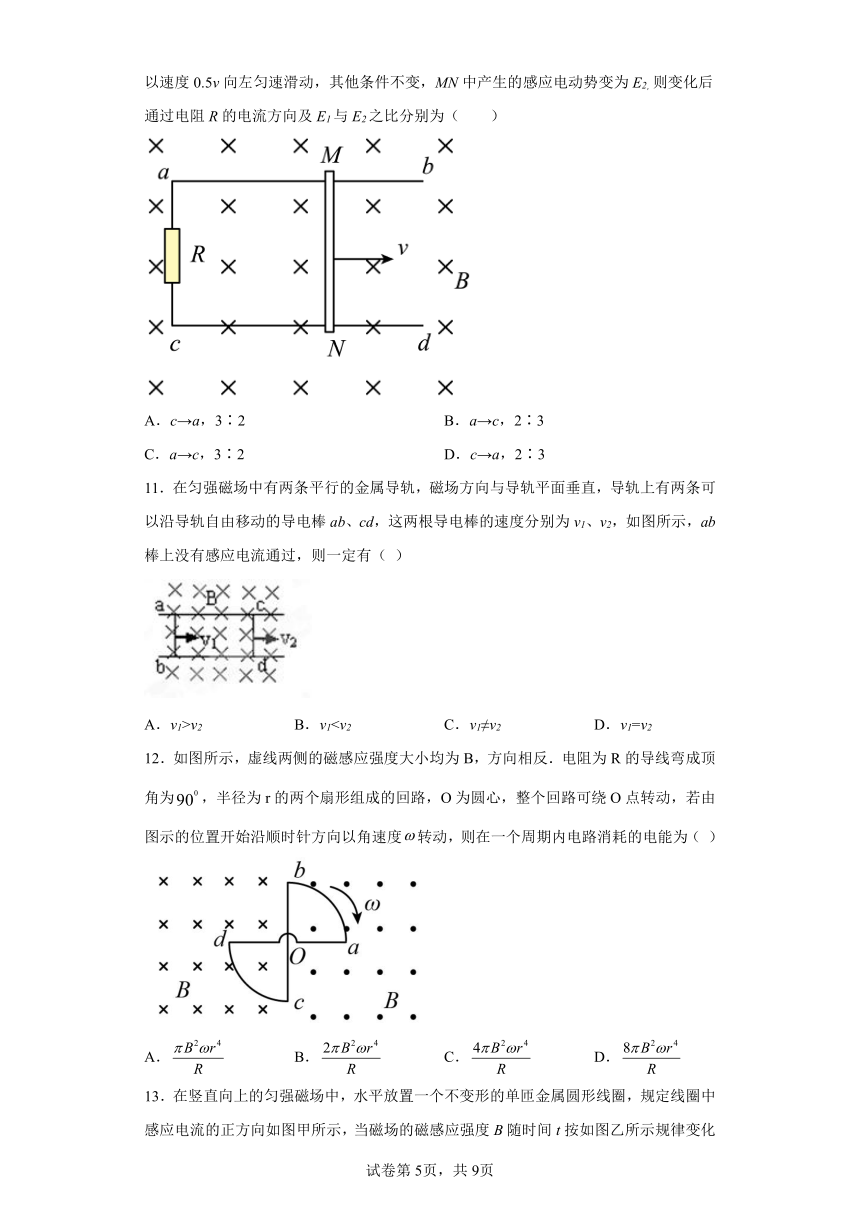

10.如图,在磁感应强度为B、方向垂直纸面向里的匀强磁场中,金属杆MN在平行金属导轨上以速度v向右匀速滑动,MN中产生的感应电动势为E1;若磁感应强度增为3B,以速度0.5v向左匀速滑动,其他条件不变,MN中产生的感应电动势变为E2,则变化后通过电阻R的电流方向及E1与E2之比分别为(  )
A.c→a,3∶2 B.a→c,2∶3
C.a→c,3∶2 D.c→a,2∶3
11.在匀强磁场中有两条平行的金属导轨,磁场方向与导轨平面垂直,导轨上有两条可以沿导轨自由移动的导电棒ab、cd,这两根导电棒的速度分别为v1、v2,如图所示,ab棒上没有感应电流通过,则一定有( )
A.v1>v2 B.v112.如图所示,虚线两侧的磁感应强度大小均为B,方向相反.电阻为R的导线弯成顶角为,半径为r的两个扇形组成的回路,O为圆心,整个回路可绕O点转动,若由图示的位置开始沿顺时针方向以角速度转动,则在一个周期内电路消耗的电能为( )
A. B. C. D.
13.在竖直向上的匀强磁场中,水平放置一个不变形的单匝金属圆形线圈,规定线圈中感应电流的正方向如图甲所示,当磁场的磁感应强度B随时间t按如图乙所示规律变化时,下列四个图中正确表示线圈中感应电动势E变化的图像是(  )
A. B.
C. D.
二、多选题
14.如图甲所示,匝数n=200匝的圆形线圈的面积为50cm2,把它放在匀强磁场中,线圈平面始终与磁场方向垂直,设磁场方向垂直于纸面向里时磁感应强度为正.线圈的电阻为0.5Ω,外接电阻R=1.5Ω。当穿过线圈的磁场按图乙所示的规律变化时,下面说法正确的是(  )
A.0~0.5s内线圈中磁通量先增大后减小
B.0~0.1s内通过R的电流逐渐增大
C.0.1~0.5s内ab两点间电势差为1.5v
D.第0.1s内通过R电流大小是第0.3s内通过R电流大小的两倍
15.如图所示的圆形线圈共n匝,电阻为R,过线圈中心O垂直于线圈平面的直线上有A、B两点,A、B两点的距离为L,A、B关于O点对称,一条形磁铁开始放在A点,中心与A点重合,轴线与A、B所在直线重合,此时线圈中的磁通量为Φ1,将条形磁铁以速度v匀速向右移动,轴线始终与直线重合,磁铁中心到O点时线圈中的磁通量为Φ2,下列说法正确的是
A.磁铁在A点时,通过一匝线圈的磁通量为
B.磁铁从A到O的过程中,线圈中产生的平均感应电动势为E=
C.磁铁从A到B的过程中,线圈中磁通量的变化量为2Φ1
D.磁铁从A到B的过程中,通过线圈某一截面的电荷量为零
16.一电容器的电容为10F,A、C两板间距极小,垂直于回路平面的磁感应强度以5×10-3T/s的变化率增加,回路面积为1×10-2m2,如图所示.则
A.A板带正电
B.C板带正电
C.A板带电量为2×10-10C
D.A板带电量为5×10-10C
17.如图所示,一个闭合线圈静止于磁场中,由于磁场强弱的变化,而使线圈中产生了感应电动势,下列说法中正确的是(  )
A.使电荷定向移动形成电流的力是磁场力
B.磁场变化时,会在空间激发一个电场
C.从上往下看,当磁场增强时,线圈中有逆时针方向的感应电流
D.使电荷定向移动形成电流的力是电场力
18.如图所示,在竖直平面内有一半径为,圆心为的半圆形光滑金属导轨,处于磁感应强度为的匀强磁场中,磁场方向与导轨平面垂直(图中未画出).水平,竖直,间用导线连接.一长为、质量为、电阻为的均匀金属棒,能绕水平轴在竖直平面内自由转动,棒与导轨始终接触良好,不计摩擦及其它电阻,重力加速度为.若棒以处静止释放,第一次到达处时的角速度为,则下列说法正确的是
A.棒能摆到处
B.棒第一次到达处时,棒中通过的电流为
C.棒第一次到达处时,棒受到的安培力的功率为
D.棒最终会停下,产生的总焦耳热为
19.在匀强磁场中,一矩形金属线框绕与磁感线垂直的转动轴匀速转动,如图甲所示:产生的交变电动势随时间变化的规律如图乙所示。则下列说法正确的是(  )
A.t=0.01s时穿过线框的磁通量最小
B.该线圈转动的角速度大小为πrad/s
C.该交变电动势的瞬时值表达式为
D.线框平面与中性面的夹角为时,电动势瞬时值为22V
三、解答题
20.如图甲所示,足够长、电阻不计的光滑平行金属导轨竖直放置,其宽度,一匀强磁场垂直穿过导轨平面,导轨的上端M与P之间连接阻值为的电阻,质量为、电阻为的金属棒ab紧贴在导轨上.现使金属棒ab由静止开始下滑,下滑过程中ab始终保持水平,且与导轨接触良好,其下滑距离x与时间t的关系如图乙所示,图象中的OA段为曲线,AB段为直线,导轨电阻不计,(忽略ab棒运动过程中对原磁场的影响),求:
(1)判断金属棒两端a、b的电势高低;
(2)磁感应强度B的大小;
21.在磁感强度B=5T的竖直向下的匀强磁场中,放置两根间距L=0.1m的平行光滑直导轨,导轨在水平面内,一端接有电阻R=9Ω,以及电键S和电压表.垂直导轨搁置一根电阻r=1Ω的金属棒ab,棒与导轨良好接触.现使金属棒在水平拉力F作用下以速度v=10m/s匀速向右移动,求:
(1)闭合电键S后,通过杆中电流的方向和大小.
(2)电键S闭合,比较ab两点的电势的高低,求出水平拉力F的大小?
22.如图甲所示螺线管的匝数n=1000,横截面积S=20 cm2,电阻r=2 Ω,与螺线管串联的外电阻R=6 Ω.若穿过螺线管的匀强磁场的磁感应强度按图乙所示的规律变化,则线圈两端a、b之间的电压为多大?
试卷第1页,共3页
试卷第1页,共3页
参考答案:
1.D
【解析】
【详解】
由法拉第电磁感应定律得:,可知感应电动势与半径的平方成正比.而根据电阻定律:线圈的电阻为,线圈中感应电流,由上综合得到,感应电流与线圈半径成正比,即,因相同导线绕成匝数分别为和的圆形线圈,因此半径与匝数成反比,故,选D.
2.B
【解析】
【详解】
A.据右手定则可知,当杆ab向右移动时,金属杆ab产生由b到a的电流.故A项错误.
B.据右手定则可知,当杆ab向左移动时,金属杆ab产生由a到b的电流.故B项正确.
C.当杆ab不动时,没有感应电流产生.故C项错误.
D.当杆ab不动,但磁场增强时,回路中磁通量增加,据楞次定律可得,感应磁场方向垂直纸面向外,据安培定则,回路中产生逆时针方向的感应电流,金属杆ab中电流方向由b到a.故D项错误.
故选B.
点睛:右手平展,使大拇指与其余四指垂直,并且都跟手掌在一个平面内.把右手放入磁场中,若磁感线垂直进入手心(当磁感线为直线时,相当于手心面向N极),大拇指指向导线运动方向,则四指所指方向为导线中感应电流(动生电动势)的方向.
3.D
【解析】
【分析】
【详解】
A.根据法拉第电磁感应定律
感应电动势跟磁通量的变化率成正比,感应电流为
图像切线的斜率是磁通量的变化率,时,切线斜率是最大的,感应电动势最大,感应电流
最大,而A项t=0时,感应电流为零,所以A项错误;
B.当时,图像切线的斜率为零,感应电动势为零,感应电流为零,而B项中在时,感应电流不为零,所以B项错误;
C.当时,图像切线的斜率为最大,切线斜率的方向与t=0时的切线斜率方向相反,感应电动势最大,感应电流最大,所以C项错误;
D.当时,图像切线的斜率为零,感应电动势为零,感应电流为零,当时,图像切线的斜率为最大,感应电动势最大,感应电流最大,所以D项正确。
故选D。
4.B
【解析】
【详解】
ab边不切割磁感线,bc边在竖直方向的分量可视为切割磁场的有效长度,即根据感应电动式公式
故ACD错误,B正确。
故选B。
5.D
【解析】
【详解】
AB.设AB与CD间间距为L,导体棒EF单位长度的电阻为r0,在时,电路中电流大小
在时,电路中电流大小
所以电路中电流大小不变,故AB两项错误;
CD.在时,电路中消耗的电功率
在时,电路中消耗的电功率
所以电路中消耗的电功率先随x均匀增加后不变,故C项错误,D项正确。
6.D
【解析】
【详解】
磁通量的变化率指的是磁通量的变化量和所用时间的比值;△φ/t
1磁通量的变化率是表示磁通量的变化快慢的物理量;
2磁通量的变化率由磁通量的变化量和时间共同决定;
3磁通量变化率大,感应电动势就大
7.C
【解析】
【详解】
AB.由可得,两翼尖间的电势差为
AB错误;
CD.由右手定则可知,电路中感应电动势方向自右向左,因飞机此时作为电源处理,故电势应为左方向高,C正确D错误.
故选C。
【点睛】
在没有电流的情况下,也可由右手定则判断电势的高低;四指所指的方向为高电势处;注意右手定则和左手定则的区别.
8.D
【解析】
【详解】
A.线框进入磁场区域Ⅰ的过程中,ab边切割磁感应线,根据右手定则可知线框中感应电流的方向为逆时针,故A错误;
B.线框刚进入磁场区域Ⅰ时的速度为,根据动能定理可得
解得
ab切割磁感线相当于电源,产生的感应电动势为
ab两点间的电势差绝对值等于路端电压,由于b点的电势高,则
故B错误;
C.ab边匀速穿过磁场区域I,
从开始到导线框完全传出磁场区域I,线框中产生的焦耳热
故C错误;
D.线框的ab边刚穿出磁场区域Ⅰ时的速度
线框穿出磁场区域Ⅰ到进入区域Ⅱ的过程中做匀加速直线运动,得
所以ab边刚进入磁场区域Ⅱ时的速度
根据闭合电路欧姆定律和电磁感应定律可知
mg

所以磁场区域Ⅱ的磁感应强度大小为
故D正确;
故选D。
9.D
【解析】
【详解】
电流表未接导线与接导线时,表针晃动的过程中均会带动内部线圈切割磁感线,从而产生感应电动势,而未接导线时不是闭合回路,不会产生感应电流,接导线时构成闭合回路,会产生感应电流,从而阻碍表针的晃动。综上所述可知ABC错误,D正确。
故选D。
10.D
【解析】
【详解】
由右手定则判断可知,MN中产生的感应电流方向为M→N,则通过电阻R的电流方向为c→a,MN产生的感应电动势公式为:E=BLv,则得

故E1与E2之比2:3,故D正确ABC错误。
故选D。
11.D
【解析】
【详解】
要使ab导体棒上无电流通过,则穿过此闭合电路的磁通量不发生变化.对匀强磁场来说,磁通量
Φ=BSsin θ
根据题中条件,仅当穿过闭合电路中磁场的有效面积S发生变化时Φ才变化,即导轨上两根导体棒必须做同速的运动才没有感应电流,即v1=v2,只有选项D正确.
12.C
【解析】
【详解】
试题分析:从图示位置开始计时,在一个周期T内,在、内有感应电流产生,在,内没有感应电流产生,在、内线框产生的总的感应电动势,则在一周期内电路释放的电能为,,解得,故选项C正确.
考点:导体切割磁感线时的感应电动势
【名师点睛】整个回路转动过程中,四个半径都切割磁感线产生感应电动势,在一个周期内半个周期线框中有感应电流,根据焦耳定律求解电能.
13.B
【解析】
【详解】
设2~4s内的磁感应强度为B0,线圈面积为S,则在0~2s内,根据法拉第电磁感应定律
根据楞次定律,感应电动势的方向与图示箭头方向相同,为正值;
在2~4 s内,磁感应强度不变,感应电动势为零;
在4~5 s内,根据法拉第电磁感应定律
根据楞次定律,感应电动势的方向与图示方向相反,为负值,故B正确,ACD错误。
故选B。
14.CD
【解析】
【详解】
A.0~0.1s磁通量增加,0.1s~0.3s磁通量减少,0.3s~0.5s磁通量增加,故A错误;
B.0~0.1s产生的感应电动势
产生的感应电流
电流没有发生变化,故B错误;
C.0.1s~0.5s产生的感应电动势
感应电流
ab的电势差
故C正确;
D.根据BC选项中的电流,可知第0.1s内通过R电流大小是第0.3s内通过R电流大小的两倍,故D正确。
故选CD。
15.BD
【解析】
【详解】
A、磁铁在A点时,线圈中的磁通量为,故通过一匝线圈的磁通量也为,与匝数无关,故A错误;
B、磁铁从A到O的过程中,线圈中产生的平均感应电动势为E=nn,故B正确;
CD、磁铁从A到B的过程中,磁通量先增加后减小,磁通量的变化量为零,故平均感应电动势为零,故平均感应电流为零,故通过线圈某一截面的电量为零,故C错误,D正确.
16.AD
【解析】
【详解】
A、B项:由楞次定律可得:穿过线圈的磁通量增加,则产生的感应电流方向是顺时针,由处于电源内部所以电流方向是从负极到正极,故A板为正电荷,故A正确,B错误;
C、D项:由法拉第电磁感应定律:,则A、C两板的电势差5×10-5V,由公式得,故C错误,D正确.
点晴:线圈平面垂直处于匀强磁场中,当磁感应强度随着时间均匀变化时,线圈中的磁通量发生变化,从而导致出现感应电动势,产生感应电流.由楞次定律可确定感应电流方向,由法拉第电磁感应定律可求出感应电动势大小.
17.BD
【解析】
【详解】
ABD.麦克斯韦的电磁场理论:变化的电场周围产生磁场,变化的磁场周围产生电场;所以磁场变化时,会在空间激发一个电场,因线圈处于激发的电场中,电场力使电荷定向移动,从而产生了感生电流,故A错误,BD正确;
C.根据楞次定律,假如磁场变强,则感应电流的磁场的方向向下,可行在俯视时感应电流方向为顺时针,C错误。
故选BD。
18.CD
【解析】
【详解】
AD.棒OA沿着导轨转动时会切割磁感线而产生感应电动势,导轨与棒组成的回路中有感应电流,使得棒的一部分机械能变成电能,则棒不能到达等高的OD处;最终棒通过多个往复的摆动而停在OP处,由能量守恒可知:产生的总焦耳热;故A错误,D正确.
B.棒第一次到达OP处时角速度为ω,产生的感应电动势为,则棒中通过的电流为;故B错误.
C.安培力做负功把机械能全部转化成电能,则安培力的功率等于电路的电功率,有:;故C正确.
19.CD
【解析】
【详解】
A.由图像知:t=0.01s时,感应电动势为零,则穿过线框的磁通量最大,故A错误;
B.该线圈转动的角速度大小为
故B错误;
C.当t=0时,电动势为零,线圈平面与磁场方向垂直,故该交变电动势的瞬时值表达式为
故C正确;
D.线框平面与中性面的夹角为时,电动势瞬时值为
故D正确。
故选CD。
20.(1)b点电势高,a点电势低;(2)B=0.1T
【解析】
【详解】
(1)由右手定则可知,ab中的感应电流由a流向b,ab相当于电源,则b点电势高,a点电势低;
(2)由x-t图象求得t=1.5s时金属棒的速度为:
金属棒匀速运动时所受的安培力大小为:,,
联立得:
根据平衡条件得:
则有:
代入数据解得:B=0.1T
21.(1)0.5A,方向由a到b; (2)a端电势高;0.25N.
【解析】
【详解】
(1)感应电动势:E=BLv=5×0.1×10=5V,
当S闭合后,电路电流:,方向由a到b;
(2)闭合电键S,根据右手定则可知,a端电势高;
金属棒受到的安培力:F安=BIL=5×0.5×0.1=0.25N,
金属棒做匀速直线运动,由平衡条件得:F=F安=0.25N
22.0.3V
【解析】
【分析】
【详解】
根据法拉第电磁感应定律可得
根据楞次定律可知,a端电势高b端电势高,又根据闭合电路欧姆定律可得a、b之间的电压为
点睛:本题主要考查了法拉第电磁感应定律,a、b之间的电压有正负之分,应根据楞次定律判断出线圈哪段电势高,然后再根据闭合电路欧姆定律即可求解。
