动态电路——专题复习

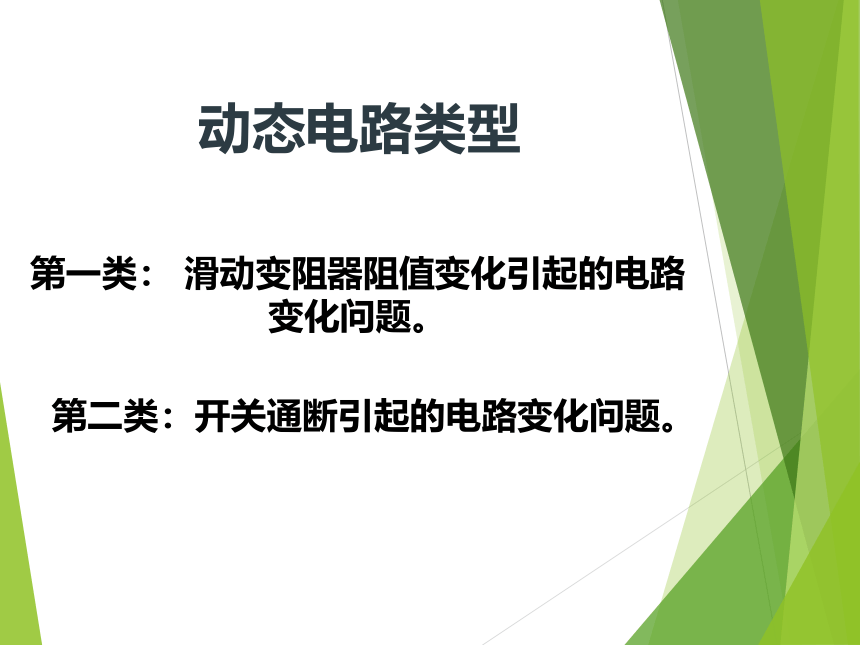

动态电路类型
第二类：开关通断引起的电路变化问题。

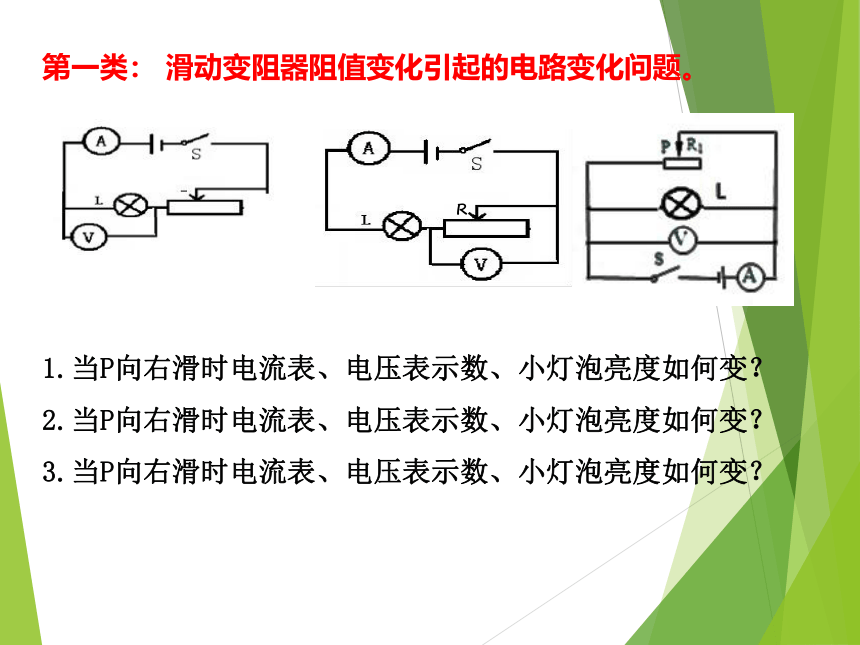

第一类： 滑动变阻器阻值变化引起的电路 变化问题。
1.当P向右滑时电流表、电压表示数、小灯泡亮度如何变？
2.当P向右滑时电流表、电压表示数、小灯泡亮度如何变？
3.当P向右滑时电流表、电压表示数、小灯泡亮度如何变？
第一类： 滑动变阻器阻值变化引起的电路变化问题。
R
第一步：判断连接方式

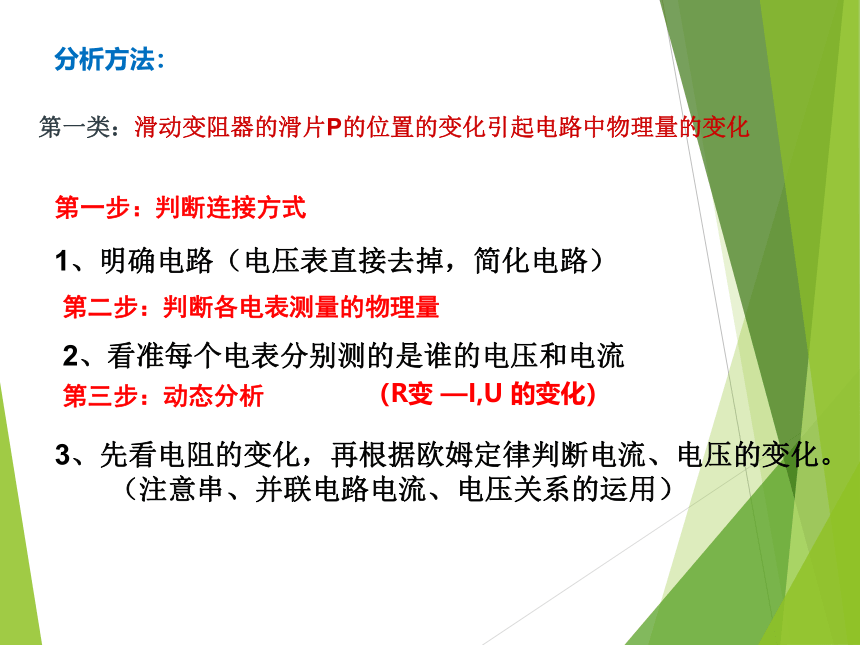

分析方法：
1、明确电路（电压表直接去掉，简化电路）
2、看准每个电表分别测的是谁的电压和电流
3、先看电阻的变化，再根据欧姆定律判断电流、电压的变化。
（注意串、并联电路电流、电压关系的运用）
第一类：滑动变阻器的滑片P的位置的变化引起电路中物理量的变化
第二步：判断各电表测量的物理量
第三步：动态分析
（R变 —I,U 的变化）

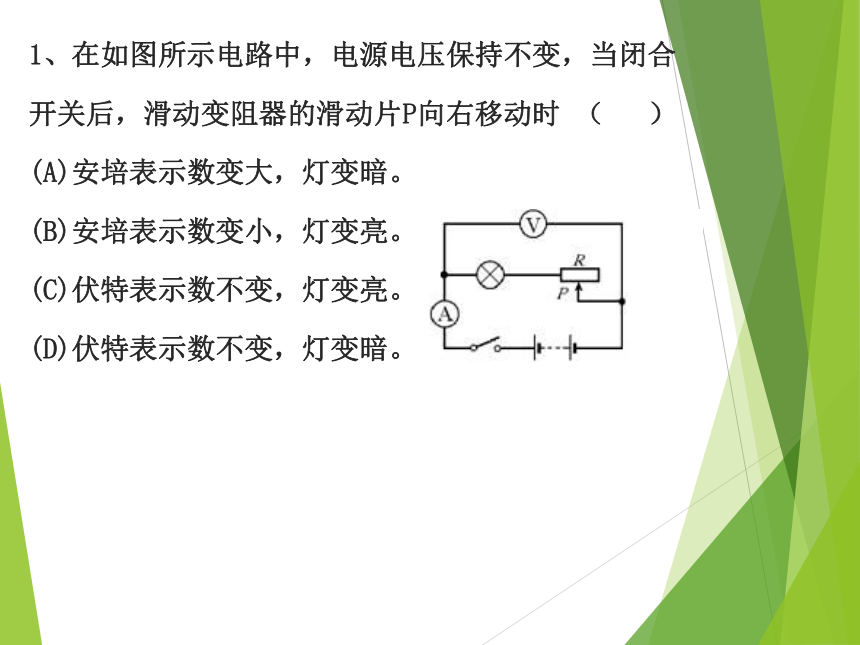

1、在如图所示电路中，电源电压保持不变，当闭合
开关后，滑动变阻器的滑动片P向右移动时 （ ）
(A)安培表示数变大，灯变暗。
(B)安培表示数变小，灯变亮。
(C)伏特表示数不变，灯变亮。
(D)伏特表示数不变，灯变暗。

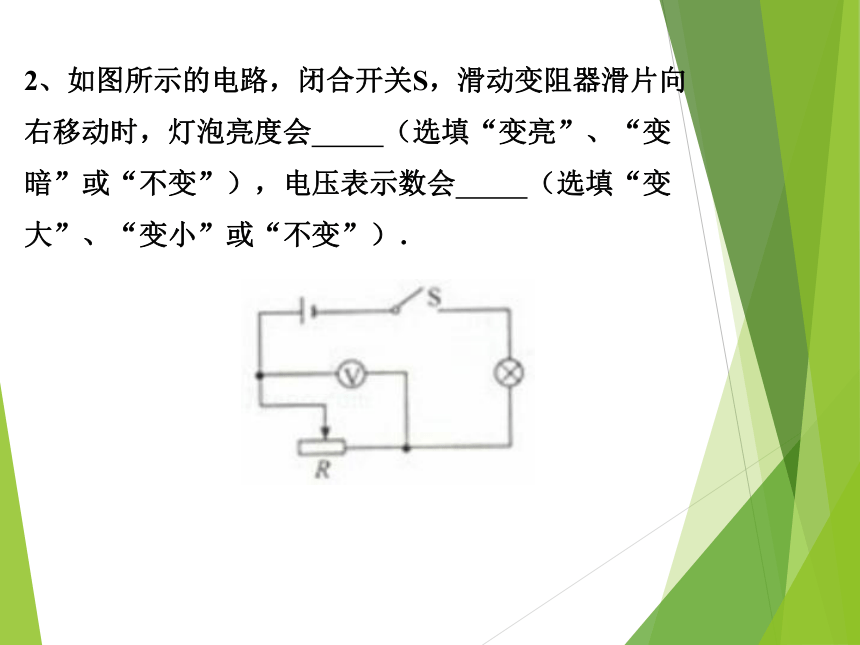

2、如图所示的电路，闭合开关S，滑动变阻器滑片向右移动时，灯泡亮度会　 　（选填“变亮”、“变暗”或“不变”），电压表示数会　 　（选填“变大”、“变小”或“不变”）．
3、如图，电源电压保持不变，当滑片P向左移动时，电流表A1示数________、电流表A2的示数_______,电压表V的示数_________（均填“变大”，“变小”“不变”）
1、在如图所示的电路中，将开关S由断开到闭合时，电流表的示数将______，电压表的示数将________(均填“变大”“变小”或“不变”)。
断开
闭合
第二类：开关通断引起的电路变化问题。
2、如图所示的电路中，电源电压恒定不变， 当开关S闭合时（ ）
A．电压表示数变小，电流表示数变小，灯变暗
B．电压表示数变大，电流表示数变大，灯变亮
C．电压表示数不变，电流表示数不变，灯的亮度不变
D．电压表示数不变，电流表示数变小，灯变暗
S闭合
S断开
第一步：判断连接方式
分析方法：
第二步：判断各电表测量的物理量
第三步：动态分析
（开关导致I U 变化）
第 二类：开关的断开或闭合引起电路中电学物理量的变化
1、明确断开和闭合时分别是什么电路，
2、画出等效电路（电压表直接去掉，简化电路）
3、根据欧姆定律判断（注意串、并联电路电流、电压关系的运用）
动态电路部分（两类题型）
第一类：滑动变阻器的滑片P的位置的变化引起电路中电学 物理量的变化
第 二类：开关的断开或闭合引起电路中电学物理量的变化
1、明确电路（电压表直接去掉，简化电路）
2、看准每个电表分别测的是谁的电压和电流
3、先看电阻的变化，再根据欧姆定律判断电流、电压的变化。
（注意串、并联电路电流、电压关系的运用）
1、明确断开和闭合是分别是什么电路，
2、画出等效电路（电压表直接去掉，简化电路）
3、根据欧姆定律判断（注意串、并联电路电流、电压关系的运用）
解题方法
局部
注意：抓住题中不变的量，如电源电压不变，
定值电阻阻值不变, 灯泡电阻不变。
整体
局部
动态电路分析的关键：
化动为静
即画出等效电路图，在结合欧姆定律等规律就能解决这类问
1、如图所示电路中，电源电压不变，开关S闭合，滑动变阻器滑片向右移动时，电流表和电压表的示数将是（ ）
A．电流表的示数变大，电压表的示数变大
B．电流表的示数变小，电压表的示数不变
C．电流表的示数变大，电压表的示数不变
D．电流表的示数变小，电压表的示数变小
课堂测试
2、如图所示，闭合开关S后，当滑动变阻器的滑片P向上滑动时各电表示数变化正确的是（ ）
A．电流表和电压表的示数均变小
B．电流表和电压表的示数均变大
C．电流表示数变大、电压表的示数不变
D．电流表示数变小、电压表的示数不变
3、如图所示是汽车油量表工作原理的示意图，图中油量表实质是一个电流表， 当油量少时( )
A.电路上电阻增大，电流减小
B.电路上电阻增大，电流增大
C.电路上电阻减小，电流减小
D.电路上电阻减小，电流增大
4、在如图电路中，将开关S闭合，则电流表的示数将______，电压表的示数将________(均填“变大”、“变小”或“不变”)。
S
5、如图所示电路中，电源电压保持不变，闭合开关S1、S2，两灯都发光；当把开关S2断开时，灯泡L1的亮度及电流表示数的变化情况是（ ）
A．L1亮度增大，电流表示数不变
B．L1亮度不变，电流表示数不变
C．L1亮度不变，电流表示数变小
D．L1亮度减小，电流表示数变小
6、如图所示的电路中，电源电压恒定不变，不考虑温度对灯丝电阻的影响，S1、S2都闭合，两灯正常发光；当S2断开时，电压表、电流表示数变化情况是（ ）
A．电压表示数不变，电流表示数不变
B．电压表示数变小，电流表示数不变
C．电压表示数不变，电流表示数变小
D．电压表示数变大，电流表示数变大
7、在如图所示的电路中，电源电压保持不变。当开关S由断开到闭合时，电流表的示数将 ，电压表与电流表示数的比值将 (以上两空均填“变大”、“变小”或“不变”)
