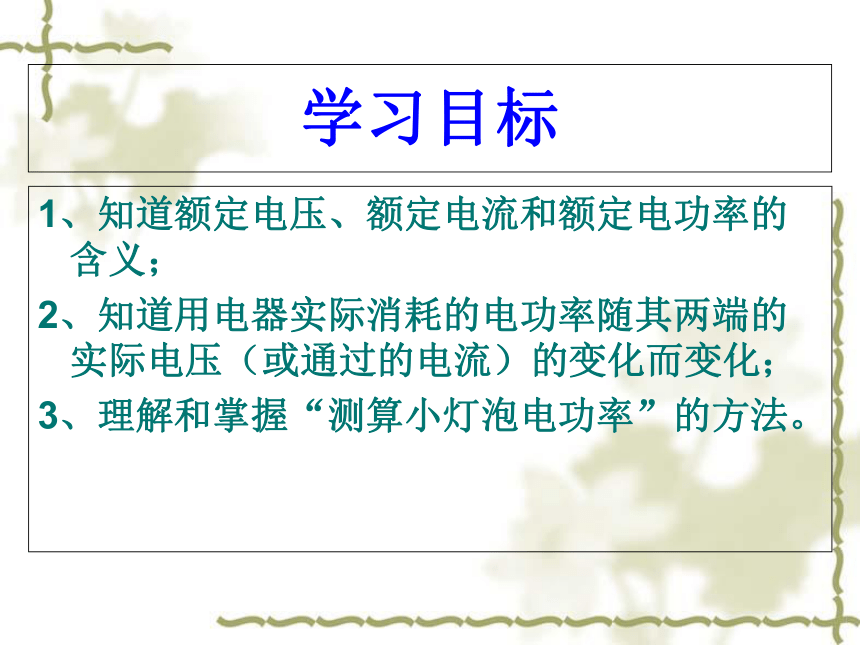

学习目标
1、知道额定电压、额定电流和额定电功率的含义；
2、知道用电器实际消耗的电功率随其两端的实际电压（或通过的电流）的变化而变化；
3、理解和掌握“测算小灯泡电功率”的方法。

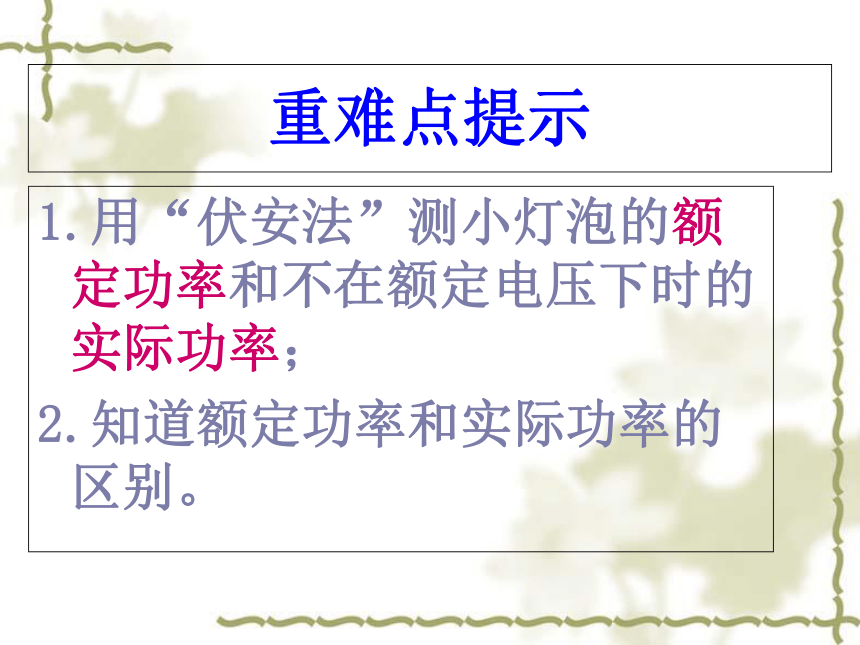

重难点提示
1.用“伏安法”测小灯泡的额定功率和不在额定电压下时的实际功率；
2.知道额定功率和实际功率的区别。
观察灯泡的工作情况

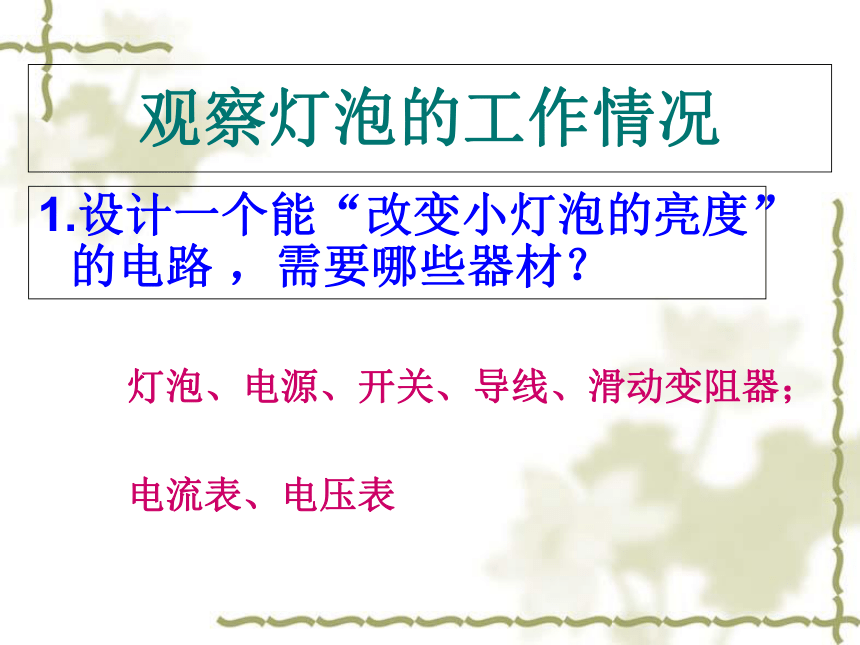

1.设计一个能“改变小灯泡的亮度”的电路 ，需要哪些器材？
灯泡、电源、开关、导线、滑动变阻器；
电流表、电压表
观察灯泡的工作情况

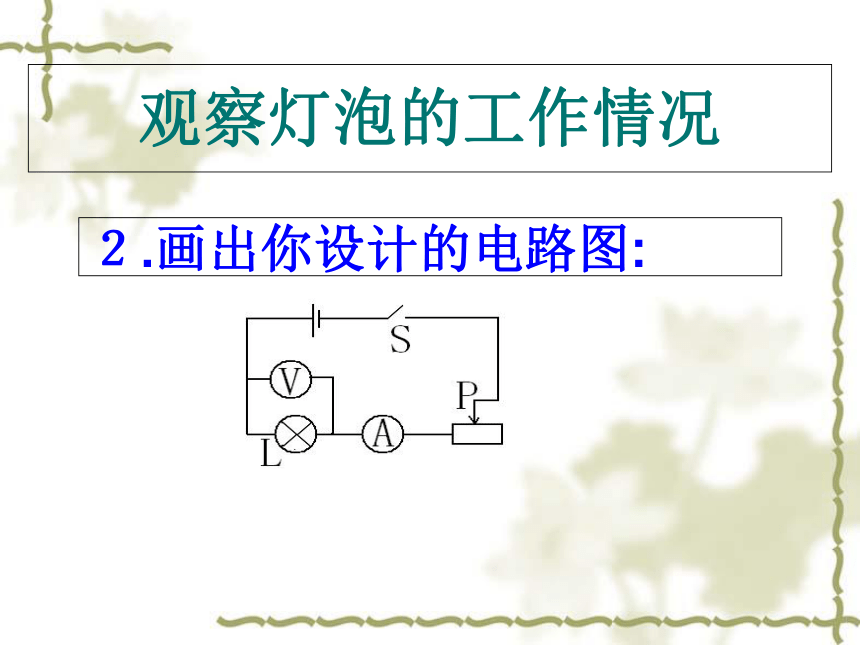

２.画出你设计的电路图:
观察灯泡的工作情况

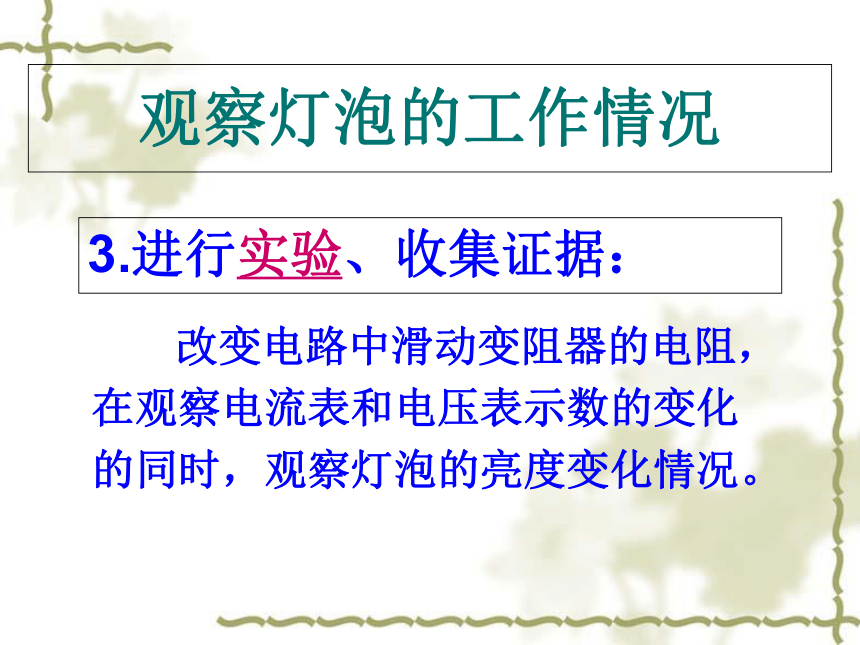

3.进行实验、收集证据：
改变电路中滑动变阻器的电阻，
在观察电流表和电压表示数的变化
的同时，观察灯泡的亮度变化情况。

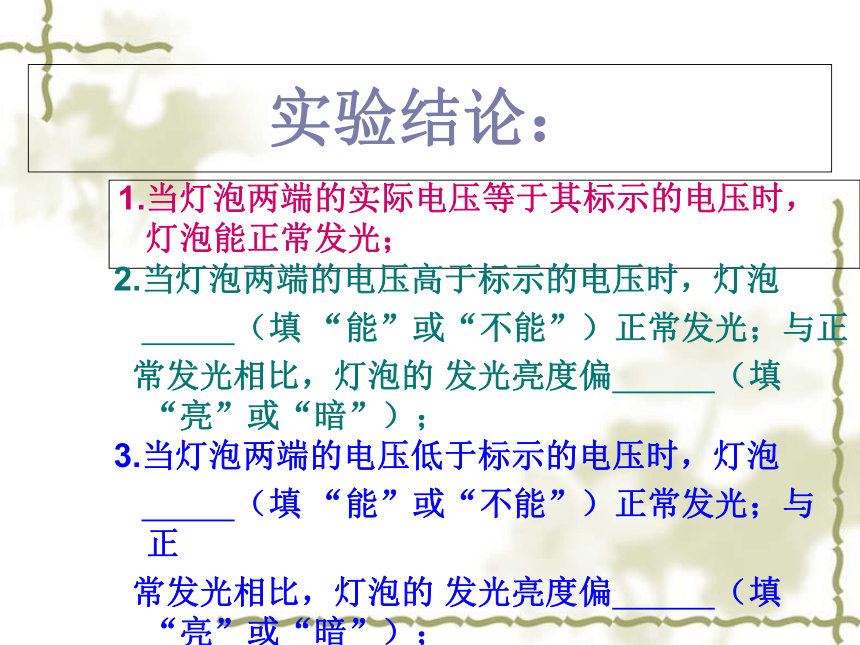

实验结论：
1.当灯泡两端的实际电压等于其标示的电压时，
灯泡能正常发光；
2.当灯泡两端的电压高于标示的电压时，灯泡
（填 “能”或“不能”）正常发光；与正
常发光相比，灯泡的 发光亮度偏 （填 “亮”或“暗”）；
3.当灯泡两端的电压低于标示的电压时，灯泡
（填 “能”或“不能”）正常发光；与正
常发光相比，灯泡的 发光亮度偏 （填 “亮”或“暗”）；

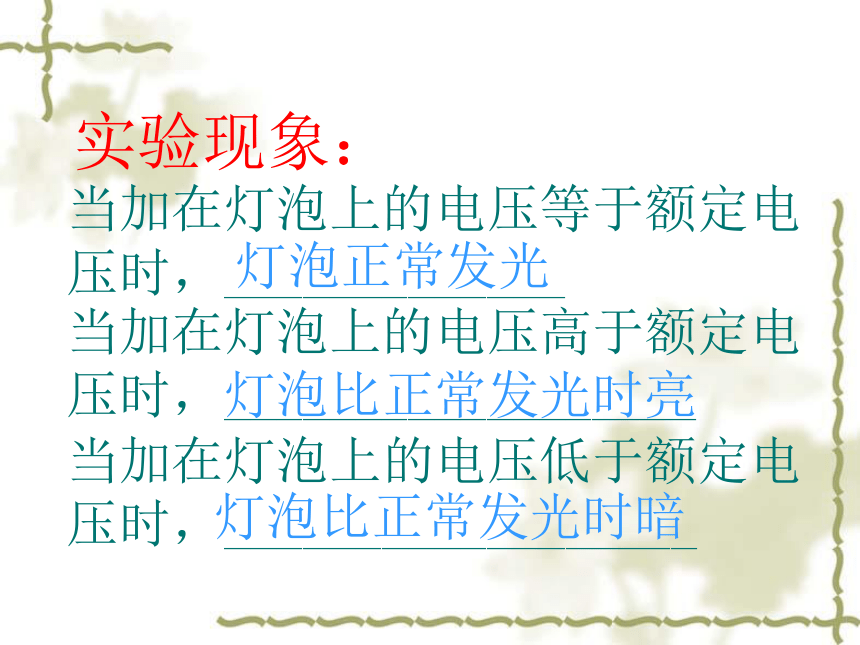

实验现象：
当加在灯泡上的电压等于额定电压时，_____________
当加在灯泡上的电压高于额定电压时，__________________
当加在灯泡上的电压低于额定电压时，__________________
灯泡正常发光
灯泡比正常发光时亮
灯泡比正常发光时暗

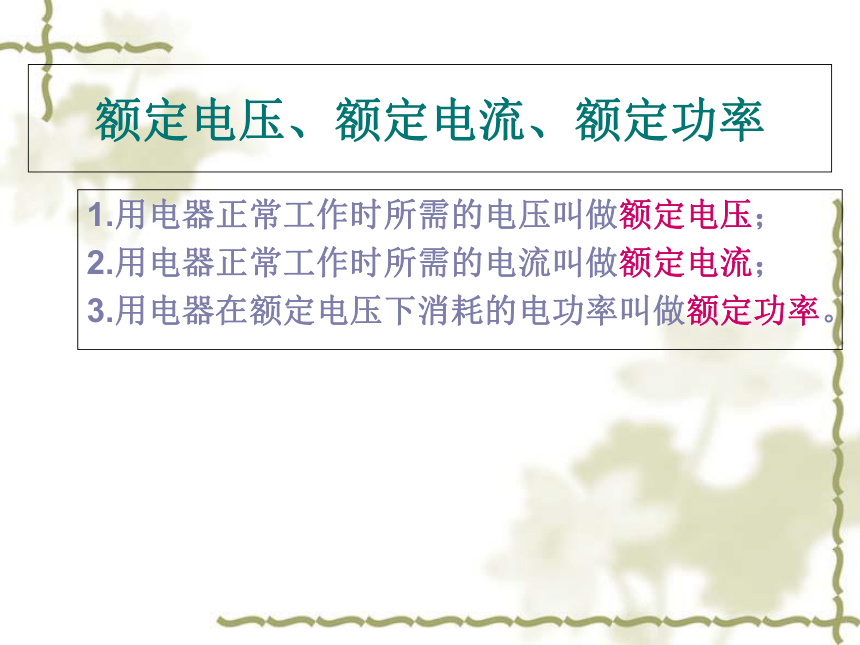

额定电压、额定电流、额定功率
1.用电器正常工作时所需的电压叫做额定电压；
2.用电器正常工作时所需的电流叫做额定电流；
3.用电器在额定电压下消耗的电功率叫做额定功率。
分析和论证
当用电器的实际电压等于额定电压时，它的实际功率等于额定功率；
当用电器的实际电压高于额定电压时，它的实际功率大于额定功率；
当用电器的实际电压低于额定电压时，它的实际功率小于额定功率。
知识总结
用电器实际消耗的电功率不一定等于额定功率。
当U实=U额时，P实=P额；
当U实>U额时，P实>P额；
当U实想想议议:
现有一个小灯泡,铭牌上只有额定电压2.5V，没有电功率，你们能想办法测量小灯泡的额定电功率吗 怎样测量
根据公式:P=UI
小灯泡两端的电压
流过灯泡的电流
实验目的:测量小灯泡的电
功率;理解额定功率和实际功
率的关系
实验原理:P=UI
实验器材:　电源,开关,导线,
小灯泡(２.5V),电压表,电流表,
滑动变阻器
实验电路图:
2.按电路图连接好电路,开始应将滑动变阻器的滑片置于阻值最大的位置.
3.闭合开关,接通电路.
4.调节滑动变阻器,使灯泡在额定电压下发光;记下电表示数,算出这时的电功率.
5.调节滑动变阻器,使灯泡两端的电压高出额定电压的1/5;记下电表示数,算出这时的电功率.
6.调节滑动变阻器,使灯泡两端的电压是额定电压的4/5;记下电表示数,算出这时的电功率.
实验步骤:
1.设计并画出电路图.
V
A
×
S
P
注意事项:
1、滑动变阻器应如何连接？闭合开关前，滑片要放在什么位置？滑动变阻器的作用是什么，与伏安法测电阻的实验有何区别？
2、电流表和电压表在电路中如何连接？+、-接线柱连接是否正确？量程选择是否适当？
电流表
电压表
电流表要串联在电路中
电流由”+”入,”-”出
不能超过最大测量值
不能直接接在电源两极上
电压表要并联在电路中
电流由”+”入,”-”出
不能超过最大测量值
实验次序 小灯泡两端的电压U/V 通过灯丝的电流I/A 灯泡亮度 灯泡的电功率P/W
1
2
3
实验表格
实验结论：
U实=U额
U实>U额
U实2.5
3
2
正常发光
较亮
较暗
P实=P额
P实>P额
P实想一想：本实验的数据还能算出什么？
通过计算你有什么发现？
　　1．利用如图所示的器材，测量小灯泡的电功率。
　　（1） 在闭合开关前，滑动变阻器连入电路的电阻阻值应最___，即滑片应位于____端（填“左或右”）。
大
左
练一练
　　（2） 闭合开关后，发现灯泡不亮，电压表有示数，电流表无示数，则电路中可能出现的故障是_________。
灯泡断路
练一练
　　（3）排除故障后，再次闭合开关，移动滑动变阻器的滑片，当电压表的示数为2 V 时，电流表的示数如图所示，此时电流为____A，小灯泡的功率为___W。
0.3
0.6
练一练
图是某同学测定2.5V小灯泡的额定功率的电路图
在实验中至少要两次调节滑动变阻器，第一次调节是为了使___________，滑片P应该向______端移动，然后接通电路。第二次调节是为了使_____，观察小灯泡的发光情况，这次调节时首先要观察_______________的读数，当电压表的读数是__________伏特时符合要求，同时记下伏特表、电流的表读数，算出小灯泡的额定功率。
在”测定小灯泡的电功率”的实验中,已知小灯泡的额定电压为3.8V
1、电源至少应选用____节干电池串联.
2、连接电路时电压表应选用____量程.
V
A
×
S
P
3、闭合开关,发现小灯泡两端电压只有1.8V,若要测出小灯泡的额定功率,滑动变阻器的滑片P应向___端移,才能使电压表示数为____V.
4、若此时电流表读数如右图,该小灯泡的额定功率为____W.
5、若实验中电源电压恒为6V而电压表0~15V的量程已经损坏，怎样较为准确地测出灯泡的额定功率
_
3
0.6
（画出实验电路图，简要地说出测量方法）
