第1章安培力与洛伦兹力同步练习2021-2022学年高二下学期物理鲁科版（2019）选择性必修第二册
一、单选题
1．图甲是回旋加速器的示意图，粒子出口处如图所示．图乙是回旋加速器所用的交变电压随时间的变化规律。某物理学习小组在学习了回旋加速器原理之后，想利用同一回旋加速器分别加速两种带正电的粒子，所带电荷量分别为q1、q2，质量分别为m1、m2。保持交变电压随时间变化的规律不变，需要调整所加磁场的磁感应强度的大小，则（ ）
A．所加磁场的磁感应强度大小之比为
B．粒子获得的最大动能之比为
C．粒子的加速次数之比为
D．粒子在回旋加速器中的运动时间之比为
2．如图所示，“W”形导线有部分在磁场中，、与磁场边界MN垂直，ACDE为等腰梯形，下底AC长为L，上底ED长为0.6L，AE中点P和CD的中点Q在磁场的边界上，导线平面与磁场垂直，磁场的磁感应强度大小为B，给导线通入大小为I的恒定电流，导线保持静止，则导线受到的安培力大小为（ ）
A． B． C． D．

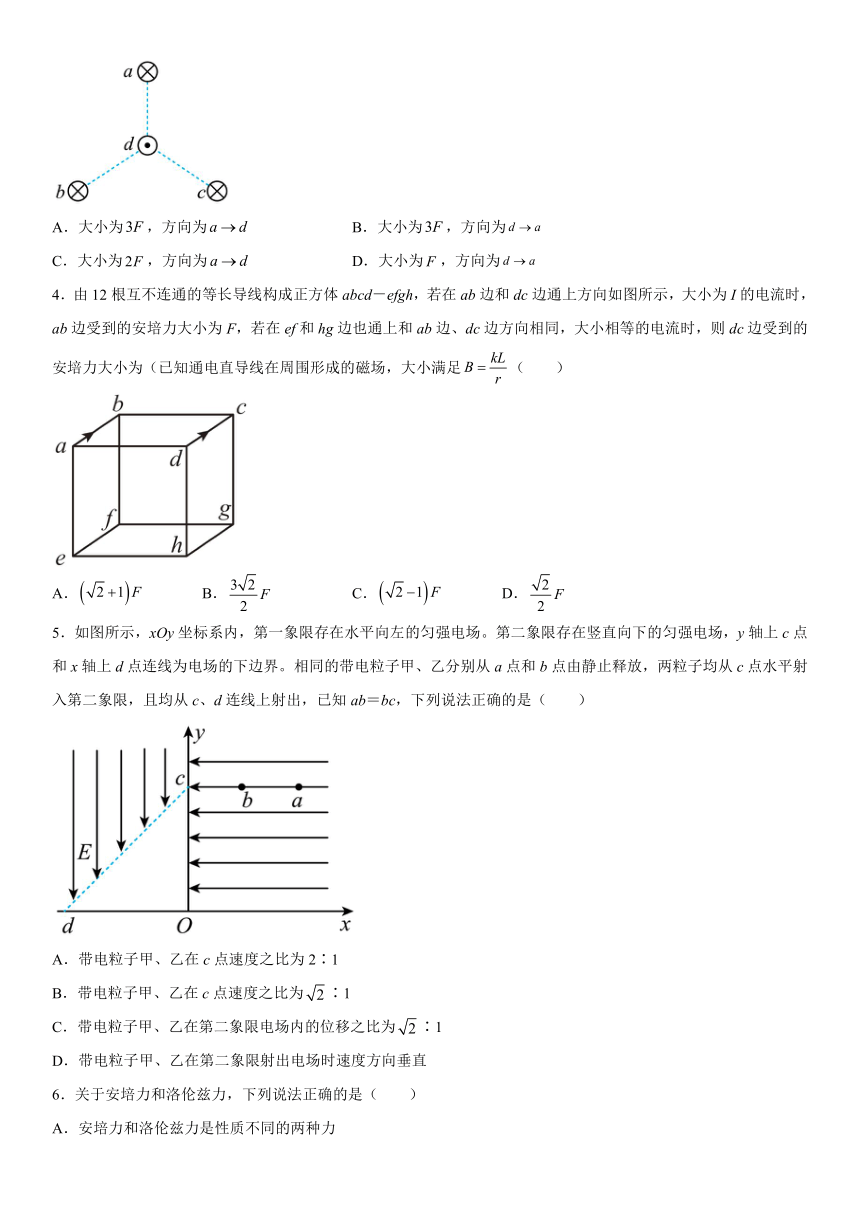

3．已知通电长直导线周围激发磁场的磁感应强度大小与导线中的电流大小成正比。有四条垂直于纸面的长直固定导线，电流方向如图所示，其中、、三条导线到导线的距离相等，三条导线与的连线互成角，四条导线中的电流大小都为，其中导线对导线的安培力大小为。现突然把、导线的电流方向同时改为垂直于纸面向外，电流大小同时变为原来的2倍，则此时导线所受安培力的合力（ ）
A．大小为，方向为 B．大小为，方向为
C．大小为，方向为 D．大小为，方向为
4．由12根互不连通的等长导线构成正方体abcd－efgh，若在ab边和dc边通上方向如图所示，大小为I的电流时，ab边受到的安培力大小为F，若在ef和hg边也通上和ab边、dc边方向相同，大小相等的电流时，则dc边受到的安培力大小为（已知通电直导线在周围形成的磁场，大小满足（ ）
A． B． C． D．
5．如图所示，xOy坐标系内，第一象限存在水平向左的匀强电场。第二象限存在竖直向下的匀强电场，y轴上c点和x轴上d点连线为电场的下边界。相同的带电粒子甲、乙分别从a点和b点由静止释放，两粒子均从c点水平射入第二象限，且均从c、d连线上射出，已知ab＝bc，下列说法正确的是（ ）
A．带电粒子甲、乙在c点速度之比为2∶1
B．带电粒子甲、乙在c点速度之比为∶1
C．带电粒子甲、乙在第二象限电场内的位移之比为∶1
D．带电粒子甲、乙在第二象限射出电场时速度方向垂直
6．关于安培力和洛伦兹力，下列说法正确的是（ ）
A．安培力和洛伦兹力是性质不同的两种力
B．安培力可以对通电导线做功，洛伦兹力对运动电荷一定不做功
C．运动电荷在某处不受洛伦兹力作用，则该处的磁感应强度一定为零
D．洛伦兹力既不能改变带电粒子的动能，也不能改变带电粒子的运动状态

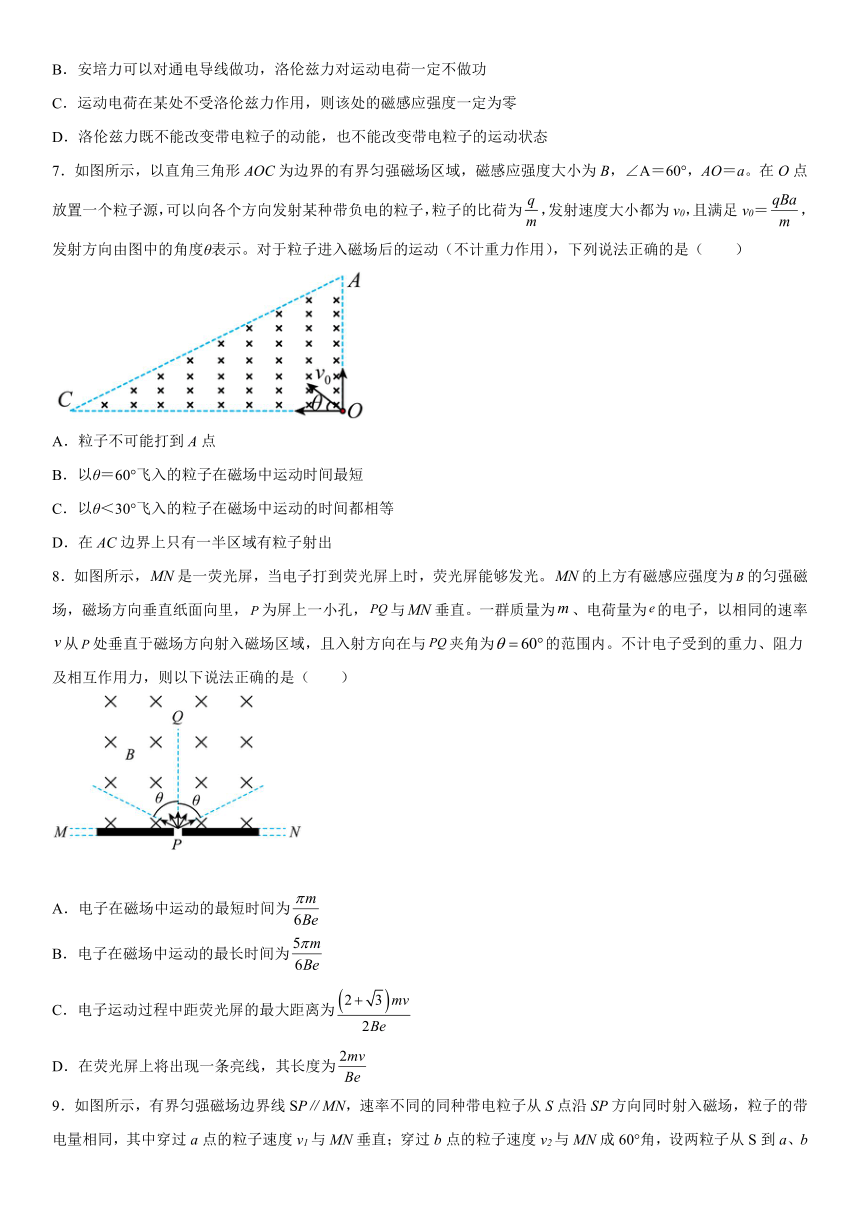

7．如图所示，以直角三角形AOC为边界的有界匀强磁场区域，磁感应强度大小为B，∠A＝60°，AO＝a。在O点放置一个粒子源，可以向各个方向发射某种带负电的粒子，粒子的比荷为，发射速度大小都为v0，且满足v0＝，发射方向由图中的角度θ表示。对于粒子进入磁场后的运动（不计重力作用），下列说法正确的是（ ）
A．粒子不可能打到A点
B．以θ＝60°飞入的粒子在磁场中运动时间最短
C．以θ＜30°飞入的粒子在磁场中运动的时间都相等
D．在AC边界上只有一半区域有粒子射出
8．如图所示，是一荧光屏，当电子打到荧光屏上时，荧光屏能够发光。的上方有磁感应强度为的匀强磁场，磁场方向垂直纸面向里，为屏上一小孔，与垂直。一群质量为、电荷量为的电子，以相同的速率从处垂直于磁场方向射入磁场区域，且入射方向在与夹角为的范围内。不计电子受到的重力、阻力及相互作用力，则以下说法正确的是（ ）
A．电子在磁场中运动的最短时间为
B．电子在磁场中运动的最长时间为
C．电子运动过程中距荧光屏的最大距离为
D．在荧光屏上将出现一条亮线，其长度为
9．如图所示，有界匀强磁场边界线SP∥MN，速率不同的同种带电粒子从S点沿SP方向同时射入磁场，粒子的带电量相同，其中穿过a点的粒子速度v1与MN垂直；穿过b点的粒子速度v2与MN成60°角，设两粒子从S到a、b所需时间分别为t1和t2，则t1∶t2为（重力不计）（ ）
A．1∶3 B．4∶3 C．1∶1 D．3∶2
10．下列说法中正确的是（ ）
A．若一小段电流在某处所受的磁场力为零，该处的磁感应强度不一定为零
B．磁场中磁感应强度大的地方，磁通量一定很大
C．磁感应强度的方向与通电直导线在该处所受磁场力方向相同
D．穿过某一面积的磁通量为零，则该处磁感应强度一定为零
11．如图所示，导体棒ab置于水平导轨上，导轨间距为L，整个装置处于磁感应强度为B的匀强磁场中，磁场方向垂直于导体棒，且与导轨平面夹角为。已知回路中电流为I，导体棒处于静止状态。下列说法正确的是（ ）
A．导体棒ab与导轨之间一定有摩擦力
B．仅增大电流，导体棒ab可能从导轨上飞起
C．无论磁感应强度B大小为多少，导体棒ab始终保持静止
D．将调整为90°，保持磁感应强度B大小不变，导体棒ab受到的安培力变大
12．如图所示，正方形abcd的四个顶角各有一根垂直于正方形平面的细长直导线，通有大小相同的电流，相邻导线电流方向相反，O为正方形的中心，下列说法正确的是（ ）
A．四根导线受到的安培力均垂直于导线指向O
B．过a、b点的两根导线受到的安培力等大反向
C．过a、c点的两根导线受到的安培力等大反向
D．过a、d点的两根导线受到的安培力等大反向
二、填空题
13．判断下列说法的正误。
（1）质谱仪工作时，在电场和磁场确定的情况下，同一带电粒子在磁场中的半径相同。( )
（2）因不同原子的质量不同，所以同位素在质谱仪中的轨迹半径不同。( )
（3）利用回旋加速器加速带电粒子，要提高加速粒子的最终速度，应尽可能增大磁感应强度B和D形盒的半径R。( )
（4）增大两D形盒间的电压，可以增大带电粒子所获得的最大动能。( )
14．磁体和___________的周围都存在着磁场，磁场对___________的作用力叫洛伦兹力。
15．已知某地区地磁场的水平分量为3.0×10-5T。若该地一高层建筑安装了高100m的金属杆作为避雷针，在某次雷雨天气中，当带有正电的乌云经过避雷针的上方时，避雷针开始放电，某一时刻的放电电流为1×105A，如图所示，此时金属杆所受安培力的方向为_________，大小为_________N。
16．匀强磁场中有一根长度为0.5m重力为5N垂直于纸面水平放置的导体棒，用细线悬挂于O点，当导体棒通入方向垂直纸面向内的4A电流时，处于如图所示的静止状态，图中细线与竖直方向成30°夹角。磁场磁感应强度的最小值为________T，方向是___________。
17．如图所示，厚度为h、宽为d的导体板放在垂直于它的磁感应强度为B的匀强磁场中，当电流通过导体板时，在导体板的上侧面A和下侧面之间会产生电势差，这种现象称为霍尔效应。实验表明，当磁场不太强时电势差U、电流I和B的关系为，式中的比例系数k称为霍尔系数。
霍尔效应可解释如下：外部磁场的洛伦兹力使运动的电子聚集在导体板的一侧，在导体板的另一侧出现多余的正电荷，从而形成横向电场，横向电场对电子施加与洛伦兹力方向相反的静电力，当静电力与洛伦兹力达到平衡时，导体板上下两侧之间就会形成稳定的电势差。
设电流I是电子定向运动形成的，电子的平均定向速度为v，电荷量为e，回答下列问题：
(1)达到稳定的状态时，导体板上侧面A的电势______（填“高于”、“低于”或“等于”）下侧面的电势；
(2)电子所受的洛伦兹力的大小为________；
(3)当导体板上下两侧之间的电势差为U时，电子所受静电力的大小为________；
(4)由静电力和洛伦兹力平衡的条件，证明霍尔系数___________，其中n代表导体板单位体积中电子的个数。
三、解答题
18．在第三次工业革命的今天，新材料的发现和运用尤为重要．我国某科研机构发现一种新型的半导体材料，目前已经知道这种半导体材料的载流子（参与导电的“带电粒子”）的电荷量的值是e（电子电量的绝对值），但不知道它的电性和载流子的数密度n（单位体积中载流子的数量）．为了测定这种材料中的载流子是带正电还是带负电，以及载流子的数密度，科学家把这种材料先加工成一块偏平的六面体样品，这块样品的长、宽和厚度分别为a、b、d（如图中所示）．现将这块样品接入电路中，且把靠外的偏平面标记为M，靠里的偏平面标记为N，然后在垂直于大平面的方向加上一个磁感应强度大小为B的匀强磁场．接通电键S，调节可变电阻R．使电路中产生合适的电流．然后用电压表判定M、N两个面的电势高低并测定M、N间的电压（也叫霍耳电压），从而得到这种半导体材料载流子的电性和数密度．
（1）当M的电势比N的电势低时，材料中的载流子带 电（填“正”或“负”）；
（2）为了测定载流子的数密度n，除题目中已给出的数据外，还需要测定的物理量有（写出物理量的含义并设定相应的符号） ；
（3）根据题设条件和你测定的物理量，写出载流子的数密度的表达式n= ．
19．2021年3月16日，浙江“海洋贝尔”号浮油回收船在蒙蒙细雨中顺利滑入长江（如图甲），该船投入使用后，将为浙江沿海地区防治溢油污染提供优质服务。船的结构简图（俯视图）见图乙，ABCD区域长L1=12m，宽L2=4m，内有竖直向下的匀强磁场，通道侧面AB、CD用金属板制成，分别与电源的正、负极相接，油污海水进入通道后，海水在安培力作用下加速运动，和油发生摩擦起电，使上面的浮油层在通过磁场左边界AC前形成一颗颗带正电的小油珠。海水在船尾的出口被喷出，小油珠在洛仑兹力作用下，通过D处的油污通道流入油污收集箱。表面油层中的电场力、油珠之间的相互作用力、海水对油层的带动均可忽略，油层在海面上厚度均匀（）。
(1)海水所受安培力的方向；
(2)当船速v0=12m/s，通电电流为I时，小油珠比荷=0.6C/kg，油污的回收率恰好达到100％，则区域ABCD内所加磁场的磁感应强度大小多少？
(3)小油珠运动过程中的加速度大小；
(4)当船速达到v=18m/s，油污的回收率为多少？若小油珠的比荷只与电流的平方根成正比，要使油污的回收率仍达到100％，则通电电流是速度为v0时的多少倍？
20．在图所示的坐标系中，x轴水平，y轴垂直，x轴上方空间只存在重力场，第Ⅲ象限存在沿y轴正方向的匀强电场和垂直xy平面向里的匀强磁场，在第Ⅳ象限有沿x轴负方向的匀强电场，场强大小与第Ⅲ象限存在的电场的场强大小相等。一质量为m，带电荷量大小为q的质点a，从y轴上y=h处的P1点以一定的水平速度（大小未知）沿x轴负方向抛出，它经过x= -2h处的P2点进入第Ⅲ象限，在第Ⅲ象限内质点恰好做匀速圆周运动，又经过y轴下方y= -2h的P3点进入第Ⅳ象限，试求：
（1）质点到达P2点时速度的大小和方向；
（2）第Ⅲ象限中匀强电场的电场强度和匀强磁场的磁感应强度的大小；
（3）质点a进入第Ⅳ象限到速度减为零时运动的距离。
21．如图所示，真空中有两间距为L、足够长的正对金属板A、B，A板的附近的电子源S能向纸面内各个方向持续释放最大速度为v0的电子。已知电子质量为m，电荷量为-e，不计电子重力，电子打到极板后即被吸收导走。
（1）若A板接正极、B板接负极，且电路中恰好无电流，A、B板间的电势差U1为多大？
（2）在第（1）问情况下，若两极板间加垂直于纸面向里、磁感应强度为的匀强磁场，此时B板上有电子到达的区域的长度为多大？能到达B板的电子的速度应满足什么条件？
（3）在第（1）问情况下，若A板接正极、B板接负极，且电子打到B板的范围与（2）题中的相同，A、B板间的电势差U2为多大？
（4）若A板接负极、B板接正极、两极板电压U3=，同时加（2）题中的匀强磁场，S发出的速度为v0、方向垂直于极板的电子能否到达B极板？若能，求出到达B极板的位置；若不能，求出电子离A的最远距离。
试卷第1页，共3页
参考答案：
1．C
2．A
3．A
4．B
5．B
6．B
7．D
8．C
9．D
10．A
11．A
12．C
13． 正确 正确 正确 错误
14． 电流（通电导线） 运动电荷
15． 向东 300N
16． 1.25 沿绳并指向左上方
17． 低于
18．（1）负（3分）；（2）电路中的电流强度（电流表的读数）I，M、N间的电压（电流表的读数或霍耳电压）U（各2分）； （3）（3分）．
19．(1)指向出水口；(2)1T；(3)7.2m/s2；(4)63%；
20．（1） 2，其方向与轴负向夹角θ=45°；（2），；（3）
21．（1）；（2）2L，；（3）；（4）能、打到B板的位置为B板上S点正下方右侧处
答案第1页，共2页
