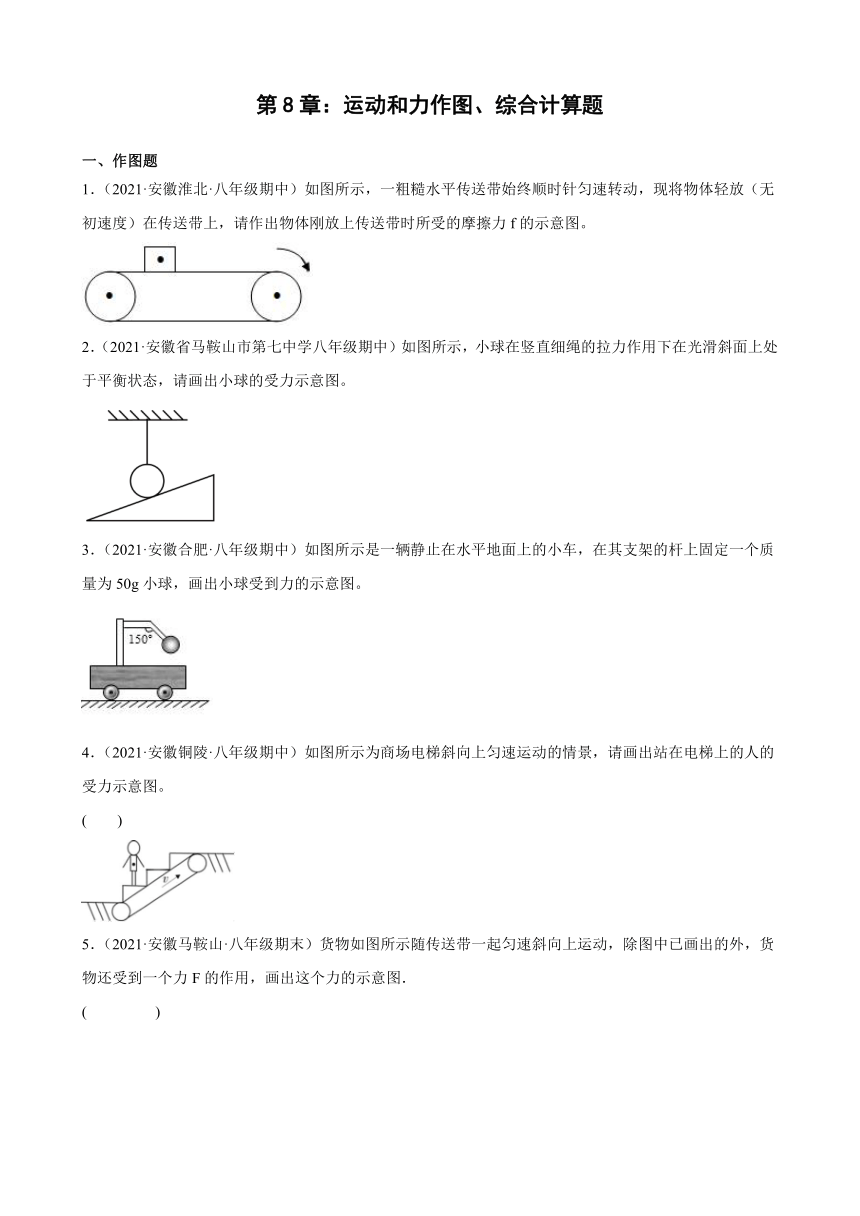

第8章：运动和力作图、综合计算题
一、作图题
1．（2021·安徽淮北·八年级期中）如图所示，一粗糙水平传送带始终顺时针匀速转动，现将物体轻放（无初速度）在传送带上，请作出物体刚放上传送带时所受的摩擦力f的示意图。
2．（2021·安徽省马鞍山市第七中学八年级期中）如图所示，小球在竖直细绳的拉力作用下在光滑斜面上处于平衡状态，请画出小球的受力示意图。
3．（2021·安徽合肥·八年级期中）如图所示是一辆静止在水平地面上的小车，在其支架的杆上固定一个质量为50g小球，画出小球受到力的示意图。
4．（2021·安徽铜陵·八年级期中）如图所示为商场电梯斜向上匀速运动的情景，请画出站在电梯上的人的受力示意图。
( )
5．（2021·安徽马鞍山·八年级期末）货物如图所示随传送带一起匀速斜向上运动，除图中已画出的外，货物还受到一个力F的作用，画出这个力的示意图．
( )

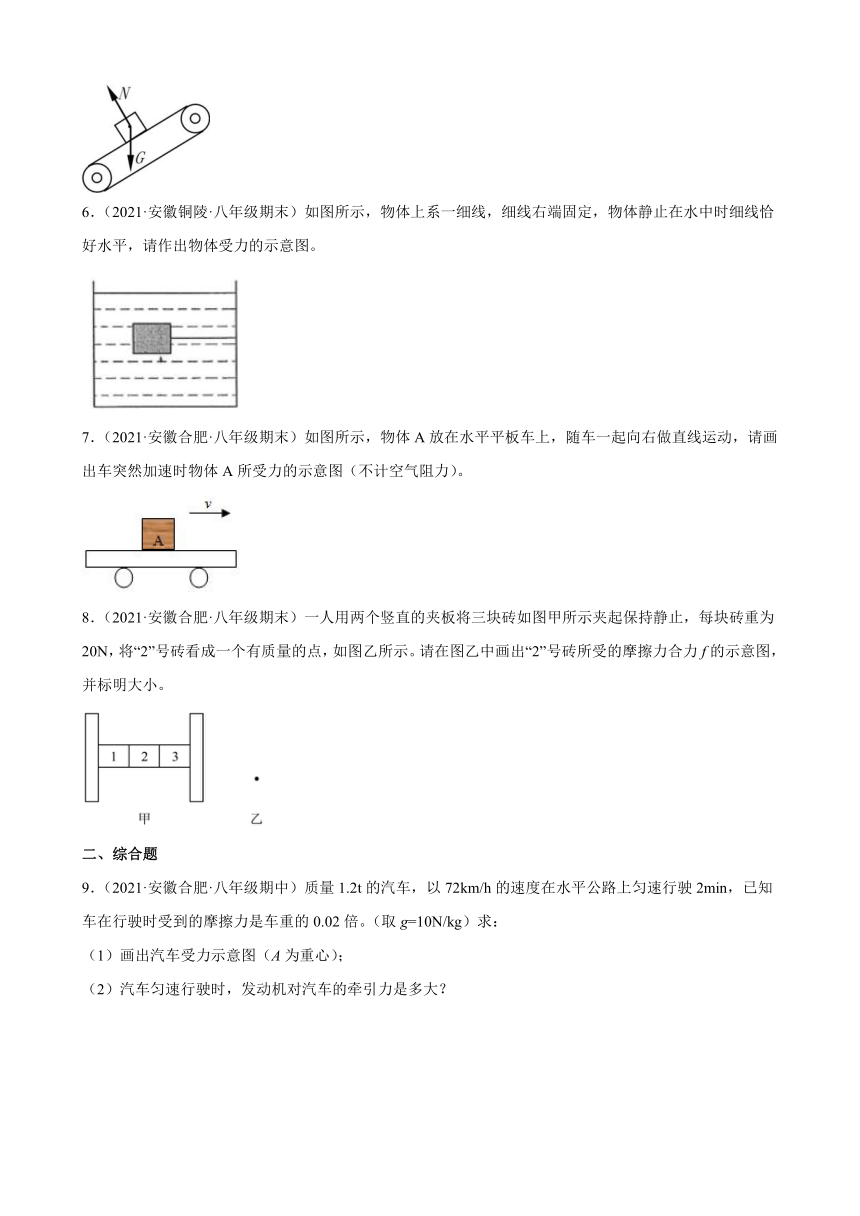

6．（2021·安徽铜陵·八年级期末）如图所示，物体上系一细线，细线右端固定，物体静止在水中时细线恰好水平，请作出物体受力的示意图。
7．（2021·安徽合肥·八年级期末）如图所示，物体A放在水平平板车上，随车一起向右做直线运动，请画出车突然加速时物体A所受力的示意图（不计空气阻力）。
8．（2021·安徽合肥·八年级期末）一人用两个竖直的夹板将三块砖如图甲所示夹起保持静止，每块砖重为20N，将“2”号砖看成一个有质量的点，如图乙所示。请在图乙中画出“2”号砖所受的摩擦力合力f的示意图，并标明大小。
二、综合题
9．（2021·安徽合肥·八年级期中）质量1.2t的汽车，以72km/h的速度在水平公路上匀速行驶2min，已知车在行驶时受到的摩擦力是车重的0.02倍。（取g=10N/kg）求：
（1）画出汽车受力示意图（A为重心）；
（2）汽车匀速行驶时，发动机对汽车的牵引力是多大？
10．（2021·安徽合肥·八年级期中）如图所示，小车顶上用不可伸缩的细绳系着一个小球随小车一起向右做加速直线运动，此过程中，小球的惯性大小将______（选填“变大”、“变小”或“不变”）；在图中画出此时小球的受力示意图______。
三、计算题
11．（2021·安徽淮北·八年级期中）如图甲所示，轿车载着乘客在水平公路上匀速直线行驶。已知轿车和乘客的总质量m＝1050kg。受到的阻力f大小恒为轿车总重的，轮胎与路面接触的总面积。（g取10N/kg）
（1）若将静止在水平地面上的轿车（包含乘客）看成是有质量的点O，如图乙，在图乙中画出轿车的受力示意图；
（2）求甲图中轿车受到的牵引力。
12．（2021·安徽省马鞍山市第七中学八年级期中）如图，A、B两物块叠放在水平桌面上，在20N的水平推力F的作用下以0.05m/s的速度一同做匀速直线运动，求：
（1）1min内通过的路程；
（2）求物体A对B的摩擦力fB和桌面对A的摩擦力fA的大小；
（3）如图中分别给出了A、B的竖直方向受力示意图，请推导证明A对水平桌面的压力：F压＝GA+GB。（提示：证明过程中要简略说明物理规律和原理）
13．（2021·安徽芜湖·八年级期中）质量为2t的汽车，在水平公路上匀速行驶时受到的摩擦阻力是车重的0.02倍，不考虑空气阻力(g取10N/kg)，求：
（1）地面受到的压力大小为多少？
（2）汽车受到的摩擦力为多少？
（3）汽车匀速行驶时，发动机对卡车的牵引力是多大？
14．（2021·安徽·合肥市第四十五中学八年级期中）滑动摩擦力大小与发生摩擦的两物体之间的压力大小及它们之间的接触面粗糙程度有关，具体关系为F滑=μFN，其中μ为动摩擦因数，FN为物体之间的压力。
（1）如图甲，用F1水平匀速拉质量为4kg的物体A在水平桌面上匀速运动时，A物体在桌面上滑动时的动摩擦因数μ=0.4。试求F1的大小？
（2）如图乙，将一个重力为10N的B物体放在A物体上，A与B间的动摩擦因数μ=0.3。用F2水平匀速拉动A物体，使A和B一起匀速向右运动，求此时A所受拉力F2大小？此时A和B间的摩擦力大小？
15．（2021·安徽·歙县教研室八年级期中）一辆小车，总质量为400kg，在水平路面上运动的过程中，受到的阻力是车重的。（g取10Nkg）问：
(1)用100N水平拉力拉小车，小车静止不动，小车受到的阻力为多大？
(2)当水平拉力为多大时，小车恰能做匀速直线运动？

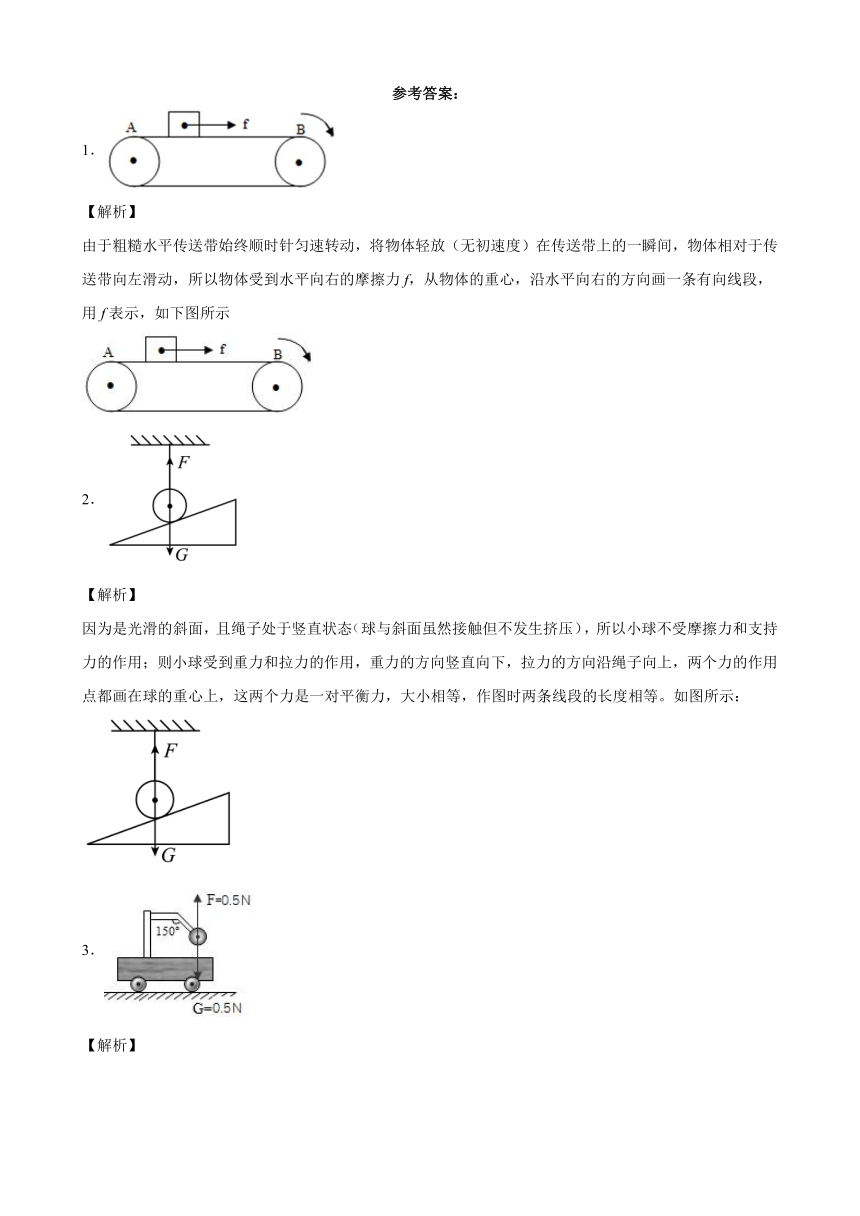

参考答案：
1．
【解析】
由于粗糙水平传送带始终顺时针匀速转动，将物体轻放（无初速度）在传送带上的一瞬间，物体相对于传送带向左滑动，所以物体受到水平向右的摩擦力f，从物体的重心，沿水平向右的方向画一条有向线段，用f表示，如下图所示
2．
【解析】
因为是光滑的斜面，且绳子处于竖直状态球与斜面虽然接触但不发生挤压，所以小球不受摩擦力和支持力的作用；则小球受到重力和拉力的作用，重力的方向竖直向下，拉力的方向沿绳子向上，两个力的作用点都画在球的重心上，这两个力是一对平衡力，大小相等，作图时两条线段的长度相等。如图所示：
3．
【解析】
小球静止在杆子的底端，所以小球处于平衡状态，受到平衡力的作用；小球受到竖直向下的重力，根据二力平衡的条件可知，必然有一个力与重力平衡，所以可以确定杆子给小球一个竖直向上的力，且
F=G=mg=0.05kg×10N/kg=0.5N
如下图：
4．
【解析】
电梯斜向上匀速运动，站在电梯上的人也在匀速运动，这人处于平衡状态，只受到竖直向下的重力和竖直向上的支持力的作用，作用在人的重心上，大小相等，方向相反，如下图所示。
5．
【解析】
货物随传送带一起匀速斜向上运动，如图所示，货物相对于传送带有向下运动的趋势，所以货物还要受到传送带对它的静摩擦力，该摩擦力的方向与货物相对于传送带的运动趋势相反，即沿传送带斜向上，从物体的重心平行于传送带画一条带箭头的线段，并标上力的符号f，示意图如下
6．
【解析】
由题知，物体静止在水中时细线恰好水平，说明物体处于悬浮状态，浮力等于重力，细线对物体没有力的作用，过物体重心分别竖直向上和竖直向下作出浮力和重力，注意长度相等，如图所示：
7．
【解析】
物体A在竖直方向上静止，受到的重力和支持力是一对儿平衡力。水平方向上，不计空气阻力，当车突然加速时，物体A相对平板车有向左运动的趋势，故受到向右的摩擦力，如图所示：
8．
【解析】
由图可知，2号砖保持静止，即二力平衡状态，它受到竖直向下的重力和竖直向上的摩擦力，则摩擦力的示意图，如图所示：
9．（1） ；（2）240N
【解析】
解：（1）汽车竖直方向受重力和支持力作用，水平方向受牵引力和摩擦力作用，示意图如下图所示：
（2）车在行驶时受到的摩擦力是车重的0.02倍，即
汽车匀速行驶时，发动机对汽车的牵引力与摩擦力是一对平衡力，大小相等，即
F牵=f=240N
答：汽车匀速行驶时，发动机对汽车的牵引力是240N。
10． 不变
【解析】
惯性的大小与质量有关，小车顶上用不可伸缩的细绳系着一个小球随小车一起向右做加速直线运动，此过程中，小球的质量不变，小球的惯性大小不变。
小球受到重力和绳子的拉力，从小球的重心沿重力的方向画出重力的示意图，从小球的重心沿绳子的方向画出拉力的示意图，如图所示：
11．（1）；（2）1050N
【解析】
解：（1）轿车载着乘客在水平公路上匀速直线行驶时，水平方向受到的牵引力和阻力、竖直方向受到重力和支持力的作用处于平衡状态，汽车受力的示意图如下图所示：
（2）轿车和乘客的总重力
因轿车载着乘客在水平公路上匀速直线行驶时处于平衡状态，受到的牵引力和阻力是一对平衡力，所以，轿车受到的牵引力
答：（1）如上图所示；
（2）轿车受到的牵引力为1050N。
12．（1）3m；（2）0N；20N；（3）证明过程见解析
【解析】
解：（1） 已知物体的速度v＝0.05m/s，运动的时间
t＝1min＝60s
则通过的路程为
s＝vt＝0.05m/s×60s＝3m
（2）由题可知，A、B以相同的速度一同运动，A、B之间相对运动的趋势，因此A、B间不存在摩擦力，即物体A对B的摩擦力
fB＝0N
把A、B看成一个整体，这个整体在水平桌面上做匀速直线运动，即A处于平衡状态，在水平方向上，A受到水平向右的推力F和地面施加给A的水平向左的摩擦力fA为一对平衡力，由二力平衡力的条件可知
fA＝F＝20N
（3）对A进行受力分析可知，A受到自身的重力GA、桌面对A的支持力F2和B对A的压力F1，由平衡力的条件可知
F2＝F1+GA……①
对B进行受力分析，B受到自身的重力GB和A对B的支持力F3，由平衡力条件可知
F3＝GB……②
B对A的压力F1和A对B的支持力F3是一对相互作用力，由相互作用力的特点可知
F1＝F3……③
根据②③有
F1＝GB……④
将④代入①有
F2＝F1+GA＝GB+GA
A对水平桌面的压力F压和桌面对A的支持力F2是一对相互作用力，由相互作用力的特点可知
F压＝F2＝GA+GB
即A对水平桌面的压力
F压＝GA+GB
答：（1）1min内通过的路程为3m；
（2）物体A对B的摩擦力fB为0N，桌面对A的摩擦力fA的大小为20N；
（3）证明过程见解析。
13．（1）2×104N；（2）400N；（3）400N
【解析】
解：（1）地面受到的压力大小为
（2）汽车受到的摩擦力为
（3）汽车匀速行驶时，受力平衡，发动机对卡车的牵引力是
答：（1）地面受到的压力大小为2×104N；
（2）汽车受到的摩擦力为400N；
（3）汽车匀速行驶时，发动机对卡车的牵引力是400N。
14．（1）16N；（2）20N，0N
【解析】
解：（1）由于A物体做匀速直线运动
F1=F滑=μFN=μGA=μmAg=0.4×4kg×10N/kg=16N
（2）由于接触面材料不变，则物体A与桌面的动摩擦因数不变，用F2水平匀速拉动A物体，使A和B一起匀速向右运动，此时A所受拉力
F2= F滑'=μFN'=μ(GA+GB)=μ(mAg+GB)=0.4×(4kg×10N/kg+10N)=20N
由于A、B一起做匀速直线运动，B物体处于平衡状态且在水平方向上受力为零，所以A和B间的摩擦力大小为0N。
答：（1）F1大小为16N；
（2）F2大小为20N，A和B间的摩擦力0N。
15．(1)100N；(2)200N
【解析】
根据二力平衡条件，在水平方向上，小车处于平衡状态时拉力大小等于所受阻力的大小。
(1)用100N水平拉力拉小车，小车静止不动，此时小车处于平衡状态，在水平方向上，小车受到的阻力大小等于静摩擦力，即
(2)物体的重力为
根据二力平衡条件，当当水平拉力大小等于滑动摩擦力时，小车恰能做匀速直线运动，此时
答：(1)用100N水平拉力拉小车，小车静止不动，小车受到的阻力为100N；
(2)当水平拉力为200N时，小车恰能做匀速直线运动。
