第19章生活用电测试题 2021-2022学年物理人教版九年级全一册（Word版含答案）

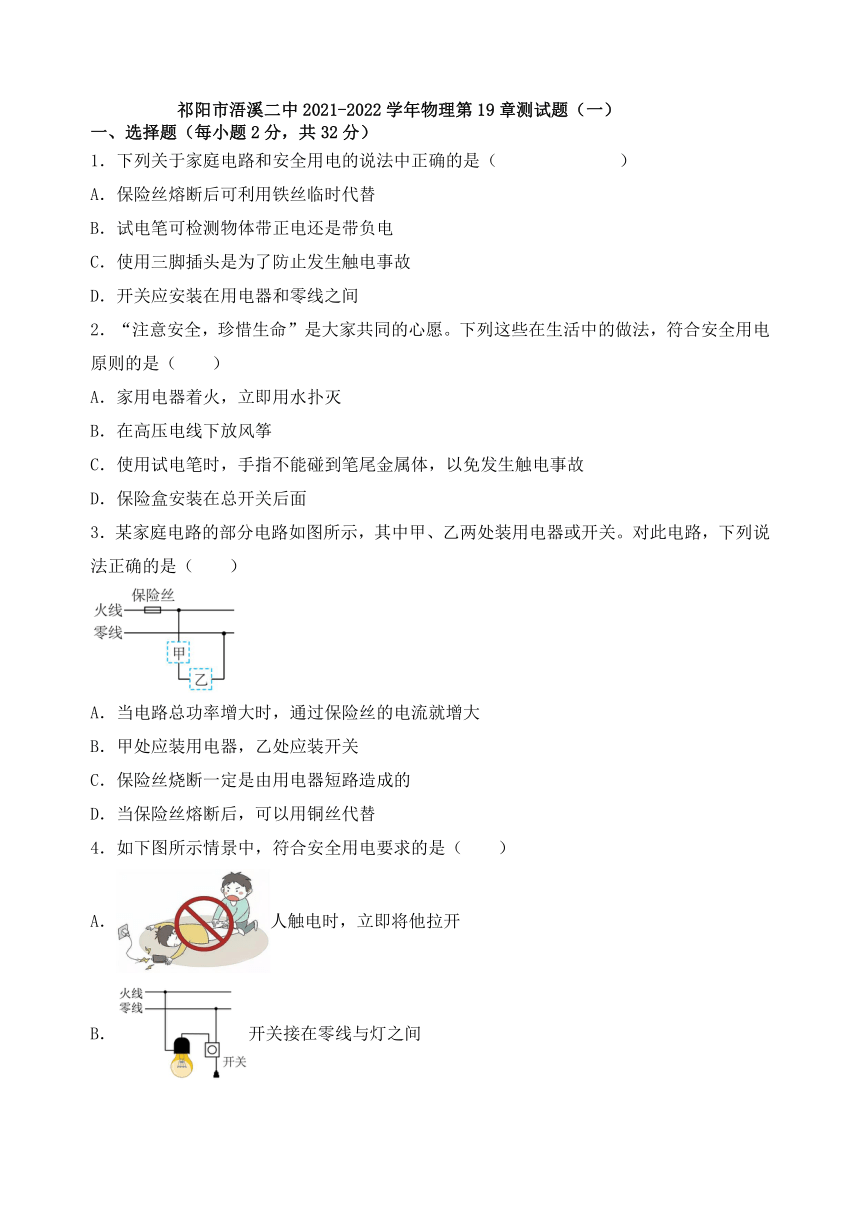

祁阳市浯溪二中2021-2022学年物理第19章测试题（一）
一、选择题（每小题2分，共32分）
1．下列关于家庭电路和安全用电的说法中正确的是（ ）
A．保险丝熔断后可利用铁丝临时代替
B．试电笔可检测物体带正电还是带负电
C．使用三脚插头是为了防止发生触电事故
D．开关应安装在用电器和零线之间
2．“注意安全，珍惜生命”是大家共同的心愿。下列这些在生活中的做法，符合安全用电原则的是（　　）
A．家用电器着火，立即用水扑灭
B．在高压电线下放风筝
C．使用试电笔时，手指不能碰到笔尾金属体，以免发生触电事故
D．保险盒安装在总开关后面
3．某家庭电路的部分电路如图所示，其中甲、乙两处装用电器或开关。对此电路，下列说法正确的是（　　）
A．当电路总功率增大时，通过保险丝的电流就增大
B．甲处应装用电器，乙处应装开关
C．保险丝烧断一定是由用电器短路造成的
D．当保险丝熔断后，可以用铜丝代替
4．如下图所示情景中，符合安全用电要求的是（　　）
A．人触电时，立即将他拉开
B．开关接在零线与灯之间

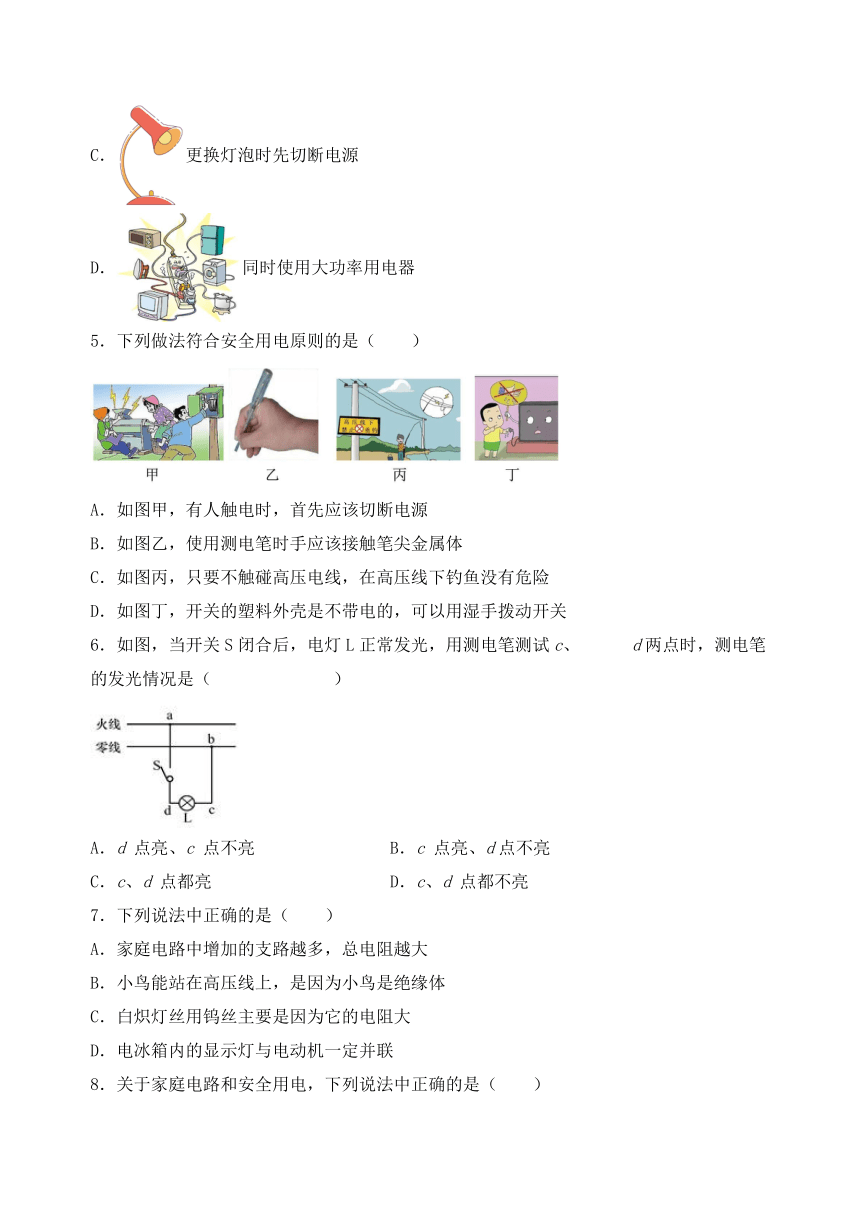

C．更换灯泡时先切断电源
D．同时使用大功率用电器
5．下列做法符合安全用电原则的是（　　）
A．如图甲，有人触电时，首先应该切断电源
B．如图乙，使用测电笔时手应该接触笔尖金属体
C．如图丙，只要不触碰高压电线，在高压线下钓鱼没有危险
D．如图丁，开关的塑料外壳是不带电的，可以用湿手拨动开关
6．如图，当开关S闭合后，电灯L正常发光，用测电笔测试c、 d两点时，测电笔的发光情况是（ ）
A．d 点亮、c 点不亮 B．c 点亮、d点不亮
C．c、d 点都亮 D．c、d 点都不亮
7．下列说法中正确的是（　　）
A．家庭电路中增加的支路越多，总电阻越大
B．小鸟能站在高压线上，是因为小鸟是绝缘体
C．白炽灯丝用钨丝主要是因为它的电阻大
D．电冰箱内的显示灯与电动机一定并联
8．关于家庭电路和安全用电，下列说法中正确的是（　　）
A．空气开关跳闸，一定是有用电器发生短路故障
B．使用试电笔时手要接触笔尾金属体
C．有人发生触电时，应马上用手把人拖开，再施救
D．户外游玩时，如遇雷雨天气，可在大树下避雨

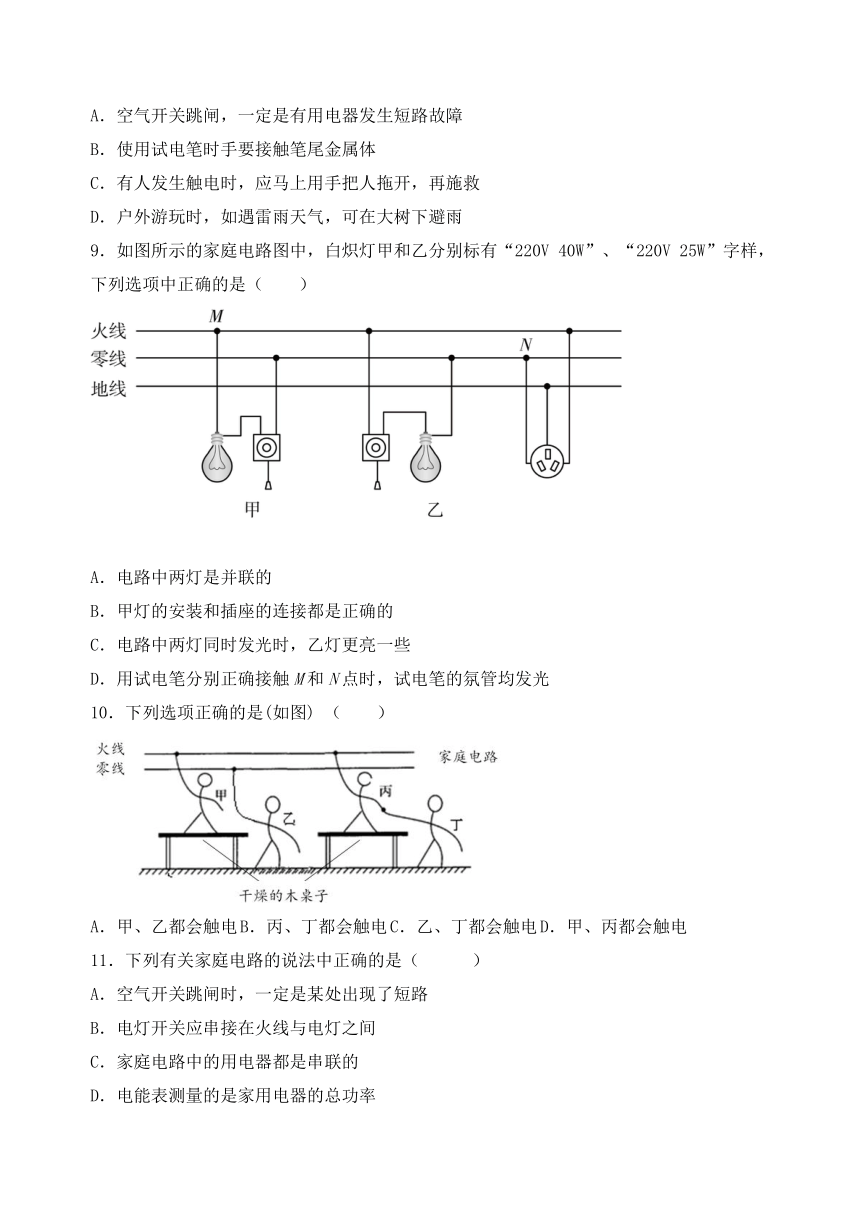

9．如图所示的家庭电路图中，白炽灯甲和乙分别标有“220V 40W”、“220V 25W”字样，下列选项中正确的是（　　）
A．电路中两灯是并联的
B．甲灯的安装和插座的连接都是正确的
C．电路中两灯同时发光时，乙灯更亮一些
D．用试电笔分别正确接触M和N点时，试电笔的氛管均发光
10．下列选项正确的是(如图) （　　）
A．甲、乙都会触电 B．丙、丁都会触电 C．乙、丁都会触电 D．甲、丙都会触电
11．下列有关家庭电路的说法中正确的是（ ）
A．空气开关跳闸时，一定是某处出现了短路
B．电灯开关应串接在火线与电灯之间
C．家庭电路中的用电器都是串联的
D．电能表测量的是家用电器的总功率

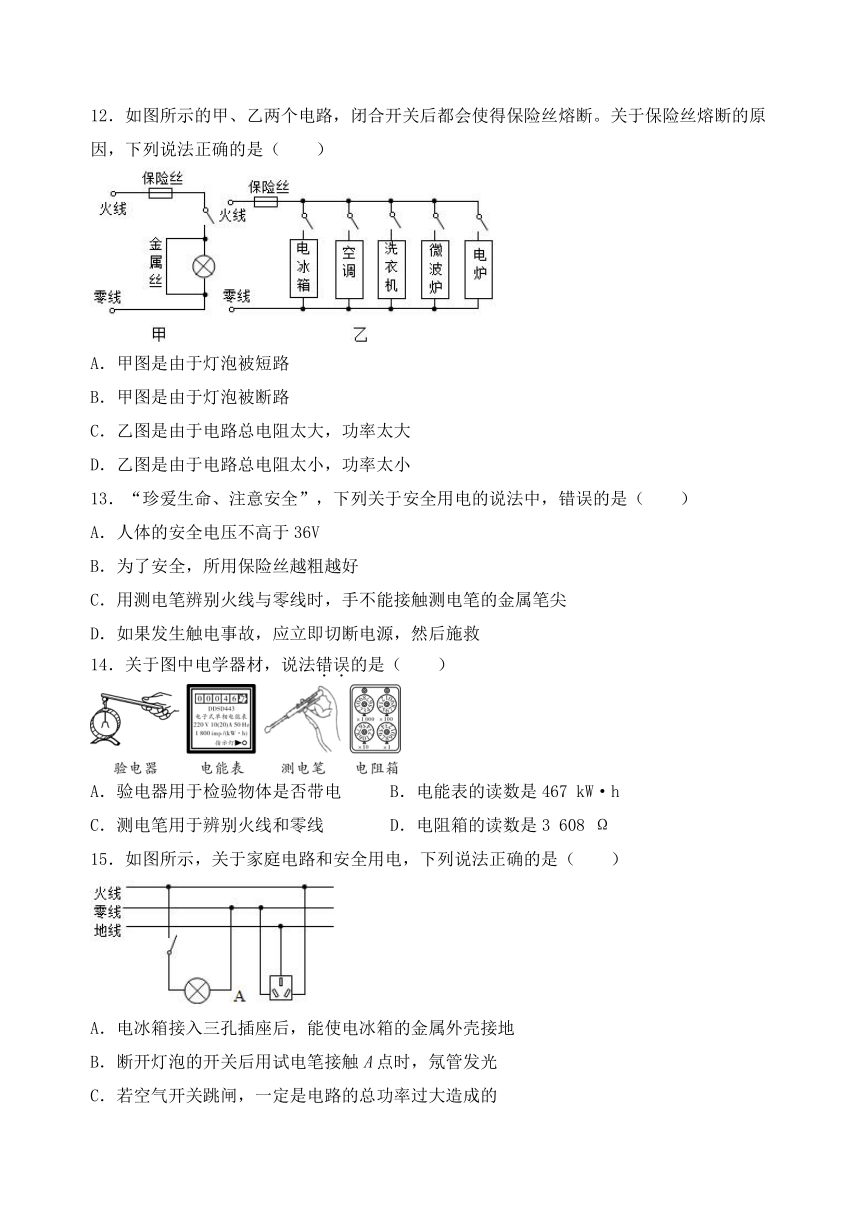

12．如图所示的甲、乙两个电路，闭合开关后都会使得保险丝熔断。关于保险丝熔断的原因，下列说法正确的是（　　）
A．甲图是由于灯泡被短路
B．甲图是由于灯泡被断路
C．乙图是由于电路总电阻太大，功率太大
D．乙图是由于电路总电阻太小，功率太小
13．“珍爱生命、注意安全”，下列关于安全用电的说法中，错误的是（　　）
A．人体的安全电压不高于36V
B．为了安全，所用保险丝越粗越好
C．用测电笔辨别火线与零线时，手不能接触测电笔的金属笔尖
D．如果发生触电事故，应立即切断电源，然后施救
14．关于图中电学器材，说法错误的是（　　）
A．验电器用于检验物体是否带电 B．电能表的读数是467 kW·h
C．测电笔用于辨别火线和零线 D．电阻箱的读数是3 608 Ω
15．如图所示，关于家庭电路和安全用电，下列说法正确的是（　　）
A．电冰箱接入三孔插座后，能使电冰箱的金属外壳接地
B．断开灯泡的开关后用试电笔接触A点时，氖管发光
C．若空气开关跳闸，一定是电路的总功率过大造成的
D．灯和电冰箱串联在家庭电路中也可以都能正常工作

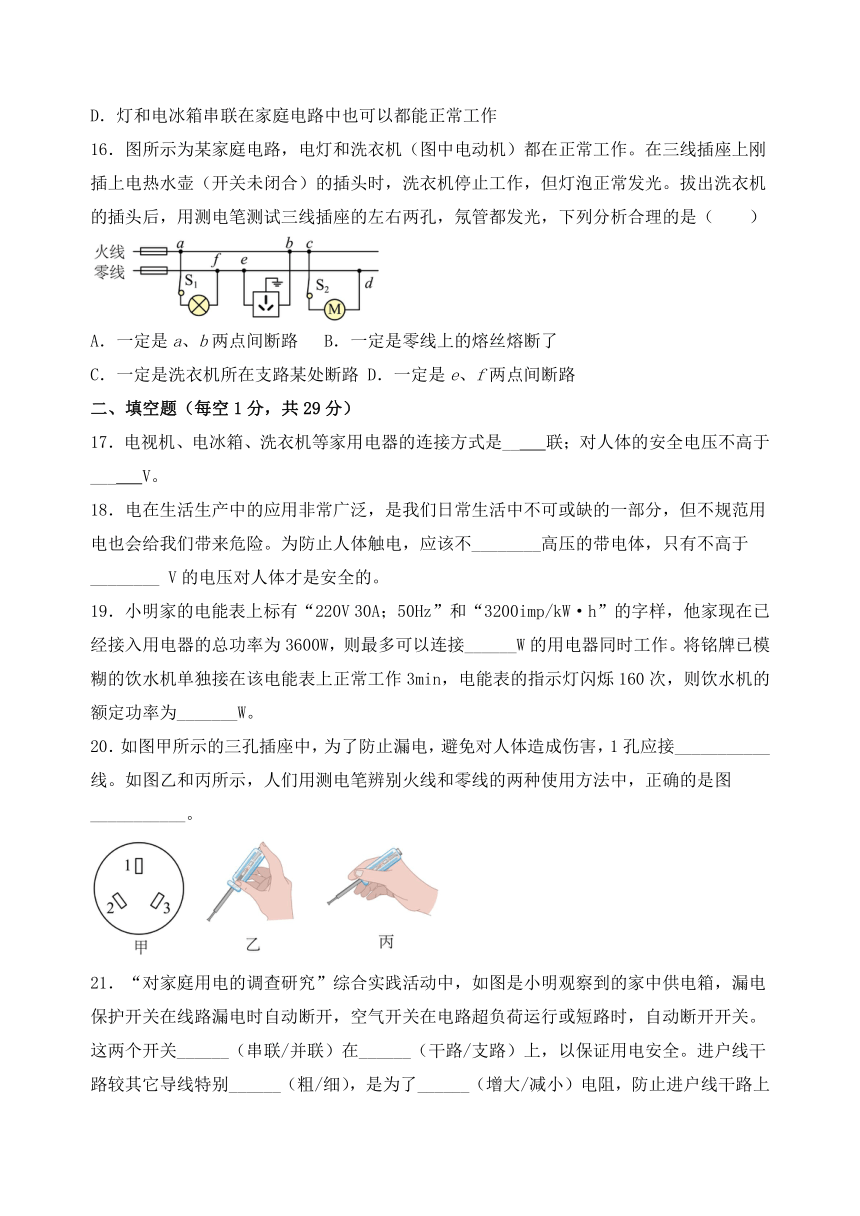

16．图所示为某家庭电路，电灯和洗衣机（图中电动机）都在正常工作。在三线插座上刚插上电热水壶（开关未闭合）的插头时，洗衣机停止工作，但灯泡正常发光。拔出洗衣机的插头后，用测电笔测试三线插座的左右两孔，氖管都发光，下列分析合理的是（　　）
A．一定是a、b两点间断路 B．一定是零线上的熔丝熔断了
C．一定是洗衣机所在支路某处断路 D．一定是e、f两点间断路
二、填空题（每空1分，共29分）
17．电视机、电冰箱、洗衣机等家用电器的连接方式是__ 联；对人体的安全电压不高于___ V。
18．电在生活生产中的应用非常广泛，是我们日常生活中不可或缺的一部分，但不规范用电也会给我们带来危险。为防止人体触电，应该不________高压的带电体，只有不高于________ V的电压对人体才是安全的。
19．小明家的电能表上标有“220V 30A；50Hz”和“3200imp/kW·h”的字样，他家现在已经接入用电器的总功率为3600W，则最多可以连接______W的用电器同时工作。将铭牌已模糊的饮水机单独接在该电能表上正常工作3min，电能表的指示灯闪烁160次，则饮水机的额定功率为_______W。
20．如图甲所示的三孔插座中，为了防止漏电，避免对人体造成伤害，1孔应接___________线。如图乙和丙所示，人们用测电笔辨别火线和零线的两种使用方法中，正确的是图___________。
21．“对家庭用电的调查研究”综合实践活动中，如图是小明观察到的家中供电箱，漏电保护开关在线路漏电时自动断开，空气开关在电路超负荷运行或短路时，自动断开开关。这两个开关______（串联/并联）在______（干路/支路）上，以保证用电安全。进户线干路较其它导线特别______（粗/细），是为了______（增大/减小）电阻，防止进户线干路上通过大电流时发热引起安全事故。
22．如图是练习使用螺丝刀式试电笔的两种情形，其中图________（选填“甲”或“乙”）所示方法是正确的，正确使用试电笔时若氖管不发光，则被检测的是________（选填“火”或“零”）线。若按图中错误方式操作，易造成________（选填“单线”或“双线”）触电。
23．如图所示是笔记本电脑的三脚插头，该三脚插头的脚______（选填“A”，“B”或“C”）接触火线。
24．家里某插座如图所示，其中 ___________号插孔里的金属片与地线相通，用测电笔辨别火线与零线时，使测电笔发光的是 ___________（选填“火线”或“零线”）。
25．暑假的下午，小红的妈妈在用电饭锅煮饭，小红看着电视节目。当他用遥控器将待机的空调开机时，家里的空气开关“跳闸”了，则“跳闸”的原因是同时工作的用电器______过大，根据家里空气开关上的铭牌，如图所示，小红建议爸爸妈妈应该更换______大一些的空气开关。
26．如图是某款家用电饭煲的保温、加热两挡调节功能电路。已知电源电压为220V，电热丝R1的阻值为121Ω，电路处于加热挡时功率为1400W；
（1）电热丝R2的阻值为______Ω，电路处于保温挡时功率为______W；
（2）在使用电饭煲时，应选用______孔插座，若电饭煲正常工作1小时，使标有“1000imp/（kW·h）”的电能表指示灯闪烁640次，电饭煲消耗了电能______kW·h，电饭煲处于加热挡与保温挡的工作时间之比为______。
27．石墨烯是一种高分子构成的片状结构材料，我国95后天才少年曹原带领团队成功使这种材料在一定条件下电阻阻值降为零。该条件下石墨烯属于________（选填“导体”“半导体”或“超导体”），不能用来制作家庭电路的________（选填“导线”或“保险丝”）。
28．生活中可以用试电笔来辨别零线和火线，如图所示的两种使用试电笔的方法中，正确的是________图。试电笔中有一个很大的电阻，这个电阻与氖管________联。
三、作图题
29．（3分）如图中虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度。请将电路图连接完整，使其符合安全用电的原则。
四、实验题（每空2分 20分）
30．小宝同学要测量一个小灯泡的电功率，已知电源电压是6 V，小灯泡的额定电压是2.5 V，灯丝电阻大约为10 Ω，滑动变阻器的规格有A“10 Ω 1 A”，B“20 Ω 1.5 A”
(1)为了测小灯泡的额定功率，滑动变阻器应选__________(选填“A”或“B”)．请用笔画线代替导线帮小宝同学将如图－甲中的实物图连接完整，要求：滑片向右移动时灯变亮。
(2)故障排除后，为了测出小灯泡的额定功率，应调节滑动变阻器的滑片，使电压表的示数为__________V，此时电流表的示数如图－乙所示，则小灯泡的额定功率为__________W．
(3)为了考察同学们的能力，老师拿来了一个已知额定电流为0.2 A，但额定电压未知的小灯泡，一个已知阻值为R的电阻和两个开关S1、S2，一个电压表，一个滑动变阻器和导线若干，利用上面的器材为同学们设计了如图－丙所示的电路来测量小灯泡的额定功率，请你将下列实验步骤补充完整；
①________________(选填开关S、S1、S2的通断情况)，调节滑动变阻器的滑片使电压表的示数为__________；
②闭合开关S、S2，断开S1，________________________(选填“适当调节滑动变阻器的滑片”“保持滑动变阻器的滑片不动”)，读出电压表的示数为U；
③灯泡额定功率的表达式为：P＝________________________．
31．在“保险丝熔断与哪些因素有关”的探究活动中，同学们猜想：保险丝的熔断可能与保险丝的材料、熔点、粗细、长度、电路中的电流大小、通电时间等因素有关．接着，他们分小组合作进行实验探究．实验器材有：电池、导线、开关、电流表、滑动变阻器、保险丝等．
（1）某小组选择“保险丝熔断与保险丝粗细的关系”进行实验探究．如图为同学们设计的实验电路图．表一为同种材料、不同规格的保险丝，他们应该从表中选择：_____的保险丝，分别接入电路中AB，CD两处进行实验比较．
（2）实验中发现：由于保险丝较细，不易观察到保险丝何时熔断，同时，大家也想知道粗细不同的保险丝的熔断电流大约是多少．于是，对电路进行了改造，完善了设计实验方案．请你在如图的虚线框中画出改进后的实验电路图并简要写出实验方法．
( )
（3）表二为同种材料的保险丝的部分参数．
请你分析上述表格中数据特点，归纳出其中的规律（写出两条）．_____（写出一条使用保险丝的注意事项）．
五、计算题（16分）
32．（8分）刚学完电学知识的李元同学对家里新买的一台全自动电热水器充满好奇，并研读了电热水器的铭牌信息（如图所示）：
（1）他判断出电热水器使用的插座是选用图A和B中的哪一个？判断的理由是什么？
（2）该电热水器正常工作时电热丝的电阻是多少？
（3）已知电热水器的效率是80%，将该电热水器装满水，正常工作时，使水温由20℃升高到60℃所需的时间是多少？[水的密度为1.0×103 kg/m3；水的比热容为4.2×103 J/（kg·℃）]
33．（8分）(1)把“220V 1100W”的电暖气插入插座，在额定电压下工作：
①流过电暖气的电流多大？
②电暖气的电阻多大？
③电暖气多少小时消耗2.2kW·h的电能？
④电暖气通过导线连到电路，为什么电暖气工作时放出大量热，而与其连接的导线却几乎不发热？
(2)该插线板允许通过最大电流为10A，通过计算分析，插线板能否让“220V 750W”电吹风与上述电暖气同时工作？
试卷第1页，共3页
参考答案：
1．C
2．D
3．A
4．C
5．A
6．A
7．D
8．B
9．A
10．B
11．B
12．A
13．B
14．B
15．A
16．D
17． 并 36
18． 靠近 36
19． 3000 1000
20． 地##保护接地线 乙
21． 串联 干路 粗 减小
22． 甲 零 单线
23．C
24． ① 火线
25． 总功率 最大工作电流
26． 48.4 400 三 0.64 6:19
27． 超导体 保险丝
28． 甲 串
29．
30． B 2.5 0.95 只闭合开关S、S1 0.2 A×R 保持滑动变阻器的滑片不动 (U－0.2A×R )×0.2 A
31． a、c （3）从表格中可以得出：
①a、保险丝的熔断电流是额定电流的2倍；
b、保险丝的截面直径越大，其额定电流越大；
c、通过保险丝的电流超过额定电流时，保险丝不一定立即熔断．
②保险丝有不同的规格，家庭电路要选择合适的保险丝，通常选择保险丝的额定电流等于或稍大于家庭电路的最大正常工作电流．
32．解：（1）电热器应选用图B的三孔插座；三孔插座可使热水器金属外壳接地，防止触电危险。
（2）该电热水器正常工作时电热丝的额定功率为
P=2kW=2000W
由可得，电热水器正常工作时电热丝的电阻为
（3）电热器装满水，水的质量为
m=ρV=1.0×103kg/m3×40×10-3m3=40kg
水由20℃升高到60℃所吸收的热量为
Q吸=cmΔt=4.2×103 J/(kg·℃)×40kg×(60℃-20℃)=6.72×106J
所以电热器消耗的电能为
因此电热水器使水温由20℃升高到60℃所需要的时间为
答：（1）应选用乙；三孔插座可使热水器金属外壳接地，防止触电危险；
（2）该电热水器正常工作时电热丝的电阻为24.2Ω；
（3）水温由20 ℃升高到60 ℃所需的时间是70min。
33．(1)①流过电暖气的电流
I＝＝5A
②电暖气的电阻为
R＝＝44Ω
③消耗2.2kW·h电能的时间
t＝＝2h
④虽然导线和电暖器串联，电流相等，但是电暖器的电阻远远大于导线电阻，相同时间内，由焦耳定律Q＝I2Rt可知，电暖器工作时放出大量的热，而与其连接的导线却几乎不发热。(2)电吹风正常工作时的电流
I＝3.4A
电吹风和电暖器是并联电路，因此总电流为
I总＝5A+3.4A＝8.4A＜10A
因此插线板可以让电吹风和电暖器同时工作。
答案第1页，共2页
