第一章安培力与洛伦兹力 单元巩固 （word版含答案）

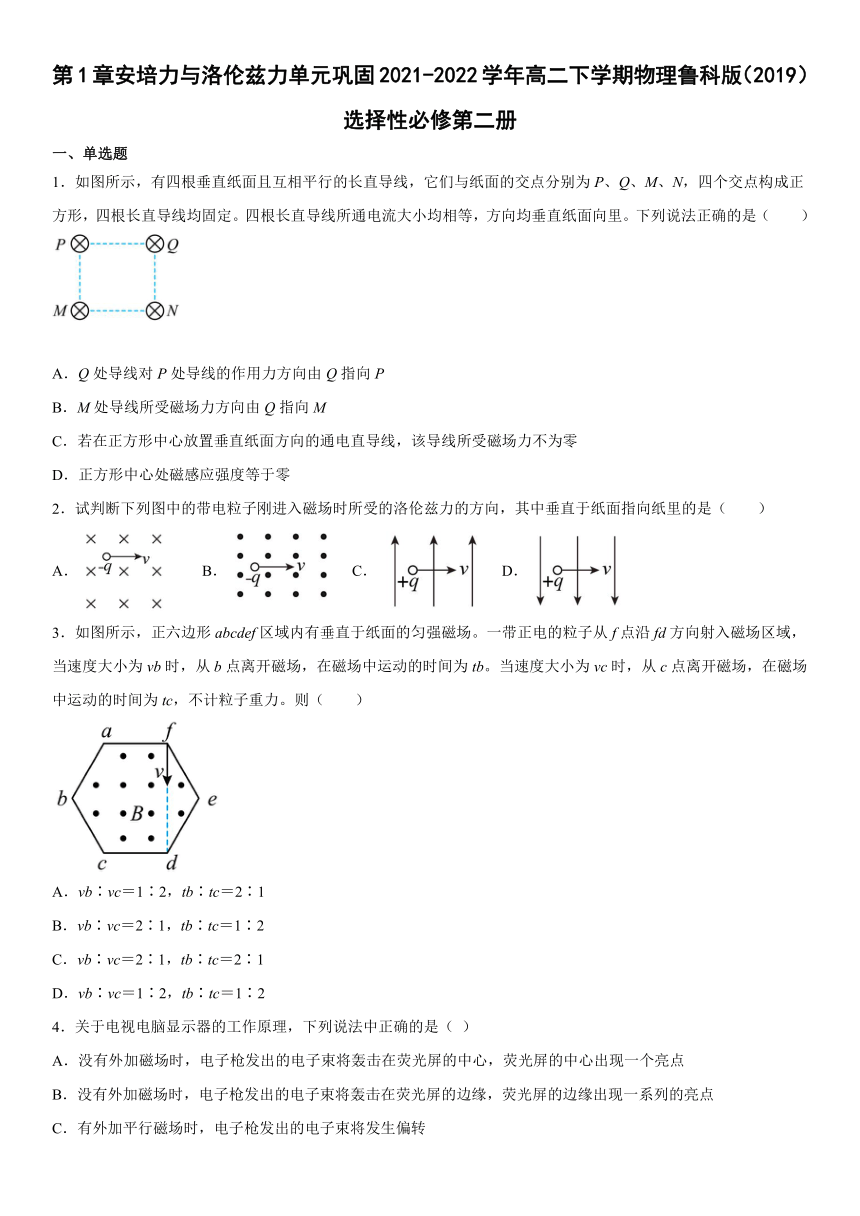

第1章安培力与洛伦兹力单元巩固2021-2022学年高二下学期物理鲁科版（2019）选择性必修第二册
一、单选题
1．如图所示，有四根垂直纸面且互相平行的长直导线，它们与纸面的交点分别为P、Q、M、N，四个交点构成正方形，四根长直导线均固定。四根长直导线所通电流大小均相等，方向均垂直纸面向里。下列说法正确的是（　　）
A．Q处导线对P处导线的作用力方向由Q指向P
B．M处导线所受磁场力方向由Q指向M
C．若在正方形中心放置垂直纸面方向的通电直导线，该导线所受磁场力不为零
D．正方形中心处磁感应强度等于零
2．试判断下列图中的带电粒子刚进入磁场时所受的洛伦兹力的方向，其中垂直于纸面指向纸里的是（　　）
A． B． C． D．
3．如图所示，正六边形abcdef区域内有垂直于纸面的匀强磁场。一带正电的粒子从f点沿fd方向射入磁场区域，当速度大小为vb时，从b点离开磁场，在磁场中运动的时间为tb。当速度大小为vc时，从c点离开磁场，在磁场中运动的时间为tc，不计粒子重力。则（　　）
A．vb∶vc＝1∶2，tb∶tc＝2∶1
B．vb∶vc＝2∶1，tb∶tc＝1∶2
C．vb∶vc＝2∶1，tb∶tc＝2∶1
D．vb∶vc＝1∶2，tb∶tc＝1∶2
4．关于电视电脑显示器的工作原理，下列说法中正确的是（ ）
A．没有外加磁场时，电子枪发出的电子束将轰击在荧光屏的中心，荧光屏的中心出现一个亮点
B．没有外加磁场时，电子枪发出的电子束将轰击在荧光屏的边缘，荧光屏的边缘出现一系列的亮点
C．有外加平行磁场时，电子枪发出的电子束将发生偏转
D．使电子束发生偏转的力是安培力
5．下列叙述正确的是（　　）
A．力学中三个基本物理量的单位是千克、米和秒
B．蹦极运动员离开蹦床上升过程中处于超重状态
C．利用霍尔元件能够把电压这个电学量转换为磁感应强度这个磁学量的特性，可以制出测磁感应强度大小的仪器
D．探究加速度与质量、合外力关系实验采用的是等效替代的方法
6．如图所示，光滑斜面上放置一根垂直于纸面且通有恒定电流的导体棒，空间有垂直斜面向上的匀强磁场，导体棒处于静止状态，则关于导体棒电流方向及所受安培力方向，下列说法正确的是（　　）
A．所受安培力方向竖直向上 B．所受安培力方向水平向左
C．电流方向垂直于纸面向外 D．电流方向垂直于纸面向里
7．如图所示，梯形线框是由相同材料制成的导体棒连接而成，各边长度为MP=PQ=QN=L，MN=2L，线框固定于匀强磁场中，线框平面与磁感应强度方向垂直，线框底边M、N两点与直流电源两端相接。已知导体棒PQ受到的安培力大小为F，则整个线框MNQP受到的安培力的大小为（　　）
A．5F B．4F C．3F D．0
8．如图所示，空间存在水平向左的匀强电场和垂直纸面向里的匀强磁场。在该区域中，有一个竖直放置的光滑绝缘圆环，环上套有一个带正电的小球。O点为圆环的圆心，a、b、c、d为圆环上的四个点，a点为最高点，c点为最低点，b、O、d三点在同一水平线上。已知小球所受电场力与重力大小相等。现将小球从环的顶端a点由静止释放，下列判断正确的是（　　）
A．小球能越过d点并继续沿环向上运动
B．当小球运动到c点时，所受洛伦兹力最大
C．小球从a点运动到b点的过程中，重力势能减小，电势能增大
D．小球从b点运动到c点的过程中，电势能增大，动能先增大后减小

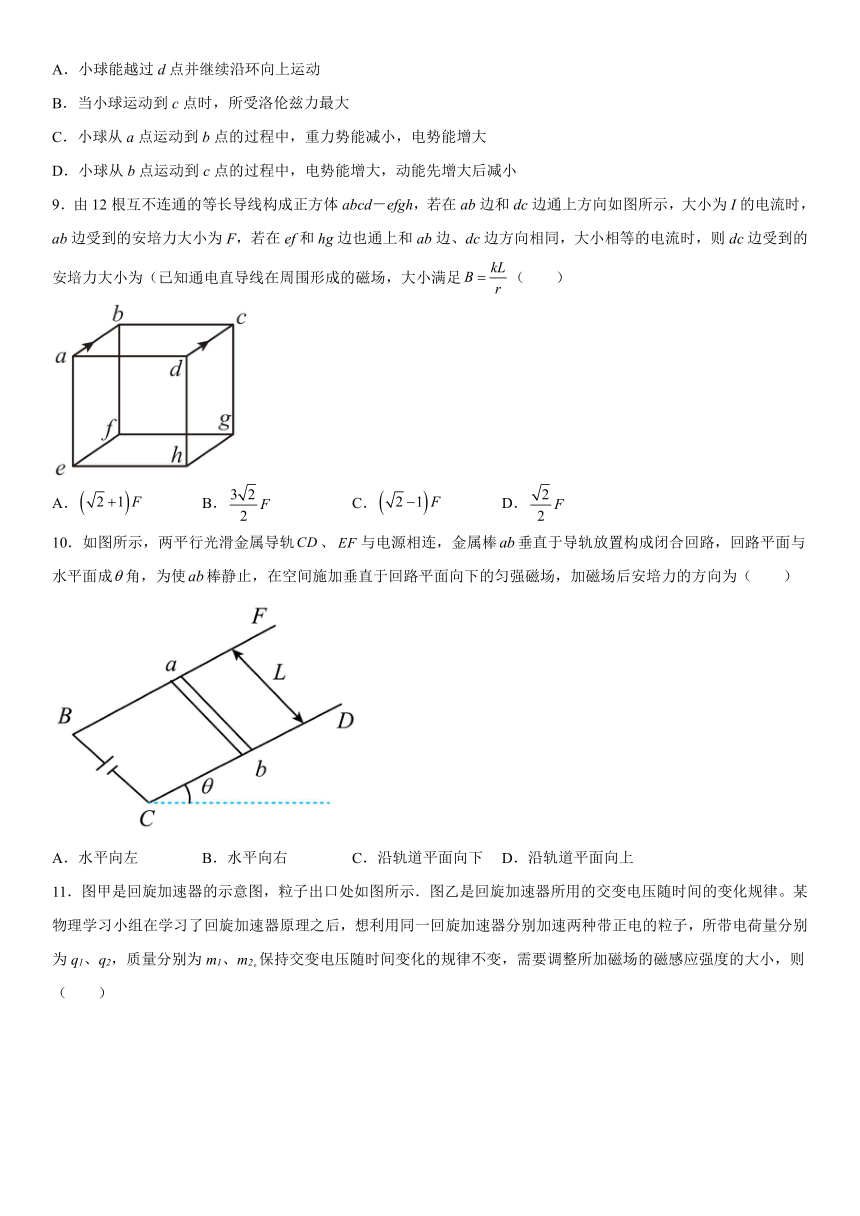

9．由12根互不连通的等长导线构成正方体abcd－efgh，若在ab边和dc边通上方向如图所示，大小为I的电流时，ab边受到的安培力大小为F，若在ef和hg边也通上和ab边、dc边方向相同，大小相等的电流时，则dc边受到的安培力大小为（已知通电直导线在周围形成的磁场，大小满足（　　）
A． B． C． D．
10．如图所示，两平行光滑金属导轨、与电源相连，金属棒垂直于导轨放置构成闭合回路，回路平面与水平面成角，为使棒静止，在空间施加垂直于回路平面向下的匀强磁场，加磁场后安培力的方向为（　　）
A．水平向左 B．水平向右 C．沿轨道平面向下 D．沿轨道平面向上

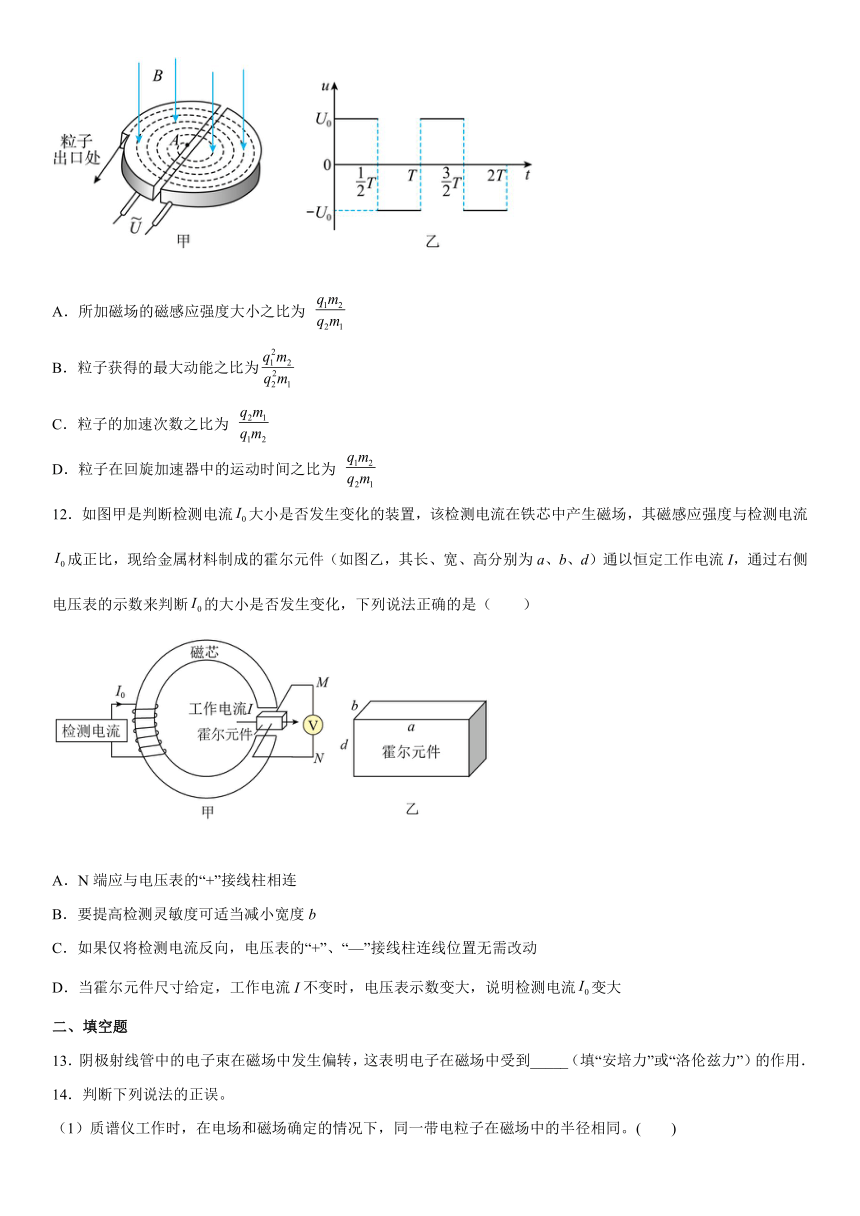

11．图甲是回旋加速器的示意图，粒子出口处如图所示．图乙是回旋加速器所用的交变电压随时间的变化规律。某物理学习小组在学习了回旋加速器原理之后，想利用同一回旋加速器分别加速两种带正电的粒子，所带电荷量分别为q1、q2，质量分别为m1、m2。保持交变电压随时间变化的规律不变，需要调整所加磁场的磁感应强度的大小，则（　　）
A．所加磁场的磁感应强度大小之比为
B．粒子获得的最大动能之比为
C．粒子的加速次数之比为
D．粒子在回旋加速器中的运动时间之比为
12．如图甲是判断检测电流大小是否发生变化的装置，该检测电流在铁芯中产生磁场，其磁感应强度与检测电流成正比，现给金属材料制成的霍尔元件（如图乙，其长、宽、高分别为a、b、d）通以恒定工作电流I，通过右侧电压表的示数来判断的大小是否发生变化，下列说法正确的是（　　）
A．N端应与电压表的“+”接线柱相连
B．要提高检测灵敏度可适当减小宽度b
C．如果仅将检测电流反向，电压表的“+”、“—”接线柱连线位置无需改动
D．当霍尔元件尺寸给定，工作电流I不变时，电压表示数变大，说明检测电流变大
二、填空题
13．阴极射线管中的电子束在磁场中发生偏转，这表明电子在磁场中受到_____（填“安培力”或“洛伦兹力”）的作用．
14．判断下列说法的正误。
（1）质谱仪工作时，在电场和磁场确定的情况下，同一带电粒子在磁场中的半径相同。( )
（2）因不同原子的质量不同，所以同位素在质谱仪中的轨迹半径不同。( )
（3）利用回旋加速器加速带电粒子，要提高加速粒子的最终速度，应尽可能增大磁感应强度B和D形盒的半径R。( )
（4）增大两D形盒间的电压，可以增大带电粒子所获得的最大动能。( )
15．如图所示，两平行金属板和之间的距离为d、电压为U，板间存在磁感应强度为的匀强磁场.一个质量为m，电荷量为q的带正电粒子在两板间沿虚线所示路径做匀速直线运动.粒子通过两平行板后从O点进入另一磁感应强度为的匀强磁场中，在洛伦兹力的作用下，粒子做匀速圆周运动，经过半个圆周后打在挡板MN上的A点，不计粒子重力，那么粒子的速度大小v=________，O、A两点间的距离x=_______。
16．如图，等边三角形线框LMN由三根相同的导体棒连接而成，固定于匀强磁场中，线框平面与磁感应强度方向垂直，线框顶点M、N与直流电源两端相接，已如导体棒MN受到的安培力大小为F，则线框LMN受到的安培力的大小为_______F。
17．长为L的水平极板间有垂直纸面向里的匀强磁场，如图所示．磁感应强度为B，板间离也为L，极板不带电．现有质量为m、电荷量为q的带正电粒子(不计重力)，从左边极板间中点处垂直磁感线以速度v水平射入磁场，欲使粒子不打在极板上，粒子的速度范围为______．
三、解答题
18．质量为m，带电量为q的带电粒子以速度v垂直于磁场的方向射入磁感应强度为B的匀强磁场中，则带电粒子在洛伦兹力的作用下，将作匀速圆周运动。那么，它做圆周运动的
（1）半径r为多大？
（2）周期T为多大？
19．在下图所示的各图中，匀强磁场的磁感应强度均为B，带电粒子的速率均为v，带电荷量均为q。试求出图中带电粒子所受洛伦兹力的大小，并标出洛伦兹力的方向。
20．2021年3月16日，浙江“海洋贝尔”号浮油回收船在蒙蒙细雨中顺利滑入长江（如图甲），该船投入使用后，将为浙江沿海地区防治溢油污染提供优质服务。船的结构简图（俯视图）见图乙，ABCD区域长L1=12m，宽L2=4m，内有竖直向下的匀强磁场，通道侧面AB、CD用金属板制成，分别与电源的正、负极相接，油污海水进入通道后，海水在安培力作用下加速运动，和油发生摩擦起电，使上面的浮油层在通过磁场左边界AC前形成一颗颗带正电的小油珠。海水在船尾的出口被喷出，小油珠在洛仑兹力作用下，通过D处的油污通道流入油污收集箱。表面油层中的电场力、油珠之间的相互作用力、海水对油层的带动均可忽略，油层在海面上厚度均匀（）。
(1)海水所受安培力的方向；
(2)当船速v0=12m/s，通电电流为I时，小油珠比荷=0.6C/kg，油污的回收率恰好达到100％，则区域ABCD内所加磁场的磁感应强度大小多少？
(3)小油珠运动过程中的加速度大小；
(4)当船速达到v=18m/s，油污的回收率为多少？若小油珠的比荷只与电流的平方根成正比，要使油污的回收率仍达到100％，则通电电流是速度为v0时的多少倍？
21．如图所示，在xOy平面（纸面）内，x＞0空间存在方向垂直纸面向外的匀强磁场，第三象限空间存在方向沿x轴正方向的匀强电场。一质量为m、电荷量为q的带正电粒子（不计重力），以大小为v、方向与y轴正方向夹角θ＝60°的速度沿纸面从坐标为（0，L）的P1点进入磁场中，然后从坐标为（0，L）的P2点进入电场区域，最后从x轴上的P3点（图中未画出）垂直于x轴射出电场。求：
（1）磁场的磁感应强度大小B；
（2）粒子从P1点运动到P2点所用的时间t；
（3）电场强度的大小E．
试卷第1页，共3页
参考答案：
1．D
2．D
3．A
4．A
5．A
6．C
7．A
8．D
9．B
10．D
11．C
12．D
13．洛伦兹力
14． 正确 正确 正确 错误
15．
16．1.5F
17．或
18．（1）；（2）
19．(1)qvB，方向与v垂直斜向上；(2)0.5qvB，方向垂直纸面向里；(3)不受洛伦兹力；(4)qvB，方向与v垂直斜向上
20．(1)指向出水口；(2)1T；(3)7.2m/s2；(4)63%；
21．（1）；（2）；（3）
