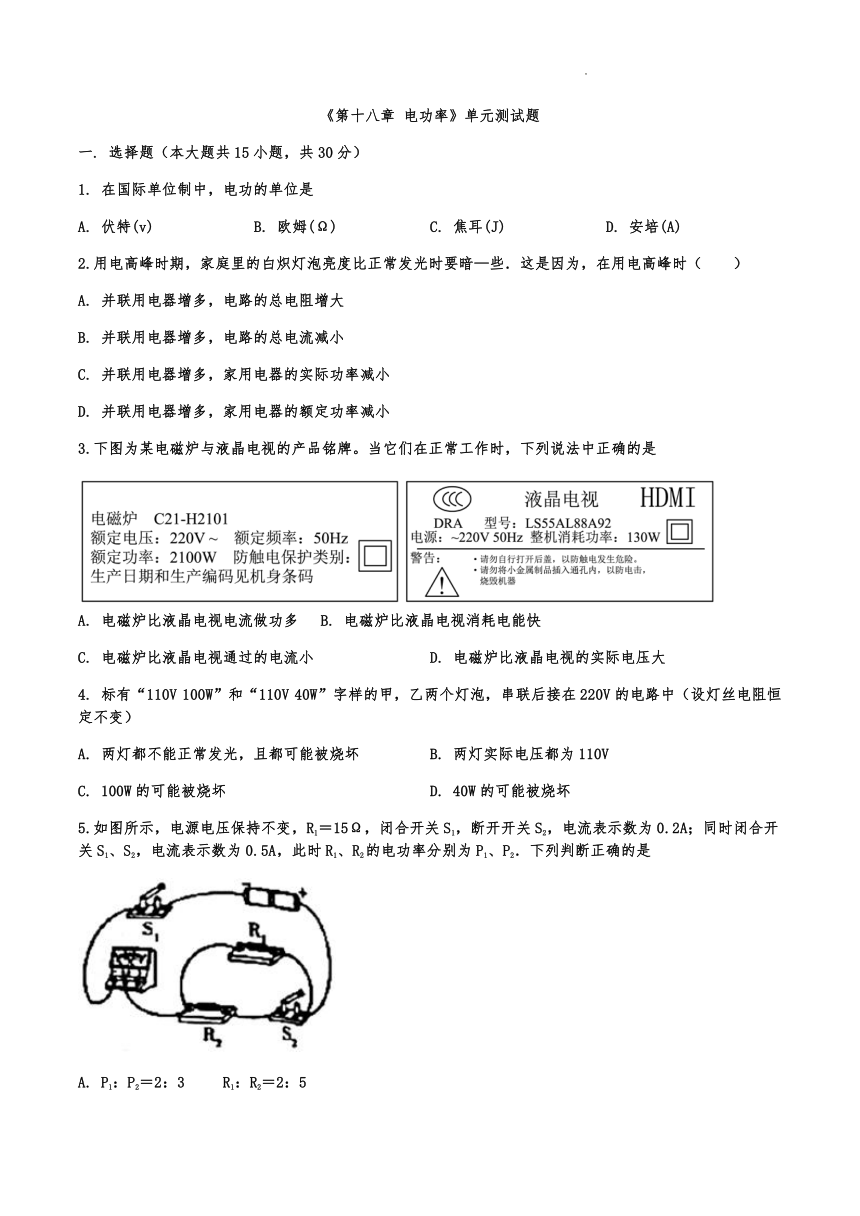

《第十八章 电功率》单元测试题
一. 选择题（本大题共15小题，共30分）
1. 在国际单位制中，电功的单位是
A. 伏特(v) B. 欧姆(Ω) C. 焦耳(J) D. 安培(A)
2.用电高峰时期，家庭里的白炽灯泡亮度比正常发光时要暗—些．这是因为，在用电高峰时（ ）
A. 并联用电器增多，电路的总电阻增大
B. 并联用电器增多，电路的总电流减小
C. 并联用电器增多，家用电器的实际功率减小
D. 并联用电器增多，家用电器的额定功率减小
3.下图为某电磁炉与液晶电视的产品铭牌。当它们在正常工作时，下列说法中正确的是
A. 电磁炉比液晶电视电流做功多 B. 电磁炉比液晶电视消耗电能快
C. 电磁炉比液晶电视通过的电流小 D. 电磁炉比液晶电视的实际电压大
4. 标有“110V 100W”和“110V 40W”字样的甲，乙两个灯泡，串联后接在220V的电路中（设灯丝电阻恒定不变）
A. 两灯都不能正常发光，且都可能被烧坏 B. 两灯实际电压都为110V
C. 100W的可能被烧坏 D. 40W的可能被烧坏
5.如图所示，电源电压保持不变，R1＝15Ω，闭合开关S1，断开开关S2，电流表示数为0.2A；同时闭合开关S1、S2，电流表示数为0.5A，此时R1、R2的电功率分别为P1、P2．下列判断正确的是
A. P1：P2＝2：3 R1：R2＝2：5
B. P1：P2＝2：3 R1：R2＝3：2
C. P1：P2＝3：2 R1：R2＝2：5
D. P1：P2＝3：2 R1：R2＝3：2

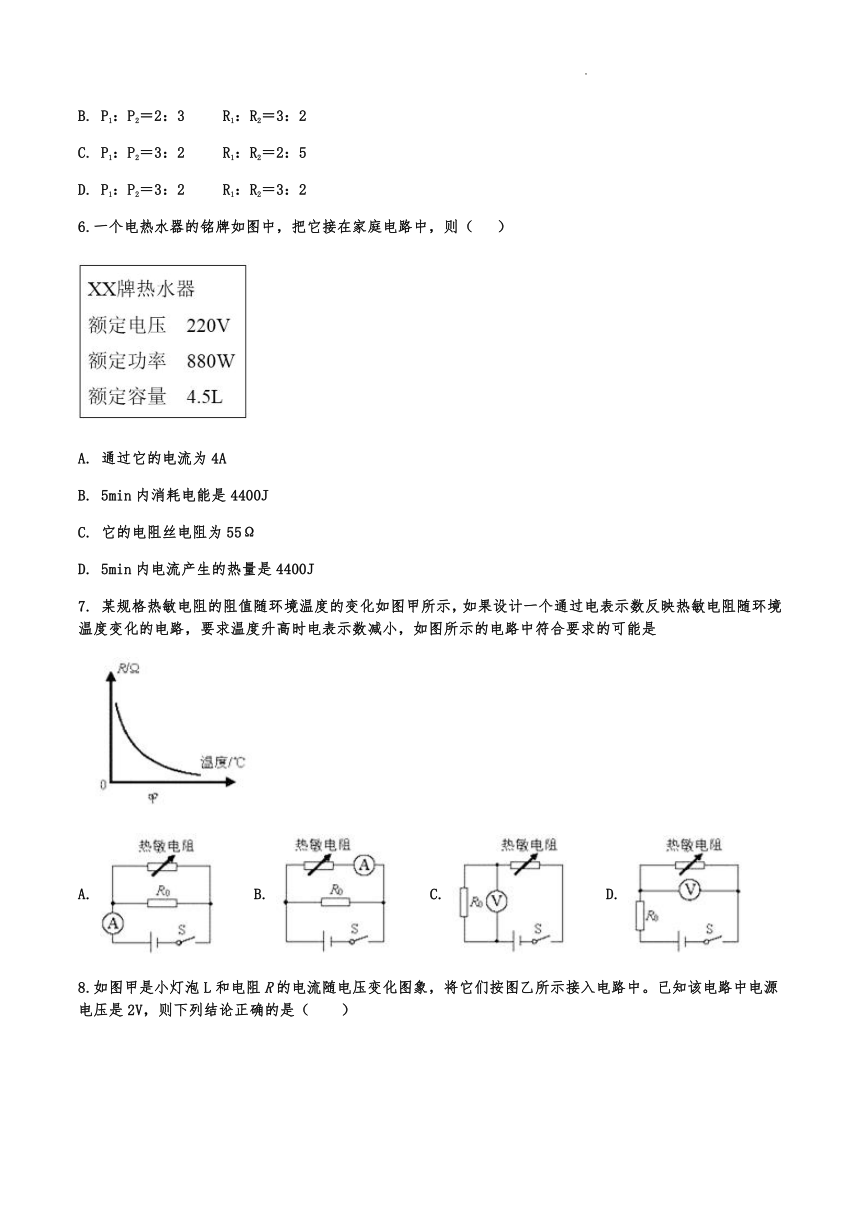

6.一个电热水器的铭牌如图中，把它接在家庭电路中，则（ ）
A. 通过它的电流为4A
B. 5min内消耗电能是4400J
C. 它的电阻丝电阻为55Ω
D. 5min内电流产生的热量是4400J
7. 某规格热敏电阻的阻值随环境温度的变化如图甲所示，如果设计一个通过电表示数反映热敏电阻随环境温度变化的电路，要求温度升高时电表示数减小，如图所示的电路中符合要求的可能是
A. B. C. D.

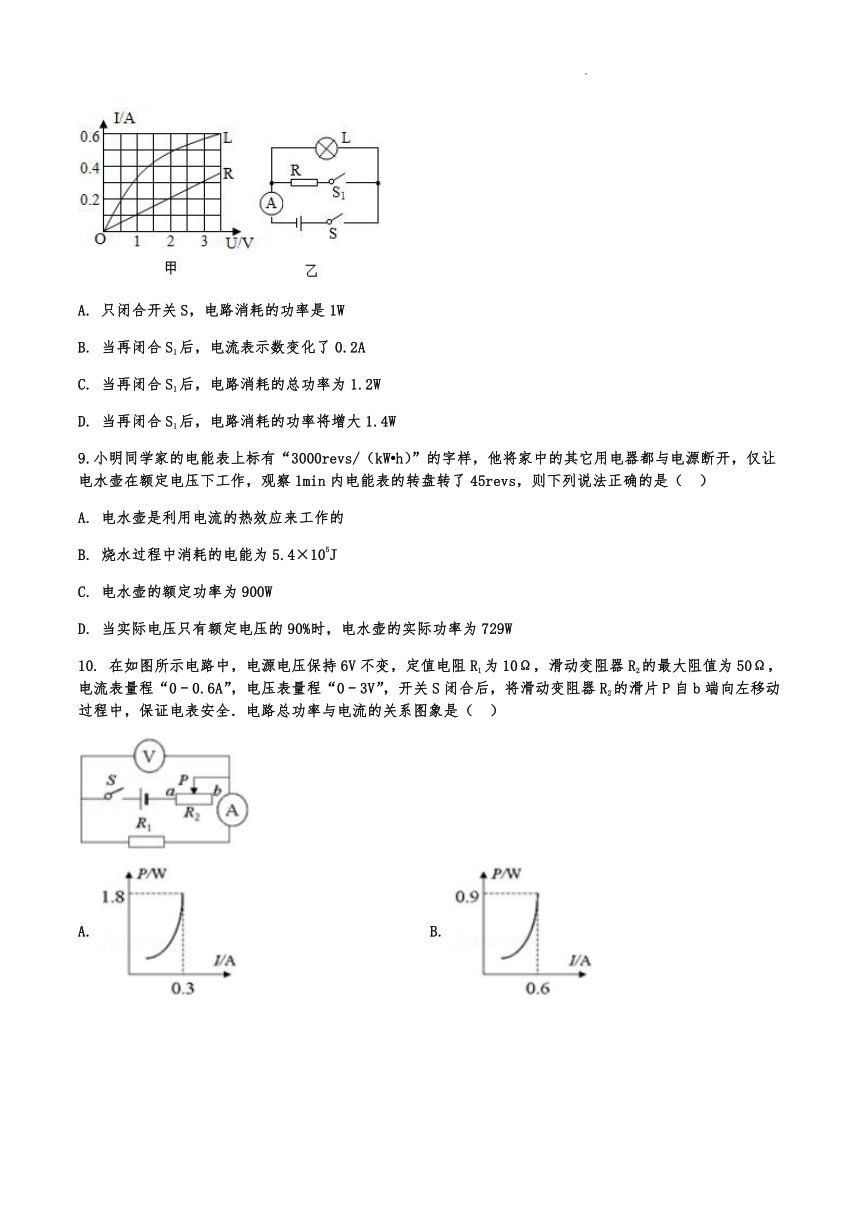

8.如图甲是小灯泡L和电阻R的电流随电压变化图象，将它们按图乙所示接入电路中。已知该电路中电源电压是2V，则下列结论正确的是（ ）
A. 只闭合开关S，电路消耗的功率是1W
B. 当再闭合S1后，电流表示数变化了0.2A
C. 当再闭合S1后，电路消耗的总功率为1.2W
D. 当再闭合S1后，电路消耗的功率将增大1.4W
9.小明同学家的电能表上标有“3000revs/（kW h）”的字样，他将家中的其它用电器都与电源断开，仅让电水壶在额定电压下工作，观察1min内电能表的转盘转了45revs，则下列说法正确的是（ ）
A. 电水壶是利用电流的热效应来工作的
B. 烧水过程中消耗的电能为5.4×105J
C. 电水壶的额定功率为900W
D. 当实际电压只有额定电压的90%时，电水壶的实际功率为729W
10. 在如图所示电路中，电源电压保持6V不变，定值电阻R1为10Ω，滑动变阻器R2的最大阻值为50Ω，电流表量程“0﹣0.6A”，电压表量程“0﹣3V”，开关S闭合后，将滑动变阻器R2的滑片P自b端向左移动过程中，保证电表安全．电路总功率与电流的关系图象是（ ）
A. B.
C. D.

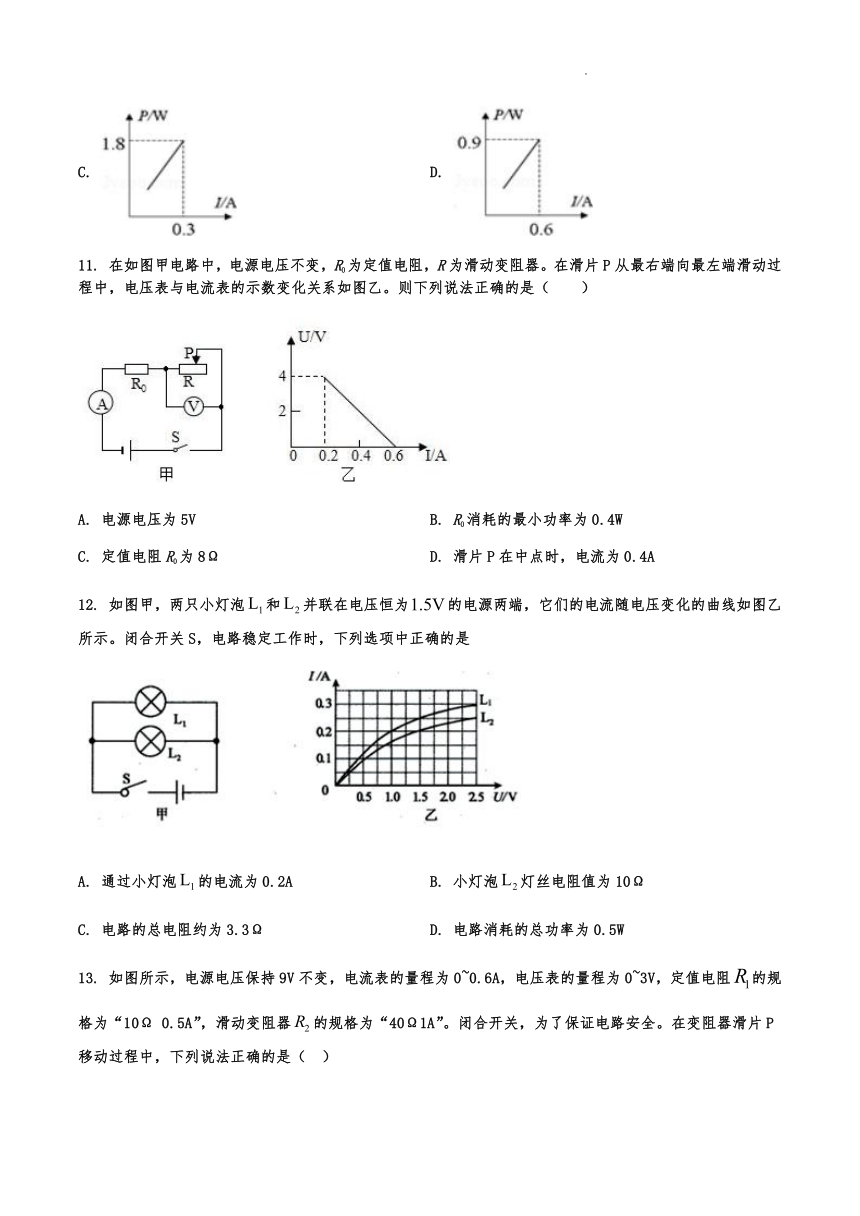

11. 在如图甲电路中，电源电压不变，R0为定值电阻，R为滑动变阻器。在滑片P从最右端向最左端滑动过程中，电压表与电流表的示数变化关系如图乙。则下列说法正确的是（ ）
A. 电源电压为5V B. R0消耗的最小功率为0.4W
C. 定值电阻R0为8Ω D. 滑片P在中点时，电流为0.4A
12. 如图甲，两只小灯泡和并联在电压恒为的电源两端，它们的电流随电压变化的曲线如图乙所示。闭合开关S，电路稳定工作时，下列选项中正确的是
A. 通过小灯泡的电流为0.2A B. 小灯泡灯丝电阻值为10Ω
C. 电路的总电阻约为3.3Ω D. 电路消耗的总功率为0.5W

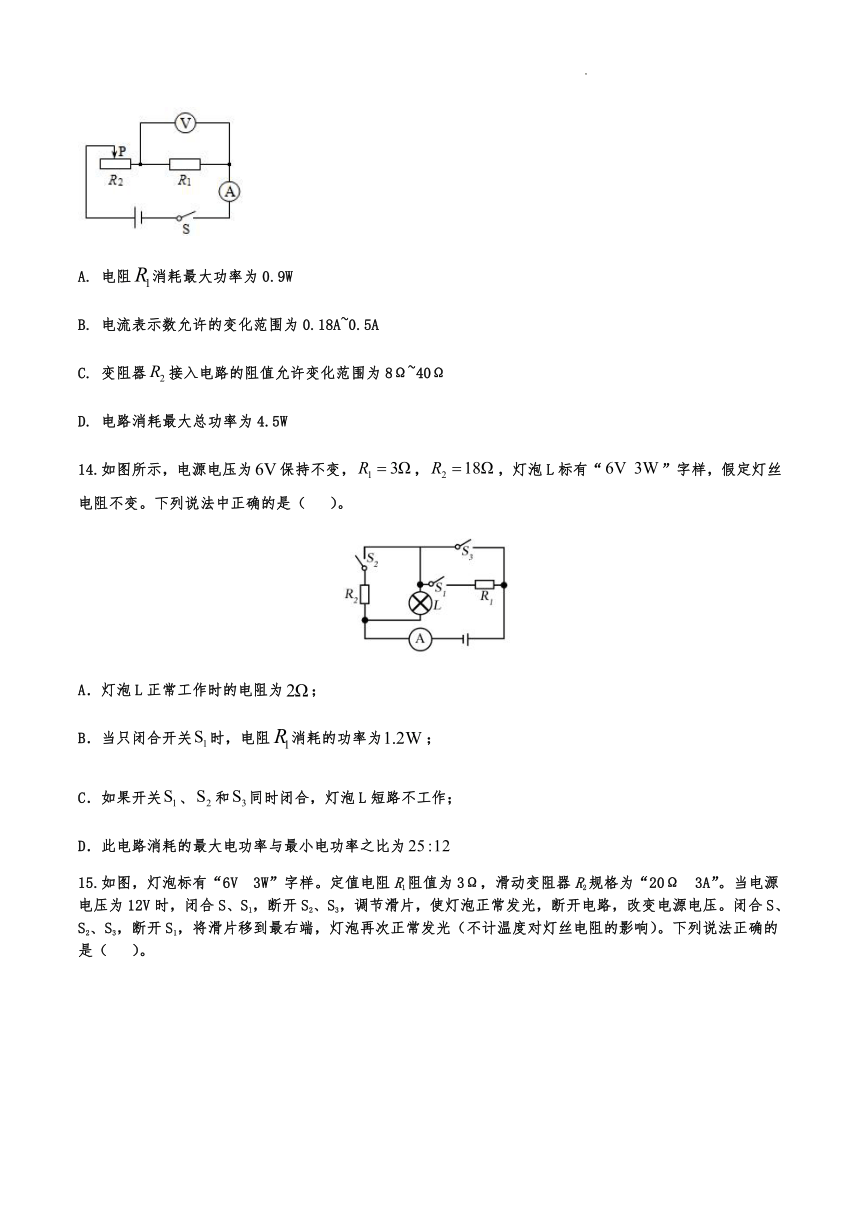

13. 如图所示，电源电压保持9V不变，电流表的量程为0~0.6A，电压表的量程为0~3V，定值电阻的规格为“10Ω 0.5A”，滑动变阻器的规格为“40Ω1A”。闭合开关，为了保证电路安全。在变阻器滑片P移动过程中，下列说法正确的是（ ）
A. 电阻消耗最大功率为0.9W
B. 电流表示数允许的变化范围为0.18A~0.5A
C. 变阻器接入电路的阻值允许变化范围为8Ω~40Ω
D. 电路消耗最大总功率为4.5W
14.如图所示，电源电压为保持不变，，，灯泡L标有“”字样，假定灯丝电阻不变。下列说法中正确的是（ ）。
A．灯泡L正常工作时的电阻为；
B．当只闭合开关时，电阻消耗的功率为；
C．如果开关、和同时闭合，灯泡L短路不工作；
D．此电路消耗的最大电功率与最小电功率之比为
15.如图，灯泡标有“6V 3W”字样。定值电阻R1阻值为3Ω，滑动变阻器R2规格为“20Ω 3A”。当电源电压为12V时，闭合S、S1，断开S2、S3，调节滑片，使灯泡正常发光，断开电路，改变电源电压。闭合S、S2、S3，断开S1，将滑片移到最右端，灯泡再次正常发光（不计温度对灯丝电阻的影响）。下列说法正确的是（ ）。
A．电源电压为12V，灯泡正常发光时,R2接入电路的阻值为12Ω；
B．改变电源电压，灯泡再次正常发光时，电流表的示数为0.5A；
C．改变后的电源电压为7.5V；
D．前后两次灯泡正常发光时，电路消耗的总功率之比为2∶5
二、填空题（每空1分，共10分）
16.将标有“6V，3W”、“6V，6W”甲、乙两个灯泡，串联接在9V的电源上，闭合开关后发光较亮的是______，乙灯的实际功率是______W。
17. 电能表是测量_______的仪表。小易家上次查看电能表示数为，本次查看时电能表读数如图所示，他家在这段时间内消耗的电能为_______kW h。
18.某个用电器上标有“6V”字样，已知它的电流随电压变化的图象如图所示．根据该图象，可以求出：该用电器的电阻是_____Ω，它的额定功率是_____W．
19. 如图甲所示电路，小灯泡的阻值不随温度变化，电流表A1的量程为0~3A，A2的量程为0~0.6A，闭合开关S，电压表V示数为12V，小灯泡正常发光。在电路安全的情况下最大范围调节滑动变阻器R的滑片，电流表A1示数与R连入的阻值的关系图象如图乙所示。则小灯泡的额定功率为_______W，当滑动变阻器的滑片置于中点时，电流表A1的示数为_______A。
20. 如图所示，是一科技创新小组同学们设计的水位计工作原理图，绝缘浮子随水位的升降带动滑动变阻器R的金属滑杆P升降，通过电压表显示的数据来反应水位升降情况。水位最低时，滑杆P位于R的端处。L是一个指示灯，电路各部分接触良好，不计导线电阻。当水位上升时，电压表示数_______（填“变大”“变小”或者“不变”），指示灯变_______（填“亮”或者“暗”）。
三、作图题（每题2分，共4分）
21.请根据实物图，画出对应的电路图。
22.请按要求正确连接实物图。要求：定值电阻R与滑动变阻器串联，闭合开关S，将滑动变阻器的滑片向左移动，电压表和电流表的示数都变小，连线不能交叉。
四、实验题（每空1分，共12分）
23.如图所示小蕾同学在研究“电流通过导体产生热量的多少与电流、电阻是否有关”时，采用了如图所示的实验装置，其中a、b、c、d四个相同的容器密闭着等量空气，将1、2和3、4导线分别接到电源两端．
（1）实验中通过观察U形管中____的变化来比较电流通过电阻丝产生热量的多少．这种实验方法叫____．下面实验也用这种实验方法的是____．
A．认识电压时，我们用水压来类比
B．用光线来描述光通过的路径
C．把敲响的音叉来接触水面，看有没有溅起水花，来判断音叉有没有振动
D．用斜面和小车来研究阻力对物体的影响
（2）甲图所示的装置是用来研究电流通过电阻丝产生的热量与____的关系，通电一段时间，____（选填“a”或“b”）容器中电流产生的热量较多．
（3）乙图所示的实验装置是用来研究电流通过电阻丝产生的热量与____的关系，通电一段时间，____（选填“c”或“d”）容器中电流产生的热量多．
24.在“测量小灯泡的电功率”实验中，电源电压有4V、6V、8V、10V、12V可选，待测小灯泡标有“6V”字样。小华按图甲连接电路，再将电压表接入电路。
序号 电压表示数U/V 电流表示数I/A 小灯泡功率P/W
1 1.6 0.30
2 0.42
3 4.0 0.53
（1）本实验的实验原理是______。
（2）实验前应将滑动变阻器R1的滑片P置于______（选填“A”或“B”）端。
（3）小华检查电路连接无误后，闭合开关S，发现小灯泡不亮，接下来应该观察的是_______。
（4）排除故障后，小华闭合开关S，将电压表和电流表示数记录在上表的序号1中。接着，先后将滑片P移到R1中间某处及另一端，将相应的电压表和电流表示数分别记录在上表序号2、3中。
①序号2数据中，电压表示数如图乙所示，为______V；
②分析数据可知，实验中小华将电压表接在______（选填“小灯泡”或“R1”）两端。
五、计算题（本题共两个大题，共14分）
25.如图所示，电源电压恒定，R1为定值电阻，灯泡L上标有“6V 3.6W”，将R2的滑片P移至b端，先闭合S、S2，电流表示数I=0.12A；再将R2的滑片P移至a端，L正常发光忽略温度对灯泡电阻的影响。
（1）求电源电压U；
（2）最后闭合S1，电流表示数变为I'=0.9A，求R1的阻值；
（3）若R2的滑片P的位置及各开关状态任意组合，求电路工作时的最小电功率。
26.如图甲所示电路，电源电压恒定，灯泡L标有“6V 6W” 的字样，R0为定值电阻。闭合开关，在滑片P由b端滑到a端的过程中，电压表示数与电流表示数关系图像如图乙所示，灯泡由较暗到正常发光，电路中的电流变为原来的2倍。求∶
（1）小灯泡L正常工作时的电流，及小灯泡正常工作10s消耗的电能；
（2） R0的电阻 ；
（3）当滑片P移到某一点c时，R上消耗的功率Pc与滑片移到b点时R上消耗的功率Pb之比为Pc∶Pb=33∶35，且此时R上消耗的功率Pc等于灯泡L和R0上消耗的总功率。求滑片P滑到c点时灯泡L的实际功率。（结果保留二位小数）
《第十八章 电功率》单元测试题参考答案
一. 选择题（本大题共15小题，共30分）
1. 在国际单位制中，电功的单位是
A. 伏特(v) B. 欧姆(Ω) C. 焦耳(J) D. 安培(A)
【答案】C
2.用电高峰时期，家庭里的白炽灯泡亮度比正常发光时要暗—些．这是因为，在用电高峰时（ ）
A. 并联用电器增多，电路的总电阻增大
B. 并联用电器增多，电路的总电流减小
C. 并联用电器增多，家用电器的实际功率减小
D. 并联用电器增多，家用电器的额定功率减小
【答案】C
3.下图为某电磁炉与液晶电视的产品铭牌。当它们在正常工作时，下列说法中正确的是
A. 电磁炉比液晶电视电流做功多 B. 电磁炉比液晶电视消耗电能快
C. 电磁炉比液晶电视通过的电流小 D. 电磁炉比液晶电视的实际电压大
【答案】B
4. 标有“110V 100W”和“110V 40W”字样的甲，乙两个灯泡，串联后接在220V的电路中（设灯丝电阻恒定不变）
A. 两灯都不能正常发光，且都可能被烧坏 B. 两灯实际电压都为110V
C. 100W的可能被烧坏 D. 40W的可能被烧坏
【答案】D
5.如图所示，电源电压保持不变，R1＝15Ω，闭合开关S1，断开开关S2，电流表示数为0.2A；同时闭合开关S1、S2，电流表示数为0.5A，此时R1、R2的电功率分别为P1、P2．下列判断正确的是
A. P1：P2＝2：3 R1：R2＝2：5
B. P1：P2＝2：3 R1：R2＝3：2
C. P1：P2＝3：2 R1：R2＝2：5
D. P1：P2＝3：2 R1：R2＝3：2
【答案】B
6.一个电热水器的铭牌如图中，把它接在家庭电路中，则（ ）
A. 通过它的电流为4A
B. 5min内消耗电能是4400J
C. 它的电阻丝电阻为55Ω
D. 5min内电流产生的热量是4400J
【答案】AC
7. 某规格热敏电阻的阻值随环境温度的变化如图甲所示，如果设计一个通过电表示数反映热敏电阻随环境温度变化的电路，要求温度升高时电表示数减小，如图所示的电路中符合要求的可能是
A. B. C. D.
【答案】D
8.如图甲是小灯泡L和电阻R的电流随电压变化图象，将它们按图乙所示接入电路中。已知该电路中电源电压是2V，则下列结论正确的是（ ）
A. 只闭合开关S，电路消耗的功率是1W
B. 当再闭合S1后，电流表示数变化了0.2A
C. 当再闭合S1后，电路消耗的总功率为1.2W
D. 当再闭合S1后，电路消耗的功率将增大1.4W
【答案】AB
9.小明同学家的电能表上标有“3000revs/（kW h）”的字样，他将家中的其它用电器都与电源断开，仅让电水壶在额定电压下工作，观察1min内电能表的转盘转了45revs，则下列说法正确的是（ ）
A. 电水壶是利用电流的热效应来工作的
B. 烧水过程中消耗的电能为5.4×105J
C. 电水壶的额定功率为900W
D. 当实际电压只有额定电压的90%时，电水壶的实际功率为729W
【答案】ACD
10. 在如图所示电路中，电源电压保持6V不变，定值电阻R1为10Ω，滑动变阻器R2的最大阻值为50Ω，电流表量程“0﹣0.6A”，电压表量程“0﹣3V”，开关S闭合后，将滑动变阻器R2的滑片P自b端向左移动过程中，保证电表安全．电路总功率与电流的关系图象是（ ）
A. B.
C. D.
【答案】C
11. 在如图甲电路中，电源电压不变，R0为定值电阻，R为滑动变阻器。在滑片P从最右端向最左端滑动过程中，电压表与电流表的示数变化关系如图乙。则下列说法正确的是（ ）
A. 电源电压为5V B. R0消耗的最小功率为0.4W
C. 定值电阻R0为8Ω D. 滑片P在中点时，电流为0.4A
【答案】B
12. 如图甲，两只小灯泡和并联在电压恒为的电源两端，它们的电流随电压变化的曲线如图乙所示。闭合开关S，电路稳定工作时，下列选项中正确的是
A. 通过小灯泡的电流为0.2A B. 小灯泡灯丝电阻值为10Ω
C. 电路的总电阻约为3.3Ω D. 电路消耗的总功率为0.5W
【答案】C
13. 如图所示，电源电压保持9V不变，电流表的量程为0~0.6A，电压表的量程为0~3V，定值电阻的规格为“10Ω 0.5A”，滑动变阻器的规格为“40Ω1A”。闭合开关，为了保证电路安全。在变阻器滑片P移动过程中，下列说法正确的是（ ）
A. 电阻消耗最大功率为0.9W
B. 电流表示数允许的变化范围为0.18A~0.5A
C. 变阻器接入电路的阻值允许变化范围为8Ω~40Ω
D. 电路消耗最大总功率为4.5W
【答案】A
14.如图所示，电源电压为保持不变，，，灯泡L标有“”字样，假定灯丝电阻不变。下列说法中正确的是（ ）。
A．灯泡L正常工作时的电阻为；
B．当只闭合开关时，电阻消耗的功率为；
C．如果开关、和同时闭合，灯泡L短路不工作；
D．此电路消耗的最大电功率与最小电功率之比为
【答案】D。
15.如图，灯泡标有“6V 3W”字样。定值电阻R1阻值为3Ω，滑动变阻器R2规格为“20Ω 3A”。当电源电压为12V时，闭合S、S1，断开S2、S3，调节滑片，使灯泡正常发光，断开电路，改变电源电压。闭合S、S2、S3，断开S1，将滑片移到最右端，灯泡再次正常发光（不计温度对灯丝电阻的影响）。下列说法正确的是（ ）。
A．电源电压为12V，灯泡正常发光时,R2接入电路的阻值为12Ω；
B．改变电源电压，灯泡再次正常发光时，电流表的示数为0.5A；
C．改变后的电源电压为7.5V；
D．前后两次灯泡正常发光时，电路消耗的总功率之比为2∶5
【答案】D。
二、填空题（每空1分，共10分）
16.将标有“6V，3W”、“6V，6W”甲、乙两个灯泡，串联接在9V的电源上，闭合开关后发光较亮的是______，乙灯的实际功率是______W。
【答案】 ①. 甲灯 ②. 1.5W
17. 电能表是测量_______的仪表。小易家上次查看电能表示数为，本次查看时电能表读数如图所示，他家在这段时间内消耗的电能为_______kW h。
【答案】 ①. 电能 ②. 90.3
18.某个用电器上标有“6V”字样，已知它的电流随电压变化的图象如图所示．根据该图象，可以求出：该用电器的电阻是_____Ω，它的额定功率是_____W．
【答案】 (1). 60 (2). 0.6
19. 如图甲所示电路，小灯泡的阻值不随温度变化，电流表A1的量程为0~3A，A2的量程为0~0.6A，闭合开关S，电压表V示数为12V，小灯泡正常发光。在电路安全的情况下最大范围调节滑动变阻器R的滑片，电流表A1示数与R连入的阻值的关系图象如图乙所示。则小灯泡的额定功率为_______W，当滑动变阻器的滑片置于中点时，电流表A1的示数为_______A。
【答案】 ①. 14.4 ②. 1.6
20. 如图所示，是一科技创新小组同学们设计的水位计工作原理图，绝缘浮子随水位的升降带动滑动变阻器R的金属滑杆P升降，通过电压表显示的数据来反应水位升降情况。水位最低时，滑杆P位于R的端处。L是一个指示灯，电路各部分接触良好，不计导线电阻。当水位上升时，电压表示数_______（填“变大”“变小”或者“不变”），指示灯变_______（填“亮”或者“暗”）。
【答案】 (1). 变大 (2). 暗
三、作图题（每题2分，共4分）
21.请根据实物图，画出对应的电路图。
【答案】
22.请按要求正确连接实物图。要求：定值电阻R与滑动变阻器串联，闭合开关S，将滑动变阻器的滑片向左移动，电压表和电流表的示数都变小，连线不能交叉。
【答案】
四、实验题（每空1分，共12分）
23.如图所示小蕾同学在研究“电流通过导体产生热量的多少与电流、电阻是否有关”时，采用了如图所示的实验装置，其中a、b、c、d四个相同的容器密闭着等量空气，将1、2和3、4导线分别接到电源两端．
（1）实验中通过观察U形管中____的变化来比较电流通过电阻丝产生热量的多少．这种实验方法叫____．下面实验也用这种实验方法的是____．
A．认识电压时，我们用水压来类比
B．用光线来描述光通过的路径
C．把敲响的音叉来接触水面，看有没有溅起水花，来判断音叉有没有振动
D．用斜面和小车来研究阻力对物体的影响
（2）甲图所示的装置是用来研究电流通过电阻丝产生的热量与____的关系，通电一段时间，____（选填“a”或“b”）容器中电流产生的热量较多．
（3）乙图所示的实验装置是用来研究电流通过电阻丝产生的热量与____的关系，通电一段时间，____（选填“c”或“d”）容器中电流产生的热量多．
【答案】(1). 液面变化 (2). 转换法 (3). C (4). 电阻 (5). b (6). 电流 (7). c
24.在“测量小灯泡的电功率”实验中，电源电压有4V、6V、8V、10V、12V可选，待测小灯泡标有“6V”字样。小华按图甲连接电路，再将电压表接入电路。
序号 电压表示数U/V 电流表示数I/A 小灯泡功率P/W
1 1.6 0.30
2 0.42
3 4.0 0.53
（1）本实验的实验原理是______。
（2）实验前应将滑动变阻器R1的滑片P置于______（选填“A”或“B”）端。
（3）小华检查电路连接无误后，闭合开关S，发现小灯泡不亮，接下来应该观察的是_______。
（4）排除故障后，小华闭合开关S，将电压表和电流表示数记录在上表的序号1中。接着，先后将滑片P移到R1中间某处及另一端，将相应的电压表和电流表示数分别记录在上表序号2、3中。
①序号2数据中，电压表示数如图乙所示，为______V；
②分析数据可知，实验中小华将电压表接在______（选填“小灯泡”或“R1”）两端。
【答案】P=UI；A；电流表是否有示数；2.5；R1。
五、计算题（本题共两个大题，共14分）
25.如图所示，电源电压恒定，R1为定值电阻，灯泡L上标有“6V 3.6W”，将R2的滑片P移至b端，先闭合S、S2，电流表示数I=0.12A；再将R2的滑片P移至a端，L正常发光忽略温度对灯泡电阻的影响。
（1）求电源电压U；
（2）最后闭合S1，电流表示数变为I'=0.9A，求R1的阻值；
（3）若R2的滑片P的位置及各开关状态任意组合，求电路工作时的最小电功率。
【答案】（1）6V；（2）20Ω；（3）0.6W
26.如图甲所示电路，电源电压恒定，灯泡L标有“6V 6W” 的字样，R0为定值电阻。闭合开关，在滑片P由b端滑到a端的过程中，电压表示数与电流表示数关系图像如图乙所示，灯泡由较暗到正常发光，电路中的电流变为原来的2倍。求∶
（1）小灯泡L正常工作时的电流，及小灯泡正常工作10s消耗的电能；
（2） R0的电阻 ；
（3）当滑片P移到某一点c时，R上消耗的功率Pc与滑片移到b点时R上消耗的功率Pb之比为Pc∶Pb=33∶35，且此时R上消耗的功率Pc等于灯泡L和R0上消耗的总功率。求滑片P滑到c点时灯泡L的实际功率。（结果保留二位小数）
【答案】（1）1A，60J；（2）6Ω；（3）1.49W。
