2021-2022学年人教版（2019）选择性必修第二册第一章第4节质谱仪与回旋加速器
综合提升
一、单选题
1、 中核集团研发的“超导质子回旋加速器”，能够将质子加速至光速的。用如图所示的回旋加速器加速粒子，两D形金属盒接高频交流电极，使粒子通过两D形金属盒间的狭缝时得到加速，两D形金属盒处于方向垂直盒底的匀强磁场中，下列操作能使带电粒子射出时的动能增大的是（ ）
A．增大D形金属盒的半径 B．减小D形金属盒的半径
C．增大狭缝间的加速电压 D．减小狭缝间的加速电压
2、 如图所示，甲是回旋加速器的原理图，乙是研究自感现象的实验电路图，丙是欧姆表的内部电路图，丁图是速度选择器，下列说法正确的是（ ）
A．甲图是加速带电粒子的装置，其加速电压越大，带电粒子最后获得的速度变大
B．乙图电路开关断开瞬间，灯泡A可能会突然闪亮一下
C．丙图在测量电阻时，电流从A经过R流向B
D．丁图中电子从右向左运动时，可能是直线运动

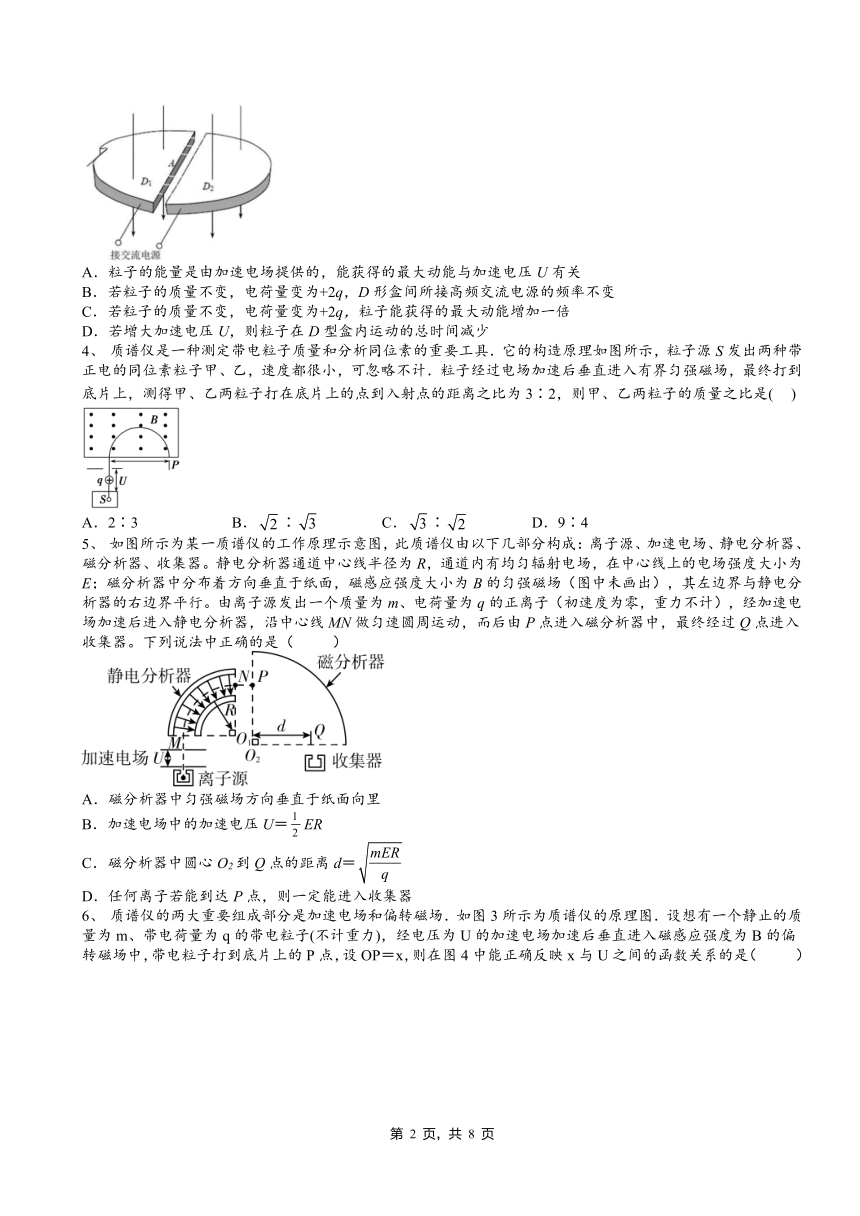

3、 如图为回旋加速器的示意图，真空容器D形盒放在与盒面垂直的匀强磁场中，且磁感应强度B保持不变。两盒间狭缝间距很小，粒子从粒子源A处（D形盒圆心）进入加速电场（初速度近似为零）。D形盒半径为R，粒子质量为m、电荷量为+q，两D形盒间接电压为U的高频交流电源。不考虑相对论效应，粒子所受重力和带电粒子穿过狭缝的时间不计。下列论述正确的是（ ）
A．粒子的能量是由加速电场提供的，能获得的最大动能与加速电压U有关
B．若粒子的质量不变，电荷量变为+2q，D形盒间所接高频交流电源的频率不变
C．若粒子的质量不变，电荷量变为+2q，粒子能获得的最大动能增加一倍
D．若增大加速电压U，则粒子在D型盒内运动的总时间减少
4、 质谱仪是一种测定带电粒子质量和分析同位素的重要工具．它的构造原理如图所示，粒子源S发出两种带正电的同位素粒子甲、乙，速度都很小，可忽略不计．粒子经过电场加速后垂直进入有界匀强磁场，最终打到底片上，测得甲、乙两粒子打在底片上的点到入射点的距离之比为3∶2，则甲、乙两粒子的质量之比是( )
A．2∶3 B．∶ C．∶ D．9∶4
5、 如图所示为某一质谱仪的工作原理示意图，此质谱仪由以下几部分构成：离子源、加速电场、静电分析器、磁分析器、收集器。静电分析器通道中心线半径为R，通道内有均匀辐射电场，在中心线上的电场强度大小为E；磁分析器中分布着方向垂直于纸面，磁感应强度大小为B的匀强磁场（图中未画出），其左边界与静电分析器的右边界平行。由离子源发出一个质量为m、电荷量为q的正离子（初速度为零，重力不计），经加速电场加速后进入静电分析器，沿中心线MN做匀速圆周运动，而后由P点进入磁分析器中，最终经过Q点进入收集器。下列说法中正确的是（ ）
A．磁分析器中匀强磁场方向垂直于纸面向里
B．加速电场中的加速电压U＝ER
C．磁分析器中圆心O2到Q点的距离d＝
D．任何离子若能到达P点，则一定能进入收集器

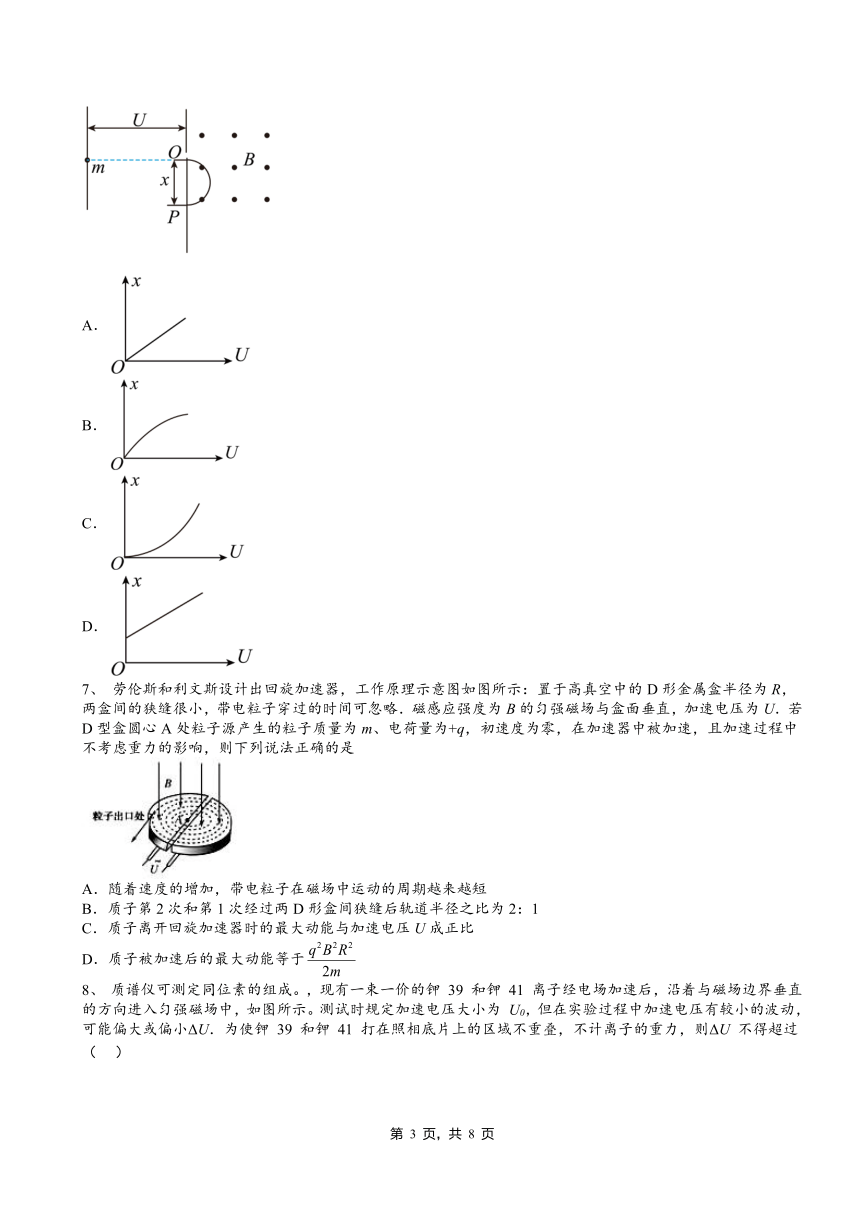

6、 质谱仪的两大重要组成部分是加速电场和偏转磁场．如图3所示为质谱仪的原理图．设想有一个静止的质量为m、带电荷量为q的带电粒子(不计重力)，经电压为U的加速电场加速后垂直进入磁感应强度为B的偏转磁场中，带电粒子打到底片上的P点，设OP＝x，则在图4中能正确反映x与U之间的函数关系的是（ ）
A．
B．
C．
D．
7、 劳伦斯和利文斯设计出回旋加速器，工作原理示意图如图所示：置于高真空中的D形金属盒半径为R，两盒间的狭缝很小，带电粒子穿过的时间可忽略．磁感应强度为B的匀强磁场与盒面垂直，加速电压为U．若D型盒圆心A处粒子源产生的粒子质量为m、电荷量为+q，初速度为零，在加速器中被加速，且加速过程中不考虑重力的影响，则下列说法正确的是
A．随着速度的增加，带电粒子在磁场中运动的周期越来越短
B．质子第2次和第1次经过两D形盒间狭缝后轨道半径之比为2：1
C．质子离开回旋加速器时的最大动能与加速电压U成正比
D．质子被加速后的最大动能等于

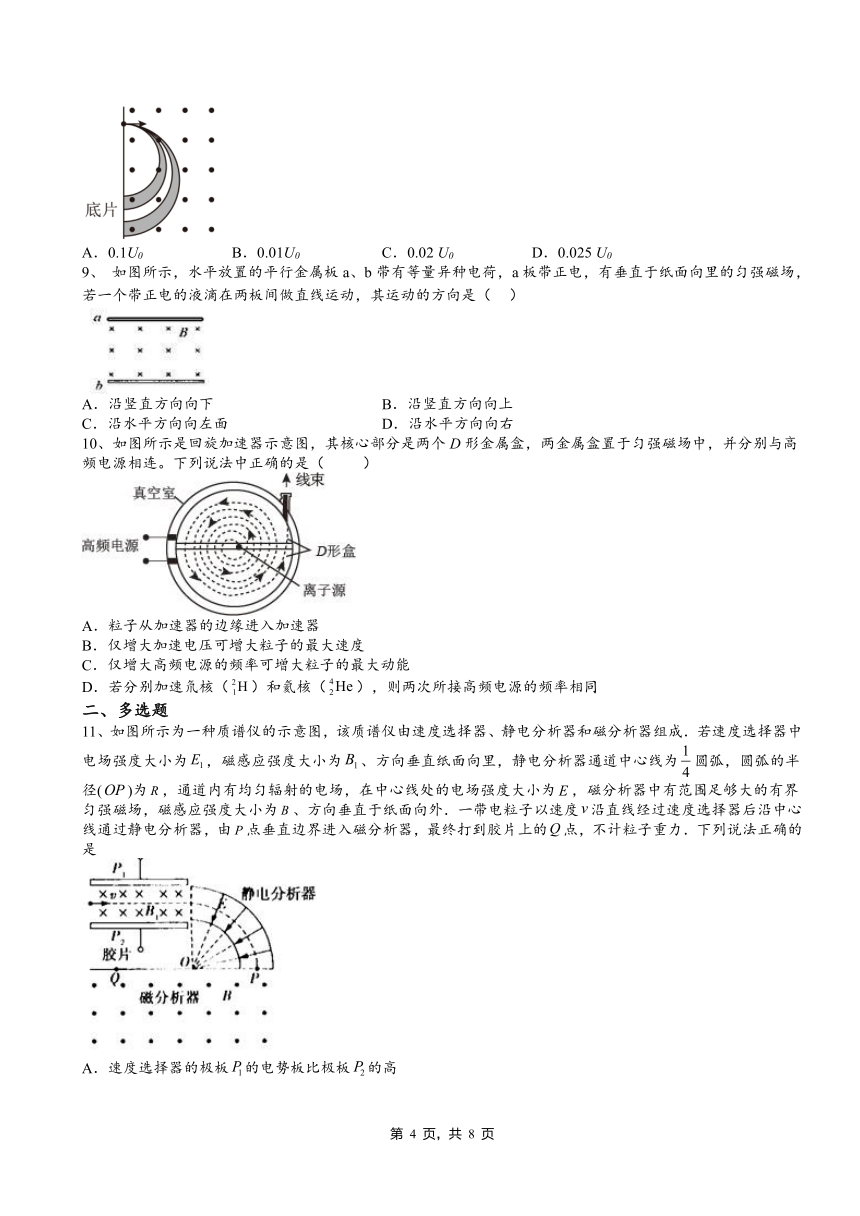

8、 质谱仪可测定同位素的组成。，现有一束一价的钾 39 和钾 41 离子经电场加速后，沿着与磁场边界垂直的方向进入匀强磁场中，如图所示。测试时规定加速电压大小为 U0，但在实验过程中加速电压有较小的波动，可能偏大或偏小ΔU．为使钾 39 和钾 41 打在照相底片上的区域不重叠，不计离子的重力，则ΔU 不得超过（ ）
A．0.1U0 B．0.01U0 C．0.02 U0 D．0.025 U0
9、 如图所示，水平放置的平行金属板a、b带有等量异种电荷，a板带正电，有垂直于纸面向里的匀强磁场，若一个带正电的液滴在两板间做直线运动，其运动的方向是（ ）
A．沿竖直方向向下 B．沿竖直方向向上
C．沿水平方向向左面 D．沿水平方向向右
10、如图所示是回旋加速器示意图，其核心部分是两个D形金属盒，两金属盒置于匀强磁场中，并分别与高频电源相连。下列说法中正确的是（ ）
A．粒子从加速器的边缘进入加速器
B．仅增大加速电压可增大粒子的最大速度
C．仅增大高频电源的频率可增大粒子的最大动能
D．若分别加速氘核（）和氦核（），则两次所接高频电源的频率相同
二、多选题
11、如图所示为一种质谱仪的示意图，该质谱仪由速度选择器、静电分析器和磁分析器组成．若速度选择器中电场强度大小为，磁感应强度大小为、方向垂直纸面向里，静电分析器通道中心线为圆弧，圆弧的半径()为，通道内有均匀辐射的电场，在中心线处的电场强度大小为，磁分析器中有范围足够大的有界匀强磁场，磁感应强度大小为、方向垂直于纸面向外．一带电粒子以速度沿直线经过速度选择器后沿中心线通过静电分析器，由点垂直边界进入磁分析器，最终打到胶片上的点，不计粒子重力．下列说法正确的是
A．速度选择器的极板的电势板比极板的高
B．粒子的速度
C．粒子的比荷为
D．两点间的距离为
12、一质谱仪的原理如图，粒子源产生的带电粒子(不计重力)经狭缝S1与S2之间的电场加速后进入速度选择器做直线运动，从小孔S3穿出再经磁场偏转最后打在照相底片上．已知磁场B1、B2的方向均垂直纸面向外．则
A．图中P1可能为电源负极
B．图中所示虚线可能为α粒子的轨迹
C．在速度选择器中粒子可以做加速运动
D．打在底片上的位置越靠近S3，粒子的荷质比越大
13、1930年劳伦斯制成了世界上第一台回旋加速器，其原理如图所示，这台加速器由两个铜质D形盒D1、D2构成，其间留有空隙，下列说法正确的是（ ）
A．带电粒子由加速器的中心附近进入加速器
B．带电粒子由加速器的边缘进入加速器
C．电场使带电粒子加速，磁场使带电粒子旋转
D．离子从D形盒射出时的动能与加速电场的电压无关
14、如图是一个回旋加速器示意图，其核心部分是两个D形金属盒，两金属盒置于匀强磁场中，并分别与高频电源相连．现分别加速氘核()和氦核()，下列说法中正确的是( )
A．它们的最大速度相同
B．它们的最大动能相同
C．两次所接高频电源的频率相同
D．仅增大高频电源的频率可增大粒子的最大动能
15、如图所示，一束带电粒子（不计重力）以一定的初速度沿直线通过由相互正交的匀强磁场B（方向垂直纸面，未画出）和匀强电场E组成的速度选择器，然后粒子通过平板S上的狭缝P，进入另一垂直纸面向外的匀强磁场，最终打在平板S上的A1A2之间。下列说法正确的是（ ）
A．通过狭缝P的粒子带正电
B．磁场B的方向垂直纸面向外
C．打在A1A2上的位置距P越远，粒子的速度越小
D．粒子打在A1A2上的位置距P越远，粒子的比荷（电荷量与质量的比）越大
三、解答题
16、回旋加速器是用来加速一群带电粒子使它们获得很大动能的仪器，其核心部分是两个D形金属盒，两盒分别和一高频交流电源两极相接，以便在盒内的窄缝中形成匀强电场，使粒子每次穿过狭缝时都得到加速，两盒放在磁感应强度为B的匀强磁场中，磁场方向垂直于盒底面，粒子源置于盒的圆心附近，若粒子源射出的粒子电荷量为q，质量为m，粒子最大回旋半径为Rmax。求：
（1）粒子在盒内做何种运动；
（2）所加交流电源频率及粒子角速度；
（3）粒子离开加速器时的最大速度及最大动能。
17、如图所示，两平行金属板间距为d，电势差为U，板间电场可视为匀强电场；金属板上方有一磁感应强度为B的匀强磁场．电荷量为+q、质量为m的粒子，由静止开始从正极板出发，经电场加速后射出，从M点进入磁场后做匀速圆周运动，从N点离开磁场．忽略重力的影响．
（1）求匀强电场场强E的大小；
（2）求粒子从电场射出时速度ν的大小；
（3）求M、N两点间距L的大小；保持粒子不变，请你说出一种增大间距L的方法．
2021-2022学年人教版（2019）选择性必修第二册第一章第4节质谱仪与回旋加速器（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 A B D D B B D D D D
二、多选题
题号 11 12 13 14 15
答案 AC BD ACD AC AB
三、解答题
16、（1）见解析；（2）；；（3）；
17、（1）；（2）；（3）只增大U或只减小B等．
