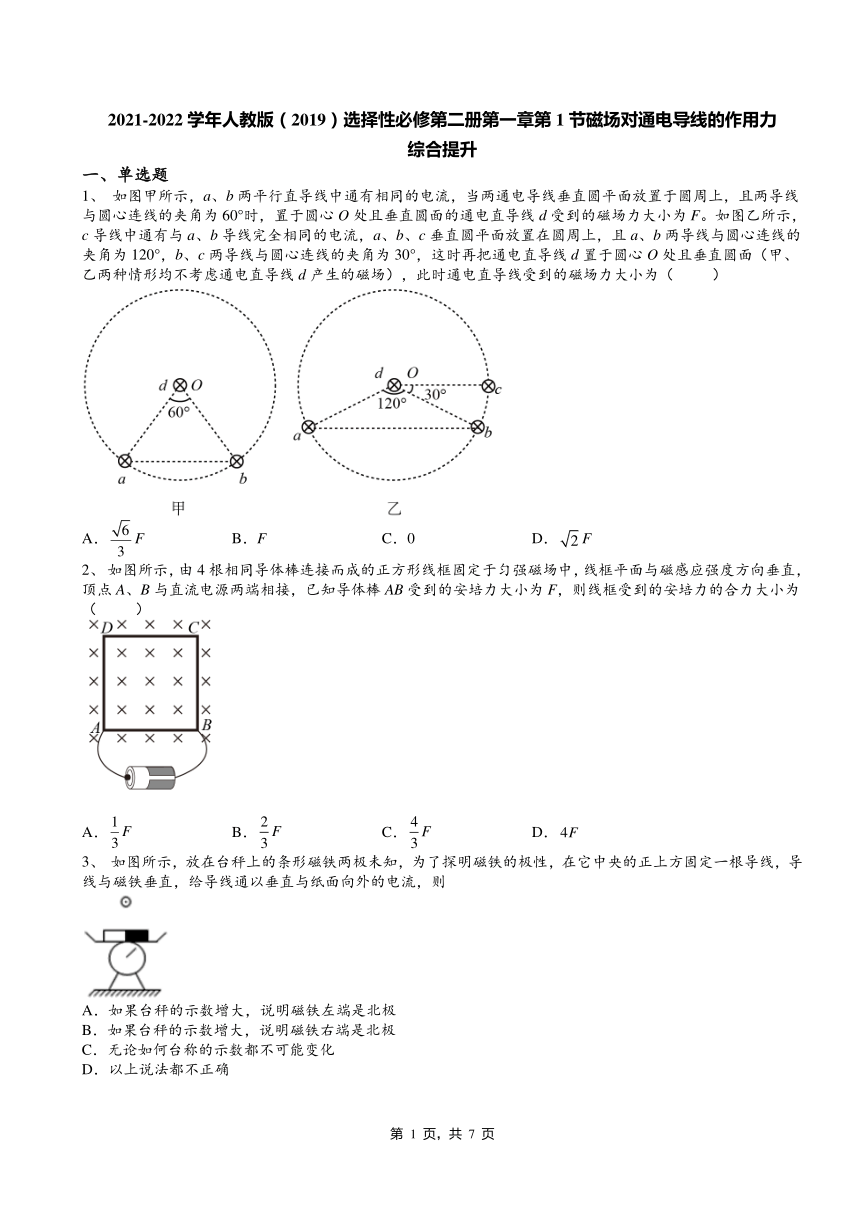

2021-2022学年人教版（2019）选择性必修第二册第一章第1节磁场对通电导线的作用力
综合提升
一、单选题
1、 如图甲所示，a、b两平行直导线中通有相同的电流，当两通电导线垂直圆平面放置于圆周上，且两导线与圆心连线的夹角为60°时，置于圆心O处且垂直圆面的通电直导线d受到的磁场力大小为F。如图乙所示，c导线中通有与a、b导线完全相同的电流，a、b、c垂直圆平面放置在圆周上，且a、b两导线与圆心连线的夹角为120°，b、c两导线与圆心连线的夹角为30°，这时再把通电直导线d置于圆心O处且垂直圆面（甲、乙两种情形均不考虑通电直导线d产生的磁场），此时通电直导线受到的磁场力大小为（ ）
A．F B．F C．0 D．F
2、 如图所示，由4根相同导体棒连接而成的正方形线框固定于匀强磁场中，线框平面与磁感应强度方向垂直，顶点A、B与直流电源两端相接，已知导体棒AB受到的安培力大小为F，则线框受到的安培力的合力大小为（ ）
A． B． C． D．
3、 如图所示，放在台秤上的条形磁铁两极未知，为了探明磁铁的极性，在它中央的正上方固定一根导线，导线与磁铁垂直，给导线通以垂直与纸面向外的电流，则
A．如果台秤的示数增大，说明磁铁左端是北极
B．如果台秤的示数增大，说明磁铁右端是北极
C．无论如何台称的示数都不可能变化
D．以上说法都不正确

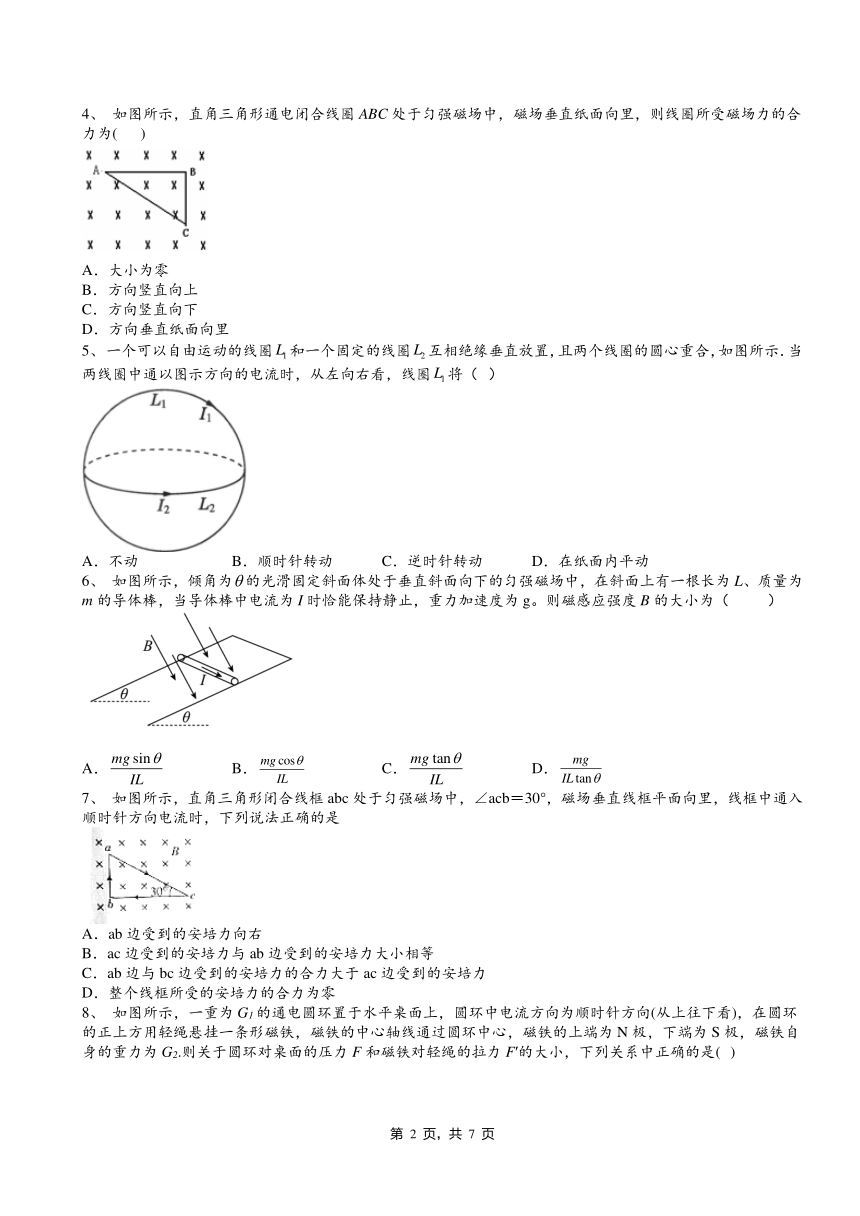

4、 如图所示，直角三角形通电闭合线圈ABC处于匀强磁场中，磁场垂直纸面向里，则线圈所受磁场力的合力为( )
A．大小为零
B．方向竖直向上
C．方向竖直向下
D．方向垂直纸面向里
5、 一个可以自由运动的线圈和一个固定的线圈互相绝缘垂直放置，且两个线圈的圆心重合，如图所示．当两线圈中通以图示方向的电流时，从左向右看，线圈将（ ）
A．不动 B．顺时针转动 C．逆时针转动 D．在纸面内平动
6、 如图所示，倾角为的光滑固定斜面体处于垂直斜面向下的匀强磁场中，在斜面上有一根长为L、质量为m的导体棒，当导体棒中电流为I时恰能保持静止，重力加速度为g。则磁感应强度B的大小为（ ）
A． B． C． D．
7、 如图所示，直角三角形闭合线框abc处于匀强磁场中，∠acb＝30°，磁场垂直线框平面向里，线框中通入顺时针方向电流时，下列说法正确的是
A．ab边受到的安培力向右
B．ac边受到的安培力与ab边受到的安培力大小相等
C．ab边与bc边受到的安培力的合力大于ac边受到的安培力
D．整个线框所受的安培力的合力为零

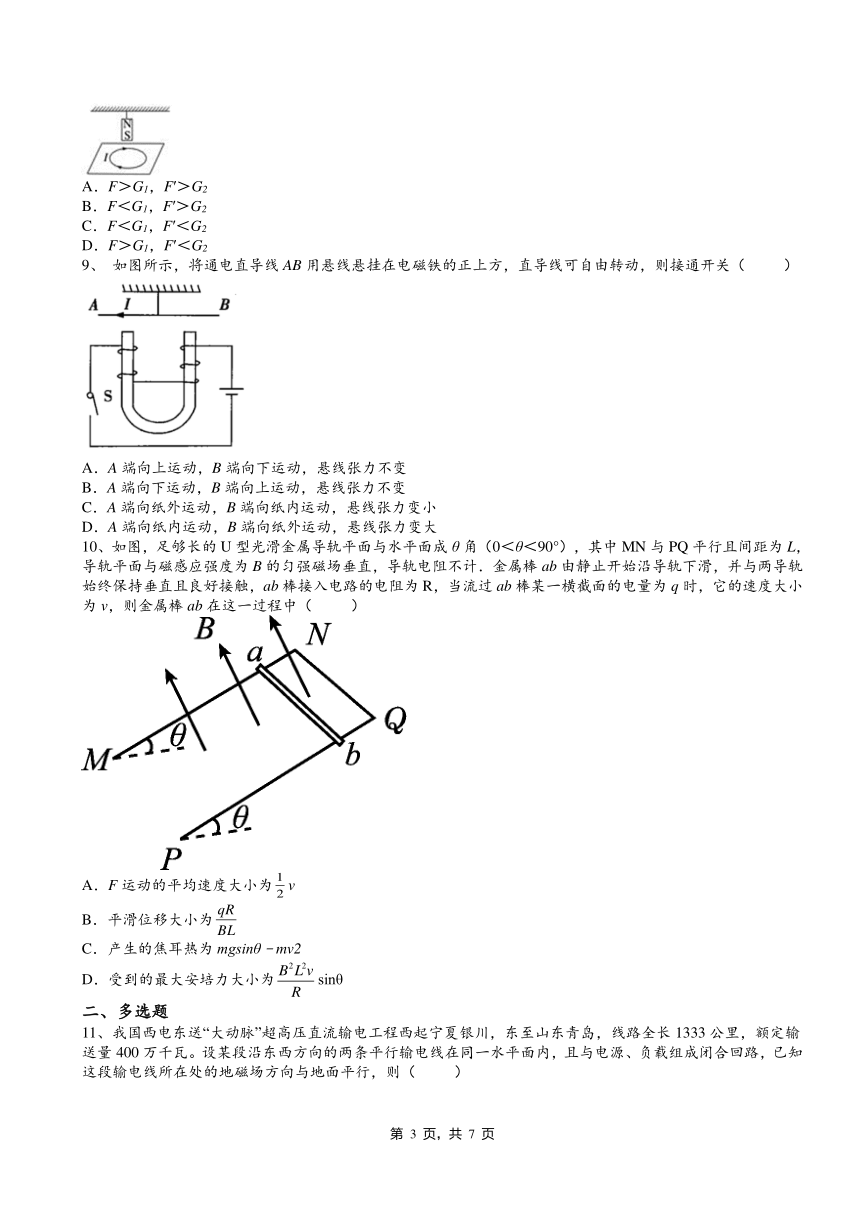

8、 如图所示，一重为G1的通电圆环置于水平桌面上，圆环中电流方向为顺时针方向(从上往下看)，在圆环的正上方用轻绳悬挂一条形磁铁，磁铁的中心轴线通过圆环中心，磁铁的上端为N极，下端为S极，磁铁自身的重力为G2.则关于圆环对桌面的压力F和磁铁对轻绳的拉力F′的大小，下列关系中正确的是( )
A．F＞G1，F′＞G2
B．F＜G1，F′＞G2
C．F＜G1，F′＜G2
D．F＞G1，F′＜G2
9、 如图所示，将通电直导线AB用悬线悬挂在电磁铁的正上方，直导线可自由转动，则接通开关（ ）
A．A端向上运动，B端向下运动，悬线张力不变
B．A端向下运动，B端向上运动，悬线张力不变
C．A端向纸外运动，B端向纸内运动，悬线张力变小
D．A端向纸内运动，B端向纸外运动，悬线张力变大
10、如图，足够长的U型光滑金属导轨平面与水平面成θ角（0＜θ＜90°），其中MN与PQ平行且间距为L，导轨平面与磁感应强度为B的匀强磁场垂直，导轨电阻不计．金属棒ab由静止开始沿导轨下滑，并与两导轨始终保持垂直且良好接触，ab棒接入电路的电阻为R，当流过ab棒某一横截面的电量为q时，它的速度大小为v，则金属棒ab在这一过程中（ ）
A．F运动的平均速度大小为v
B．平滑位移大小为
C．产生的焦耳热为mgsinθ﹣mv2
D．受到的最大安培力大小为sinθ
二、多选题
11、我国西电东送“大动脉”超高压直流输电工程西起宁夏银川，东至山东青岛，线路全长1333公里，额定输送量400万千瓦。设某段沿东西方向的两条平行输电线在同一水平面内，且与电源、负载组成闭合回路，已知这段输电线所在处的地磁场方向与地面平行，则（ ）
A．两条输电线中电流间相互作用的安培力为引力
B．两条输电线中电流间相互作用的安培力为斥力
C．地磁场对两条输电线中电流的作用力方向相反
D．地磁场对两条输电线中电流的作用力方向均竖直向上
12、如图中为一电子只在电场力或磁场力作用下的运动，其中可能的是（ ）
A．电子以固定的正点电荷Q为圆心绕Q做圆周运动
B． 电子在固定的等量异种点电荷+Q、－Q连线的中垂线上做直线运动
C．电子在图示的匀强磁场中沿图示虚线轨迹做圆周运动
D． 电子沿通电螺线管中心轴线做直线运动
13、如图所示，在直导线下方有一矩形线框，当直导线中通有方向如图所示且均匀增大的电流时，线框将
A．有顺时针方向的电流 B．有逆时针方向的电流
C．靠近直导线 D．远离直导线
14、如图所示，两根光滑金属导轨平行放置，导轨所在平面与水平面间的夹角为θ．整个装置处于匀强磁场中．金属杆ab垂直导轨放置，当杆中通有从a到b的恒定电流I时，金属杆ab刚好静止．则（ ）
A．磁场方向可能竖直向上
B．磁场方向竖直向下
C．ab所受安培力的方向可能平行导轨向上
D．ab所受安培力的方向可能平行导轨向下
15、如图所示，质量为m、长度为l的金属棒放置在横截面为圆弧的光滑轨道上，轨道处在竖直平面内，整个装置处于竖直方向的匀强磁场中，当金属棒通有垂直纸面向外的电流I时，金属棒静止于曲面某点，该点与圆心连线和水平线的夹角为θ，重力加速度为g。则下列说法正确的是（ ）
A．匀强磁场的方向竖直向上
B．匀强磁场的方向竖直向下
C．磁感应强度大小为
D．磁感应强度大小为
三、解答题
16、如图所示为一电流表的原理示意图。质量为m的匀质细金属棒MN的中点处通过一挂钩与一竖直悬挂的绝缘弹簧相连，绝缘弹簧的劲度系数为k。在矩形区域abcd内有匀强磁场，磁感应强度大小为B，方向垂直纸面向外。与MN的右端N连接的一绝缘轻指针可指示标尺上的示数，MN的长度大于。当MN中没有电流通过且处于平衡状态时，MN与矩形区域的cd边重合，当MN中有电流通过时，指针示数可表示电流的大小。重力加速度为g。
（1）当电流表示数为零时，弹簧的伸长量为多少？
（2）若要电流表正常工作，MN的哪一端应与电源正极相接？
（3）若，，，，则此电流表的量程是多少？（不计通电时电流产生的磁场的作用）
（4）在（3）的条件下，若将量程扩大为原来的2倍，磁感应强度应变为多大？
17、如图所示，斜面高为h，水平面上D、C两点距离为L。可以看成质点的物块从斜面顶点A处由静止释放，沿斜面AB和水平面BC运动，斜面和水平面衔接处用一长度可以忽略不计的光滑弯曲轨道连接，图中没有画出，不计经过衔接处B点的速度大小变化，最终物块停在 水平面上C点。已知物块与斜面和水平面间的滑动摩擦系数均为μ。请证明：斜面倾角θ稍微增加后，（不改变斜面粗糙程度）从同一位置A点由静止释放物块，如图中虚线所示，物块仍然停在同一位置C点。
2021-2022学年人教版（2019）选择性必修第二册第一章第1节磁场对通电导线的作用力（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 A C A A B A D D D B
二、多选题
题号 11 12 13 14 15
答案 BC AD BD AC BC
三、解答题
16、（1）；（2）M端；（3）0～2.5A；（4）0.1T
17、见解析所示
