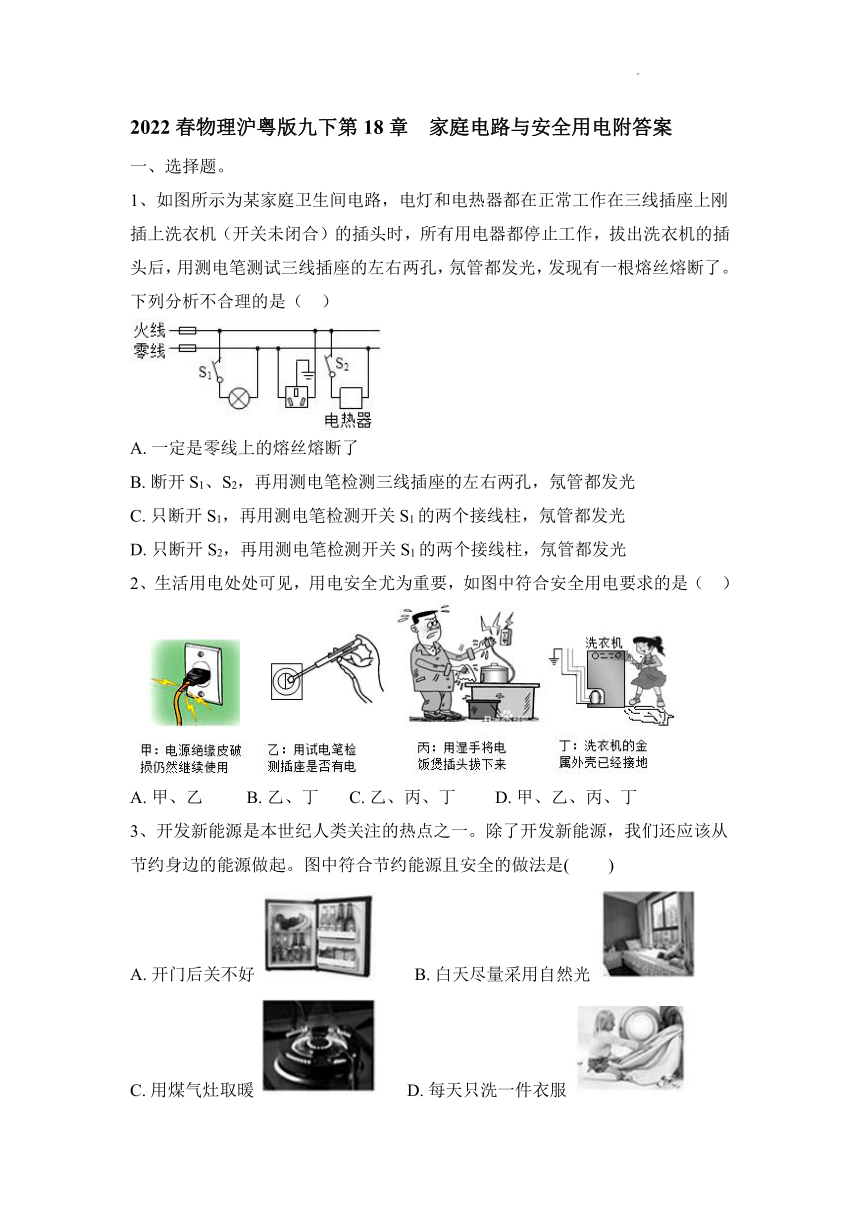

2022春物理沪粤版九下第18章 家庭电路与安全用电附答案
一、选择题。
1、如图所示为某家庭卫生间电路，电灯和电热器都在正常工作在三线插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三线插座的左右两孔，氖管都发光，发现有一根熔丝熔断了。下列分析不合理的是（ ）
A. 一定是零线上的熔丝熔断了
B. 断开S1、S2，再用测电笔检测三线插座的左右两孔，氖管都发光
C. 只断开S1，再用测电笔检测开关S1的两个接线柱，氖管都发光
D. 只断开S2，再用测电笔检测开关S1的两个接线柱，氖管都发光
2、生活用电处处可见，用电安全尤为重要，如图中符合安全用电要求的是（ ）
A. 甲、乙 B. 乙、丁 C. 乙、丙、丁 D. 甲、乙、丙、丁
3、开发新能源是本世纪人类关注的热点之一。除了开发新能源，我们还应该从节约身边的能源做起。图中符合节约能源且安全的做法是( )
A. 开门后关不好 B. 白天尽量采用自然光
C. 用煤气灶取暖 D. 每天只洗一件衣服
4、安装家庭电路时，从进户线到用电器之间有闸刀开关、电能表、熔断器，它们正确的排列顺序应是（ ）
A．闸刀开关、熔断器、电能表
B．电能表、闸刀开关、熔断器
C．熔断器、电能表、闸刀开关
D．电能表、熔断器、闸刀开关
5、如图所示是家庭电路的一部分，下列说法中正确的是（ ）
A. 若保险丝熔断了，可以用铜丝代替
B. 灯泡与开关的连接符合安全用电原则
C. 使用试电笔辨别火线时，手指要接触笔尖金属体
D. 电冰箱的插头插入三孔插座时，能使电冰箱的金属外壳接地
6、下列操作符合安全用电的是（ ）
A. 勤俭节约，电线只要能导电，即使破损了也应该继续使用
B. 为防止空气开关自动断开，应滴入少量胶水使其粘合
C. 在高压线下雨中漫步，感受科技与自然的美妙融合
D. 发现有人触电时，不应立即用手将其拉开，而是应先切断电源
7、最理想的新能源是（ ）
A. 太阳能 B. 风力发电 C. 氢燃料电池 D. 锂离子电池
8、下列几种有关电学知识的说法正确的是（ ）
A．插座与各用电器是串联的
B．如果用超导材料做成电热丝，能提高发热效率
C．在电路中，电源在工作时都是将其他形式能转化为电能
D．在电路中，功率越大的用电器消耗的电能越多

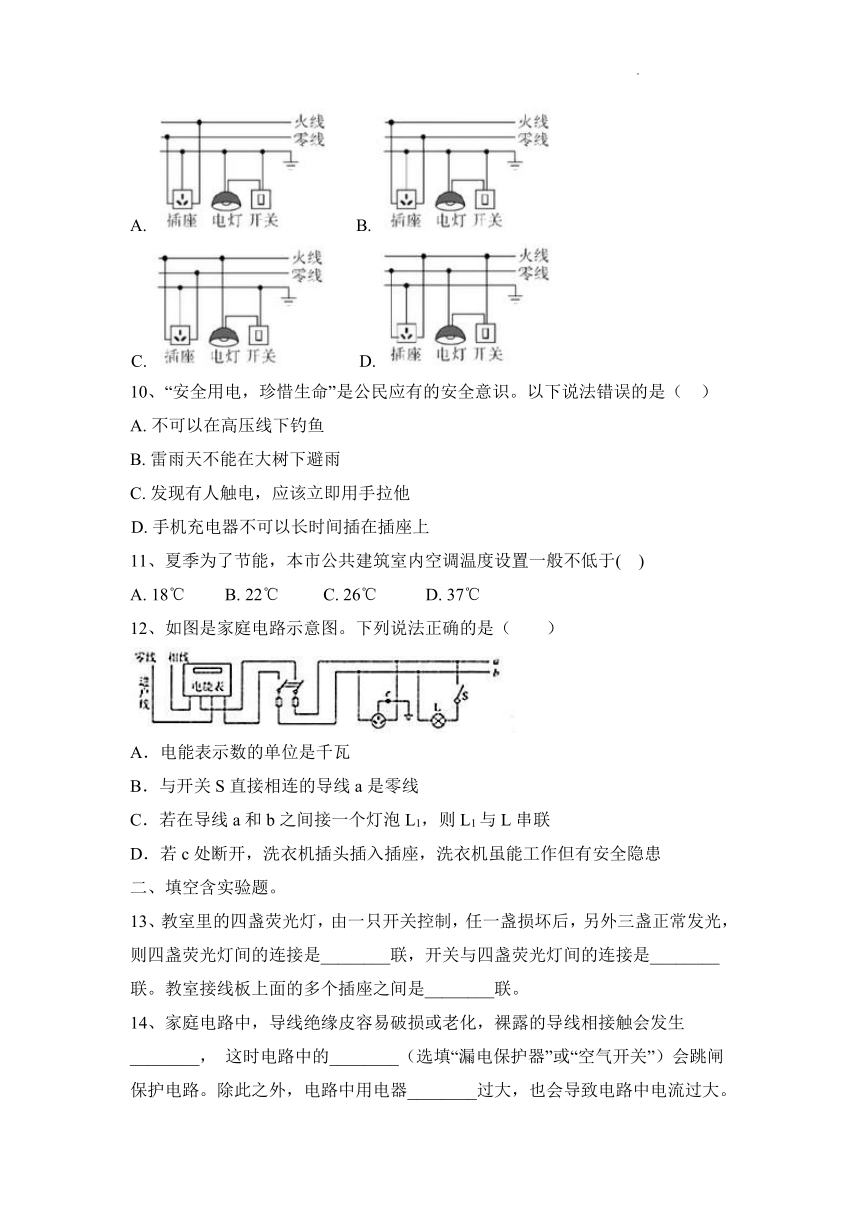

9、将电灯、开关和插座接入家庭电路中，接线正确的是（ ）
A. B.
C. D.
10、“安全用电，珍惜生命”是公民应有的安全意识。以下说法错误的是（ ）
A. 不可以在高压线下钓鱼
B. 雷雨天不能在大树下避雨
C. 发现有人触电，应该立即用手拉他
D. 手机充电器不可以长时间插在插座上
11、夏季为了节能，本市公共建筑室内空调温度设置一般不低于( )
A. 18℃ B. 22℃ C. 26℃ D. 37℃
12、如图是家庭电路示意图。下列说法正确的是（ ）
A．电能表示数的单位是千瓦
B．与开关S直接相连的导线a是零线
C．若在导线a和b之间接一个灯泡L1，则L1与L串联
D．若c处断开，洗衣机插头插入插座，洗衣机虽能工作但有安全隐患
二、填空含实验题。
13、教室里的四盏荧光灯，由一只开关控制，任一盏损坏后，另外三盏正常发光，则四盏荧光灯间的连接是________联，开关与四盏荧光灯间的连接是________联。教室接线板上面的多个插座之间是________联。
14、家庭电路中，导线绝缘皮容易破损或老化，裸露的导线相接触会发生________， 这时电路中的________（选填“漏电保护器”或“空气开关”）会跳闸保护电路。除此之外，电路中用电器________过大，也会导致电路中电流过大。

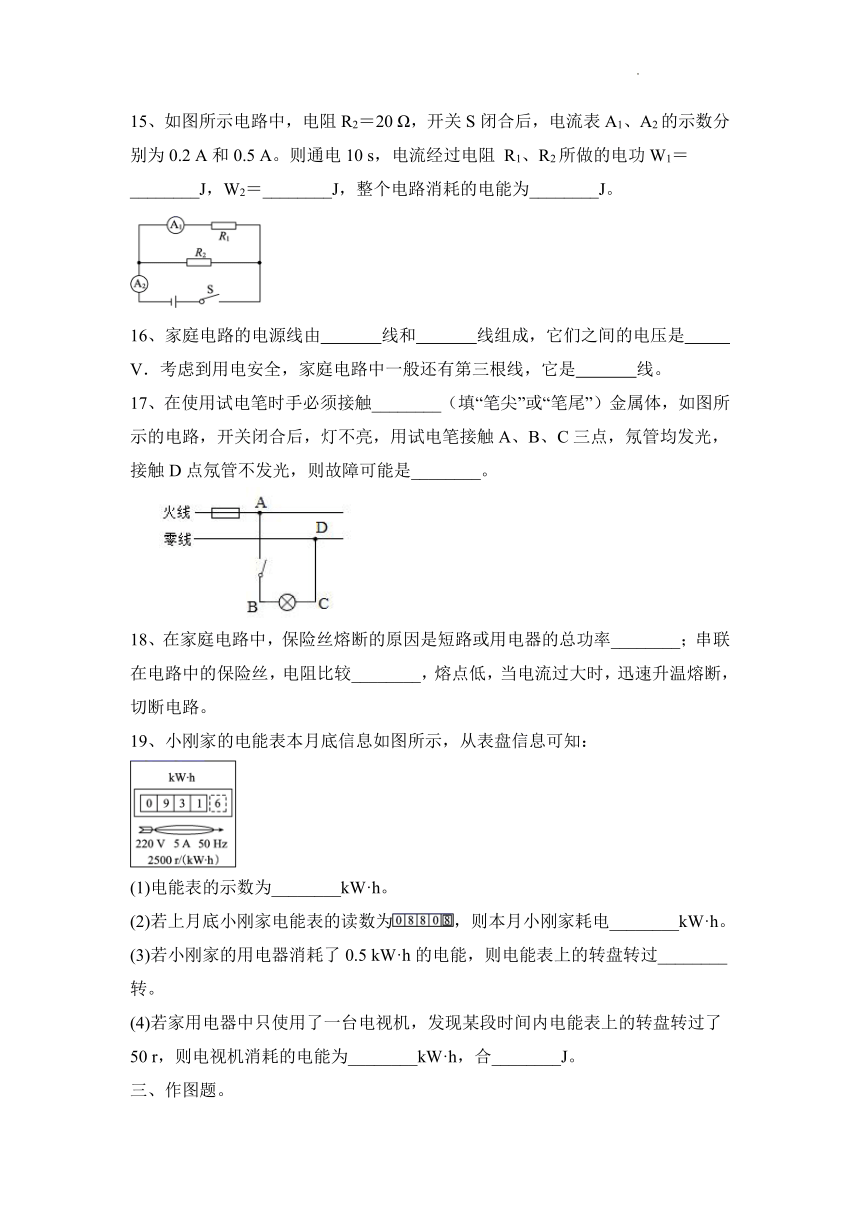

15、如图所示电路中，电阻R2＝20 Ω，开关S闭合后，电流表A1、A2的示数分别为0.2 A和0.5 A。则通电10 s，电流经过电阻 R1、R2所做的电功W1＝________J，W2＝________J，整个电路消耗的电能为________J。
16、家庭电路的电源线由 线和 线组成，它们之间的电压是 V．考虑到用电安全，家庭电路中一般还有第三根线，它是 线。
17、在使用试电笔时手必须接触________（填“笔尖”或“笔尾”）金属体，如图所示的电路，开关闭合后，灯不亮，用试电笔接触A、B、C三点，氖管均发光，接触D点氖管不发光，则故障可能是________。
18、在家庭电路中，保险丝熔断的原因是短路或用电器的总功率________；串联在电路中的保险丝，电阻比较________，熔点低，当电流过大时，迅速升温熔断，切断电路。
19、小刚家的电能表本月底信息如图所示，从表盘信息可知：
(1)电能表的示数为________kW·h。
(2)若上月底小刚家电能表的读数为，则本月小刚家耗电________kW·h。
(3)若小刚家的用电器消耗了0.5 kW·h的电能，则电能表上的转盘转过________转。
(4)若家用电器中只使用了一台电视机，发现某段时间内电能表上的转盘转过了50 r，则电视机消耗的电能为________kW·h，合________J。
三、作图题。

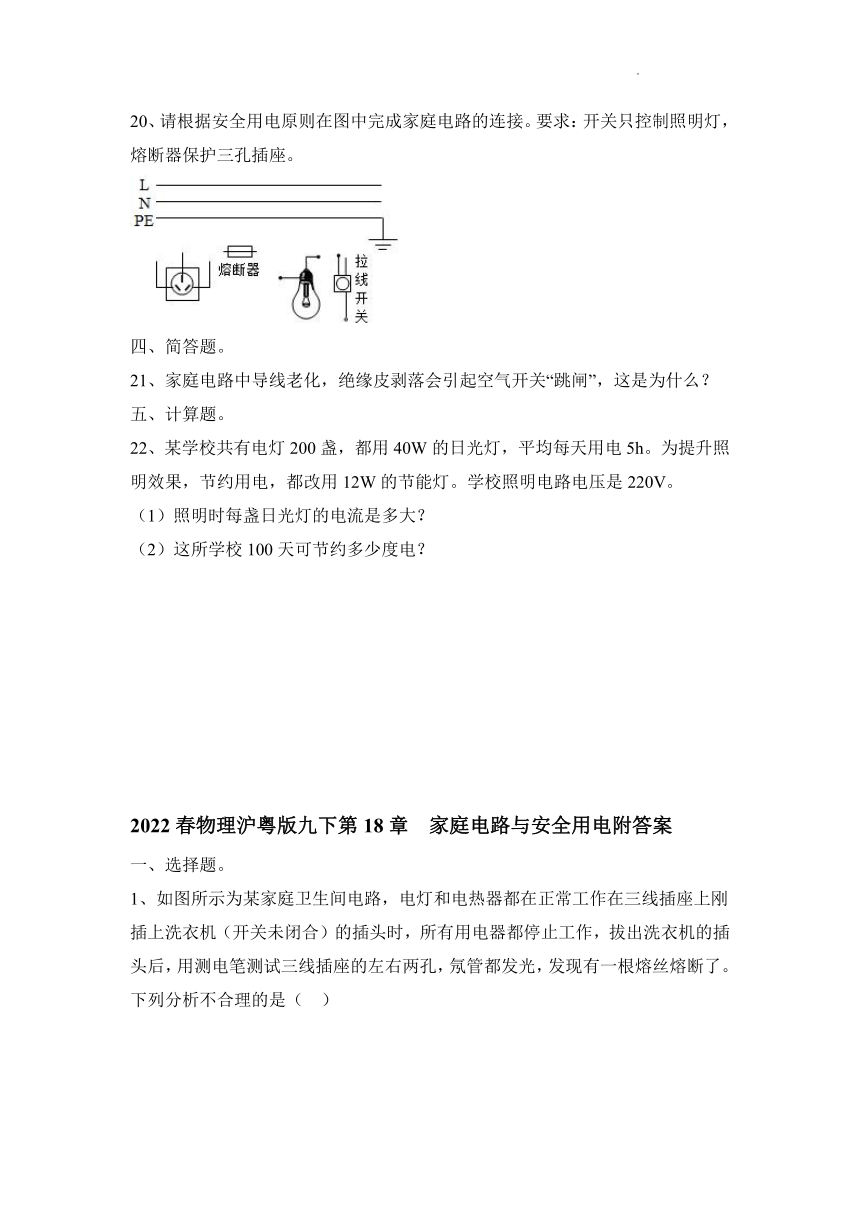

20、请根据安全用电原则在图中完成家庭电路的连接。要求：开关只控制照明灯，熔断器保护三孔插座。
四、简答题。
21、家庭电路中导线老化，绝缘皮剥落会引起空气开关“跳闸”，这是为什么？
五、计算题。
22、某学校共有电灯200盏，都用40W的日光灯，平均每天用电5h。为提升照明效果，节约用电，都改用12W的节能灯。学校照明电路电压是220V。
（1）照明时每盏日光灯的电流是多大？
（2）这所学校100天可节约多少度电？
2022春物理沪粤版九下第18章 家庭电路与安全用电附答案
一、选择题。
1、如图所示为某家庭卫生间电路，电灯和电热器都在正常工作在三线插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三线插座的左右两孔，氖管都发光，发现有一根熔丝熔断了。下列分析不合理的是（ ）
A. 一定是零线上的熔丝熔断了
B. 断开S1、S2，再用测电笔检测三线插座的左右两孔，氖管都发光
C. 只断开S1，再用测电笔检测开关S1的两个接线柱，氖管都发光
D. 只断开S2，再用测电笔检测开关S1的两个接线柱，氖管都发光
【答案】B
2、生活用电处处可见，用电安全尤为重要，如图中符合安全用电要求的是（ ）
A. 甲、乙 B. 乙、丁 C. 乙、丙、丁 D. 甲、乙、丙、丁
【答案】B
3、开发新能源是本世纪人类关注的热点之一。除了开发新能源，我们还应该从节约身边的能源做起。图中符合节约能源且安全的做法是( )
A. 开门后关不好 B. 白天尽量采用自然光
C. 用煤气灶取暖 D. 每天只洗一件衣服
【答案】 B
4、安装家庭电路时，从进户线到用电器之间有闸刀开关、电能表、熔断器，它们正确的排列顺序应是（ ）
A．闸刀开关、熔断器、电能表
B．电能表、闸刀开关、熔断器
C．熔断器、电能表、闸刀开关
D．电能表、熔断器、闸刀开关
【答案】B。
5、如图所示是家庭电路的一部分，下列说法中正确的是（ ）
A. 若保险丝熔断了，可以用铜丝代替
B. 灯泡与开关的连接符合安全用电原则
C. 使用试电笔辨别火线时，手指要接触笔尖金属体
D. 电冰箱的插头插入三孔插座时，能使电冰箱的金属外壳接地
【答案】D
6、下列操作符合安全用电的是（ ）
A. 勤俭节约，电线只要能导电，即使破损了也应该继续使用
B. 为防止空气开关自动断开，应滴入少量胶水使其粘合
C. 在高压线下雨中漫步，感受科技与自然的美妙融合
D. 发现有人触电时，不应立即用手将其拉开，而是应先切断电源
【答案】D
7、最理想的新能源是（ ）
A. 太阳能 B. 风力发电 C. 氢燃料电池 D. 锂离子电池
【答案】 A
8、下列几种有关电学知识的说法正确的是（ ）
A．插座与各用电器是串联的
B．如果用超导材料做成电热丝，能提高发热效率
C．在电路中，电源在工作时都是将其他形式能转化为电能
D．在电路中，功率越大的用电器消耗的电能越多
【答案】C。
9、将电灯、开关和插座接入家庭电路中，接线正确的是（ ）
A. B.
C. D.
【答案】D
10、“安全用电，珍惜生命”是公民应有的安全意识。以下说法错误的是（ ）
A. 不可以在高压线下钓鱼
B. 雷雨天不能在大树下避雨
C. 发现有人触电，应该立即用手拉他
D. 手机充电器不可以长时间插在插座上
【答案】C
11、夏季为了节能，本市公共建筑室内空调温度设置一般不低于( )
A. 18℃ B. 22℃ C. 26℃ D. 37℃
【答案】 C
12、如图是家庭电路示意图。下列说法正确的是（ ）
A．电能表示数的单位是千瓦
B．与开关S直接相连的导线a是零线
C．若在导线a和b之间接一个灯泡L1，则L1与L串联
D．若c处断开，洗衣机插头插入插座，洗衣机虽能工作但有安全隐患
【答案】D。
二、填空含实验题。
13、教室里的四盏荧光灯，由一只开关控制，任一盏损坏后，另外三盏正常发光，则四盏荧光灯间的连接是________联，开关与四盏荧光灯间的连接是________联。教室接线板上面的多个插座之间是________联。
【答案】并；串；并
14、家庭电路中，导线绝缘皮容易破损或老化，裸露的导线相接触会发生________， 这时电路中的________（选填“漏电保护器”或“空气开关”）会跳闸保护电路。除此之外，电路中用电器________过大，也会导致电路中电流过大。
【答案】短路；空气开关；功率
15、如图所示电路中，电阻R2＝20 Ω，开关S闭合后，电流表A1、A2的示数分别为0.2 A和0.5 A。则通电10 s，电流经过电阻 R1、R2所做的电功W1＝________J，W2＝________J，整个电路消耗的电能为________J。
【答案】12 18 30
16、家庭电路的电源线由 线和 线组成，它们之间的电压是 V．考虑到用电安全，家庭电路中一般还有第三根线，它是 线。
【答案】火；零； 220； 地。
17、在使用试电笔时手必须接触________（填“笔尖”或“笔尾”）金属体，如图所示的电路，开关闭合后，灯不亮，用试电笔接触A、B、C三点，氖管均发光，接触D点氖管不发光，则故障可能是________。
【答案】笔尾；CD断路
18、在家庭电路中，保险丝熔断的原因是短路或用电器的总功率________；串联在电路中的保险丝，电阻比较________，熔点低，当电流过大时，迅速升温熔断，切断电路。
【答案】过大；大
19、小刚家的电能表本月底信息如图所示，从表盘信息可知：
(1)电能表的示数为________kW·h。
(2)若上月底小刚家电能表的读数为，则本月小刚家耗电________kW·h。
(3)若小刚家的用电器消耗了0.5 kW·h的电能，则电能表上的转盘转过________转。
(4)若家用电器中只使用了一台电视机，发现某段时间内电能表上的转盘转过了50 r，则电视机消耗的电能为________kW·h，合________J。
【答案】931.6 50.8 1250 0.02 7.2×104
三、作图题。
20、请根据安全用电原则在图中完成家庭电路的连接。要求：开关只控制照明灯，熔断器保护三孔插座。
【答案】如图所示：
四、简答题。
21、家庭电路中导线老化，绝缘皮剥落会引起空气开关“跳闸”，这是为什么？
【答案及解析】导线老化，绝缘皮脱落，火线和零线会搭在一起形成短路，使电路中的电流过大，空气开关就会跳闸。
五、计算题。
22、某学校共有电灯200盏，都用40W的日光灯，平均每天用电5h。为提升照明效果，节约用电，都改用12W的节能灯。学校照明电路电压是220V。
（1）照明时每盏日光灯的电流是多大？
（2）这所学校100天可节约多少度电？
【答案及解析】 （1）设照明电路电压为U，日光灯的电功率为P1， 照明时每盏日光灯的电流为I1，则 。
答：照明时每盏日光灯的电流是0.18A。
（2）设每盏日光灯每天消耗的电能是W1，200盏100天共消耗的电能是W1′，则W1=P1t＝0.04kW×5h=0.2kW·h
W1′=200×100×W1＝200×100×0.2kW·h=4000kW·h
设每盏节能灯每天消耗的电能是W2， 200盏100天共消耗的电能是W2′，
则W2=P2t=0.012kW×5h=0.06kW·h
W2′＝200×100×W2=200×100×0.06kW·h=1200kW·h
这所学校100天可节约的电能为W，
则W＝W1′-W2′=4000kW·h-1200kW·h=2.8×103kW·h
答：这所学校100天可节约2.8×103度电。
