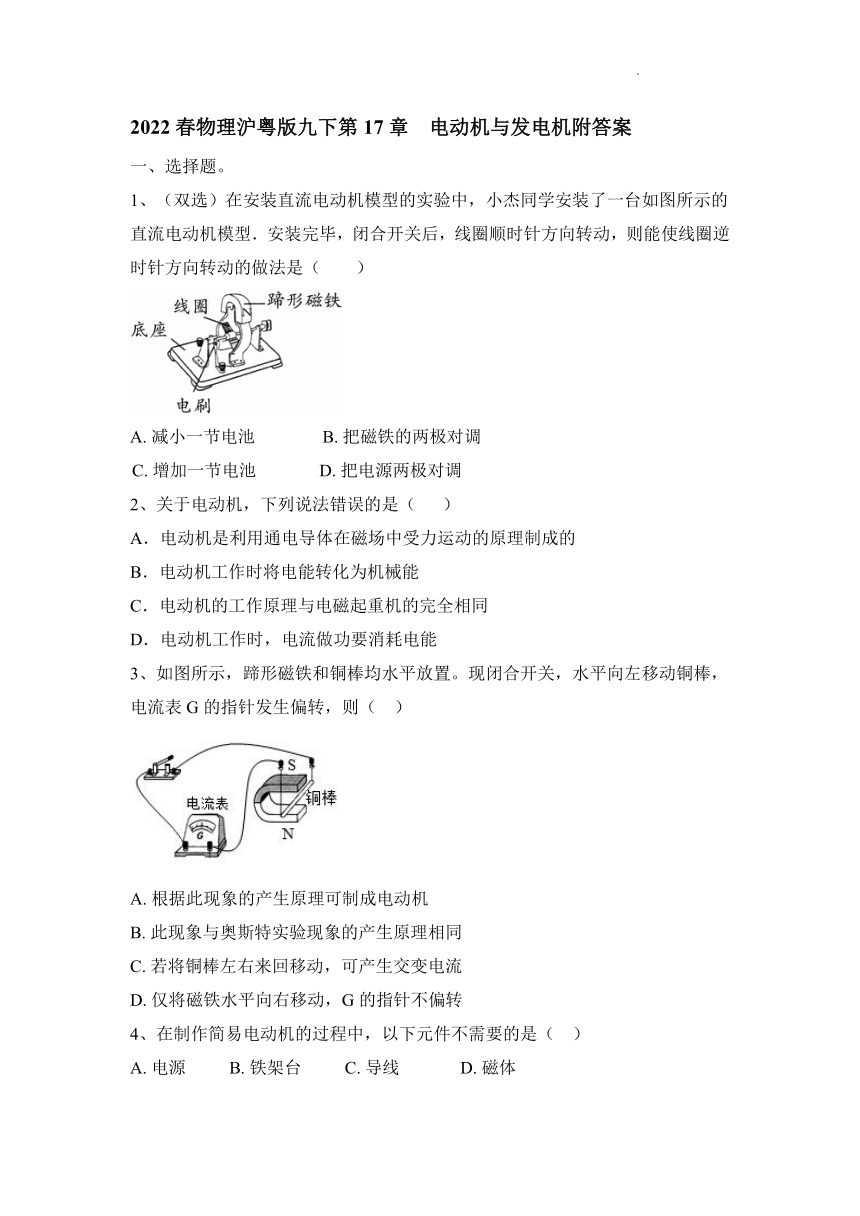

2022春物理沪粤版九下第17章 电动机与发电机附答案
一、选择题。
1、（双选）在安装直流电动机模型的实验中，小杰同学安装了一台如图所示的直流电动机模型．安装完毕，闭合开关后，线圈顺时针方向转动，则能使线圈逆时针方向转动的做法是（ ）
A. 减小一节电池 B. 把磁铁的两极对调
C. 增加一节电池 D. 把电源两极对调
2、关于电动机，下列说法错误的是（ ）
A．电动机是利用通电导体在磁场中受力运动的原理制成的
B．电动机工作时将电能转化为机械能
C．电动机的工作原理与电磁起重机的完全相同
D．电动机工作时，电流做功要消耗电能
3、如图所示，蹄形磁铁和铜棒均水平放置。现闭合开关，水平向左移动铜棒，电流表G的指针发生偏转，则（ ）
A. 根据此现象的产生原理可制成电动机
B. 此现象与奥斯特实验现象的产生原理相同
C. 若将铜棒左右来回移动，可产生交变电流
D. 仅将磁铁水平向右移动，G的指针不偏转
4、在制作简易电动机的过程中，以下元件不需要的是（ ）
A. 电源 B. 铁架台 C. 导线 D. 磁体

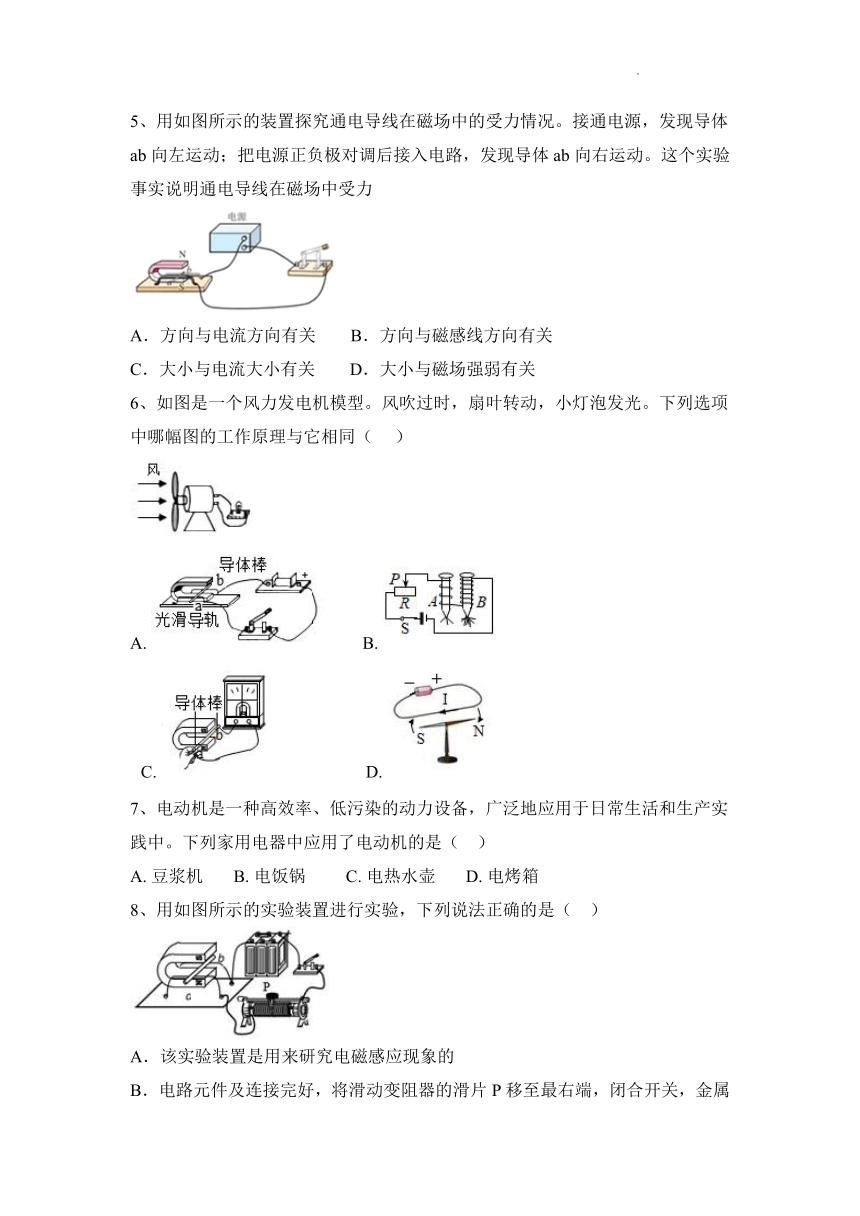

5、用如图所示的装置探究通电导线在磁场中的受力情况。接通电源，发现导体ab向左运动；把电源正负极对调后接入电路，发现导体ab向右运动。这个实验事实说明通电导线在磁场中受力
A．方向与电流方向有关 B．方向与磁感线方向有关
C．大小与电流大小有关 D．大小与磁场强弱有关
6、如图是一个风力发电机模型。风吹过时，扇叶转动，小灯泡发光。下列选项中哪幅图的工作原理与它相同（ ）
A. B.
C. D.
7、电动机是一种高效率、低污染的动力设备，广泛地应用于日常生活和生产实践中。下列家用电器中应用了电动机的是（ ）
A. 豆浆机 B. 电饭锅 C. 电热水壶 D. 电烤箱
8、用如图所示的实验装置进行实验，下列说法正确的是（ ）
A．该实验装置是用来研究电磁感应现象的
B．电路元件及连接完好，将滑动变阻器的滑片P移至最右端，闭合开关，金属棒ab有可能不运动
C．闭合开关，金属棒ab运动，此过程是把机械能转化为电能
D．将磁铁N、S极对调，同时改变金属棒ab中电流的方向，金属棒ab的运动方向也会改变
9、线上授课时，教师对着麦克风说话，声音使麦克风内膜片振动，引起磁场中与膜片相连的线圈振动，线圈中就会产生电流。下列装置的工作原理与麦克风相同的是（ ）
A. 发电机 B. 电冰箱 C. 电视机 D. 电饭锅
10、以下情况符合对复杂事物进行简化的是（ ）
A. 用电动机模型来说明电动机的工作原理
B. 用小电动机来说明大电动机
C. 把电动机的外壳简化掉
D. 把电动机中的磁体改成电磁铁
11、在安装直流电动机模型时，通过改变下列哪个因素，可以改变直流电动机转动的方向（ ）
A．电流的大小 B．电流的方向
C．磁体磁性的强弱 D．电源电压的大小
12、下列设备工作时把机械能转化为电能的是（ ）
A. 电铃 B. 电风扇
C. 电磁起重机 D. 动圈式话筒
二、填空题。
13、拆开实际的电动机后发现，它的内部主要由装有________的定子和嵌有________的转子组成。拆开模型电动机后发现，它的内部主要由________和________组成。可见，电动机最主要的两个部件是________和________。

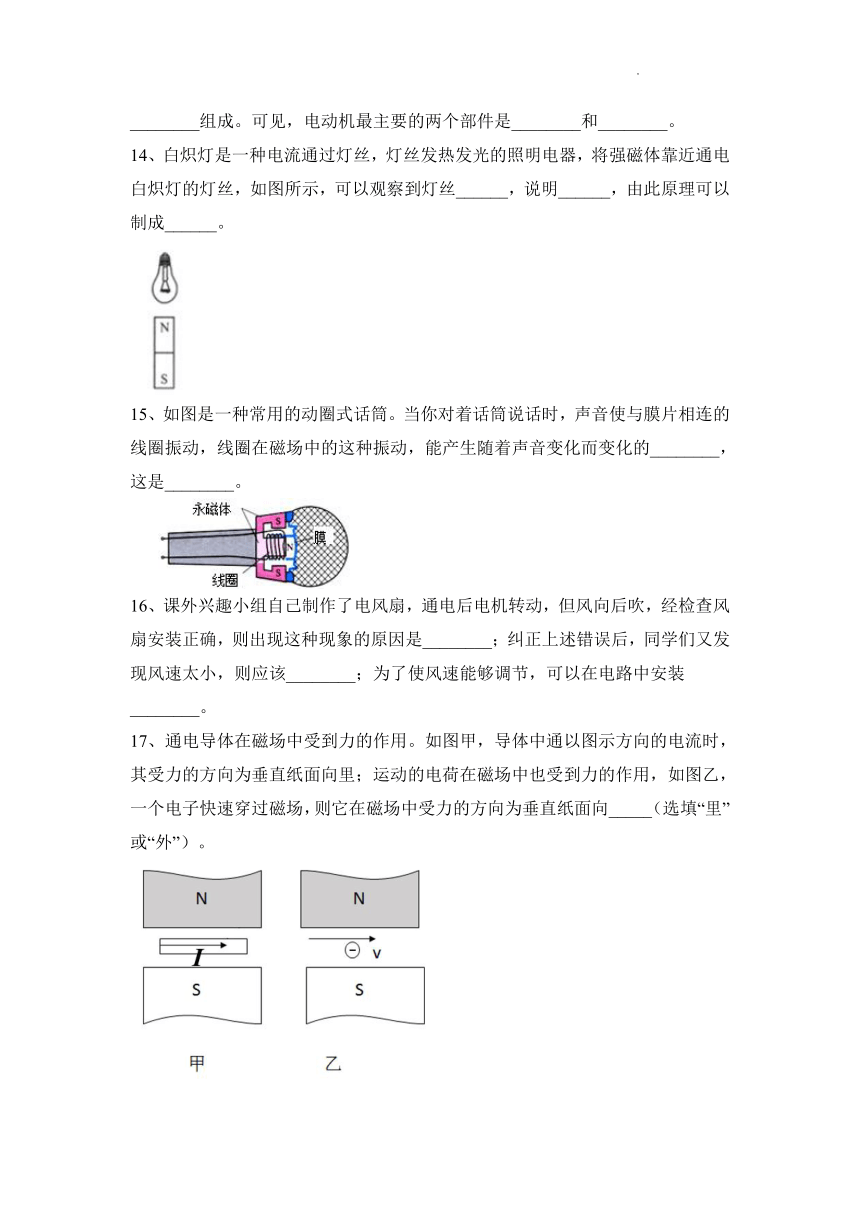

14、白炽灯是一种电流通过灯丝，灯丝发热发光的照明电器，将强磁体靠近通电白炽灯的灯丝，如图所示，可以观察到灯丝______，说明______，由此原理可以制成______。
15、如图是一种常用的动圈式话筒。当你对着话筒说话时，声音使与膜片相连的线圈振动，线圈在磁场中的这种振动，能产生随着声音变化而变化的________，这是________。
16、课外兴趣小组自己制作了电风扇，通电后电机转动，但风向后吹，经检查风扇安装正确，则出现这种现象的原因是________；纠正上述错误后，同学们又发现风速太小，则应该________；为了使风速能够调节，可以在电路中安装________。
17、通电导体在磁场中受到力的作用。如图甲，导体中通以图示方向的电流时，其受力的方向为垂直纸面向里；运动的电荷在磁场中也受到力的作用，如图乙，一个电子快速穿过磁场，则它在磁场中受力的方向为垂直纸面向_____（选填“里”或“外”）。

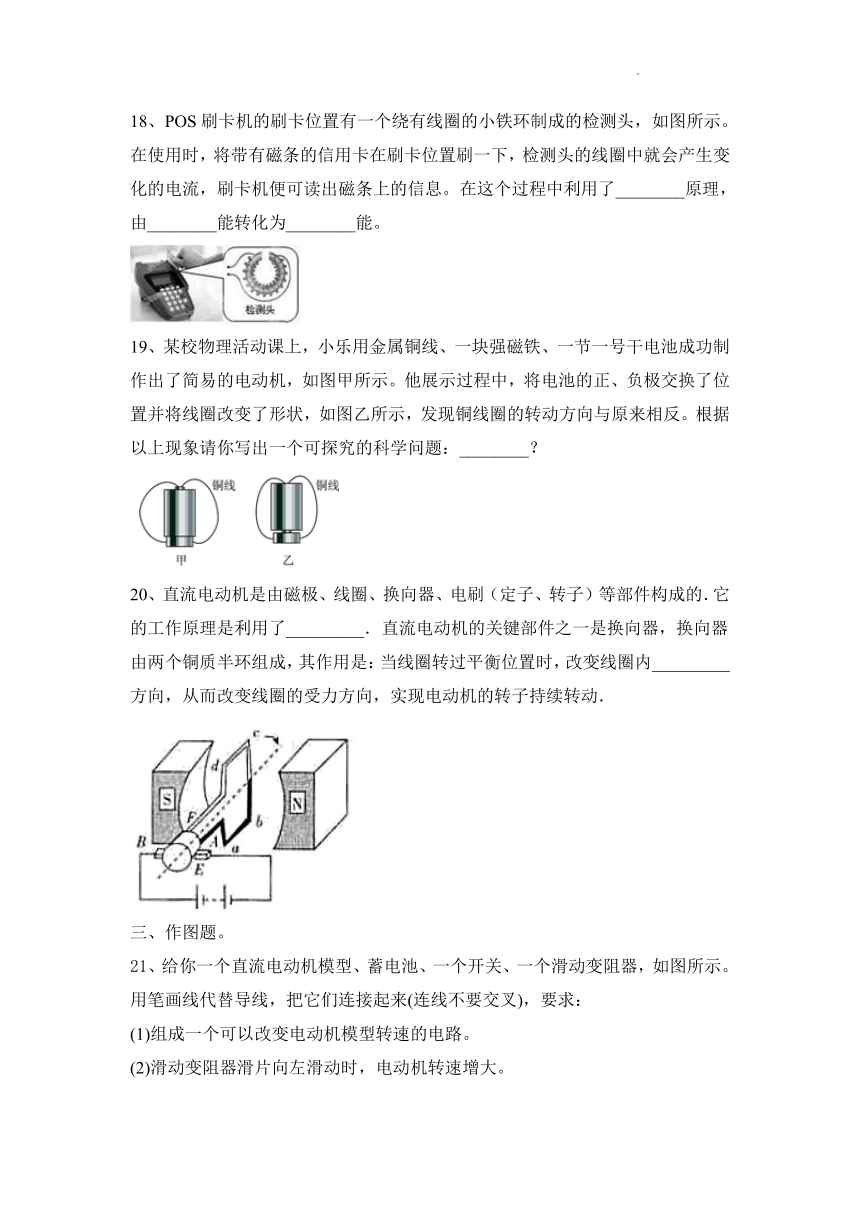

18、POS刷卡机的刷卡位置有一个绕有线圈的小铁环制成的检测头，如图所示。在使用时，将带有磁条的信用卡在刷卡位置刷一下，检测头的线圈中就会产生变化的电流，刷卡机便可读出磁条上的信息。在这个过程中利用了________原理，由________能转化为________能。
19、某校物理活动课上，小乐用金属铜线、一块强磁铁、一节一号干电池成功制作出了简易的电动机，如图甲所示。他展示过程中，将电池的正、负极交换了位置并将线圈改变了形状，如图乙所示，发现铜线圈的转动方向与原来相反。根据以上现象请你写出一个可探究的科学问题：________？
20、直流电动机是由磁极、线圈、换向器、电刷（定子、转子）等部件构成的．它的工作原理是利用了_________．直流电动机的关键部件之一是换向器，换向器由两个铜质半环组成，其作用是：当线圈转过平衡位置时，改变线圈内_________方向，从而改变线圈的受力方向，实现电动机的转子持续转动．
三、作图题。
21、给你一个直流电动机模型、蓄电池、一个开关、一个滑动变阻器，如图所示。用笔画线代替导线，把它们连接起来(连线不要交叉)，要求：
(1)组成一个可以改变电动机模型转速的电路。
(2)滑动变阻器滑片向左滑动时，电动机转速增大。
四、实验探究题。
22、如图所示是同学们安装的直流电动机模型。
(1)在某次安装直流电动机模型活动中，小孙、小金、小星各自把安装好的电动机接入电路，闭合开关线圈均不转。若小金用手轻轻把电刷(铜片)弯曲一下，线圈就转动起来，则她的线圈不转的原因是元件之间____________；若小星在原磁体上加一块磁体，线圈就转动起来，则她的线圈不转的原因是______________。
(2)线圈正常转动后，若把电源的两极对调一下，观察到线圈转动的________发生变化；若改变线圈中的电流大小，观察到线圈转动的________发生变化。
(3)许多家用电器用到电动机，请你列举一种装有电动机的家用电器：________________。
2022春物理沪粤版九下第17章 电动机与发电机附答案
一、选择题。
1、（双选）在安装直流电动机模型的实验中，小杰同学安装了一台如图所示的直流电动机模型．安装完毕，闭合开关后，线圈顺时针方向转动，则能使线圈逆时针方向转动的做法是（ ）
A. 减小一节电池 B. 把磁铁的两极对调
C. 增加一节电池 D. 把电源两极对调
【答案】B,D
2、关于电动机，下列说法错误的是（ ）
A．电动机是利用通电导体在磁场中受力运动的原理制成的
B．电动机工作时将电能转化为机械能
C．电动机的工作原理与电磁起重机的完全相同
D．电动机工作时，电流做功要消耗电能
【答案】C
3、如图所示，蹄形磁铁和铜棒均水平放置。现闭合开关，水平向左移动铜棒，电流表G的指针发生偏转，则（ ）
A. 根据此现象的产生原理可制成电动机
B. 此现象与奥斯特实验现象的产生原理相同
C. 若将铜棒左右来回移动，可产生交变电流
D. 仅将磁铁水平向右移动，G的指针不偏转
【答案】C
4、在制作简易电动机的过程中，以下元件不需要的是（ ）
A. 电源 B. 铁架台 C. 导线 D. 磁体
【答案】B
5、用如图所示的装置探究通电导线在磁场中的受力情况。接通电源，发现导体ab向左运动；把电源正负极对调后接入电路，发现导体ab向右运动。这个实验事实说明通电导线在磁场中受力
A．方向与电流方向有关 B．方向与磁感线方向有关
C．大小与电流大小有关 D．大小与磁场强弱有关
【答案】A
6、如图是一个风力发电机模型。风吹过时，扇叶转动，小灯泡发光。下列选项中哪幅图的工作原理与它相同（ ）
A. B.
C. D.
【答案】C
7、电动机是一种高效率、低污染的动力设备，广泛地应用于日常生活和生产实践中。下列家用电器中应用了电动机的是（ ）
A. 豆浆机 B. 电饭锅 C. 电热水壶 D. 电烤箱
【答案】A
8、用如图所示的实验装置进行实验，下列说法正确的是（ ）
A．该实验装置是用来研究电磁感应现象的
B．电路元件及连接完好，将滑动变阻器的滑片P移至最右端，闭合开关，金属棒ab有可能不运动
C．闭合开关，金属棒ab运动，此过程是把机械能转化为电能
D．将磁铁N、S极对调，同时改变金属棒ab中电流的方向，金属棒ab的运动方向也会改变
【答案】B
9、线上授课时，教师对着麦克风说话，声音使麦克风内膜片振动，引起磁场中与膜片相连的线圈振动，线圈中就会产生电流。下列装置的工作原理与麦克风相同的是（ ）
A. 发电机 B. 电冰箱 C. 电视机 D. 电饭锅
【答案】A
10、以下情况符合对复杂事物进行简化的是（ ）
A. 用电动机模型来说明电动机的工作原理
B. 用小电动机来说明大电动机
C. 把电动机的外壳简化掉
D. 把电动机中的磁体改成电磁铁
【答案】A
11、在安装直流电动机模型时，通过改变下列哪个因素，可以改变直流电动机转动的方向（ ）
A．电流的大小 B．电流的方向
C．磁体磁性的强弱 D．电源电压的大小
【答案】B
12、下列设备工作时把机械能转化为电能的是（ ）
A. 电铃 B. 电风扇
C. 电磁起重机 D. 动圈式话筒
【答案】D
二、填空题。
13、拆开实际的电动机后发现，它的内部主要由装有________的定子和嵌有________的转子组成。拆开模型电动机后发现，它的内部主要由________和________组成。可见，电动机最主要的两个部件是________和________。
【答案】电磁铁；线圈；磁体；线圈；定子；转子
14、白炽灯是一种电流通过灯丝，灯丝发热发光的照明电器，将强磁体靠近通电白炽灯的灯丝，如图所示，可以观察到灯丝______，说明______，由此原理可以制成______。
【答案】晃动 通电导体在磁场中受力 电动机
15、如图是一种常用的动圈式话筒。当你对着话筒说话时，声音使与膜片相连的线圈振动，线圈在磁场中的这种振动，能产生随着声音变化而变化的________，这是________。
【答案】电流；电磁感应
16、课外兴趣小组自己制作了电风扇，通电后电机转动，但风向后吹，经检查风扇安装正确，则出现这种现象的原因是________；纠正上述错误后，同学们又发现风速太小，则应该________；为了使风速能够调节，可以在电路中安装________。
【答案】电源的正、负接线柱接反了；增大电源电压从而增大电流；滑动变阻器
17、通电导体在磁场中受到力的作用。如图甲，导体中通以图示方向的电流时，其受力的方向为垂直纸面向里；运动的电荷在磁场中也受到力的作用，如图乙，一个电子快速穿过磁场，则它在磁场中受力的方向为垂直纸面向_____（选填“里”或“外”）。
【答案】外
18、POS刷卡机的刷卡位置有一个绕有线圈的小铁环制成的检测头，如图所示。在使用时，将带有磁条的信用卡在刷卡位置刷一下，检测头的线圈中就会产生变化的电流，刷卡机便可读出磁条上的信息。在这个过程中利用了________原理，由________能转化为________能。
【答案】电磁感应；机械；电
19、某校物理活动课上，小乐用金属铜线、一块强磁铁、一节一号干电池成功制作出了简易的电动机，如图甲所示。他展示过程中，将电池的正、负极交换了位置并将线圈改变了形状，如图乙所示，发现铜线圈的转动方向与原来相反。根据以上现象请你写出一个可探究的科学问题：________？
【答案】通电线圈受力的方向是否与电流方向或线圈形状有关
20、直流电动机是由磁极、线圈、换向器、电刷（定子、转子）等部件构成的．它的工作原理是利用了_________．直流电动机的关键部件之一是换向器，换向器由两个铜质半环组成，其作用是：当线圈转过平衡位置时，改变线圈内_________方向，从而改变线圈的受力方向，实现电动机的转子持续转动．
【答案】通电导线在磁场中受力的作用 电流
三、作图题。
21、给你一个直流电动机模型、蓄电池、一个开关、一个滑动变阻器，如图所示。用笔画线代替导线，把它们连接起来(连线不要交叉)，要求：
(1)组成一个可以改变电动机模型转速的电路。
(2)滑动变阻器滑片向左滑动时，电动机转速增大。
【答案】如图所示：
四、实验探究题。
22、如图所示是同学们安装的直流电动机模型。
(1)在某次安装直流电动机模型活动中，小孙、小金、小星各自把安装好的电动机接入电路，闭合开关线圈均不转。若小金用手轻轻把电刷(铜片)弯曲一下，线圈就转动起来，则她的线圈不转的原因是元件之间____________；若小星在原磁体上加一块磁体，线圈就转动起来，则她的线圈不转的原因是______________。
(2)线圈正常转动后，若把电源的两极对调一下，观察到线圈转动的________发生变化；若改变线圈中的电流大小，观察到线圈转动的________发生变化。
(3)许多家用电器用到电动机，请你列举一种装有电动机的家用电器：________________。
【答案】(1)接触不良 磁铁磁性太弱 (2)方向 速度(3)电风扇(或洗衣机等)
【解析】(1)若小金用手轻轻把电刷(铜片)弯曲一下，线圈就转动起来，则她的线圈不转的原因是电路元件之间接触不良；若小星在原磁体上加一块磁体，线圈就转动起来，则她的线圈不转的原因是磁铁磁性太弱。(2)直流电动机的转动方向与磁场方向和电流方向有关；线圈正常转动后，若把电源的两极对调一下，观察到线圈转动的方向发生变化；若改变线圈中的电流大小，观察到线圈转动的速度发生变化。(3)许多家用电器用到电动机，日常家电中装有电动机的有：电风扇(或洗衣机等)。
一、选择题。
1、（双选）在安装直流电动机模型的实验中，小杰同学安装了一台如图所示的直流电动机模型．安装完毕，闭合开关后，线圈顺时针方向转动，则能使线圈逆时针方向转动的做法是（ ）
A. 减小一节电池 B. 把磁铁的两极对调
C. 增加一节电池 D. 把电源两极对调
2、关于电动机，下列说法错误的是（ ）
A．电动机是利用通电导体在磁场中受力运动的原理制成的
B．电动机工作时将电能转化为机械能
C．电动机的工作原理与电磁起重机的完全相同
D．电动机工作时，电流做功要消耗电能
3、如图所示，蹄形磁铁和铜棒均水平放置。现闭合开关，水平向左移动铜棒，电流表G的指针发生偏转，则（ ）
A. 根据此现象的产生原理可制成电动机
B. 此现象与奥斯特实验现象的产生原理相同
C. 若将铜棒左右来回移动，可产生交变电流
D. 仅将磁铁水平向右移动，G的指针不偏转
4、在制作简易电动机的过程中，以下元件不需要的是（ ）
A. 电源 B. 铁架台 C. 导线 D. 磁体
5、用如图所示的装置探究通电导线在磁场中的受力情况。接通电源，发现导体ab向左运动；把电源正负极对调后接入电路，发现导体ab向右运动。这个实验事实说明通电导线在磁场中受力
A．方向与电流方向有关 B．方向与磁感线方向有关
C．大小与电流大小有关 D．大小与磁场强弱有关
6、如图是一个风力发电机模型。风吹过时，扇叶转动，小灯泡发光。下列选项中哪幅图的工作原理与它相同（ ）
A. B.
C. D.
7、电动机是一种高效率、低污染的动力设备，广泛地应用于日常生活和生产实践中。下列家用电器中应用了电动机的是（ ）
A. 豆浆机 B. 电饭锅 C. 电热水壶 D. 电烤箱
8、用如图所示的实验装置进行实验，下列说法正确的是（ ）
A．该实验装置是用来研究电磁感应现象的
B．电路元件及连接完好，将滑动变阻器的滑片P移至最右端，闭合开关，金属棒ab有可能不运动
C．闭合开关，金属棒ab运动，此过程是把机械能转化为电能
D．将磁铁N、S极对调，同时改变金属棒ab中电流的方向，金属棒ab的运动方向也会改变
9、线上授课时，教师对着麦克风说话，声音使麦克风内膜片振动，引起磁场中与膜片相连的线圈振动，线圈中就会产生电流。下列装置的工作原理与麦克风相同的是（ ）
A. 发电机 B. 电冰箱 C. 电视机 D. 电饭锅
10、以下情况符合对复杂事物进行简化的是（ ）
A. 用电动机模型来说明电动机的工作原理
B. 用小电动机来说明大电动机
C. 把电动机的外壳简化掉
D. 把电动机中的磁体改成电磁铁
11、在安装直流电动机模型时，通过改变下列哪个因素，可以改变直流电动机转动的方向（ ）
A．电流的大小 B．电流的方向
C．磁体磁性的强弱 D．电源电压的大小
12、下列设备工作时把机械能转化为电能的是（ ）
A. 电铃 B. 电风扇
C. 电磁起重机 D. 动圈式话筒
二、填空题。
13、拆开实际的电动机后发现，它的内部主要由装有________的定子和嵌有________的转子组成。拆开模型电动机后发现，它的内部主要由________和________组成。可见，电动机最主要的两个部件是________和________。
14、白炽灯是一种电流通过灯丝，灯丝发热发光的照明电器，将强磁体靠近通电白炽灯的灯丝，如图所示，可以观察到灯丝______，说明______，由此原理可以制成______。
15、如图是一种常用的动圈式话筒。当你对着话筒说话时，声音使与膜片相连的线圈振动，线圈在磁场中的这种振动，能产生随着声音变化而变化的________，这是________。
16、课外兴趣小组自己制作了电风扇，通电后电机转动，但风向后吹，经检查风扇安装正确，则出现这种现象的原因是________；纠正上述错误后，同学们又发现风速太小，则应该________；为了使风速能够调节，可以在电路中安装________。
17、通电导体在磁场中受到力的作用。如图甲，导体中通以图示方向的电流时，其受力的方向为垂直纸面向里；运动的电荷在磁场中也受到力的作用，如图乙，一个电子快速穿过磁场，则它在磁场中受力的方向为垂直纸面向_____（选填“里”或“外”）。
18、POS刷卡机的刷卡位置有一个绕有线圈的小铁环制成的检测头，如图所示。在使用时，将带有磁条的信用卡在刷卡位置刷一下，检测头的线圈中就会产生变化的电流，刷卡机便可读出磁条上的信息。在这个过程中利用了________原理，由________能转化为________能。
19、某校物理活动课上，小乐用金属铜线、一块强磁铁、一节一号干电池成功制作出了简易的电动机，如图甲所示。他展示过程中，将电池的正、负极交换了位置并将线圈改变了形状，如图乙所示，发现铜线圈的转动方向与原来相反。根据以上现象请你写出一个可探究的科学问题：________？
20、直流电动机是由磁极、线圈、换向器、电刷（定子、转子）等部件构成的．它的工作原理是利用了_________．直流电动机的关键部件之一是换向器，换向器由两个铜质半环组成，其作用是：当线圈转过平衡位置时，改变线圈内_________方向，从而改变线圈的受力方向，实现电动机的转子持续转动．
三、作图题。
21、给你一个直流电动机模型、蓄电池、一个开关、一个滑动变阻器，如图所示。用笔画线代替导线，把它们连接起来(连线不要交叉)，要求：
(1)组成一个可以改变电动机模型转速的电路。
(2)滑动变阻器滑片向左滑动时，电动机转速增大。
四、实验探究题。
22、如图所示是同学们安装的直流电动机模型。
(1)在某次安装直流电动机模型活动中，小孙、小金、小星各自把安装好的电动机接入电路，闭合开关线圈均不转。若小金用手轻轻把电刷(铜片)弯曲一下，线圈就转动起来，则她的线圈不转的原因是元件之间____________；若小星在原磁体上加一块磁体，线圈就转动起来，则她的线圈不转的原因是______________。
(2)线圈正常转动后，若把电源的两极对调一下，观察到线圈转动的________发生变化；若改变线圈中的电流大小，观察到线圈转动的________发生变化。
(3)许多家用电器用到电动机，请你列举一种装有电动机的家用电器：________________。
2022春物理沪粤版九下第17章 电动机与发电机附答案
一、选择题。
1、（双选）在安装直流电动机模型的实验中，小杰同学安装了一台如图所示的直流电动机模型．安装完毕，闭合开关后，线圈顺时针方向转动，则能使线圈逆时针方向转动的做法是（ ）
A. 减小一节电池 B. 把磁铁的两极对调
C. 增加一节电池 D. 把电源两极对调
【答案】B,D
2、关于电动机，下列说法错误的是（ ）
A．电动机是利用通电导体在磁场中受力运动的原理制成的
B．电动机工作时将电能转化为机械能
C．电动机的工作原理与电磁起重机的完全相同
D．电动机工作时，电流做功要消耗电能
【答案】C
3、如图所示，蹄形磁铁和铜棒均水平放置。现闭合开关，水平向左移动铜棒，电流表G的指针发生偏转，则（ ）
A. 根据此现象的产生原理可制成电动机
B. 此现象与奥斯特实验现象的产生原理相同
C. 若将铜棒左右来回移动，可产生交变电流
D. 仅将磁铁水平向右移动，G的指针不偏转
【答案】C
4、在制作简易电动机的过程中，以下元件不需要的是（ ）
A. 电源 B. 铁架台 C. 导线 D. 磁体
【答案】B
5、用如图所示的装置探究通电导线在磁场中的受力情况。接通电源，发现导体ab向左运动；把电源正负极对调后接入电路，发现导体ab向右运动。这个实验事实说明通电导线在磁场中受力
A．方向与电流方向有关 B．方向与磁感线方向有关
C．大小与电流大小有关 D．大小与磁场强弱有关
【答案】A
6、如图是一个风力发电机模型。风吹过时，扇叶转动，小灯泡发光。下列选项中哪幅图的工作原理与它相同（ ）
A. B.
C. D.
【答案】C
7、电动机是一种高效率、低污染的动力设备，广泛地应用于日常生活和生产实践中。下列家用电器中应用了电动机的是（ ）
A. 豆浆机 B. 电饭锅 C. 电热水壶 D. 电烤箱
【答案】A
8、用如图所示的实验装置进行实验，下列说法正确的是（ ）
A．该实验装置是用来研究电磁感应现象的
B．电路元件及连接完好，将滑动变阻器的滑片P移至最右端，闭合开关，金属棒ab有可能不运动
C．闭合开关，金属棒ab运动，此过程是把机械能转化为电能
D．将磁铁N、S极对调，同时改变金属棒ab中电流的方向，金属棒ab的运动方向也会改变
【答案】B
9、线上授课时，教师对着麦克风说话，声音使麦克风内膜片振动，引起磁场中与膜片相连的线圈振动，线圈中就会产生电流。下列装置的工作原理与麦克风相同的是（ ）
A. 发电机 B. 电冰箱 C. 电视机 D. 电饭锅
【答案】A
10、以下情况符合对复杂事物进行简化的是（ ）
A. 用电动机模型来说明电动机的工作原理
B. 用小电动机来说明大电动机
C. 把电动机的外壳简化掉
D. 把电动机中的磁体改成电磁铁
【答案】A
11、在安装直流电动机模型时，通过改变下列哪个因素，可以改变直流电动机转动的方向（ ）
A．电流的大小 B．电流的方向
C．磁体磁性的强弱 D．电源电压的大小
【答案】B
12、下列设备工作时把机械能转化为电能的是（ ）
A. 电铃 B. 电风扇
C. 电磁起重机 D. 动圈式话筒
【答案】D
二、填空题。
13、拆开实际的电动机后发现，它的内部主要由装有________的定子和嵌有________的转子组成。拆开模型电动机后发现，它的内部主要由________和________组成。可见，电动机最主要的两个部件是________和________。
【答案】电磁铁；线圈；磁体；线圈；定子；转子
14、白炽灯是一种电流通过灯丝，灯丝发热发光的照明电器，将强磁体靠近通电白炽灯的灯丝，如图所示，可以观察到灯丝______，说明______，由此原理可以制成______。
【答案】晃动 通电导体在磁场中受力 电动机
15、如图是一种常用的动圈式话筒。当你对着话筒说话时，声音使与膜片相连的线圈振动，线圈在磁场中的这种振动，能产生随着声音变化而变化的________，这是________。
【答案】电流；电磁感应
16、课外兴趣小组自己制作了电风扇，通电后电机转动，但风向后吹，经检查风扇安装正确，则出现这种现象的原因是________；纠正上述错误后，同学们又发现风速太小，则应该________；为了使风速能够调节，可以在电路中安装________。
【答案】电源的正、负接线柱接反了；增大电源电压从而增大电流；滑动变阻器
17、通电导体在磁场中受到力的作用。如图甲，导体中通以图示方向的电流时，其受力的方向为垂直纸面向里；运动的电荷在磁场中也受到力的作用，如图乙，一个电子快速穿过磁场，则它在磁场中受力的方向为垂直纸面向_____（选填“里”或“外”）。
【答案】外
18、POS刷卡机的刷卡位置有一个绕有线圈的小铁环制成的检测头，如图所示。在使用时，将带有磁条的信用卡在刷卡位置刷一下，检测头的线圈中就会产生变化的电流，刷卡机便可读出磁条上的信息。在这个过程中利用了________原理，由________能转化为________能。
【答案】电磁感应；机械；电
19、某校物理活动课上，小乐用金属铜线、一块强磁铁、一节一号干电池成功制作出了简易的电动机，如图甲所示。他展示过程中，将电池的正、负极交换了位置并将线圈改变了形状，如图乙所示，发现铜线圈的转动方向与原来相反。根据以上现象请你写出一个可探究的科学问题：________？
【答案】通电线圈受力的方向是否与电流方向或线圈形状有关
20、直流电动机是由磁极、线圈、换向器、电刷（定子、转子）等部件构成的．它的工作原理是利用了_________．直流电动机的关键部件之一是换向器，换向器由两个铜质半环组成，其作用是：当线圈转过平衡位置时，改变线圈内_________方向，从而改变线圈的受力方向，实现电动机的转子持续转动．
【答案】通电导线在磁场中受力的作用 电流
三、作图题。
21、给你一个直流电动机模型、蓄电池、一个开关、一个滑动变阻器，如图所示。用笔画线代替导线，把它们连接起来(连线不要交叉)，要求：
(1)组成一个可以改变电动机模型转速的电路。
(2)滑动变阻器滑片向左滑动时，电动机转速增大。
【答案】如图所示：
四、实验探究题。
22、如图所示是同学们安装的直流电动机模型。
(1)在某次安装直流电动机模型活动中，小孙、小金、小星各自把安装好的电动机接入电路，闭合开关线圈均不转。若小金用手轻轻把电刷(铜片)弯曲一下，线圈就转动起来，则她的线圈不转的原因是元件之间____________；若小星在原磁体上加一块磁体，线圈就转动起来，则她的线圈不转的原因是______________。
(2)线圈正常转动后，若把电源的两极对调一下，观察到线圈转动的________发生变化；若改变线圈中的电流大小，观察到线圈转动的________发生变化。
(3)许多家用电器用到电动机，请你列举一种装有电动机的家用电器：________________。
【答案】(1)接触不良 磁铁磁性太弱 (2)方向 速度(3)电风扇(或洗衣机等)
【解析】(1)若小金用手轻轻把电刷(铜片)弯曲一下，线圈就转动起来，则她的线圈不转的原因是电路元件之间接触不良；若小星在原磁体上加一块磁体，线圈就转动起来，则她的线圈不转的原因是磁铁磁性太弱。(2)直流电动机的转动方向与磁场方向和电流方向有关；线圈正常转动后，若把电源的两极对调一下，观察到线圈转动的方向发生变化；若改变线圈中的电流大小，观察到线圈转动的速度发生变化。(3)许多家用电器用到电动机，日常家电中装有电动机的有：电风扇(或洗衣机等)。
