第8章：运动和力作图、计算题 （重庆地区专用） 2021-2022学年下学期人教版八年级物理期中复习（有解析）

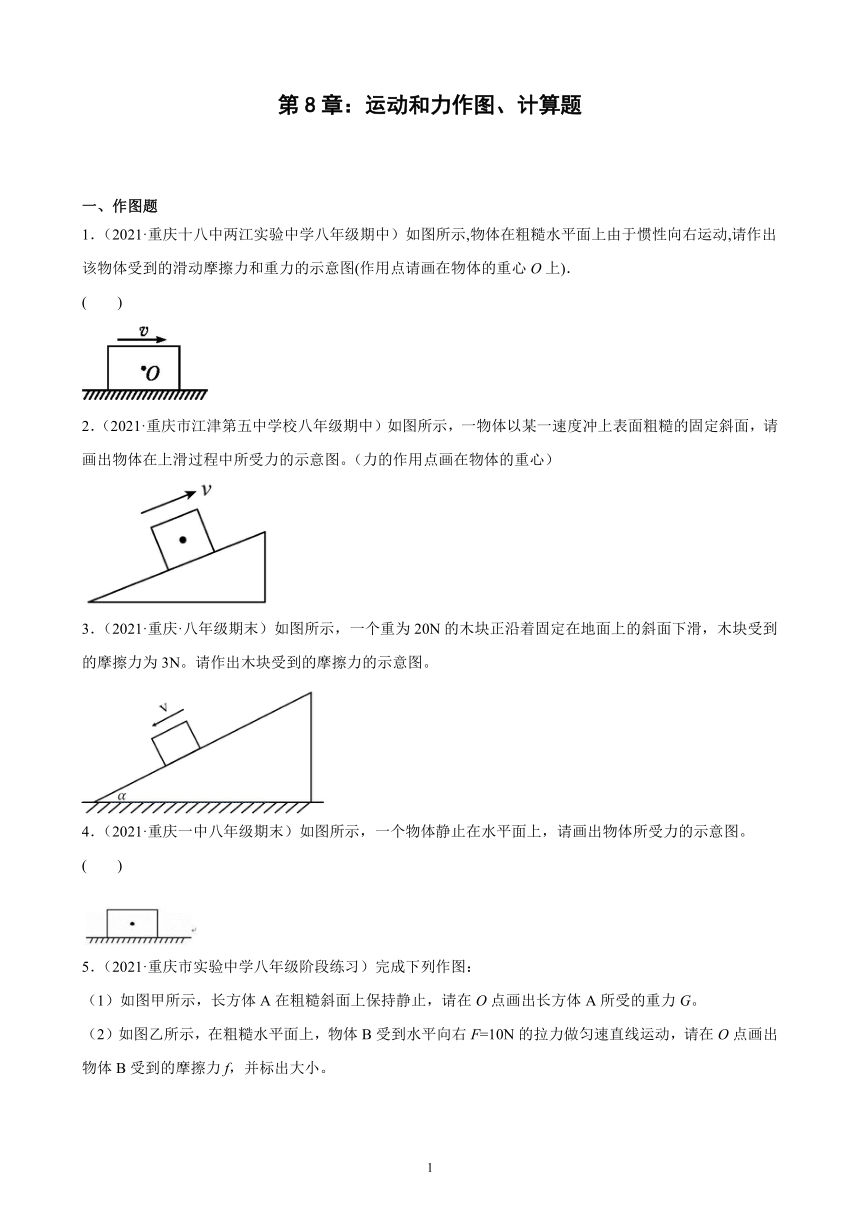

第8章：运动和力作图、计算题
一、作图题
1．（2021·重庆十八中两江实验中学八年级期中）如图所示,物体在粗糙水平面上由于惯性向右运动,请作出该物体受到的滑动摩擦力和重力的示意图(作用点请画在物体的重心O上)．
( )
2．（2021·重庆市江津第五中学校八年级期中）如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受力的示意图。（力的作用点画在物体的重心）
3．（2021·重庆·八年级期末）如图所示，一个重为20N的木块正沿着固定在地面上的斜面下滑，木块受到的摩擦力为3N。请作出木块受到的摩擦力的示意图。
4．（2021·重庆一中八年级期末）如图所示，一个物体静止在水平面上，请画出物体所受力的示意图。
( )
5．（2021·重庆市实验中学八年级阶段练习）完成下列作图：
（1）如图甲所示，长方体A在粗糙斜面上保持静止，请在O点画出长方体A所受的重力G。
（2）如图乙所示，在粗糙水平面上，物体B受到水平向右F=10N的拉力做匀速直线运动，请在O点画出物体B受到的摩擦力f，并标出大小。

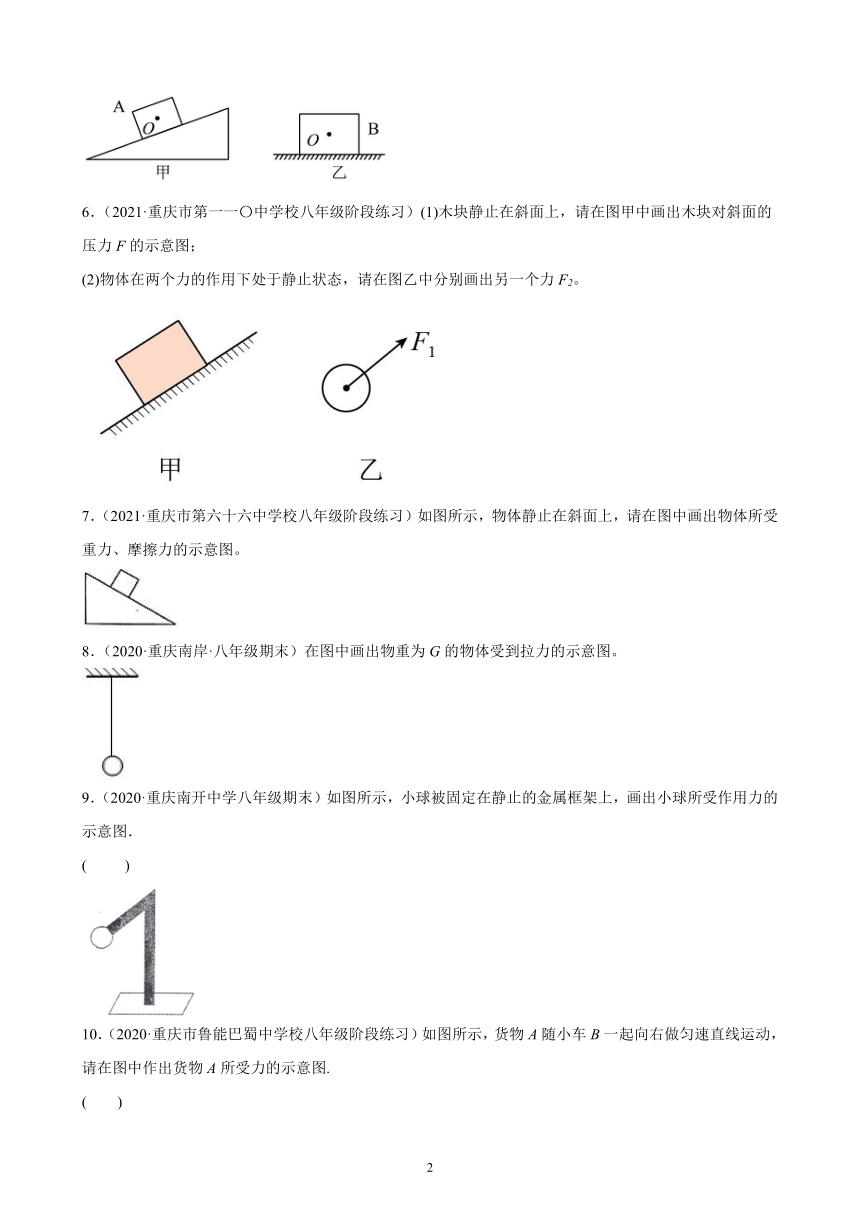

6．（2021·重庆市第一一〇中学校八年级阶段练习）(1)木块静止在斜面上，请在图甲中画出木块对斜面的压力F的示意图；
(2)物体在两个力的作用下处于静止状态，请在图乙中分别画出另一个力F2。
7．（2021·重庆市第六十六中学校八年级阶段练习）如图所示，物体静止在斜面上，请在图中画出物体所受重力、摩擦力的示意图。
8．（2020·重庆南岸·八年级期末）在图中画出物重为G的物体受到拉力的示意图。
9．（2020·重庆南开中学八年级期末）如图所示，小球被固定在静止的金属框架上，画出小球所受作用力的示意图．
( )
10．（2020·重庆市鲁能巴蜀中学校八年级阶段练习）如图所示，货物A随小车B一起向右做匀速直线运动，请在图中作出货物A所受力的示意图.
( )
二、计算题
11．（2021·重庆江津·八年级期中）一辆小轿车的质量为1.2t，在平直路面上匀速行驶时受到的阻力是小车重的0.2倍。求：
（1）小车受到的重力的大小；
（2）小车在匀速行驶时受到的牵引力的大小。
12．（2021·重庆·八年级期末）一辆自身质量为的5t卡车，装运密度为2.5×103kg/m3的石子，途经某桥梁，见到桥头立有如图所示的标志牌。
（1）求卡车空载时受到的重力；
（2）若卡车在匀速行驶过程中受到的阻力是车重的0.05倍，求空载卡车匀速直线运动时受到的牵引力？
（3）通过计算说明，这辆卡车装运7m3的石子，是否允许从该桥上通过？
13．（2021·重庆·八年级期末）现有一个重力为500N箱子静止在水平地面上，小明用力推箱子，让箱子在水平地面上匀速向前滑动，已知箱子所受到的阻力为自身重力的0.2倍。求：
(1)此时，物体受到的阻力的大小；
(2)小明所用的推力的大小；
(3)突然小明发现前方有障碍物，小明立即改用200N的力反向拉物体，由于惯性物体继续向前滑行，则在物体继续向前滑行过程中受到的合力大小和方向。
14．（2021·重庆綦江·八年级期末）如图，一辆质量为1.5t的小轿车，在某段相距6km平直的高速公路上匀速行驶了4min，它受到的阻力是小轿车自重的0.16倍。求：
(1)小轿车在该平直路段匀速行驶的速度是多少千米/时？多少米/秒？
(2)小轿车在该平直路段匀速行驶过程中，发动机的牵引力是多大？
试卷第1页，共3页

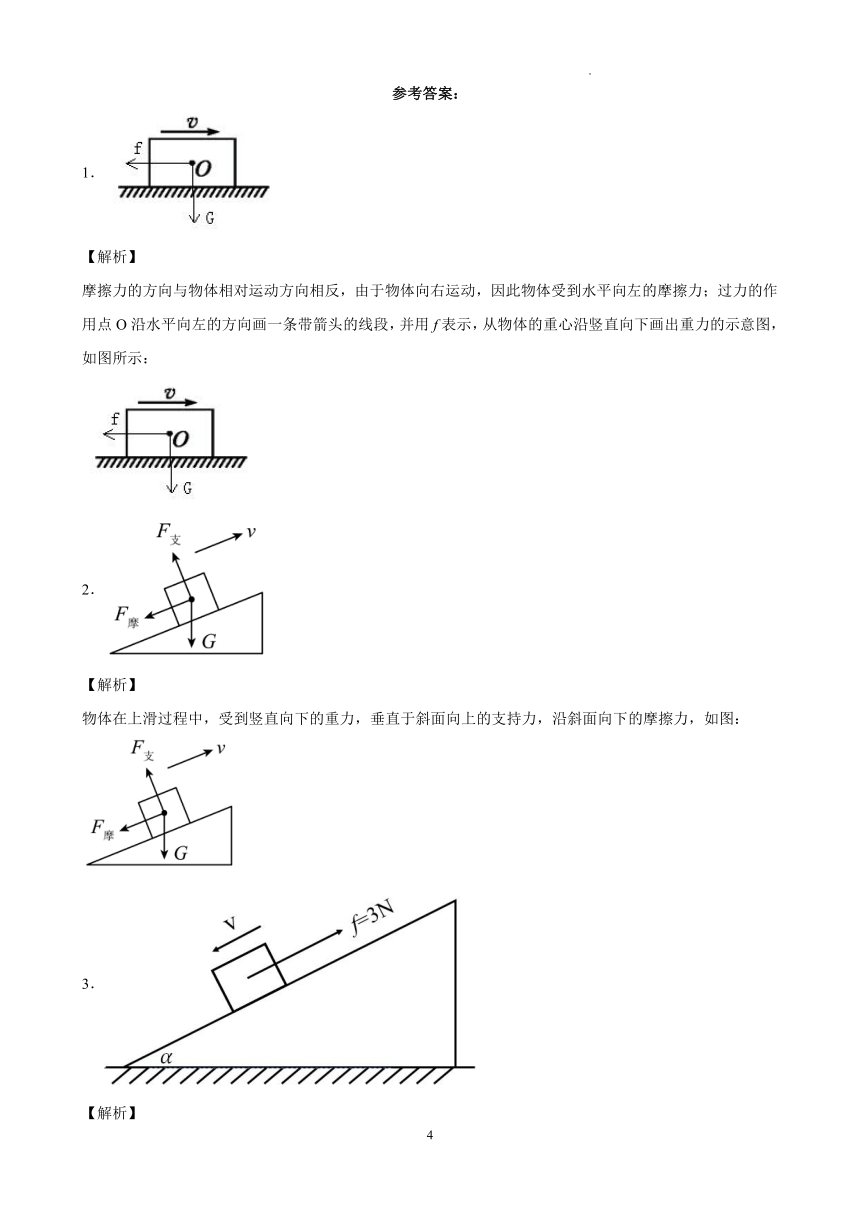

参考答案：
1．
【解析】
摩擦力的方向与物体相对运动方向相反，由于物体向右运动，因此物体受到水平向左的摩擦力；过力的作用点O沿水平向左的方向画一条带箭头的线段，并用f表示，从物体的重心沿竖直向下画出重力的示意图，如图所示：
2．
【解析】
物体在上滑过程中，受到竖直向下的重力，垂直于斜面向上的支持力，沿斜面向下的摩擦力，如图：
3．
【解析】

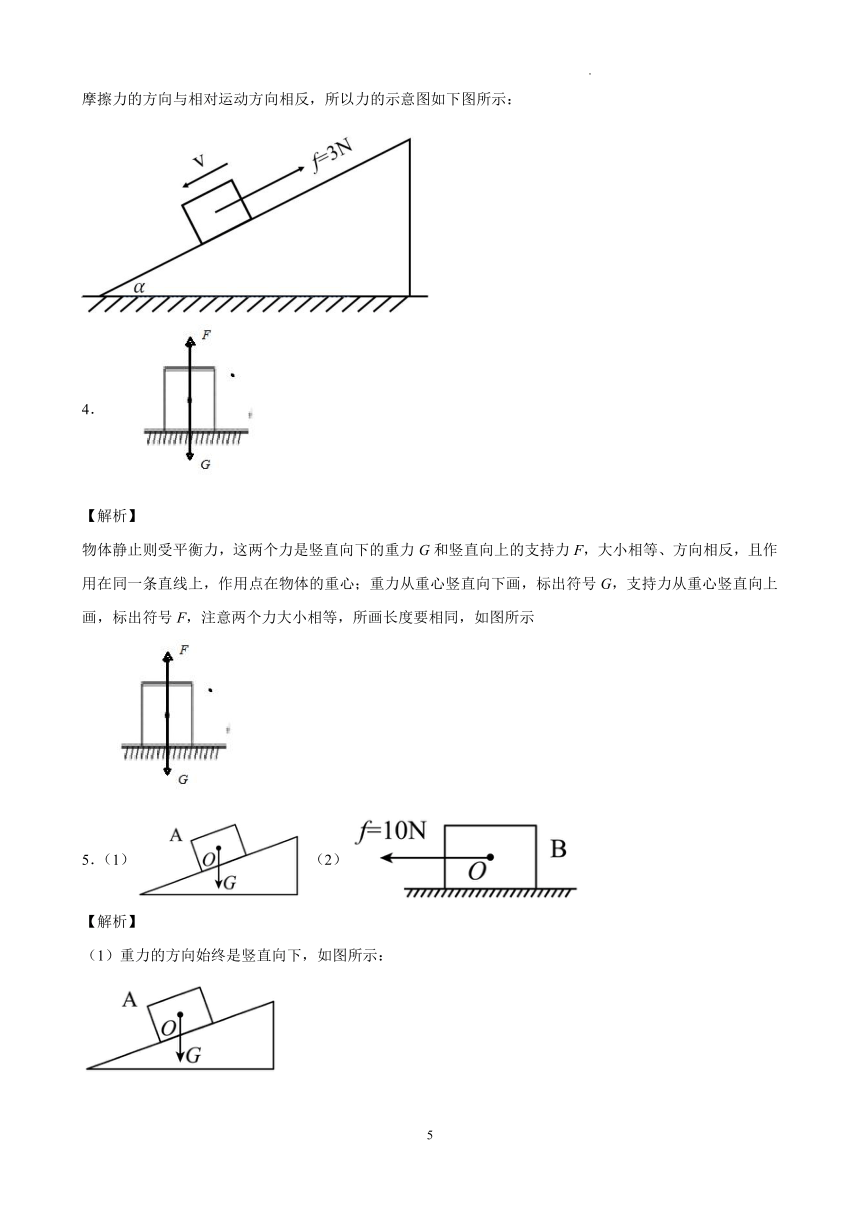

摩擦力的方向与相对运动方向相反，所以力的示意图如下图所示：
4．
【解析】
物体静止则受平衡力，这两个力是竖直向下的重力G和竖直向上的支持力F，大小相等、方向相反，且作用在同一条直线上，作用点在物体的重心；重力从重心竖直向下画，标出符号G，支持力从重心竖直向上画，标出符号F，注意两个力大小相等，所画长度要相同，如图所示
5．（1） （2）
【解析】
（1）重力的方向始终是竖直向下，如图所示：
（2）物体做匀速直线运动，拉力与摩擦力是一对平衡力，所以摩擦力的大小是10N，方向水平向左，如图所示：
6．(1)；(2)
【解析】
(1)要求画出木块对斜面的压力F的示意图，而这个压力是弹力的一种，总是垂直接触面，那么取木块与接触面斜面的中点为压力的作用点，过这个作用点，作垂直于斜面的线段，往右下方向，加上箭头，即可得到木块对斜面的压力F的示意图，如下图所示。
(2)由题意可知，处于静止状态，即平衡状态，这个物体受到两个力的作用，根据二力平衡可知，另一个力F2与F1大小相等，方向相反，作用在同一物体上，作用在同一条直线上，由此作出另一个力F2，如下图所示。
7．
【解析】
重力方向竖直向下，作用在重心上，物体有相对于斜面向下运动的趋势，所以静摩擦力的方向是沿斜面向上，作用点在物体重心上。如图所示：
8．
【解析】
由图知，物体受到重力G和拉力F的作用，其中拉力的施力物体是绳子，方向竖直向上，大小与重力相等，作用点在物体的重心上，如图所示：
9．
【解析】
小球固定在静止的支架上，处于静止状态，受到竖直向下的重力和支架对它向上的弹力作用，且这两个力是一对平衡力，二力的作用点都在重心，方向分别是竖直向下和始终向上画，用符号G和F表示，注意所画的线段长度要相等，如图所示：
10．
【解析】
货物A做匀速直线运动，处于平衡状态，A受到竖直向下的重力G和竖直向上的支持力F，G与F是一对平衡力，它们大小相等，方向相反，且作用在同一直线上，作用点在物体的重心，重力从重心竖直向下画，符号为G；支持力从重心竖直向上画，符号为F，注意两个力长度相同，如图所示．
11．（1）1.2×104 N；（2）2.4×103N
【解析】
解：（1）小轿车的质量为
m=1.2t=1200kg
重力为
（2）小车在匀速行驶时受到的牵引力的大小与阻力相等，而在平直路面上匀速行驶时受到的阻力是小车重的0.2倍，则
答：（1）小车受到的重力的大小1.2×104N；
（2）小车在匀速行驶时受到的牵引力的大小2.4×103N。
12．（1）；（2）；（3）这辆卡车不允许从该桥上通过
【解析】
（1）卡车空载时受到的重力为
（2）卡车匀速直线运动时处于平衡状态，所受牵引力等于阻力，所以空载卡车受到的牵引力为
（3）7m3的石子的质量为
车设石子的总质量为
所以，该车不允许从桥上通过。
答：（1）求卡车空载时受到的重力为。
（2）若卡车在匀速行驶过程中受到的阻力是车重的0.05倍，求空载卡车匀速直线运动时受到的牵引力为。
（3）这辆卡车装运7m3的石子，不允许从该桥上通过。
13．(1)100N；(2)100N；(3)300N，向后
【解析】
解：(1)由题意物体受到的阻力
f=0.2G=0.2×500N=100N
(2)箱子做匀速直线运动，根据二力平衡
F=f=100N
(3)用200N的力反向拉物体，物体继续向前滑行，滑动摩擦力方向与运动方向相反，则合力为
F合=F’+f=200N+100N=300N
合力方向与运动方向相反为向后。
答：(1)此时，物体受到的阻力的大小100N；
(2)小明所用的推力的大小100N；
(3)合力大小为300N，方向向后。
14．(1)90km/h，25m/s；(2)2.4×103N
【解析】
解：(1)已知路程为6km，时间为
则小轿车在该平直路段匀速行驶的速度
单位换算为
(2)汽车受到的阻力是小轿车自重的0.16倍，则阻力为
因为小轿车在该平直路段匀速行驶，所以牵引力与阻力二力平衡，所以阻力和牵引力相等，即
答：(1)小轿车在该平直路段匀速行驶的速度是90km/h，25m/s；
(2)小轿车在该平直路段匀速行驶过程中，发动机的牵引力是2.4×103N。
答案第1页，共2页
