初三科学复习专题_电学中的图像问题
图片预览
文档简介
课件15张PPT。 初三科学复习专题

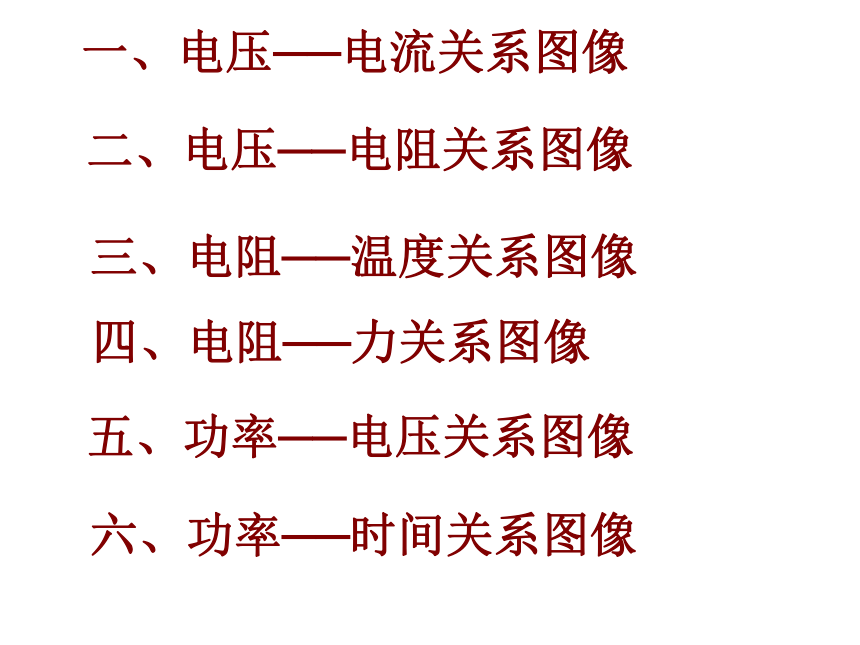

------电学中的图像问题 一、电压──电流关系图像
二、电压──电阻关系图像 三、电阻──温度关系图像? 四、电阻──力关系图像? 五、功率──电压关系图像? 六、功率──时间关系图像?一、电压──电流关系图像

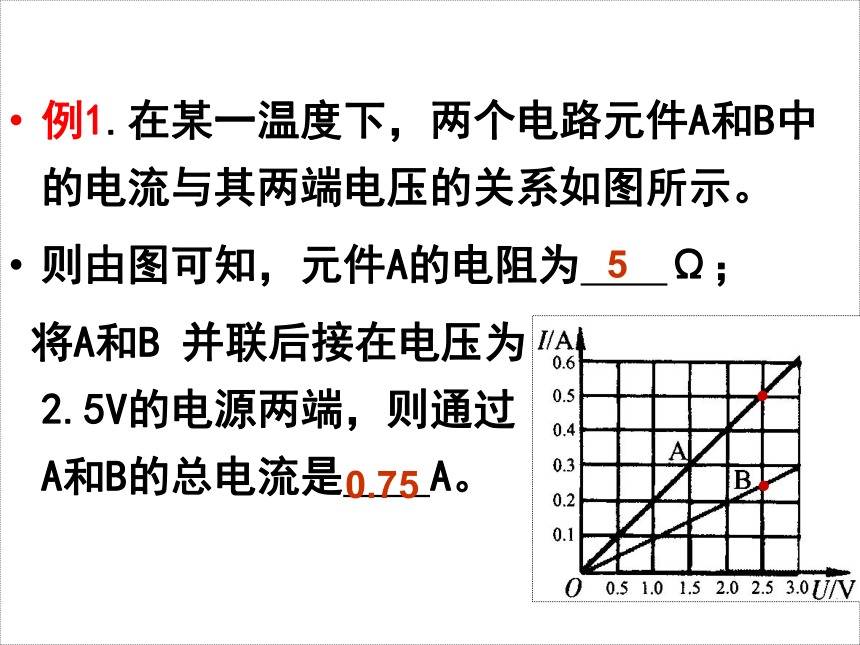

例1.在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图所示。
则由图可知，元件A的电阻为 Ω；
将A和B 并联后接在电压为 2.5V的电源两端，则通过 A和B的总电流是 A。

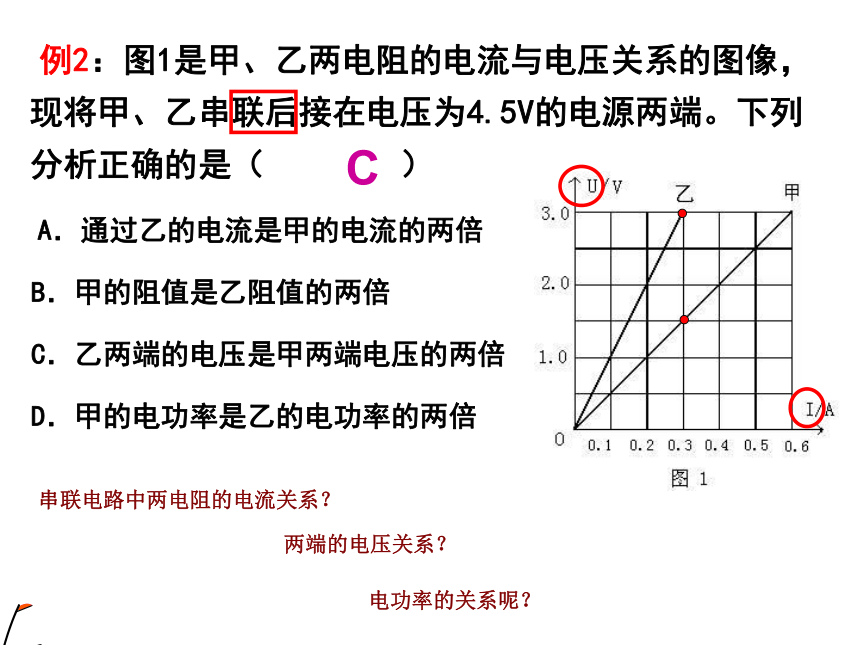

50.75?例2：图1是甲、乙两电阻的电流与电压关系的图像，现将甲、乙串联后接在电压为4.5V的电源两端。下列分析正确的是（ ）
? A．通过乙的电流是甲的电流的两倍
?B．甲的阻值是乙阻值的两倍
?C．乙两端的电压是甲两端电压的两倍
? D．甲的电功率是乙的电功率的两倍?

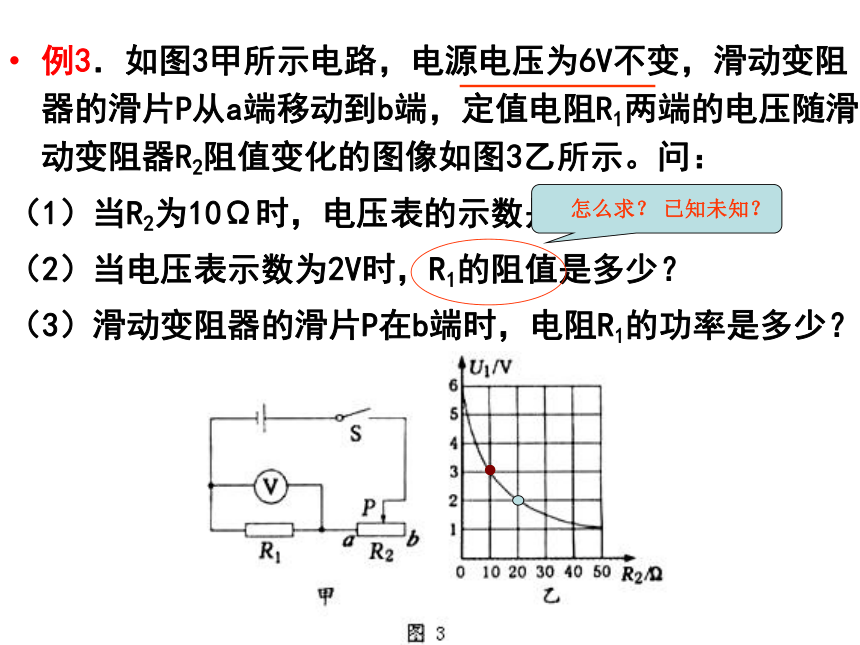

C串联电路中两电阻的电流关系？两端的电压关系？电功率的关系呢？二、电压──电阻关系图像例3．如图3甲所示电路，电源电压为6V不变，滑动变阻器的滑片P从a端移动到b端，定值电阻R1两端的电压随滑动变阻器R2阻值变化的图像如图3乙所示。问：
（1）当R2为10Ω时，电压表的示数是多少？?
（2）当电压表示数为2V时，R1的阻值是多少？?
（3）滑动变阻器的滑片P在b端时，电阻R1的功率是多少？?( 2V )怎么求？ 已知未知？三、电阻──温度关系图像?例4．PTC是一种新型的半导体陶瓷材料，它的发热效率较高，PTC有一个人为设定的温度。当它的温度低于设定温度时，其电阻值会随它的温度升高而变小；当它的温度高于设定温度时，其电阻值随它的温度升高而变大。如图6所示的陶瓷电热水壶就使用了这种材料。它的工作电路如图7所示，R0是定值电阻，其阻值不受温度的影响。RT是PTC的电阻，它的电阻值与温度的关系如图8所示。该电热水壶在RT设定温度状态工作时，电路消耗的总功率为1100W。
（1）R0的阻值为多少?
（2）当RT的温度为130℃时，
电路中RT的实际功率为多少?四、电阻──力关系图像? 例5． 随着人们生活水平的不断提高，各种小汽车已经走进我们的家庭。仔细观察和思考，可以发现小汽车的一些设计和使用过程中的许多现象都与物理知识有关，请你用学过的物理知识解答下面的问题：
? 例5.图9为某小汽车测定油箱内油量的电路原理图。其中： Rx为压力传感器，它的电阻值随受到压力的变化而变化，阻值随压力变化的关系如图10所示；表A为油量表，它实质是一只电流表，油箱内油量的变化通过电流表示数的变化显示出来； R0是阻值为5Ω的定值电阻；电源电压恒为15V；油箱位于压力传感器Rx上，空油箱重50N。若电流表的量程为0--0.6A，该油箱加满油时，指针恰好指示最大刻度，求：①此时，R0两端的电压是多少？
Rx的阻值是多少？②油箱最多能储油多少升？
（1升=1dm3）（取g=10N/kg
=0.7×103kg/m3）五、功率──电压关系图像?例6．王明同学准备测量额定电压为2.5V 的小灯泡在
实际工作时的功率，根据已有器材，他设计好了电路
原理图，并完成了实物连接．如图11所示。
王明同学经过多次测量与计算后，得到了一组功率P与电压的平方U2的数据，下列各图中能正确表示P与U2的关系的是：（设灯丝电阻不变）( )
?六、功率──时间关系图像?例7．小明的妈妈为了改善早餐的营养，买了一台全自动豆浆机，如图12甲所示。图12乙所示是豆浆机的主要结构：中间部位是一个带动刀头的电动机，用来将原料进行粉碎打浆；外部是一个金属圆环形状的电热管，负责对液体加热煮沸。下表是这个豆浆机的主要技术参数；图13所示是豆浆机正常工作做一次豆浆的过程中电热管和电动机交替工作的“P-t”图像。请解答下列问题：
?（1）豆浆机正常工作时的最大电流是多大？
（2）豆浆机正常工作做一次豆浆，总共
消耗的电能是多少？
?小结图像分析分段看线找点认轴谢谢大家！
