第6章：熟悉而陌生的力作图题（福建地区专用）2021-2022学年下学期沪科版八年级物理期中复习（有解析）

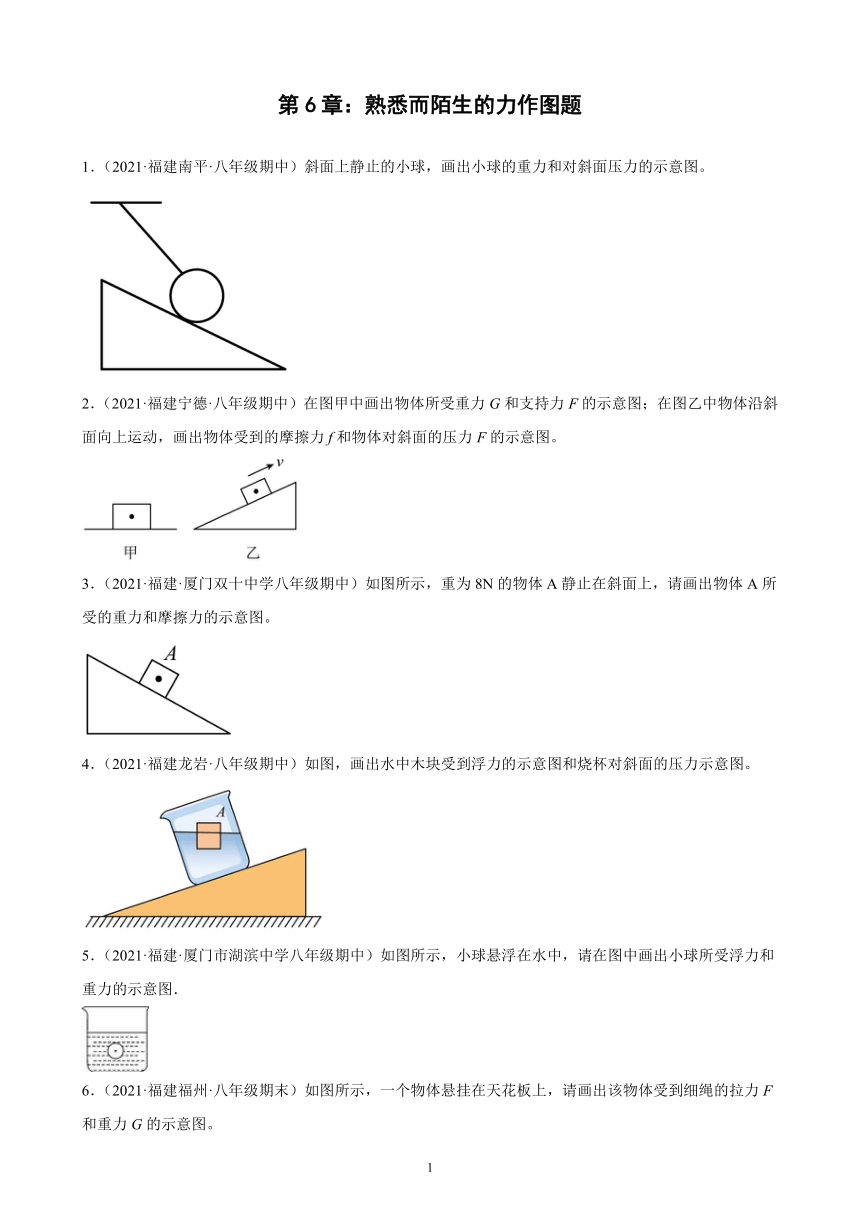

第6章：熟悉而陌生的力作图题
1．（2021·福建南平·八年级期中）斜面上静止的小球，画出小球的重力和对斜面压力的示意图。
2．（2021·福建宁德·八年级期中）在图甲中画出物体所受重力G和支持力F的示意图；在图乙中物体沿斜面向上运动，画出物体受到的摩擦力f和物体对斜面的压力F的示意图。
3．（2021·福建·厦门双十中学八年级期中）如图所示，重为8N的物体A静止在斜面上，请画出物体A所受的重力和摩擦力的示意图。
4．（2021·福建龙岩·八年级期中）如图，画出水中木块受到浮力的示意图和烧杯对斜面的压力示意图。
5．（2021·福建·厦门市湖滨中学八年级期中）如图所示，小球悬浮在水中，请在图中画出小球所受浮力和重力的示意图．
6．（2021·福建福州·八年级期末）如图所示，一个物体悬挂在天花板上，请画出该物体受到细绳的拉力F和重力G的示意图。

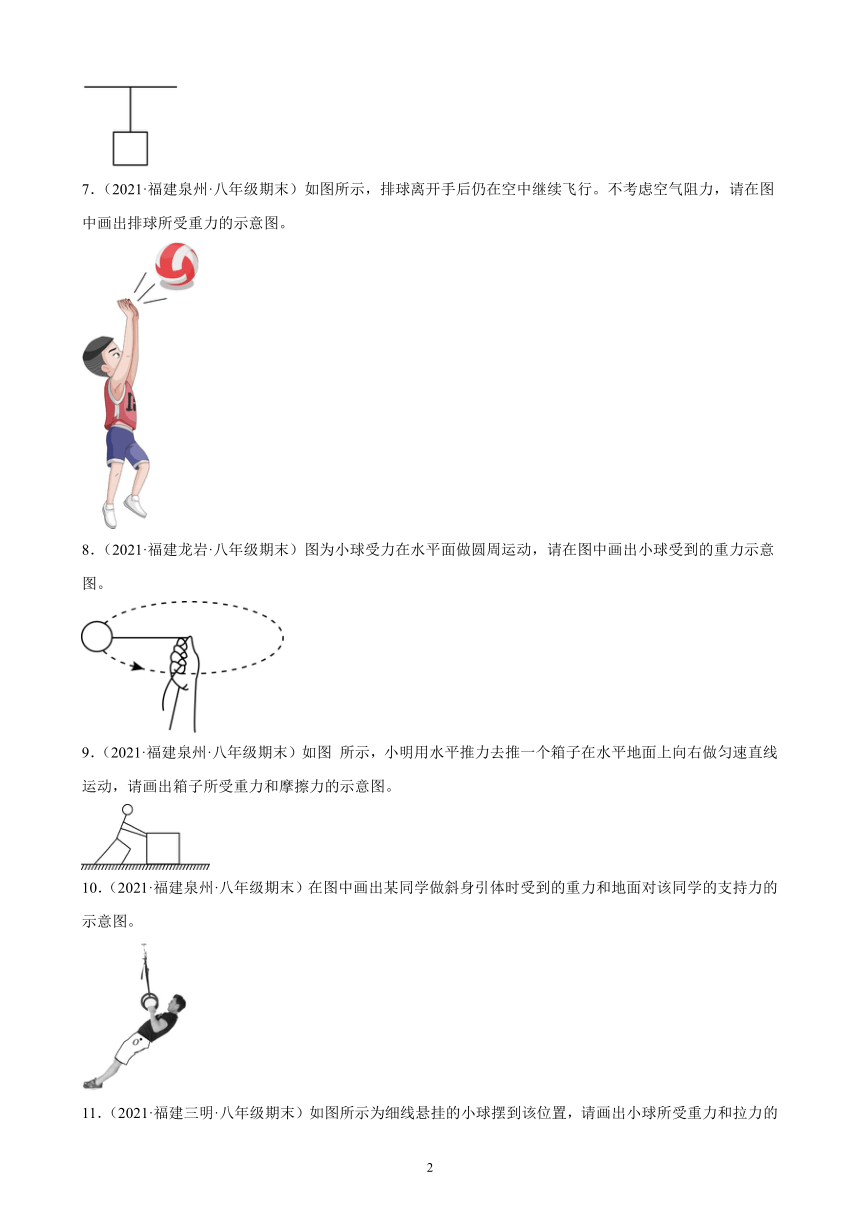

7．（2021·福建泉州·八年级期末）如图所示，排球离开手后仍在空中继续飞行。不考虑空气阻力，请在图中画出排球所受重力的示意图。
8．（2021·福建龙岩·八年级期末）图为小球受力在水平面做圆周运动，请在图中画出小球受到的重力示意图。
9．（2021·福建泉州·八年级期末）如图 所示，小明用水平推力去推一个箱子在水平地面上向右做匀速直线运动，请画出箱子所受重力和摩擦力的示意图。
10．（2021·福建泉州·八年级期末）在图中画出某同学做斜身引体时受到的重力和地面对该同学的支持力的示意图。
11．（2021·福建三明·八年级期末）如图所示为细线悬挂的小球摆到该位置，请画出小球所受重力和拉力的示意图。

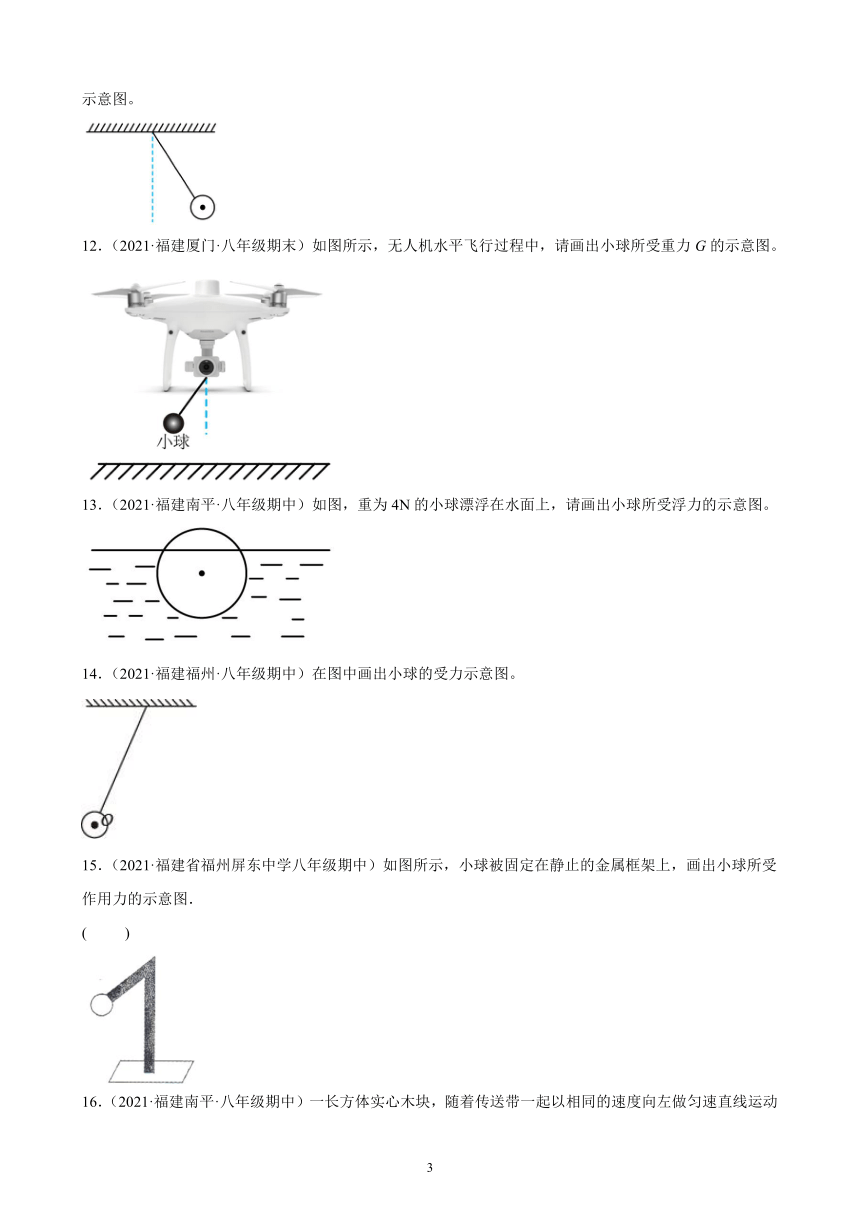

12．（2021·福建厦门·八年级期末）如图所示，无人机水平飞行过程中，请画出小球所受重力G的示意图。
13．（2021·福建南平·八年级期中）如图，重为4N的小球漂浮在水面上，请画出小球所受浮力的示意图。
14．（2021·福建福州·八年级期中）在图中画出小球的受力示意图。
15．（2021·福建省福州屏东中学八年级期中）如图所示，小球被固定在静止的金属框架上，画出小球所受作用力的示意图．
( )
16．（2021·福建南平·八年级期中）一长方体实心木块，随着传送带一起以相同的速度向左做匀速直线运动如下图所示，忽略空气阻力，请画出物体的受力示意图。
( )
17．（2021·福建福州·八年级期中）在图中画出水平匀速行驶汽车的受力示意图。
18．（2021·福建福州·八年级期末）形状不规则的石块静止在水平桌面上，O为重心，请画出它所受力的示意图。
试卷第1页，共3页

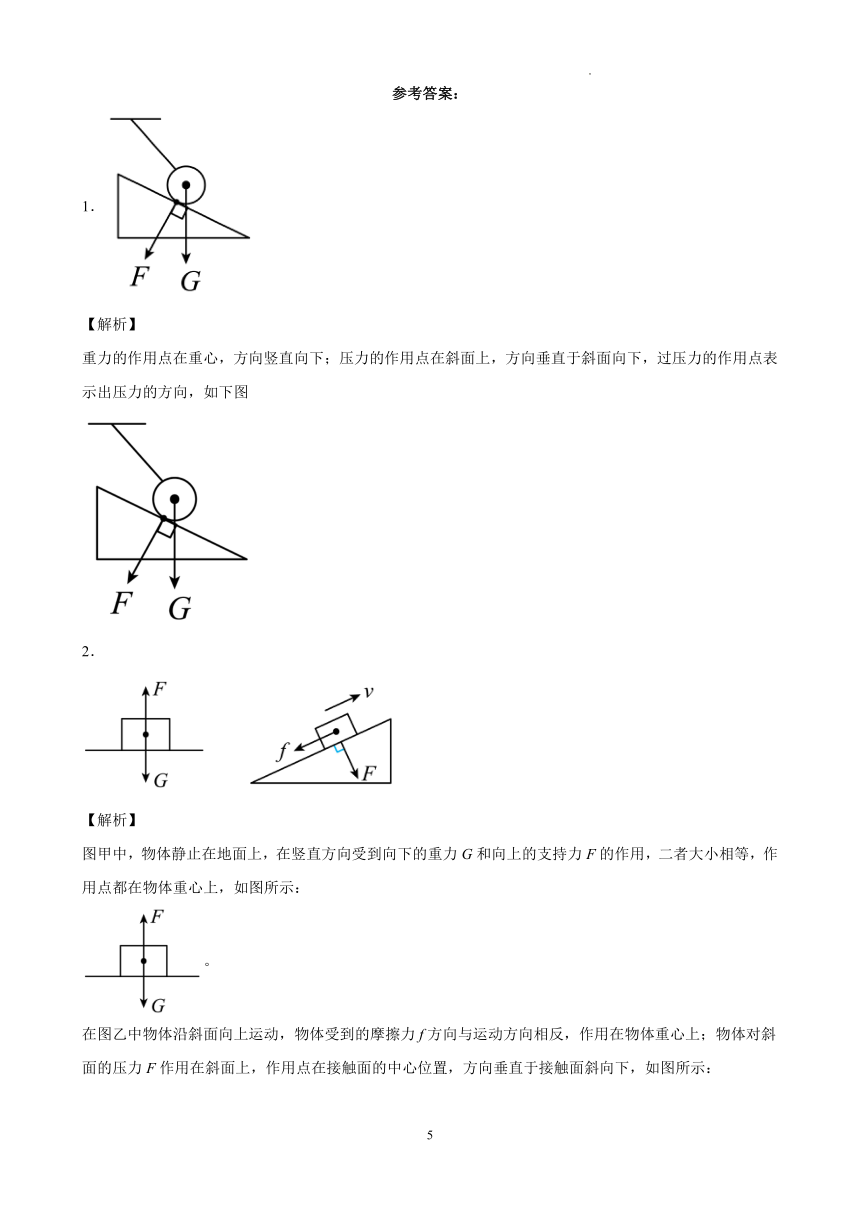

参考答案：
1．
【解析】
重力的作用点在重心，方向竖直向下；压力的作用点在斜面上，方向垂直于斜面向下，过压力的作用点表示出压力的方向，如下图
2．
　　
【解析】
图甲中，物体静止在地面上，在竖直方向受到向下的重力G和向上的支持力F的作用，二者大小相等，作用点都在物体重心上，如图所示：
。
在图乙中物体沿斜面向上运动，物体受到的摩擦力f方向与运动方向相反，作用在物体重心上；物体对斜面的压力F作用在斜面上，作用点在接触面的中心位置，方向垂直于接触面斜向下，如图所示：
。
3．
【解析】
重力的方向是竖直向下的，过物体的重心沿竖直向下的方向画一条带箭头的线段，用符号G表示，大小是8N，物体静止在斜面上，有沿斜面向下滑动的运动趋势，所以它受到一个阻碍它向下滑动的斜向上的摩擦力，方向沿斜面向上。
4．
【解析】
木块在水面静止时，所受到的浮力的F浮的作用点在重心，方向是竖直向上的。在烧杯和斜面的接触面上找一点作为力的作用点，画一垂直斜面向下的线段，标出箭头，记为F，如图所示
5．
【解析】
由题意可知，小球悬浮在水中，物体所受浮力的方向是竖直向上的，从重心开始竖直向上画一条带箭头的线段表示出浮力，并标出F浮；物体的重力与浮力大小相等，方向相反，作用点都在重心，同理做出重力的示意图，这两个力是一对平衡力，故作图时两条线段长度要相等如上图所示：
6．
【解析】
物体悬挂在天花板上，受到的竖直向下重力和绳子竖直向上的拉力是一对平衡力，即两个力大小相等，重力从重心竖直向下作有向线段，拉力从重心竖直向上作有向线段，如图所示：
7．
【解析】
排球离开手后仍在空中继续飞行，若不考虑空气阻力，只受到竖直向下的重力作用；重力的方向是竖直向下的，过重心画一条带箭头的竖直向下的有向线段，用G表示，如图所示：
8．
【解析】
重力方向是竖直向下的，过球心沿竖直向下的方向画一条带箭头的线段，并用符号G表示。如图所示：
9．
【解析】
重力的方向总是竖直向下，人向右推动箱子，则地面对箱子的摩擦力向左，两个力的作用点都在重心上，故作图如下
10．
【解析】
由图知，O为人的重心，由O点竖直向下作有向线段，用G表示同学受到的重力；地面对该同学的支持力作用在地面与脚的接触处，方向垂直地面向上。如图：
11．
【解析】
小球所受重力的方向是竖直向下的，重力的作用点在小球的中心，拉力作用点也画在小球的中心，方向沿绳子斜向上，如图所示
12．
【解析】
重力的方向始终是竖直向下的，则小球所受重力G的示意图如下图所示：
13．
【解析】
由于小球漂浮在水面上，所以重力和浮力是一对平衡力，即二者大小相等、方向相反、作用在同一直线上；小球的重力作用在重心，方向竖直向下；所以，过重心作竖直向上并标出大小为4N，即浮力F浮，如下图
14．
【解析】
忽略空气阻力，受到拉力和重力的作用，过球心作竖直向下的重力和沿绳子斜向上的拉力。
15．
【解析】
小球固定在静止的支架上，处于静止状态，受到竖直向下的重力和支架对它向上的弹力作用，且这两个力是一对平衡力，二力的作用点都在重心，方向分别是竖直向下和始终向上画，用符号G和F表示，注意所画的线段长度要相等，如图所示：
16．
【解析】
由题意可知，物体在水平方向上做匀速直线运动，是由于物体具有惯性，在水平方向上不受作用力，而在竖直方向受到重力和支持力，这两个力是一对平衡力，如下图所示：
17．
【解析】
因汽车在水平方向上匀速行驶，则汽车处于平衡状态，受平衡力的作用，即在竖直方向受重力和支持力的作用；故水平方向上受牵引力和阻力的作用，如下图所示。
18．如下图所示
【解析】
物体受到两个力：重力G和支持力F，二力为一对平衡力，大小相等、方向相反，如图所示。
答案第1页，共2页
