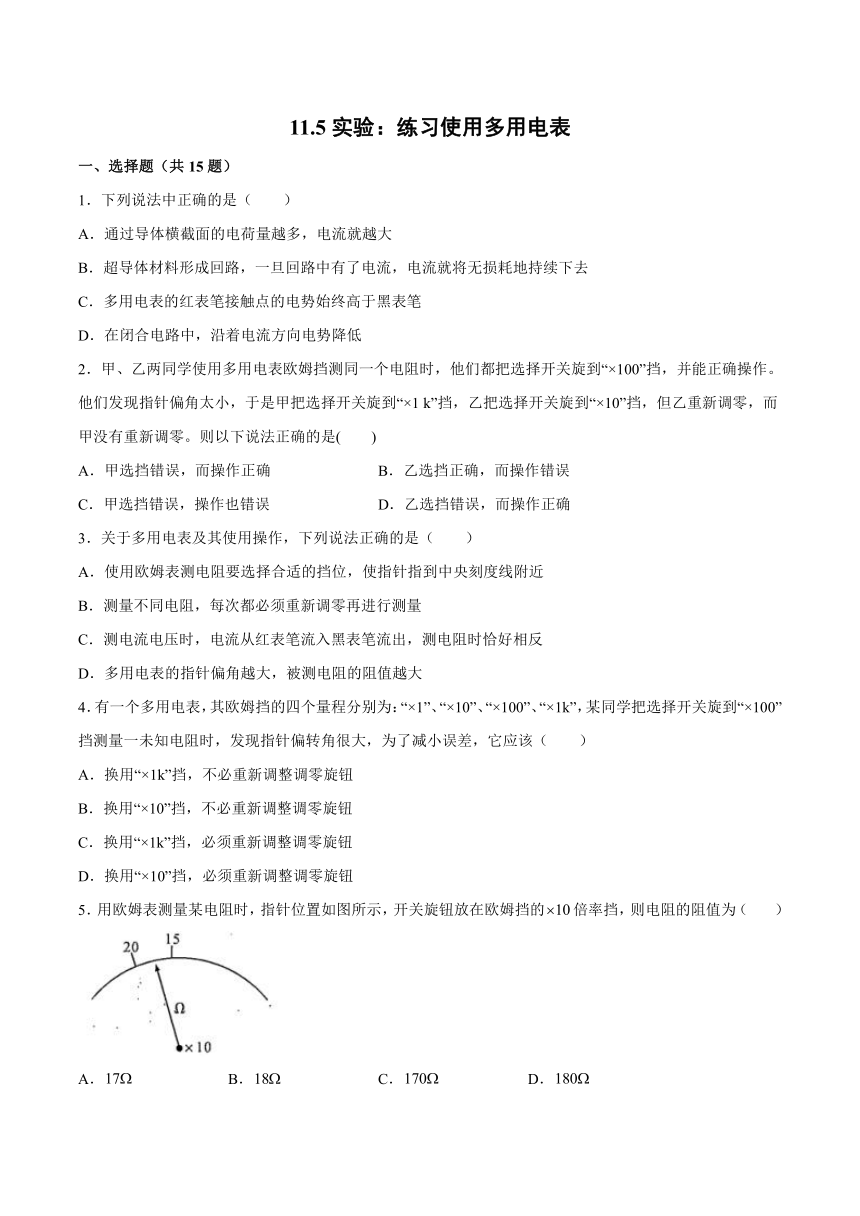

11.5实验：练习使用多用电表
一、选择题（共15题）
1．下列说法中正确的是（　　）
A．通过导体横截面的电荷量越多，电流就越大
B．超导体材料形成回路，一旦回路中有了电流，电流就将无损耗地持续下去
C．多用电表的红表笔接触点的电势始终高于黑表笔
D．在闭合电路中，沿着电流方向电势降低
2．甲、乙两同学使用多用电表欧姆挡测同一个电阻时，他们都把选择开关旋到“×100”挡，并能正确操作。他们发现指针偏角太小，于是甲把选择开关旋到“×1 k”挡，乙把选择开关旋到“×10”挡，但乙重新调零，而甲没有重新调零。则以下说法正确的是(　　)
A．甲选挡错误，而操作正确 B．乙选挡正确，而操作错误
C．甲选挡错误，操作也错误 D．乙选挡错误，而操作正确
3．关于多用电表及其使用操作，下列说法正确的是（　　）
A．使用欧姆表测电阻要选择合适的挡位，使指针指到中央刻度线附近
B．测量不同电阻，每次都必须重新调零再进行测量
C．测电流电压时，电流从红表笔流入黑表笔流出，测电阻时恰好相反
D．多用电表的指针偏角越大，被测电阻的阻值越大
4．有一个多用电表，其欧姆挡的四个量程分别为：“×1”、“×10”、“×100”、“×1k”，某同学把选择开关旋到“×100”挡测量一未知电阻时，发现指针偏转角很大，为了减小误差，它应该（　　）
A．换用“×1k”挡，不必重新调整调零旋钮
B．换用“×10”挡，不必重新调整调零旋钮
C．换用“×1k”挡，必须重新调整调零旋钮
D．换用“×10”挡，必须重新调整调零旋钮
5．用欧姆表测量某电阻时，指针位置如图所示，开关旋钮放在欧姆挡的倍率挡，则电阻的阻值为（ ）
A． B． C． D．
6．如图所示为某同学设计的多用电表的原理示意图。虚线框中S为一个单刀多掷开关，通过操作开关，接线柱B可以分别与触点1、2、3接通，从而实现使用多用电表测量不同物理量的不同功能。关于此多用电表，下列说法中正确的是（　　）
A．当S接1时，处于测量电流的挡位，其中接线柱B接的是红表笔
B．当S接2时，处于测量电压的挡位，其中接线柱B接的是黑表笔
C．当S接2时，处于测量电阻的挡位，其中接线柱B接的是黑表笔
D．当S接3时，处于测量电压的挡位，其中接线柱B接的是红表笔
7．如图为一简单欧姆表原理示意图，其中电流表的满偏电流为200μA、内阻为100Ω，可变电阻的最大阻值为10kΩ，电池的电动势是1.5V，内阻是1Ω。关于该欧姆表的中值电阻（对应的电阻值），下列说法正确的是（　　）
A．该欧姆表的中值电阻为7500Ω
B．为了减小误差，应尽量使指针偏角大一些
C．仅更换电池使电动势增加，中值电阻不变
D．上图中与A连接的为黑表笔
8．在使用多用电表测电阻时，以下说法错误的是（　　）
A．使用前检查指针是否指在电阻档的“∞”处
B．每换一次挡位，都必须重新进行电阻档欧姆调零
C．在外电路中，电流从红表笔流经被测电阻到黑表笔
D．测量时，若指针偏角较小，应换倍率较大的档位进行测量
9．多用电表是实验室必备仪器，利用多用电表可以测量电流、电压和电阻等物理量。已知多用电表的黑表笔接内部电源的正极，关于多用电表的使用，下列说法正确的是（　　）
A．测量电路中电流时，需要把多用电表选择到相应量程的电流挡，黑表笔接高电势
B．测量电阻时，由于双手手指与表笔金属部分接触，会导致测量值偏大
C．测电阻时，若指针偏转角度较小，应换较大倍率后，重新调零，再进行测量
D．多用电表选择欧姆挡，若多用电表的黑表笔接二极管的正极，红表笔接二极管的负极，则指针偏转角度很小
10．图为多用表欧姆挡的原理示意图，其中电流表的满偏电流为，内阻，调零电阻的最大值，串联的固定电阻，电池电动势，用它测量电阻，能准确测量的阻值范围是
A．
B．
C．
D．
11．关于指针式多用电表的使用，下列说法正确的是（　　）
A．测电阻时，指针偏转至靠近刻度盘最右端，需要将倍率调换到更高倍率挡
B．测电阻时，为保证接触良好，可以用手直接将表笔和电阻捏紧
C．欧姆表换挡后，不需要重新进行欧姆调零，即可直接测电阻
D．测电流时，电流从红表笔流入多用电表，黑表笔流出
12．关于多用电表的使用，下列说法中正确的是（　　）
A．测量电阻时每次换挡都需要欧姆调零
B．测量直流电压、直流电流时电流从“+”接线柱流入多用电表，测电阻时电流从“一”接线柱流入多用电表
C．测量电压、电流前要进行机械调零，测电阻时不需要进行机械调零
D．用欧姆挡测电阻时，被测电阻的阻值越大，指针向右转过的角度就越大
13．欧姆表是由电流表改装而成的。关于欧姆表的刻度线，下列说法正确的是（　　）
A．零电阻刻度线与零电流刻度线重合
B．电阻刻度不均匀，刻度值越小处刻度线越密
C．电阻刻度不均匀，刻度值越大处刻度线越密
D．零电阻刻度线与电流表满偏刻度线重合
14．用多用电表测电阻，调零后，用“×10”挡测量一个电阻的阻值，发现表针偏转角度很大，正确的判断和做法是（ ）
A．这个电阻阻值很小
B．这个电阻阻值很大
C．为了把电阻测得更准一些，应换用“×1”档，重新测量
D．为了把电阻测得更准一些，应换用“×100”档，重新测量
15．如图所示为欧姆表的原理图，表头内阻为Rg，调零电阻为R，电池的电动势为E，内阻为r，则下列说法中正确的是（　　）
A．它是根据闭合电路欧姆定律制成的
B．接表内电池负极的应是黑表笔
C．电阻的“∞”刻度位于刻度盘的左端
D．调零后刻度盘的中心刻度值是r+Rg
二、填空题
16．二极管的特点及其电阻测量:晶体二极管是由半导体材料制成的，它有两个极，一个叫______极，一个叫______极，它的符号如图甲所示。
晶体二极管具有单向导电性（符号上的箭头表示允许电流通过的方向）。当给二极管加正向电压时，它的电阻很______，电路导通，如图乙所示;当给二极管加反向电压时，它的电阻很______，电路截止，如图丙所示。
17．一多用电表的欧姆挡分为×1，×10，×100，×1k共4个挡位。某同学用该表测量阻值为1kΩ左右的电阻。完成下列测量步骤中的填空。
（1）将选择开关置于_______挡位；
（2）将红黑表笔短接，调整_______使得_______；
（3）测量电阻时，指针指示位置如图所示，该电阻的阻值为_______kΩ；
（4）测量完成后，将选择开关旋转至OFF挡位。
18．用多用电表进行了几次测量，指针分别处于a、b的位置，如图所示。若多用电表的选择开关处于下面表格中所指的档位，a和b的相应读数是多少？请填在表格中。
指针位置 选择开关所处挡位 读数
a 直流电流100mA _____mA
直流电压2.5V _____V
b 电阻100 _____
19．用多用电表的欧姆档测二极管的反向电阻，应将多用电表的黑表笔接二极管的________极。（填“正”或“负”）
三、综合题
20．观察图所示多用电表填写①②③④⑤各部分的名称。
21．当用多用电表测电阻时，发现指针偏角太大，那么我们是更换大倍率还是小倍率
22．把一个电阻和一个半导体二极管串联后，装在盒子里，盒子外面只露出三个接线柱A、B、C，如图所示，今用多用电表的欧姆挡进行测量，几组阻值的测量情况如下表所示，试在虚线框内画出盒内元件的符号和组成的电路。
红表笔 A C C B A B
黑表笔 C A B C B A
阻值 有阻值 阻值同第一组所测阻值 很大 很小 很大 阻值接近第一组所测阻值
23．图示的电路中有AB、CD、EF三根连接电路的导线，其中一根导线内部的铜丝是断的，另外两根导线和电源、电阻R1、R2都是完好的。为了查出断导线，某同学把多用电表的红表笔接在A点的电源正极接线柱上，将黑表笔分别接在其他点所示的接线柱上，根据多用电表的示数作出判断。
（1）如果选用的是直流10V挡，请说明判断的方法；
（2）有同学建议用直流2.5V挡、直流0.5A挡、电阻“”挡来进行上述操作，请分别说明如此操作可能产生的后果。
试卷第1页，共3页
参考答案：
1．B
【详解】
A．可知，电流越大，通过导体横截面的电荷量不一定越多，比如时间很短时，电流大的情况下通过的电荷量也会很少，A错误；
B．由于超导体电阻为0，超导体中一旦有了电流，就不需要电源来维持了，B正确；
C．用多用表测电压或电流时，红表笔接触点的电势都高于黑表笔接触点的电势；测电阻时，红表笔接触点的电势低于黑表笔接触点的电势，C错误；
D．在闭合电路的外电路中，电流总是从电势高的地方流向电势低的地方，而在内电路中，电流总是从电势低的地方流向电势高的地方，D错误。
故选B。
2．D
【详解】
选择开关旋到“×100”挡，正确操作，指针偏角太小，说明被测阻值较大，所选挡位偏小，应换大挡，应把选择开关旋到“×1k”挡，然后进行欧姆调零，再测电阻，故选D。
3．A
【详解】
A．电路中电流I与待测电阻的阻值Rx关系图象是非线性关系，当待测电阻为零时，电表满偏，可知欧姆表的零刻度在右侧，电阻刻度左侧密右侧疏，中央刻度附近相对均匀，则使用欧姆表测电阻要选择合适的挡位，使指针指到中央刻度线附近，故A正确；
B．测量不同电阻时，只要不换挡，则不需要重新调零，故B错误；
C．多用电表测电压与电流时，电流从红表笔流入，测电阻时电流也是从红表笔流入多用电表，故C错误；
D．多用电表的指针偏角越大，被测电阻的阻值越小，故D错误。
故选A。
4．D
【详解】
欧姆表的零刻度在最右边，指针偏角大说明被测电阻小，因此，要换小挡位×10，且要重新欧姆调零，故D正确，ABC错误；
故选D。
5．C
【详解】
用多用电表的欧姆挡测量阻值时，选择倍率为×10欧姆挡，由图示表盘可知，该电阻的阻值约为
故选C。
6．C
【详解】
由图示电路图可知，多用电表测电阻时，接线柱B与欧姆表内置电源正极相连，则接线柱B接的是黑表笔
A．由图示电路图可知，当S接触点1时，表头与分流电阻并联，此时多用电表处于测量电流的挡位，其中接线柱B接的是黑表笔，故A错误；
BC．由图示电路图可知，当S接触点2时，表头与电源相连，此时多用电表处于测量电阻的挡位，其中接线柱B接的是黑表笔，故B错误，C正确；
D．由图示电路图可知，当S接触点3时，表头与分压电阻串联，此时多用电表处于测量电压的挡位，其中接线柱B接的是黑表笔，故D错误。
故选C。
7．A
【详解】
A．中值电阻阻值等于欧姆表内阻，该欧姆表中值电阻
故A正确；
B．为了减小误差，应尽量使指针指在表盘中部区域，不能偏大，也不能偏小，故B错误；
C．根据A选项分析可知，仅更换电池使电动势增加，中值电阻变大，故C错误；
D．上图中与A连接的时内部电源负极，为红表笔，故D错误。
故选A。
8．C
【详解】
A．使用要检查指针是否指在左侧零刻度线处，即使用前检查指针是否指在电阻挡“∞”处，A正确；
B．欧姆表换挡后要进行欧姆调零，测量过程中，每换一次挡位，都必须重新调整欧姆零点，B正确；
C．多用电表使用时应让电流红进黑出，因此在测量电阻时，电流从黑表笔流经被测电阻到红表笔，C错误；
D．用欧姆表测电阻时要选择合适的挡位使指针指在中央刻度线附近，否则测量误差较大，若偏角太小，则说明所选挡位过小，应换用倍率较大的挡位，D正确。
故选C。
9．C
【详解】
A．使用多用电表时，电流从黑表笔流出，从红表笔流入。所以测量电路中电流时，需要把多用电表选择到相应量程的电流挡，红表笔接高电势。故A错误；
B．测量电阻时，由于双手手指与表笔金属部分接触会造成与被测电阻并联关系，会导致测量值偏小。故B错误；
C．测电阻时，若指针偏转角度较小，则所测电阻较大，应换较大倍率后，重新调零，再进行测量。故C正确；
D．多用电表选择欧姆挡，若多用电表的黑表笔接二极管的正极，红表笔接二极管的负极，二极管加的是正向电压，故测的电阻较小，指针偏转角度很大。故D错误。
故选C。
10．A
【详解】
多用表欧姆挡的中值电阻附近刻度最均匀，读数误差最小，欧姆表的中值电阻R中等于欧姆表的内电阻R总，由闭合电路欧姆定律可知：满偏时： ;半偏时：；联立解得：R中＝R内＝＝5000Ω；欧姆表的中值电阻为5kΩ，欧姆表能准确测量的阻值范围是：3kΩ～8kΩ；故选A．
11．D
【详解】
A．测电阻时指针偏转至靠近刻度盘最右端；即电表指针偏转角度太大，所测的电阻值读数比较小，则应换用倍率较小的档位，A错误；
B．测电路中某个电阻的阻值时，一定要将该电阻与其它元件断开，避免测量出现较大误差，包括人体也不能与表笔的金属部分接触，B错误；
C．测电阻时，要选择合适的挡位，并且只要换挡位一定要重新进行欧姆调零，C错误；
D．用电流挡测直流电流时，电流应从正接线柱流入电流表，即应使电流从红表笔流入多用电表，黑表笔流出，D正确。
故选D。
12．A
【详解】
A．测量电阻时每次换挡都需要欧姆调零，因为换挡后欧姆表的内阻发生改变，所以必须重新欧姆调零，则A正确；
B．测量直流电压、直流电流、电阻时电流都是从“+”接线柱流入多用电表，所以B错误；
C．多用电表使用前都需要进行机械调零，所以测电阻时也需要进行机械调零，则C错误；
D．用欧姆挡测电阻时，被测电阻的阻值越大，指针向右转过的角度就越小，因为电阻越大，通过的电流越小，指针向右偏转越小，所以D错误；
故选A。
13．CD
【详解】
AD．零电阻刻度线与电流表满偏刻度线重合，A错误，D正确；
BC．电阻刻度不均匀，电流越大，则刻度值越小处刻度线越疏；电流越小，则刻度值越大处刻度线越密，B错误，C正确。
故选CD。
14．AC
【详解】
AB．欧姆表的零刻度在表盘的右侧，用“×10”挡测量一个电阻的阻值，发现表针偏转角度极大，可知电阻阻值很小，故A正确，B错误；
CD．欧姆表测电阻时，指针指到中间刻度时误差较小，为准确测量电阻阻值，需换用小倍率挡，即“×1”挡，换挡后要重新进行欧姆调零，然后再重新测量电阻阻值，故C正确，D错误。
故选AC。
15．AC
【详解】
A.多用电表是根据闭合电路的欧姆定律制成的，故A正确；
B.接表内电池负极的是红表笔，接电源正极的是黑表笔，电流从黑表笔出，红表笔进，故B错误；
C. 电阻的“∞”刻度在刻度盘的左端，故C正确；
D.当多用电表指针指在中间位置时
所以
Rx＝Rg＋R＋r
即中心刻度值为r＋Rg＋R，故D错误．
16． 正 负 小 大
【详解】
二极管的特点及其电阻测量:晶体二极管是由半导体材料制成的，它有两个极，一个叫正极，一个叫负极；如图甲所示。
晶体二极管具有单向导电性（符号上的箭头表示允许电流通过的方向）。当给二极管加正向电压时，它的电阻很小，电路导通，如图乙所示；当给二极管加反向电压时，它的电阻很大，电路截止，如图丙所示。
17． ×100 欧姆调零旋钮 指针指在右侧零刻度处 1.15
【详解】
（1）电阻约为1kΩ左右，而欧姆表指针约在中间位置最为准确，所以选择开关应置于×100挡位上。
（2）然后将红黑表笔短接，调节欧姆调零旋钮，使指针指在右侧零刻度处。
（3）指针示数为11.5，故读数为
11.5×100Ω＝1.15kΩ
18． 23 0.57 320
【详解】
直流电流100mA档读第二行“0～10”一排，最小度值为2mA估读到1mA就可以了，所以读数是23mA；
直流电压2.5V档读第二行“0~250”一排，最小分度值为0.05V估读到0.01V就可以了，所以读数是0.57V；
电阻×100档读第一行，测量值等于表盘上读数“3.2”乘以倍率“100” ，所以读数是320Ω．
19．负
【详解】
欧姆表内部电源正极与黑表笔相连，负极与红表笔相连。测二极管正向电阻时，黑表笔与二极管的正极相连，红表笔与二极管的负极相连；测二极管反向电阻时，黑表笔与二极管的负极相连，红表笔与二极管的正极相连。
20．①机械调零旋钮；②挡位选择开关；③电阻刻度盘；④直流电压、直流电流刻度盘；⑤欧姆调零旋钮。
21．指针偏角太大说明电阻示数太小，应换小倍率
【详解】
指针偏角太大说明电阻示数太小，应换小倍率。
22．
【详解】
电阻无极性，而二极管正向电阻很小，反向电阻很大；选择多用电表的欧姆挡测量时，表内电源连入电路起作用，红表笔与表内电源的负极相连，黑表笔与表内电源的正极相连，故红表笔的电势低，黑表笔的电势高。
23．（1）红表笔接在A点，黑表笔依次接在其它点，观察电表示数：
①黑表笔如果接在E点或者D点时，电表示数为6V，说明EF段导线无断路；如果接在E点或者D点时，电表示数为0V，说明EF段导线断路；
②如果接在B点或者C点时电表示数为6V，说明CD、EF段导线无断路，断路必定在AB段；如果接在B点或者C点时，电表示数为0V，说明CD或者EF段导线有断路，然后黑表笔如果接在E点或者D点时，若电表示数为6V，说明EF段导线无断路，断路必定在CD段，如果接在E点或者D点时，电表示数为0V，说明EF段导线断路，其他段完好。
（2）①用直流2.5V挡测量时，由于电源电压为6V，超出了电表的量程，电表会损坏；②用直流0.5A挡测量时，电表直接接在电源两端时，此时电流过大会损坏电表；③用电阻“”挡测量时，需要将原电路的电源断开，本题不满足条件，有可能接到某点时，有电流通过电阻，可能会损坏电表。
