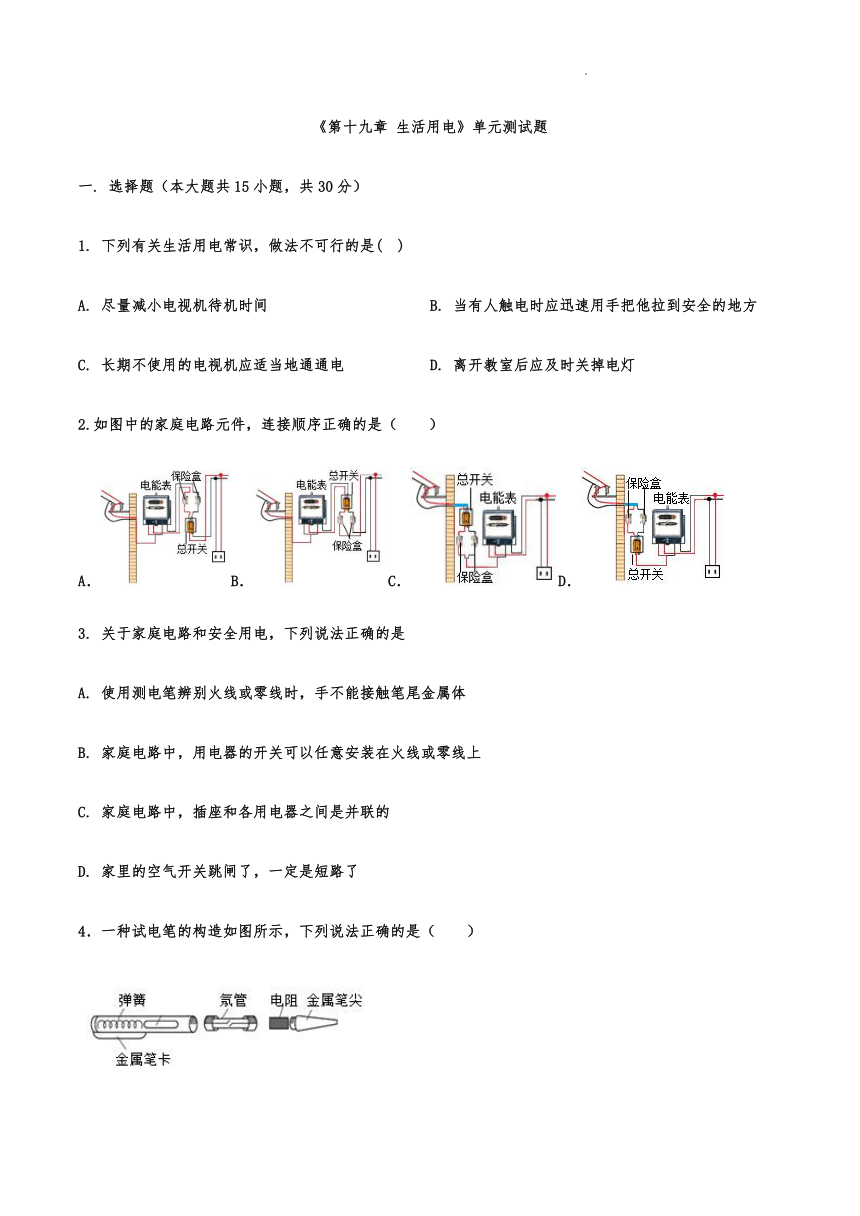

《第十九章 生活用电》单元测试题
一. 选择题（本大题共15小题，共30分）
1. 下列有关生活用电常识，做法不可行的是( )
A. 尽量减小电视机待机时间 B. 当有人触电时应迅速用手把他拉到安全的地方
C. 长期不使用的电视机应适当地通通电 D. 离开教室后应及时关掉电灯
2.如图中的家庭电路元件，连接顺序正确的是（　　）
A．B．C．D．
3. 关于家庭电路和安全用电，下列说法正确的是
A. 使用测电笔辨别火线或零线时，手不能接触笔尾金属体
B. 家庭电路中，用电器的开关可以任意安装在火线或零线上
C. 家庭电路中，插座和各用电器之间是并联的
D. 家里的空气开关跳闸了，一定是短路了
4．一种试电笔的构造如图所示，下列说法正确的是（　　）

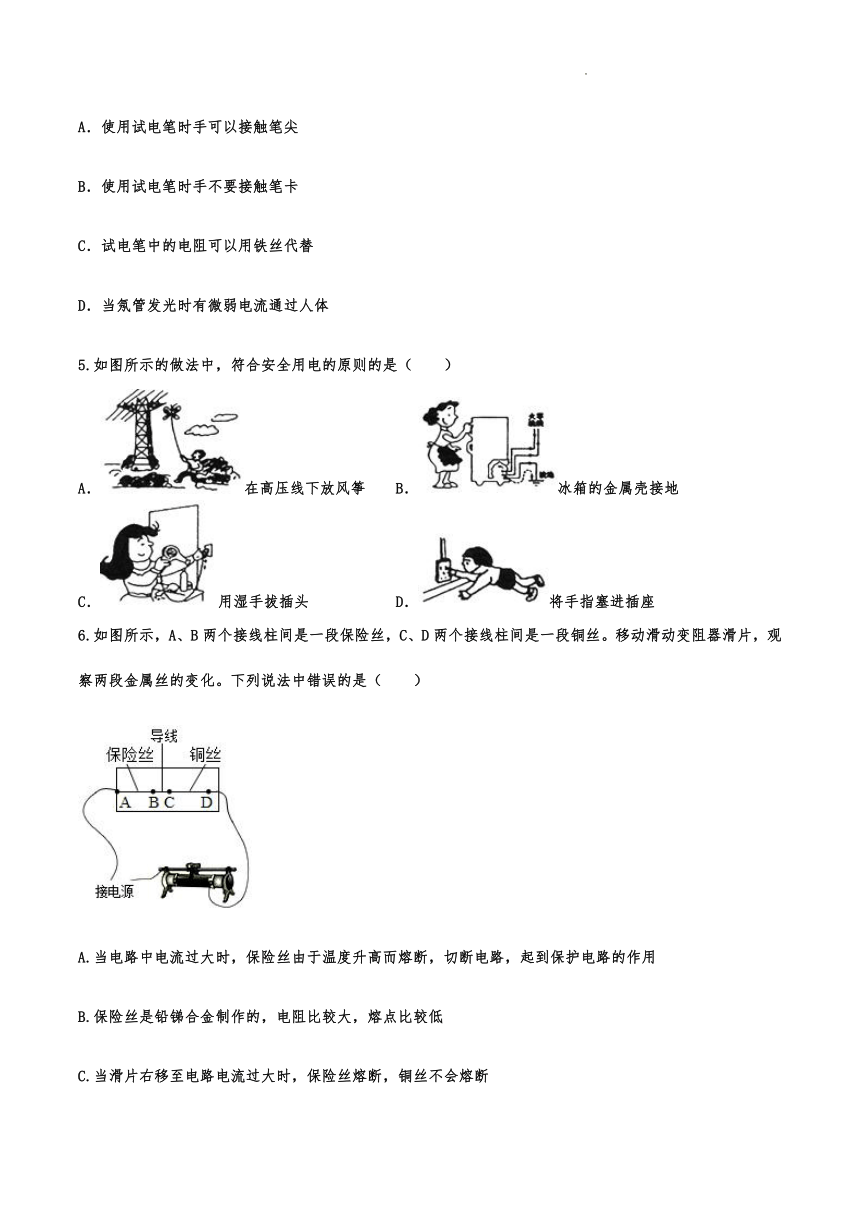

A．使用试电笔时手可以接触笔尖
B．使用试电笔时手不要接触笔卡
C．试电笔中的电阻可以用铁丝代替
D．当氖管发光时有微弱电流通过人体
5.如图所示的做法中，符合安全用电的原则的是（　　）
A．在高压线下放风筝 B．冰箱的金属壳接地
C．用湿手拔插头 D．将手指塞进插座
6.如图所示，A、B两个接线柱间是一段保险丝，C、D两个接线柱间是一段铜丝。移动滑动变阻器滑片，观察两段金属丝的变化。下列说法中错误的是（　　）
A.当电路中电流过大时，保险丝由于温度升高而熔断，切断电路，起到保护电路的作用
B.保险丝是铅锑合金制作的，电阻比较大，熔点比较低
C.当滑片右移至电路电流过大时，保险丝熔断，铜丝不会熔断
D.为了避免因保险丝频繁熔断而造成不便，可以换用铜线作保险丝
7.小明家月初电能表示数如图甲所示，月末电能表读数如图乙所示，则下列说法正确的是（　　）
A．电能表是测量消耗电能的仪表
B．家庭电路中电能表应安装在空气开关（或熔丝）之后
C．小明家在这段时间内消耗的电能为9000kW h
D．若只让一个“220V 1000W”的电热水器正常工作0.5h，则电能表的圆盘转了1800转
8．小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮。为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用测电笔插入书桌边的插座孔进行检查，发现其中一个孔能使测电笔的氖管发光。故障原因可能是（　　）
A．进户线火线上的熔丝烧断
B．进户线零线断了
C．书桌边的插座与零线断开
D．书桌边的插座与火线断开

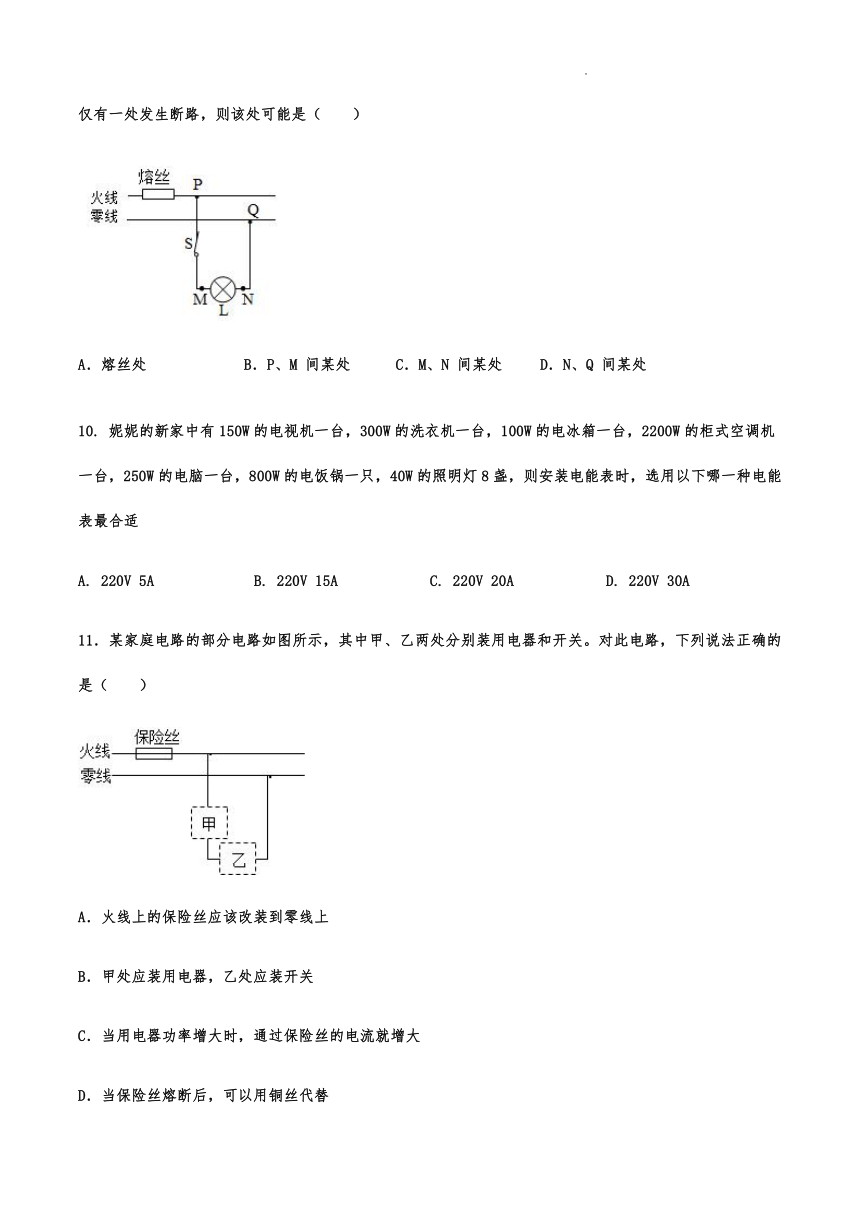

9.如图所示，闭合开关S，发现灯L不亮，用测电笔接触M、N点时氖管发光，而接Q点时氖管不发光。若仅有一处发生断路，则该处可能是（　　）
A．熔丝处 B．P、M 间某处 C．M、N 间某处 D．N、Q 间某处
10. 妮妮的新家中有150W的电视机一台，300W的洗衣机一台，100W的电冰箱一台，2200W的柜式空调机一台，250W的电脑一台，800W的电饭锅一只，40W的照明灯8盏，则安装电能表时，选用以下哪一种电能表最合适
A. 220V 5A B. 220V 15A C. 220V 20A D. 220V 30A
11．某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关。对此电路，下列说法正确的是（　　）
A．火线上的保险丝应该改装到零线上
B．甲处应装用电器，乙处应装开关
C．当用电器功率增大时，通过保险丝的电流就增大
D．当保险丝熔断后，可以用铜丝代替

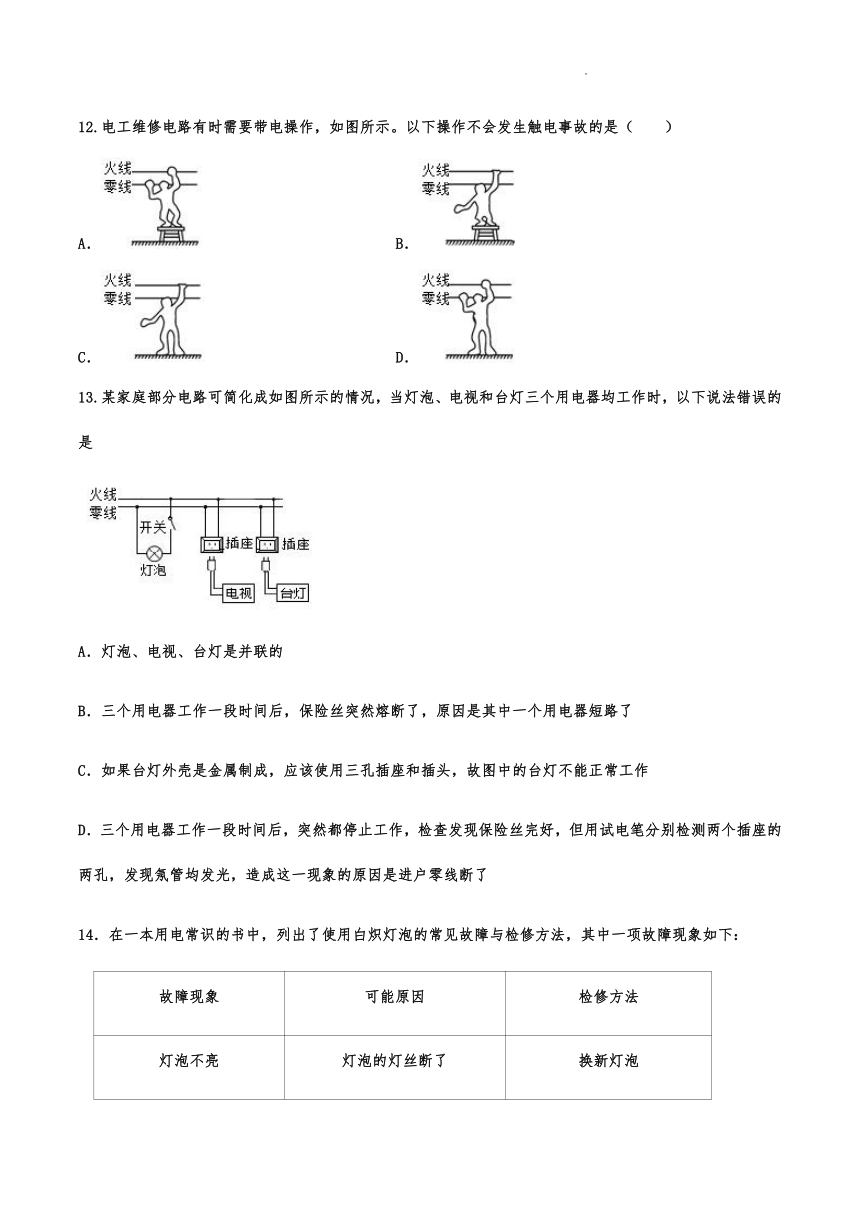

12.电工维修电路有时需要带电操作，如图所示。以下操作不会发生触电事故的是（　　）
A． B．
C． D．
13.某家庭部分电路可简化成如图所示的情况，当灯泡、电视和台灯三个用电器均工作时，以下说法错误的是
A．灯泡、电视、台灯是并联的
B．三个用电器工作一段时间后，保险丝突然熔断了，原因是其中一个用电器短路了
C．如果台灯外壳是金属制成，应该使用三孔插座和插头，故图中的台灯不能正常工作
D．三个用电器工作一段时间后，突然都停止工作，检查发现保险丝完好，但用试电笔分别检测两个插座的两孔，发现氖管均发光，造成这一现象的原因是进户零线断了
14．在一本用电常识的书中，列出了使用白炽灯泡的常见故障与检修方法，其中一项故障现象如下：
故障现象 可能原因 检修方法
灯泡不亮 灯泡的灯丝断了 换新灯泡
灯头内的电线断了 连接好
灯头、开关等处的接线松动 检查加固
从电路的组成来看，上述故障现象的原因可以概括成（　　）
A．开路 B．短路 C．通路 D．开路或短路
15.某熨烫机电路主要由发热体、熔丝、控制开关盒等组成，其连接如图所示，其中控制开关盒内有开关、指示灯和分压保护电阻等元件。当该熨烫机接入家庭电路后，闭合开关，指示灯发光，发热体工作。现由于某种原因熔丝熔断，发热体不工作，但指示灯仍发光。下列控制开关盒内元件的连接方式符合要求的是（　　）
A. B.
C. D.
二、填空题（每空1分，共10分）
16.家庭电路中，在用测电笔检测插座时，发现氖管发光，说明测电笔接触的是　 　线；当电路中用电器总功率过大时，电路中的　 　（选填“漏电保护器”或“空气开关”）会迅速切断电路。
17.家里某用电器发生短路，熔丝立即熔断，用下列方法进行检测，如图所示，断开所有用电器的开关，用一个普通的白炽灯L作为“校验灯”，与熔断的熔丝并联，然后只闭合S、S1，若L正常发光，说明L1　 　；只闭合S、S2，若L发出暗红色的光（发光不正常），说明L2　 　。（选填“正常”、“短路”或“断路”）。
18.小明家新买了一个不锈钢电热水壶，他应该配用　 　（填“两孔”或“三孔”）插座，此电热水壶有防干烧功能，它的发热体的电阻随温度变化如图所示，根据图示说明防干烧的原理：　 　。
19.小莉家刚买了一台空调，安装时空调应该与其它用电器　 　（串联/并联），若空调的额定功率是2500W，正常工作30min，消耗了　 　kW h的电能。
20．如图是安装了漏电保护器的家庭电路。当漏电保护器检测到通过图中A、B两处的电流不相等（即发生漏电）时，会迅速切断电路，从而起到保护作用。当家电维修人员在图中C处不慎触电时，漏电保护器　 　（填“会”或“不会”）切断电路。若人体电阻为10kΩ，触电时通过人体的电流为　 　mA。
三、作图题（每题2分，共4分）
21.如图所示，用测电笔测试家庭电路的电线，发现只有接触最上方那条线时，测电笔的氖管发光。请用笔画线，将图中的电灯、开关和插座按照安全用电的原则接入家庭电路中，要求开关控制电灯，插座独立工作。
22.小亮走进教室后，闭合开关，两盏日光灯全部正常发光；旋转墙壁上的电位器，电风扇开始工作，且顺时针旋转时风速变大。请在图中画出符合上述要求的电路。
四、实验题（每空1分，共10分）
23..家庭电路中，当电路发生故障时，电工师傅常用一只额定电压为220V的灯泡L0（检验灯泡），放在保险丝位置上，并且断开保险丝，来检查家庭电路中每个支路的情况，如图1所示，当S闭合时，再逐一闭合S1、S2、S3（每次只闭合其中的一个开关）时，可能出现下列几种现象，请你根据所提供的现象判断电路的状况（选填：“短路”、“断路”或“正常”）：
（1）L0不亮，说明该支路　 　。
（2）L0发光呈暗红色，说明该支路　 　。
（3）家庭电路中所有用电器都工作时，总电阻　 　。（填最大或最小）。
（4）如图2，使用测电笔可以辨别的，操作正确的是　 　（填字母）
（5）（3分）我们可以利用家庭电路中的电能表和手表测家用电器的功率，如图3所示的电能表，只让待测用电器单独工作，观察电能表，数出转盘转过25圈所需的时间3min，则该用电器的功率为　 　W。
24.如图所示是小明设计的照明电路。虚线框1和2应连入开关和电灯，则开关应装在虚线框　 　中；安装完毕后，闭合开关，电灯不亮，用试电笔分别测试a、b、c、d点时，a点氖管不发光，b、c、d点氖管都发光，则电路的故障为　 　。小明又把一小射灯（正常工作时的电压为20V，电流为0.2A），直接接入家庭电路后，刚通电，小射灯立刻就烧坏了，经检查，发现还有一个配件忘记安装，小代通过研究说明书，明白了其中的道理。没有安装配件导致小射灯被烧坏的原因是小射灯两端的实际电压　 　正常工作电压（选填“大于”“小于”或“等于”）；该配件是一个阻值为　 　Ω的定值电阻，需要与小射灯　 　联使其正常工作。
五、计算题（本题共两个大题，共16分）
25. 小宁在家里观察了豆浆机的构造、铭牌和制作豆浆的过程，发现其中用到了许多物理知识。
额定电压 220V
额定频率 50Hz
电动机额定功率 180W
电热器额定功率 800W
（1）豆浆机铭牌上部分技术参数如图所示。豆浆机制作一次豆浆需要先加热4min，再打浆3min，再加热6min。问制作一次豆浆，豆浆机消耗的电能是多少？
（2）现在市场上有一些电器的电源线芯线比合格产品细，请你根据焦耳定律简要说明使用这种电源线存在什么隐患？
26．如图甲是家用插线板。
（1）在乙图画出插线板内部开关和两插座的连线，并接入家庭电路，要求：①插线板上的开关可同时控制两插座的通、断②开关接通时两插座都能提供220V电压。
（2）把“220V1100W”的电暖气插入插座，在额定电压下工作：
①流过电暖气的电流多大？
②电暖气的电阻多大？
③电暖气多少小时消耗2.2kW h的电能？
④电暖气通过导线连到电路，为什么电暖气工作时放出大量热，而与其连接的导线却几乎不发热？
（3）该插线板允许通过最大电流为10A，通过计算分析，插线板能否让“220V750W”电吹风与上述电暖气同时工作？
《第十九章 生活用电》单元测试题参考答案
一. 选择题（本大题共15小题，共30分）
1. 下列有关生活用电常识，做法不可行的是( )
A. 尽量减小电视机待机时间 B. 当有人触电时应迅速用手把他拉到安全的地方
C. 长期不使用的电视机应适当地通通电 D. 离开教室后应及时关掉电灯
【答案】B
2.如图中的家庭电路元件，连接顺序正确的是（　　）
A．B．C．D．
【答案】B。
3. 关于家庭电路和安全用电，下列说法正确的是
A. 使用测电笔辨别火线或零线时，手不能接触笔尾金属体
B. 家庭电路中，用电器的开关可以任意安装在火线或零线上
C. 家庭电路中，插座和各用电器之间是并联的
D. 家里的空气开关跳闸了，一定是短路了
【答案】C
4．一种试电笔的构造如图所示，下列说法正确的是（　　）
A．使用试电笔时手可以接触笔尖
B．使用试电笔时手不要接触笔卡
C．试电笔中的电阻可以用铁丝代替
D．当氖管发光时有微弱电流通过人体
【答案】D。
5.如图所示的做法中，符合安全用电的原则的是（　　）
A．在高压线下放风筝 B．冰箱的金属壳接地
C．用湿手拔插头 D．将手指塞进插座
【答案】B；
6.如图所示，A、B两个接线柱间是一段保险丝，C、D两个接线柱间是一段铜丝。移动滑动变阻器滑片，观察两段金属丝的变化。下列说法中错误的是（　　）
A.当电路中电流过大时，保险丝由于温度升高而熔断，切断电路，起到保护电路的作用
B.保险丝是铅锑合金制作的，电阻比较大，熔点比较低
C.当滑片右移至电路电流过大时，保险丝熔断，铜丝不会熔断
D.为了避免因保险丝频繁熔断而造成不便，可以换用铜线作保险丝
【答案】D
7.小明家月初电能表示数如图甲所示，月末电能表读数如图乙所示，则下列说法正确的是（　　）
A．电能表是测量消耗电能的仪表
B．家庭电路中电能表应安装在空气开关（或熔丝）之后
C．小明家在这段时间内消耗的电能为9000kW h
D．若只让一个“220V 1000W”的电热水器正常工作0.5h，则电能表的圆盘转了1800转
【答案】A。
8．小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮。为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用测电笔插入书桌边的插座孔进行检查，发现其中一个孔能使测电笔的氖管发光。故障原因可能是（　　）
A．进户线火线上的熔丝烧断
B．进户线零线断了
C．书桌边的插座与零线断开
D．书桌边的插座与火线断开
【答案】C。
9.如图所示，闭合开关S，发现灯L不亮，用测电笔接触M、N点时氖管发光，而接Q点时氖管不发光。若仅有一处发生断路，则该处可能是（　　）
A．熔丝处 B．P、M 间某处 C．M、N 间某处 D．N、Q 间某处
【答案】D
10. 妮妮的新家中有150W的电视机一台，300W的洗衣机一台，100W的电冰箱一台，2200W的柜式空调机一台，250W的电脑一台，800W的电饭锅一只，40W的照明灯8盏，则安装电能表时，选用以下哪一种电能表最合适
A. 220V 5A B. 220V 15A C. 220V 20A D. 220V 30A
【答案】C
11．某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关。对此电路，下列说法正确的是（　　）
A．火线上的保险丝应该改装到零线上
B．甲处应装用电器，乙处应装开关
C．当用电器功率增大时，通过保险丝的电流就增大
D．当保险丝熔断后，可以用铜丝代替
【答案】D。
12.电工维修电路有时需要带电操作，如图所示。以下操作不会发生触电事故的是（　　）
A． B．
C． D．
【答案】B
13.某家庭部分电路可简化成如图所示的情况，当灯泡、电视和台灯三个用电器均工作时，以下说法错误的是
A．灯泡、电视、台灯是并联的
B．三个用电器工作一段时间后，保险丝突然熔断了，原因是其中一个用电器短路了
C．如果台灯外壳是金属制成，应该使用三孔插座和插头，故图中的台灯不能正常工作
D．三个用电器工作一段时间后，突然都停止工作，检查发现保险丝完好，但用试电笔分别检测两个插座的两孔，发现氖管均发光，造成这一现象的原因是进户零线断了
【答案】C
14．在一本用电常识的书中，列出了使用白炽灯泡的常见故障与检修方法，其中一项故障现象如下：
故障现象 可能原因 检修方法
灯泡不亮 灯泡的灯丝断了 换新灯泡
灯头内的电线断了 连接好
灯头、开关等处的接线松动 检查加固
从电路的组成来看，上述故障现象的原因可以概括成（　　）
A．开路 B．短路 C．通路 D．开路或短路
【答案】A。
15.某熨烫机电路主要由发热体、熔丝、控制开关盒等组成，其连接如图所示，其中控制开关盒内有开关、指示灯和分压保护电阻等元件。当该熨烫机接入家庭电路后，闭合开关，指示灯发光，发热体工作。现由于某种原因熔丝熔断，发热体不工作，但指示灯仍发光。下列控制开关盒内元件的连接方式符合要求的是（　　）
A. B.
C. D.
【答案】B
二、填空题（每空1分，共10分）
16.家庭电路中，在用测电笔检测插座时，发现氖管发光，说明测电笔接触的是　 　线；当电路中用电器总功率过大时，电路中的　 　（选填“漏电保护器”或“空气开关”）会迅速切断电路。
【答案】火；空气开关。
17.家里某用电器发生短路，熔丝立即熔断，用下列方法进行检测，如图所示，断开所有用电器的开关，用一个普通的白炽灯L作为“校验灯”，与熔断的熔丝并联，然后只闭合S、S1，若L正常发光，说明L1　 　；只闭合S、S2，若L发出暗红色的光（发光不正常），说明L2　 　。（选填“正常”、“短路”或“断路”）。
【答案】短路；正常。
18.小明家新买了一个不锈钢电热水壶，他应该配用　 　（填“两孔”或“三孔”）插座，此电热水壶有防干烧功能，它的发热体的电阻随温度变化如图所示，根据图示说明防干烧的原理：　 　。
【答案】三孔；当水烧干后，水壶温度超过 100℃，R 随温度的升高而电阻急速增大，发热功率变小，产生的热量随之变小，使产生的热量小于（或等于）其向周围空间散发的热量时，其温度下降或不再升高。
19.小莉家刚买了一台空调，安装时空调应该与其它用电器　 　（串联/并联），若空调的额定功率是2500W，正常工作30min，消耗了　 　kW h的电能。
【答案】并联；1.25。
20．如图是安装了漏电保护器的家庭电路。当漏电保护器检测到通过图中A、B两处的电流不相等（即发生漏电）时，会迅速切断电路，从而起到保护作用。当家电维修人员在图中C处不慎触电时，漏电保护器　 　（填“会”或“不会”）切断电路。若人体电阻为10kΩ，触电时通过人体的电流为　 　mA。
【答案】会；22。
三、作图题（每题2分，共4分）
21.如图所示，用测电笔测试家庭电路的电线，发现只有接触最上方那条线时，测电笔的氖管发光。请用笔画线，将图中的电灯、开关和插座按照安全用电的原则接入家庭电路中，要求开关控制电灯，插座独立工作。
【答案】
22.小亮走进教室后，闭合开关，两盏日光灯全部正常发光；旋转墙壁上的电位器，电风扇开始工作，且顺时针旋转时风速变大。请在图中画出符合上述要求的电路。
【答案】
四、实验题（每空1分，共10分）
23..家庭电路中，当电路发生故障时，电工师傅常用一只额定电压为220V的灯泡L0（检验灯泡），放在保险丝位置上，并且断开保险丝，来检查家庭电路中每个支路的情况，如图1所示，当S闭合时，再逐一闭合S1、S2、S3（每次只闭合其中的一个开关）时，可能出现下列几种现象，请你根据所提供的现象判断电路的状况（选填：“短路”、“断路”或“正常”）：
（1）L0不亮，说明该支路　 　。
（2）L0发光呈暗红色，说明该支路　 　。
（3）家庭电路中所有用电器都工作时，总电阻　 　。（填最大或最小）。
（4）如图2，使用测电笔可以辨别的，操作正确的是　 　（填字母）
（5）（3分）我们可以利用家庭电路中的电能表和手表测家用电器的功率，如图3所示的电能表，只让待测用电器单独工作，观察电能表，数出转盘转过25圈所需的时间3min，则该用电器的功率为　 　W。
【答案】（1）断路；（2）正常；（3）最小；（4）A；（5）200。
24.如图所示是小明设计的照明电路。虚线框1和2应连入开关和电灯，则开关应装在虚线框　 　中；安装完毕后，闭合开关，电灯不亮，用试电笔分别测试a、b、c、d点时，a点氖管不发光，b、c、d点氖管都发光，则电路的故障为　 　。小明又把一小射灯（正常工作时的电压为20V，电流为0.2A），直接接入家庭电路后，刚通电，小射灯立刻就烧坏了，经检查，发现还有一个配件忘记安装，小代通过研究说明书，明白了其中的道理。没有安装配件导致小射灯被烧坏的原因是小射灯两端的实际电压　 　正常工作电压（选填“大于”“小于”或“等于”）；该配件是一个阻值为　 　Ω的定值电阻，需要与小射灯　 　联使其正常工作。
【答案】2；a、b间断开；大于；1000；串。
五、计算题（本题共两个大题，共16分）
25. 小宁在家里观察了豆浆机的构造、铭牌和制作豆浆的过程，发现其中用到了许多物理知识。
额定电压 220V
额定频率 50Hz
电动机额定功率 180W
电热器额定功率 800W
（1）豆浆机铭牌上部分技术参数如图所示。豆浆机制作一次豆浆需要先加热4min，再打浆3min，再加热6min。问制作一次豆浆，豆浆机消耗的电能是多少？
（2）现在市场上有一些电器的电源线芯线比合格产品细，请你根据焦耳定律简要说明使用这种电源线存在什么隐患？
【答案】(1)由可得，豆浆机在额定电压下打浆3min分钟消耗电能：
由题意可知，豆浆机制作一次豆浆共加热10分钟，豆浆机在额定电压下加热时10分钟消耗电能：
制作一次豆浆，豆浆机消耗电能：
(2)在材料和长度一定时，伪劣电热器的电源线的芯线一般比合格产品的细，说明横截面积越小，电阻越大；在电流和通电时间一定时，电阻越大，电流产生的热量越多，容易发生火灾，存在安全隐患。
答：(1)制作一次豆浆，豆浆机消耗的电能是；
(2)容易发生火灾，存在安全隐患
26．如图甲是家用插线板。
（1）在乙图画出插线板内部开关和两插座的连线，并接入家庭电路，要求：①插线板上的开关可同时控制两插座的通、断②开关接通时两插座都能提供220V电压。
（2）把“220V1100W”的电暖气插入插座，在额定电压下工作：
①流过电暖气的电流多大？
②电暖气的电阻多大？
③电暖气多少小时消耗2.2kW h的电能？
④电暖气通过导线连到电路，为什么电暖气工作时放出大量热，而与其连接的导线却几乎不发热？
（3）该插线板允许通过最大电流为10A，通过计算分析，插线板能否让“220V750W”电吹风与上述电暖气同时工作？
【答案】解：（1）根据家庭电路的连线规则和用电器的使用原则，连接电路如下图：
（2）①因为P＝UI 则I＝＝＝5A；
②电暖气的电阻为R＝＝＝44Ω；
③消耗2.2kW h电能的时间为t＝＝＝2h；
④虽然导线和电暖器串联，电流相等，但是电暖器的电阻远远大于导线电阻，相同时间内，由焦耳定律Q＝I2Rt可知，电暖器工作时放出的大量的热，而与其连接的导线却几乎不发热。
（3）电吹风正常工作时的电流为I＝＝≈3.4A
电吹风和电暖器是并联电路，因此总电流为：I总＝5A+3.4A＝8.4A＜10A
因此，可以让电吹风和电暖器同时工作。
答：
（1）如图所示；
（2）①流过电暖气的电流为5A；
②电暖气的电阻44Ω；
③电暖气2小时消耗2.2kW h的电能；
④虽然导线和电暖器串联，电流相等，但是电暖器的电阻远远大于导线电阻，相同时间内，由焦耳定律可知，电暖器工作时放出的大量的热，而与其连接的导线却几乎不发热。
（3）可以让电吹风和电暖器同时工作。
