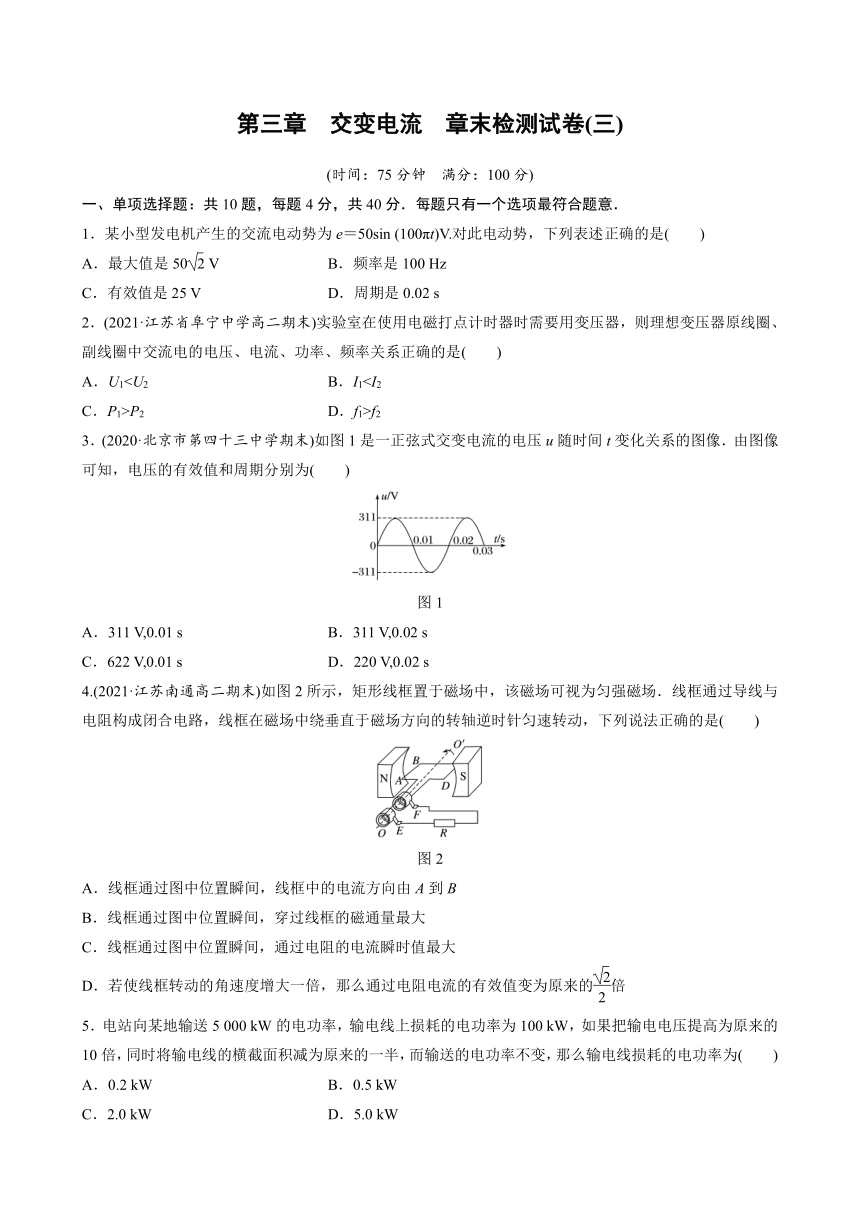

第三章 交变电流 章末检测试卷(三)
(时间:75分钟 满分:100分)
一、单项选择题:共10题,每题4分,共40分.每题只有一个选项最符合题意.
1.某小型发电机产生的交流电动势为e=50sin (100πt)V.对此电动势,下列表述正确的是(  )
A.最大值是50 V B.频率是100 Hz
C.有效值是25 V D.周期是0.02 s
2.(2021·江苏省阜宁中学高二期末)实验室在使用电磁打点计时器时需要用变压器,则理想变压器原线圈、副线圈中交流电的电压、电流、功率、频率关系正确的是(  )
A.U1C.P1>P2 D.f1>f2
3.(2020·北京市第四十三中学期末)如图1是一正弦式交变电流的电压u随时间t变化关系的图像.由图像可知,电压的有效值和周期分别为(  )
图1
A.311 V,0.01 s B.311 V,0.02 s
C.622 V,0.01 s D.220 V,0.02 s
4.(2021·江苏南通高二期末)如图2所示,矩形线框置于磁场中,该磁场可视为匀强磁场.线框通过导线与电阻构成闭合电路,线框在磁场中绕垂直于磁场方向的转轴逆时针匀速转动,下列说法正确的是(  )
图2
A.线框通过图中位置瞬间,线框中的电流方向由A到B
B.线框通过图中位置瞬间,穿过线框的磁通量最大
C.线框通过图中位置瞬间,通过电阻的电流瞬时值最大
D.若使线框转动的角速度增大一倍,那么通过电阻电流的有效值变为原来的倍
5.电站向某地输送5 000 kW的电功率,输电线上损耗的电功率为100 kW,如果把输电电压提高为原来的10倍,同时将输电线的横截面积减为原来的一半,而输送的电功率不变,那么输电线损耗的电功率为(  )
A.0.2 kW B.0.5 kW
C.2.0 kW D.5.0 kW

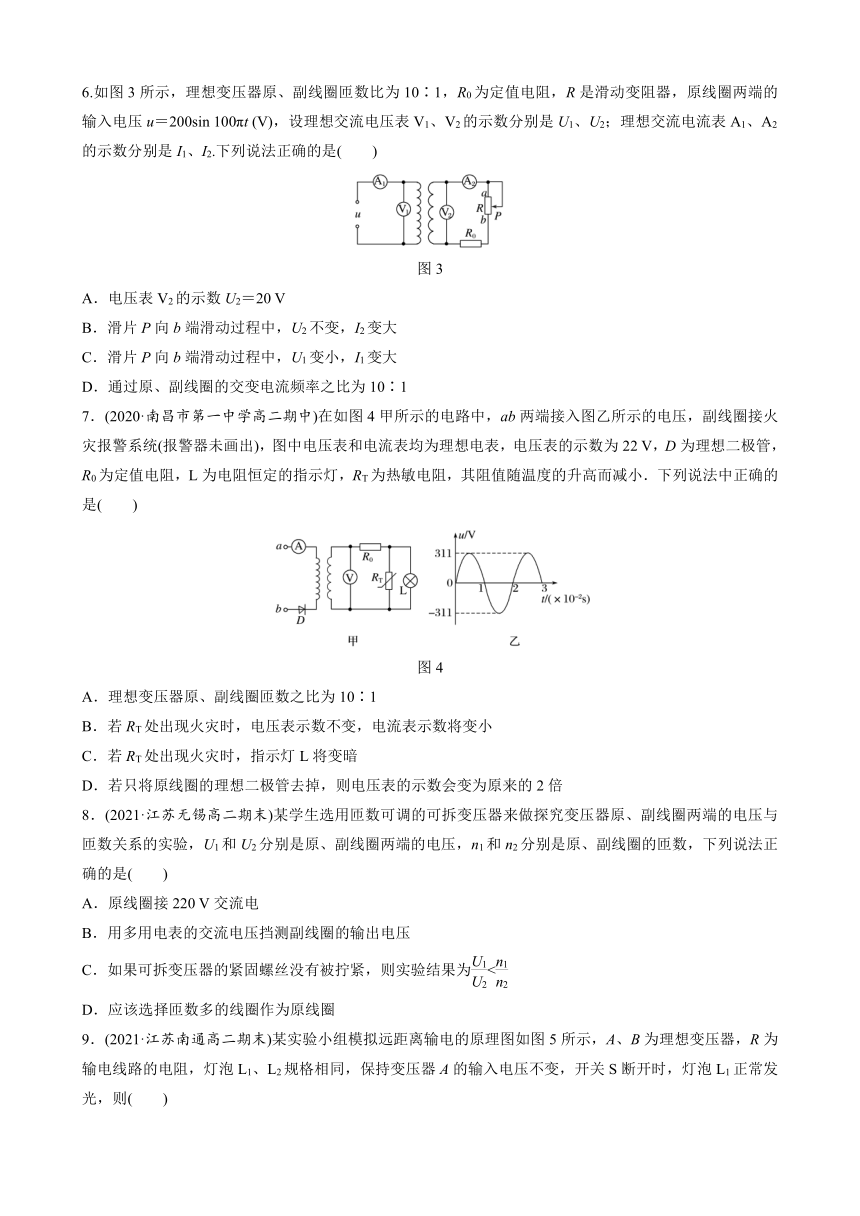

6.如图3所示,理想变压器原、副线圈匝数比为10∶1,R0为定值电阻,R是滑动变阻器,原线圈两端的输入电压u=200sin 100πt (V),设理想交流电压表V1、V2的示数分别是U1、U2;理想交流电流表A1、A2的示数分别是I1、I2.下列说法正确的是(  )
图3
A.电压表V2的示数U2=20 V
B.滑片P向b端滑动过程中,U2不变,I2变大
C.滑片P向b端滑动过程中,U1变小,I1变大
D.通过原、副线圈的交变电流频率之比为10∶1
7.(2020·南昌市第一中学高二期中)在如图4甲所示的电路中,ab两端接入图乙所示的电压,副线圈接火灾报警系统(报警器未画出),图中电压表和电流表均为理想电表,电压表的示数为22 V,D为理想二极管,R0为定值电阻,L为电阻恒定的指示灯,RT为热敏电阻,其阻值随温度的升高而减小.下列说法中正确的是(  )
图4
A.理想变压器原、副线圈匝数之比为10∶1
B.若RT处出现火灾时,电压表示数不变,电流表示数将变小
C.若RT处出现火灾时,指示灯L将变暗
D.若只将原线圈的理想二极管去掉,则电压表的示数会变为原来的2倍
8.(2021·江苏无锡高二期末)某学生选用匝数可调的可拆变压器来做探究变压器原、副线圈两端的电压与匝数关系的实验,U1和U2分别是原、副线圈两端的电压,n1和n2分别是原、副线圈的匝数,下列说法正确的是(  )
A.原线圈接220 V交流电
B.用多用电表的交流电压挡测副线圈的输出电压
C.如果可拆变压器的紧固螺丝没有被拧紧,则实验结果为<
D.应该选择匝数多的线圈作为原线圈

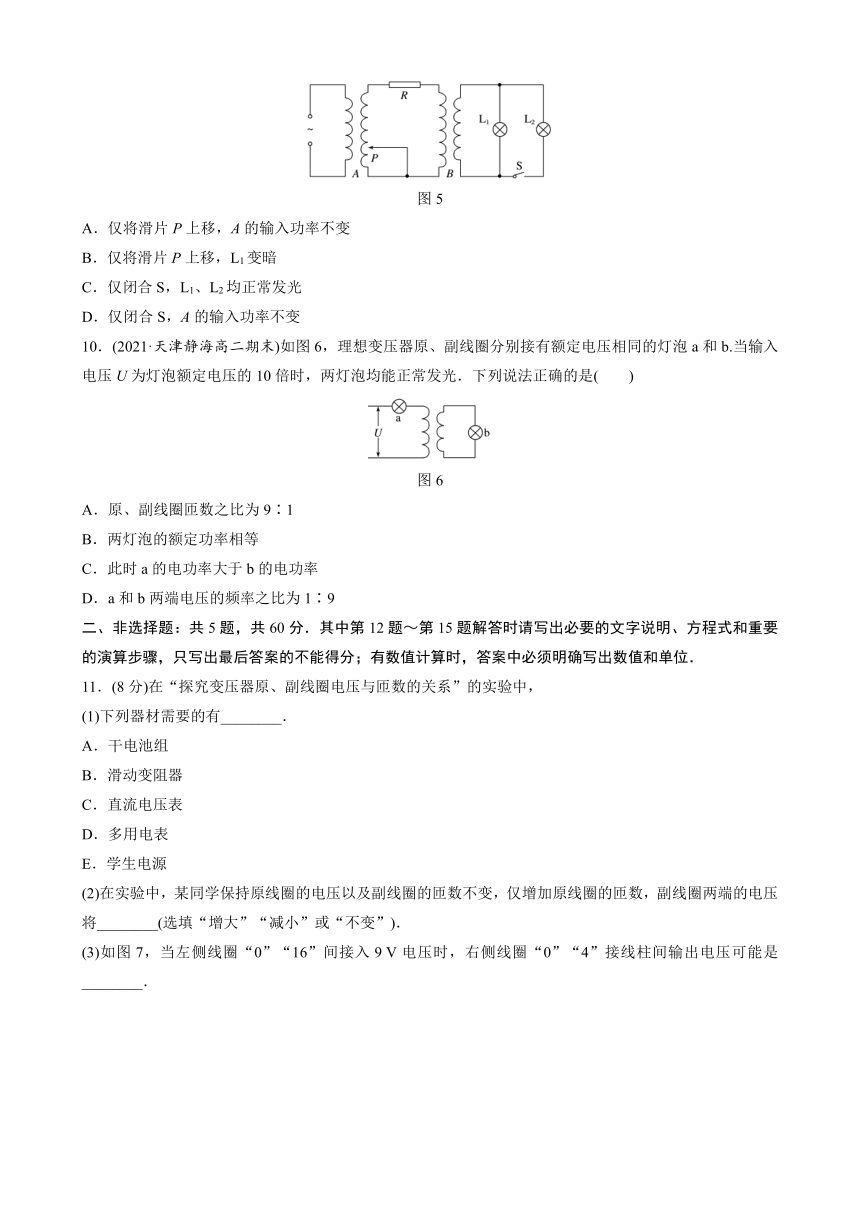

9.(2021·江苏南通高二期末)某实验小组模拟远距离输电的原理图如图5所示,A、B为理想变压器,R为输电线路的电阻,灯泡L1、L2规格相同,保持变压器A的输入电压不变,开关S断开时,灯泡L1正常发光,则(  )
图5
A.仅将滑片P上移,A的输入功率不变
B.仅将滑片P上移,L1变暗
C.仅闭合S,L1、L2均正常发光
D.仅闭合S,A的输入功率不变
10.(2021·天津静海高二期末)如图6,理想变压器原、副线圈分别接有额定电压相同的灯泡a和b.当输入电压U为灯泡额定电压的10倍时,两灯泡均能正常发光.下列说法正确的是(  )
图6
A.原、副线圈匝数之比为9∶1
B.两灯泡的额定功率相等
C.此时a的电功率大于b的电功率
D.a和b两端电压的频率之比为1∶9
二、非选择题:共5题,共60分.其中第12题~第15题解答时请写出必要的文字说明、方程式和重要的演算步骤,只写出最后答案的不能得分;有数值计算时,答案中必须明确写出数值和单位.
11.(8分)在“探究变压器原、副线圈电压与匝数的关系”的实验中,
(1)下列器材需要的有________.
A.干电池组
B.滑动变阻器
C.直流电压表
D.多用电表
E.学生电源
(2)在实验中,某同学保持原线圈的电压以及副线圈的匝数不变,仅增加原线圈的匝数,副线圈两端的电压将________(选填“增大”“减小”或“不变”).

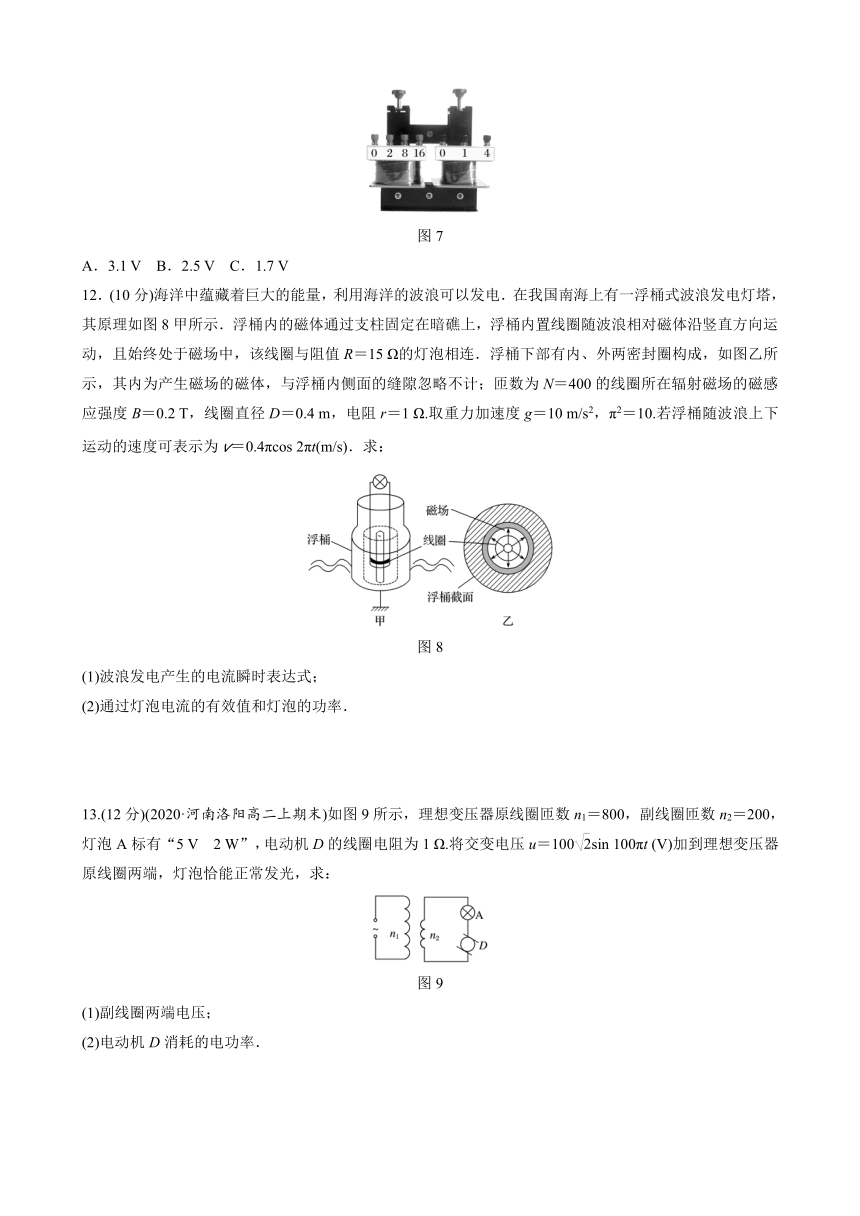

(3)如图7,当左侧线圈“0”“16”间接入9 V电压时,右侧线圈“0”“4”接线柱间输出电压可能是________.
图7
A.3.1 V B.2.5 V C.1.7 V
12.(10分)海洋中蕴藏着巨大的能量,利用海洋的波浪可以发电.在我国南海上有一浮桶式波浪发电灯塔,其原理如图8甲所示.浮桶内的磁体通过支柱固定在暗礁上,浮桶内置线圈随波浪相对磁体沿竖直方向运动,且始终处于磁场中,该线圈与阻值R=15 Ω的灯泡相连.浮桶下部有内、外两密封圈构成,如图乙所示,其内为产生磁场的磁体,与浮桶内侧面的缝隙忽略不计;匝数为N=400的线圈所在辐射磁场的磁感应强度B=0.2 T,线圈直径D=0.4 m,电阻r=1 Ω.取重力加速度g=10 m/s2,π2=10.若浮桶随波浪上下运动的速度可表示为v=0.4πcos 2πt(m/s).求:
图8
(1)波浪发电产生的电流瞬时表达式;
(2)通过灯泡电流的有效值和灯泡的功率.
13.(12分)(2020·河南洛阳高二上期末)如图9所示,理想变压器原线圈匝数n1=800,副线圈匝数n2=200,灯泡A标有“5 V 2 W”,电动机D的线圈电阻为1 Ω.将交变电压u=100sin 100πt (V)加到理想变压器原线圈两端,灯泡恰能正常发光,求:
图9
(1)副线圈两端电压;
(2)电动机D消耗的电功率.

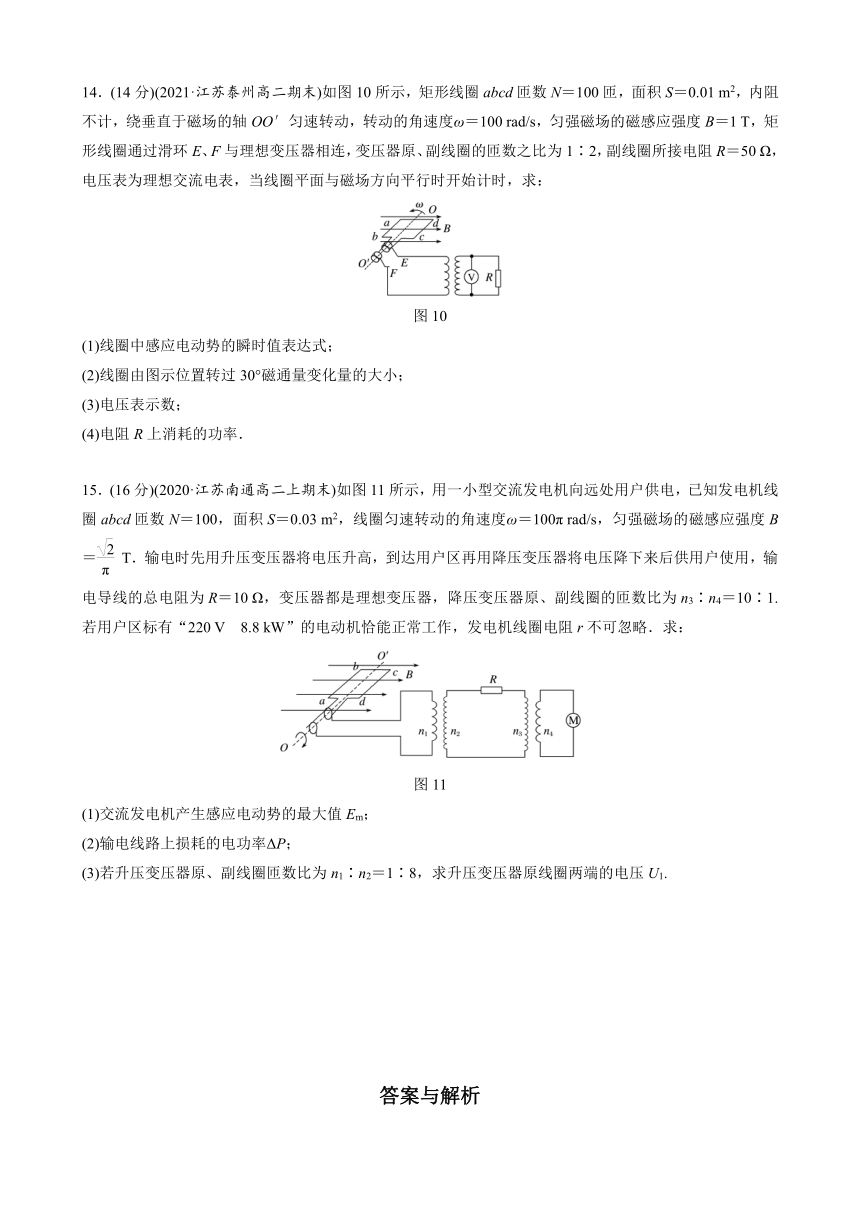

14.(14分)(2021·江苏泰州高二期末)如图10所示,矩形线圈abcd匝数N=100匝,面积S=0.01 m2,内阻不计,绕垂直于磁场的轴OO′匀速转动,转动的角速度ω=100 rad/s,匀强磁场的磁感应强度B=1 T,矩形线圈通过滑环E、F与理想变压器相连,变压器原、副线圈的匝数之比为1∶2,副线圈所接电阻R=50 Ω,电压表为理想交流电表,当线圈平面与磁场方向平行时开始计时,求:
图10
(1)线圈中感应电动势的瞬时值表达式;
(2)线圈由图示位置转过30°磁通量变化量的大小;
(3)电压表示数;
(4)电阻R上消耗的功率.
15.(16分)(2020·江苏南通高二上期末)如图11所示,用一小型交流发电机向远处用户供电,已知发电机线圈abcd匝数N=100,面积S=0.03 m2,线圈匀速转动的角速度ω=100π rad/s,匀强磁场的磁感应强度B= T.输电时先用升压变压器将电压升高,到达用户区再用降压变压器将电压降下来后供用户使用,输电导线的总电阻为R=10 Ω,变压器都是理想变压器,降压变压器原、副线圈的匝数比为n3∶n4=10∶1.若用户区标有“220 V 8.8 kW”的电动机恰能正常工作,发电机线圈电阻r不可忽略.求:
图11
(1)交流发电机产生感应电动势的最大值Em;
(2)输电线路上损耗的电功率ΔP;
(3)若升压变压器原、副线圈匝数比为n1∶n2=1∶8,求升压变压器原线圈两端的电压U1.
答案与解析
第三章 交变电流 章末检测试卷(三)
(时间:75分钟 满分:100分)
一、单项选择题:共10题,每题4分,共40分.每题只有一个选项最符合题意.
1.某小型发电机产生的交流电动势为e=50sin (100πt)V.对此电动势,下列表述正确的是(  )
A.最大值是50 V B.频率是100 Hz
C.有效值是25 V D.周期是0.02 s
答案 D
解析 从线圈位于中性面开始计时,交流电动势的表达式为e=Emsin ωt,因为e=50sin (100πt)V,所以最大值是Em=50 V,A错误;由ω=2πf=100π rad/s得f=50 Hz,B错误;电动势有效值是E==25 V,C错误;T==0.02 s,D正确.
2.(2021·江苏省阜宁中学高二期末)实验室在使用电磁打点计时器时需要用变压器,则理想变压器原线圈、副线圈中交流电的电压、电流、功率、频率关系正确的是(  )
A.U1C.P1>P2 D.f1>f2
答案 B
解析 电磁打点计时器使用的变压器为降压变压器,所以副线圈中电压小、电流大.理想变压器不改变功率和频率.故选B.
3.(2020·北京市第四十三中学期末)如图1是一正弦式交变电流的电压u随时间t变化关系的图像.由图像可知,电压的有效值和周期分别为(  )
图1
A.311 V,0.01 s B.311 V,0.02 s
C.622 V,0.01 s D.220 V,0.02 s
答案 D
解析 根据题图可知该交流电的电压最大值是Um=311 V,则有效值为U== V≈220 V,由题图可知周期为0.02 s,D正确.
4.(2021·江苏南通高二期末)如图2所示,矩形线框置于磁场中,该磁场可视为匀强磁场.线框通过导线与电阻构成闭合电路,线框在磁场中绕垂直于磁场方向的转轴逆时针匀速转动,下列说法正确的是(  )
图2
A.线框通过图中位置瞬间,线框中的电流方向由A到B
B.线框通过图中位置瞬间,穿过线框的磁通量最大
C.线框通过图中位置瞬间,通过电阻的电流瞬时值最大
D.若使线框转动的角速度增大一倍,那么通过电阻电流的有效值变为原来的倍
答案 C
解析 边AB和CD切割磁感线产生电流,根据右手定则可知电流由B指向A,故A错误;线框通过图中位置瞬间,穿过线框的磁通量为零,感应电动势最大,感应电流也最大,通过电阻的电流瞬时值最大,故B错误,C正确;据Em=NBSω可知,ω增大一倍,Em也增大一倍,感应电动势的有效值也增大一倍,根据I=可知,通过电阻电流的有效值也增大一倍,故D错误.
5.电站向某地输送5 000 kW的电功率,输电线上损耗的电功率为100 kW,如果把输电电压提高为原来的10倍,同时将输电线的横截面积减为原来的一半,而输送的电功率不变,那么输电线损耗的电功率为(  )
A.0.2 kW B.0.5 kW
C.2.0 kW D.5.0 kW
答案 C
解析 输电电压提高为原来的10倍,根据P=UI知,输电电流减小为原来的,根据电阻定律R=ρ知,输电线的横截面积减为原来的一半,则输电线的电阻增大为原来的2倍,根据P损=I2R知,输电线上损耗的电功率减小为原来的,则输电线上损耗的功率为2.0 kW,故C正确,A、B、D错误.
6.如图3所示,理想变压器原、副线圈匝数比为10∶1,R0为定值电阻,R是滑动变阻器,原线圈两端的输入电压u=200sin 100πt (V),设理想交流电压表V1、V2的示数分别是U1、U2;理想交流电流表A1、A2的示数分别是I1、I2.下列说法正确的是(  )
图3
A.电压表V2的示数U2=20 V
B.滑片P向b端滑动过程中,U2不变,I2变大
C.滑片P向b端滑动过程中,U1变小,I1变大
D.通过原、副线圈的交变电流频率之比为10∶1
答案 B
解析 由u=200sin 100πt (V)可知输入电压有效值为U1= V=100 V,由=,可得U2=×100 V=10 V,A错误;滑片P向b端滑动过程中,副线圈负载电阻减小,U2不变,则I2变大,B正确;由B项分析知U1不变,I1变大,C错误;变压器不改变交变电流的频率,D错误.
7.(2020·南昌市第一中学高二期中)在如图4甲所示的电路中,ab两端接入图乙所示的电压,副线圈接火灾报警系统(报警器未画出),图中电压表和电流表均为理想电表,电压表的示数为22 V,D为理想二极管,R0为定值电阻,L为电阻恒定的指示灯,RT为热敏电阻,其阻值随温度的升高而减小.下列说法中正确的是(  )
图4
A.理想变压器原、副线圈匝数之比为10∶1
B.若RT处出现火灾时,电压表示数不变,电流表示数将变小
C.若RT处出现火灾时,指示灯L将变暗
D.若只将原线圈的理想二极管去掉,则电压表的示数会变为原来的2倍
答案 C
解析 设原线圈两端电压为U1,根据电流的热效应可得T=×,解得U1=110 V,由=得==5,故A错误;输入端的电压不变,匝数比不变,则电压表示数不变,若RT处出现火灾时,RT电阻变小,输出的总功率变大,则输入端的电功率变大,电压不变,则电流表的示数变大,故B错误;若RT处出现火灾时,RT电阻变小,输出的总功率变大,副线圈中电流变大,R0两端电压变大,则指示灯两端电压变小,指示灯变暗,故C正确;有二极管时原线圈两端电压为110 V,没有二极管时原线圈两端电压为220 V,则原线圈两端电压变为原来的倍,由于匝数比不变,则电压表的示数变为原来的倍,故D错误.
8.(2021·江苏无锡高二期末)某学生选用匝数可调的可拆变压器来做探究变压器原、副线圈两端的电压与匝数关系的实验,U1和U2分别是原、副线圈两端的电压,n1和n2分别是原、副线圈的匝数,下列说法正确的是(  )
A.原线圈接220 V交流电
B.用多用电表的交流电压挡测副线圈的输出电压
C.如果可拆变压器的紧固螺丝没有被拧紧,则实验结果为<
D.应该选择匝数多的线圈作为原线圈
答案 B
解析 为安全起见,原线圈接低压交流电源,不能接220 V交流电,选项A错误;用多用电表的交流电压挡测副线圈的输出电压,选项B正确;如果可拆变压器的紧固螺丝没有被拧紧,则实验会产生漏磁现象,则实验结果为>,即>,选项C错误;实验中两边的线圈均可作为原线圈,选项D错误.
9.(2021·江苏南通高二期末)某实验小组模拟远距离输电的原理图如图5所示,A、B为理想变压器,R为输电线路的电阻,灯泡L1、L2规格相同,保持变压器A的输入电压不变,开关S断开时,灯泡L1正常发光,则(  )
图5
A.仅将滑片P上移,A的输入功率不变
B.仅将滑片P上移,L1变暗
C.仅闭合S,L1、L2均正常发光
D.仅闭合S,A的输入功率不变
答案 B
解析 仅将滑片P上移,则变压器A的副线圈匝数变小,所以输出电压变小,相应的B变压器的输入电压降低,输出电压也降低,所以L1两端电压变小,L1变暗.输出功率变小,则A变压器的输入功率也变小,故A错误,B正确;仅闭合S,则B变压器的负载电阻变小,输出总电流变大,输出功率变大,则升压变压器A的输入功率也变大,相应的输电线上的电流变大,输电线上损失的电压变大,B变压器的输入电压变小,输出电压也变小,即灯泡两端的电压变小,L1、L2均不能正常发光,故C、D错误.
10.(2021·天津静海高二期末)如图6,理想变压器原、副线圈分别接有额定电压相同的灯泡a和b.当输入电压U为灯泡额定电压的10倍时,两灯泡均能正常发光.下列说法正确的是(  )
图6
A.原、副线圈匝数之比为9∶1
B.两灯泡的额定功率相等
C.此时a的电功率大于b的电功率
D.a和b两端电压的频率之比为1∶9
答案 A
解析 设灯泡的额定电压为U0,则原线圈输入电压为9U0,副线圈输出电压为U0,则原、副线圈匝数之比为==,A正确;通过a灯和b灯的电流之比==,I2=9I1,所以两灯泡功率比为==,B、C错误;变压器不改变交流电的频率,所以a和b两端电压的频率相等,D错误.
二、非选择题:共5题,共60分.其中第12题~第15题解答时请写出必要的文字说明、方程式和重要的演算步骤,只写出最后答案的不能得分;有数值计算时,答案中必须明确写出数值和单位.
11.(8分)在“探究变压器原、副线圈电压与匝数的关系”的实验中,
(1)下列器材需要的有________.
A.干电池组
B.滑动变阻器
C.直流电压表
D.多用电表
E.学生电源
(2)在实验中,某同学保持原线圈的电压以及副线圈的匝数不变,仅增加原线圈的匝数,副线圈两端的电压将________(选填“增大”“减小”或“不变”).
(3)如图7,当左侧线圈“0”“16”间接入9 V电压时,右侧线圈“0”“4”接线柱间输出电压可能是________.
图7
A.3.1 V B.2.5 V C.1.7 V
答案 (1)DE(2分) (2)减小(3分) (3)C(3分)
12.(10分)海洋中蕴藏着巨大的能量,利用海洋的波浪可以发电.在我国南海上有一浮桶式波浪发电灯塔,其原理如图8甲所示.浮桶内的磁体通过支柱固定在暗礁上,浮桶内置线圈随波浪相对磁体沿竖直方向运动,且始终处于磁场中,该线圈与阻值R=15 Ω的灯泡相连.浮桶下部有内、外两密封圈构成,如图乙所示,其内为产生磁场的磁体,与浮桶内侧面的缝隙忽略不计;匝数为N=400的线圈所在辐射磁场的磁感应强度B=0.2 T,线圈直径D=0.4 m,电阻r=1 Ω.取重力加速度g=10 m/s2,π2=10.若浮桶随波浪上下运动的速度可表示为v=0.4πcos 2πt(m/s).求:
图8
(1)波浪发电产生的电流瞬时表达式;
(2)通过灯泡电流的有效值和灯泡的功率.
答案 (1) i=8cos 2πt(A) (2)4 A 480 W
解析 (1)线圈在磁场中切割磁感线,产生电动势为
Em=NBlvm(1分)
l=πD(1分)
联立得,Em=πNBDvm=π×400×0.2×0.4×0.4π V=128 V(2分)
根据闭合电路欧姆定律有Im=(1分)
得i=Imcos 2πt=8cos 2πt(A)(2分)
(2)通过灯泡电流的有效值为I==4 A(1分)
则灯泡的功率为P=I2R(1分)
可得P=480 W.(1分)
13.(12分)(2020·河南洛阳高二上期末)如图9所示,理想变压器原线圈匝数n1=800,副线圈匝数n2=200,灯泡A标有“5 V 2 W”,电动机D的线圈电阻为1 Ω.将交变电压u=100sin 100πt (V)加到理想变压器原线圈两端,灯泡恰能正常发光,求:
图9
(1)副线圈两端电压;
(2)电动机D消耗的电功率.
答案 (1)25 V (2)8 W
解析 (1)交变电压u=100sin 100πt (V),
最大值为Um=100 V(1分)
故有效值为U1== V=100 V(2分)
根据理想变压器的变压比公式=(1分)
有U2== V=25 V(2分)
(2)由于灯泡正常发光,故电流为I== A=0.4 A(2分)
电动机两端电压为UD=U2-UL=25 V-5 V=20 V(2分)
电动机消耗的电功率为PD=UDI=20×0.4 W=8 W.(2分)
14.(14分)(2021·江苏泰州高二期末)如图10所示,矩形线圈abcd匝数N=100匝,面积S=0.01 m2,内阻不计,绕垂直于磁场的轴OO′匀速转动,转动的角速度ω=100 rad/s,匀强磁场的磁感应强度B=1 T,矩形线圈通过滑环E、F与理想变压器相连,变压器原、副线圈的匝数之比为1∶2,副线圈所接电阻R=50 Ω,电压表为理想交流电表,当线圈平面与磁场方向平行时开始计时,求:
图10
(1)线圈中感应电动势的瞬时值表达式;
(2)线圈由图示位置转过30°磁通量变化量的大小;
(3)电压表示数;
(4)电阻R上消耗的功率.
答案 (1)e=100cos 100t(V) (2)5×10-3 Wb
(3)141.4 V (4)400 W
解析 (1)线圈中感应电动势的最大值Em=NBSω(1分)
解得Em=100 V(1分)
感应电动势的瞬时值表达式为e=Emcos ωt(1分)
e=100cos 100t(V)(1分)
(2)题图所示位置的磁通量Φ1=0(1分)
转过30°角时的磁通量Φ2=BSsin 30°(1分)
磁通量的变化量ΔΦ=Φ2-Φ1=BSsin 30°=5×10-3 Wb(1分)
(3)变压器原线圈电压有效值U1==50 V(2分)
根据=(1分)
得U2=100 V(或141.4 V)
电压表示数为141.4 V(1分)
(4)由P=(2分)
解得P=400 W.(1分)
15.(16分)(2020·江苏南通高二上期末)如图11所示,用一小型交流发电机向远处用户供电,已知发电机线圈abcd匝数N=100,面积S=0.03 m2,线圈匀速转动的角速度ω=100π rad/s,匀强磁场的磁感应强度B= T.输电时先用升压变压器将电压升高,到达用户区再用降压变压器将电压降下来后供用户使用,输电导线的总电阻为R=10 Ω,变压器都是理想变压器,降压变压器原、副线圈的匝数比为n3∶n4=10∶1.若用户区标有“220 V 8.8 kW”的电动机恰能正常工作,发电机线圈电阻r不可忽略.求:
图11
(1)交流发电机产生感应电动势的最大值Em;
(2)输电线路上损耗的电功率ΔP;
(3)若升压变压器原、副线圈匝数比为n1∶n2=1∶8,求升压变压器原线圈两端的电压U1.
答案 (1)300 V (2)160 W (3)280 V
解析 (1)根据正弦式交变电流的产生规律可知,感应电动势的最大值为Em=NBSω(1分)
代入数据解得Em=300 V(2分)
(2)设降压变压器原、副线圈中的电流分别为I3、I4,电动机恰能正常工作,有I4==40 A(2分)
根据理想变压器的变流比公式=(1分)
可得I3==4 A(1分)
所以输电线路上损耗的电功率为ΔP=I32R=160 W(2分)
(3)根据理想变压器的变压比公式=(1分)
得U3===2 200 V(2分)
升压变压器副线圈两端的电压为
U2=U3+I3R=2 240 V(1分)
又=(1分)
可得U1==280 V.(2分)
