第二章 电路及其应用专项测试（Word版含答案）

第二章、电路及其应用
一、选择题（共17题）
1．如图，电路中定值电阻阻值R大于电源内阻阻值r．将滑动变阻器滑片向下滑动，理想电压表V1、V2、V3示数变化量的绝对值分别为△U1、△U2、△U3，理想电流表示数变化量的绝对值△I，则（ ）
A．A的示数减小 B．V2的示数增大
C．△U1小于△U2 D．△U3与△I的比值大于r
2．如图所示，均匀的长方形金属板，边长为，边长为，当接点、接入电路时电阻阻值为，当接点、接入电路时电阻阻值为，则等于（ ）
A． B． C． D．
3．现有甲、乙两根完全相同的金属裸导线，如果把甲导线均匀拉长到原来的2倍，把乙导线对折后并在一起，然后给它们分别加上相同电压后，则在相同时间内通过甲、乙导线的电荷量之比为（ ）
A． B． C． D．
4．某实验小组在测量一金属丝电阻率的实验中，将一段金属丝接入电路中，先用螺旋测微器测量这段金属丝直径，再用毫米刻度尺测量金属丝接入电路的有效长度，最后用实验电路测量金属丝的电阻，利用这些测量值就可以计算出金属丝的电阻率，在此实验中，以下操作不正确的是（　　）
A．闭合开关前，滑动变阻器的滑片可置于任意位置
B．用毫米刻度尺测量金属丝接人电路的有效长度时，要多测量几次，求出其平均值
C．用螺旋测微器在金属丝三个不同位置各测量一次直径，求出其平均值
D．实验中测电阻时为保持金属丝的温度不变，每次读完示数后应立即断开开关
5．如图所示的电路中，当开关闭合，滑动变阻器的滑片向左移动时（　　）
A．电流表示数减小，电压表示数不变
B．电流表示数减小，电压表示数减小
C．电流表示数增大，电压表示数增大
D．电流表示数增大，电压表示数减小
6．下列说法正确的是(　　)
A．在电场中自由释放的电荷一定沿电场线运动
B．电阻率越大，说明导体的导电性能越差
C．闭合电路中电流的方向是从电源的正极流向负极
D．E＝只是电动势的定义式而非决定式，电动势的大小是由电源内非静电力的特性决定的
7．如图，有一未知电阻Rx，为了较准确地测出电阻值，利用试触法得到两组数据，接a时得到数据为12V、0．15A，接b时得到数据为10V、0．2A，那么该电阻测得较为准确的数值及它与与真实值比较的情况是（ ）
A．80Ω,大于真实值
B．50Ω,小于真实值
C．80Ω,小于真实值
D．50Ω,大于真实值

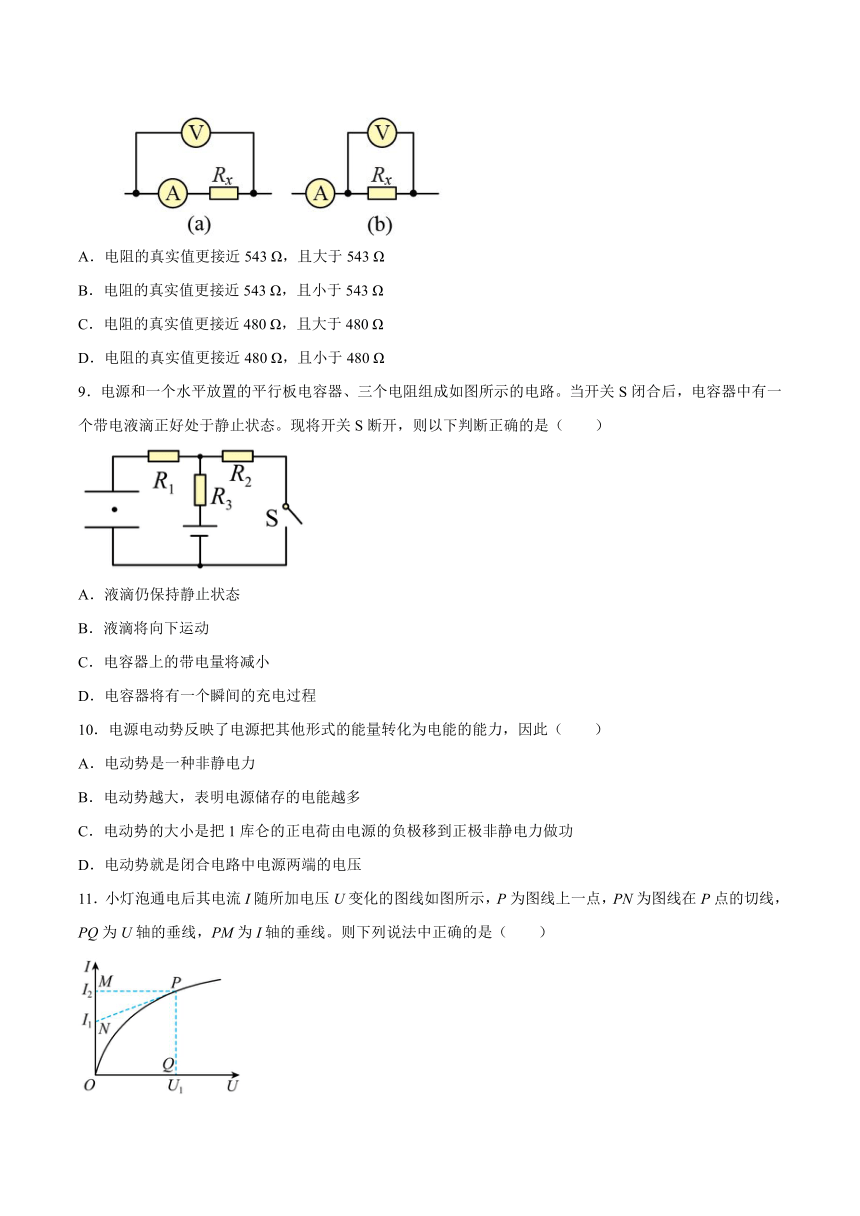

8．用电流表和电压表测量电阻Rx的阻值．如图所示，分别将图(a)和(b)两种测量电路连接到电路中，按照(a)图时，电流表示数为4.60 mA，电压表示数为2.50 V；按照(b)图时，电流表示数为5.00 mA，电压表示数为2.40 V，比较这两次结果，正确的是( )
A．电阻的真实值更接近543 Ω，且大于543 Ω
B．电阻的真实值更接近543 Ω，且小于543 Ω
C．电阻的真实值更接近480 Ω，且大于480 Ω
D．电阻的真实值更接近480 Ω，且小于480 Ω
9．电源和一个水平放置的平行板电容器、三个电阻组成如图所示的电路。当开关S闭合后，电容器中有一个带电液滴正好处于静止状态。现将开关S断开，则以下判断正确的是（　　）
A．液滴仍保持静止状态
B．液滴将向下运动
C．电容器上的带电量将减小
D．电容器将有一个瞬间的充电过程
10．电源电动势反映了电源把其他形式的能量转化为电能的能力，因此（　　）
A．电动势是一种非静电力
B．电动势越大，表明电源储存的电能越多
C．电动势的大小是把1库仑的正电荷由电源的负极移到正极非静电力做功
D．电动势就是闭合电路中电源两端的电压
11．小灯泡通电后其电流I随所加电压U变化的图线如图所示，P为图线上一点，PN为图线在P点的切线，PQ为U轴的垂线，PM为I轴的垂线。则下列说法中正确的是（　　）
A．随着所加电压的增大，小灯泡的电阻不变
B．随着所加电压的增大，小灯泡的电阻减小
C．对应P点，小灯泡的电阻为R=
D．对应P点，小灯泡的电阻为R=

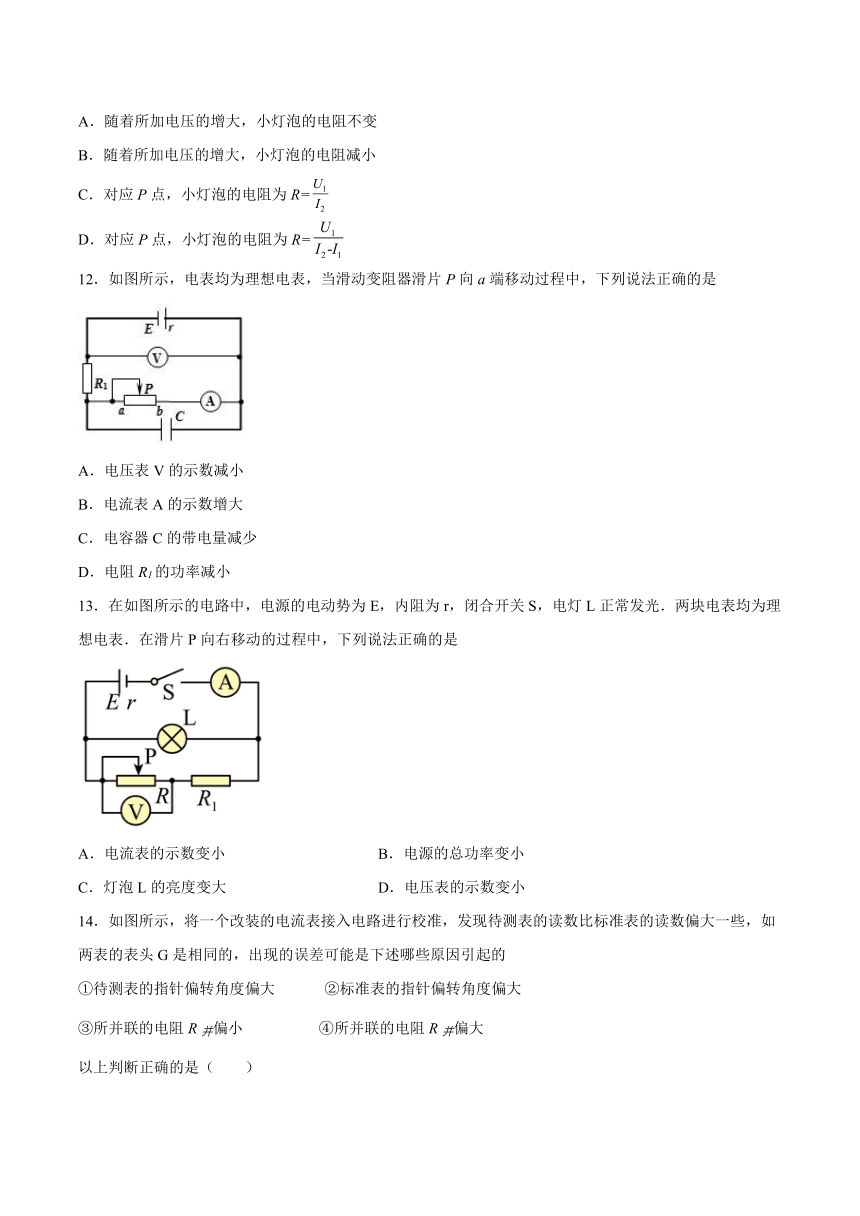

12．如图所示，电表均为理想电表，当滑动变阻器滑片P向a端移动过程中，下列说法正确的是
A．电压表V的示数减小
B．电流表A的示数增大
C．电容器C的带电量减少
D．电阻R1的功率减小
13．在如图所示的电路中，电源的电动势为E，内阻为r，闭合开关S，电灯L正常发光．两块电表均为理想电表．在滑片P向右移动的过程中，下列说法正确的是
A．电流表的示数变小 B．电源的总功率变小
C．灯泡L的亮度变大 D．电压表的示数变小
14．如图所示，将一个改装的电流表接入电路进行校准，发现待测表的读数比标准表的读数偏大一些，如两表的表头G是相同的，出现的误差可能是下述哪些原因引起的
①待测表的指针偏转角度偏大 ②标准表的指针偏转角度偏大
③所并联的电阻R并偏小 ④所并联的电阻R并偏大
以上判断正确的是（　　）
A．①③ B．②④ C．①④ D．②③
15．如图所示电路，闭合开关，当滑动变阻器的滑片从b端向a端缓慢滑动时（　　）
A．小灯泡L逐渐变亮 B．小灯泡L逐渐变暗
C．电压表示数逐渐减小 D．电压表示数逐渐增大
16．A、B导体的伏安特性曲线如图实线所示，下列判断正确的是（　　）
A．随着A导体两端电压的升高，A导体的电阻越来越小
B．B导体电阻是2Ω
C．当电流为0.3A时，A导体的电阻是6Ω
D．当电流为0.3A时，A导体的电阻应该等于它此时切线的斜率，即18Ω
17．如图甲电路所示，电阻R两端的电压U与通过该电阻的电流I的变化关系如图乙所示，电源电动势为7.0V，内阻不计．电阻R1=1000Ω，且阻值不随温度变化．若改变R2，使AB与BC间的电压相等，则此时（ ）
A．R的阻值为1000Ω B．R的阻值为400Ω
C．通过R的电流为2.5mA D．通过R的电流为2.0mA
二、填空题
18．用量程为200μA、内阻为100Ω的电流表串联一个阻值为9900Ω的电阻改装成电压表，用该电压表测量某电路两端电压时，表盘指针位置如图所示，则被测电压为_______V．
19．一多用电表的欧姆挡分为×1，×10，×100，×1k共4个挡位。某同学用该表测量阻值为1kΩ左右的电阻。完成下列测量步骤中的填空。
（1）将选择开关置于_______挡位；
（2）将红黑表笔短接，调整_______使得_______；
（3）测量电阻时，指针指示位置如图所示，该电阻的阻值为_______kΩ；
（4）测量完成后，将选择开关旋转至OFF挡位。
20．某同学用一个满偏电流为Ig=10mA，内阻为Rg=10Ω的电流表G改装成一个量程为3V的电压表，则，应该给这个电流表________（填“并联”、“串联”）一个________Ω的电阻。
21．电源是把其它形式的能转化成________的装置，在电源的内电路，电源把其它形式的能转化________能；在电源外电路，电场力做功，电能转化为其它形式的能。
三、综合题
22．如图所示，一直流电动机与阻值R＝9Ω的电阻串联在电源上，电源电动势E＝40V，内阻r＝1Ω，闭合开关s后，用理想电压表测出电动机两端电压U＝10V，已知电动机线圈电阻RM＝1Ω，试求：
（1）通过电动机的电流是多少？
（2）电动机的发热功率是多少？
（3）电动机的输出功率是多少？
23．手电筒里的两节干电池用久了，灯泡发出的光会变暗，这时我们会以为电池没电了。有人为了“节约”，在手电筒里装一节新电池和一节旧电池搭配使用。设新电池的电动势，内阻；旧电池电动势，内阻。手电筒使用的小灯泡的电阻为，则：
（1）当使用两节新电池时，求灯泡两端的电压；
（2）当使用新、旧电池混装时，求灯泡两端的电压；
（3）根据上面的计算结果，分析将新、旧电池搭配使用是否妥当。
24．规格为“220V、110W”的电风扇，线圈电阻为40Ω，求：
（1）接上220V的电压后，排气扇转化为机械能的功率和发热的功率；
（2）如果接上电源后，扇叶被卡住，不能转动，求电动机消耗的功率和发热的功率。
25．如图1所示，用电动势为E、内阻为r的电源，向滑动变阻器R供电。改变变阻器R的阻值，路端电压U与电流I均随之变化。
（1）以U为纵坐标，I为横坐标，在图2中画出变阻器阻值R变化过程中U-I图像的示意图，并说明U-I图像与两坐标轴交点的物理意义。
（2）请在图2画好的U-I关系图线上任取一点，画出带网格的图形，以其面积表示此时电源的输出功率。
试卷第1页，共3页
参考答案：
1．D
【详解】
试题分析:A、理想电压表内阻无穷大，相当于断路．理想电流表内阻为零，相当短路，所以R与变阻器串联，电压表V1、V2、V3分别测量R、路端电压和变阻器两端的电压．当滑动变阻器滑片向下滑动时，接入电路的电阻减小，电路中电流增大，则A的示数增大，故A错误；B、根据闭合电路欧姆定律得：V2的示数U2=E-Ir，I增大，U2减小．故B错误．C、根据U2=E-Ir得：；，已知R＞r，则，故△U1大于△U2，故C错误．D、根据闭合电路欧姆定律得U3=E-I（R+r），得：，则△U3与△I的比值大于r，故D正确；故选D．
2．D
【详解】
设金属板的电阻率为，厚度为d，当接点A、B接入电路时，由电阻定律知，当接点C、D接入电路时，由电阻定律知，联立得，故D正确．故选D．
3．C
【详解】
设原来的电阻为R0，甲导线均匀拉长到原来的2倍，横截面积变为原来的，乙导线对折后绞合起来，长度减小为原来的一半，横截面积变为原来的2倍，根据电阻定律可得
甲电阻变为
乙电阻变为
则两电阻之比为；两导线两端所加电压相等，根据欧姆定律可得
可知电流之比为，根据电流的定义式可得
可知相同时间内通过的电量之比为。
故选C。
4．A
【详解】
A．闭合开关前，为了保护电路，滑动变阻器需要保护电表，故A错误；
B．为了减小误差，用毫米刻度尺测量金属丝接人电路的有效长度时，要多测量几次，求出其平均值，故B正确；
C．为了减小误差，用螺旋测微器在金属丝三个不同位置各测量一次直径，求出其平均值，故C正确；
D．实验中测电阻时为保持金属丝的温度不变，每次读完示数后应立即断开开关，故D正确。
本题选不正确项，故选A。
5．C
【详解】
与串联，电压表测的是两端的电压．当滑动变阻器的滑片向左移动时，变小，总电阻变小，根据闭合电路的欧姆定律，可知电流变大，故电流表示数变大；由可知，阻值不变，电流变大，则变大，故电压表示数变大．C正确，选C.
6．D
【详解】
A、在电场中自由释放的电荷，若电场线是直线，一定沿电场线运动，若电场线是曲线，一定不沿电场线运动，故A错误；
B、在S、L一定的条件下，导体的电阻大小与电阻率有关，电阻率越大的电阻越大，所以它的导电性能越差，故B错误；
C、闭合电路中外部电流的方向是从电源的正极流向负极，闭合电路中内部电流的方向是从电源的负极流向正极，故C错误；
D、只是电动势的定义式而非决定式，电动势的大小是由电源内非静电力的特性决定的，故D正确；
故选D．
7．A
【详解】
试题分析：开关接a、b两点时，电压表示数相对变化量，电流表示数相对变化量 ，由于，电流表示数变化量大，则电流表应采用内接法，即开关应接在a点，电阻测量值R=12/0．15=80Ω；由于采用电流表内接法，使电压测量值大于真实值，电阻测量值大于真实值，故A正确，B、C、D错误．故选A．
8．B
【详解】
两次测量电流表分压的变化
电压表分流示数变化
即电流表分压的变化较小，所以采用电流表内接，测量的更接近真实值，且测量值大于真实值，所以电流表内接法所测电阻
故选B。
9．D
【详解】
AB．开关S闭合时带电液滴受重力和电场力平衡，电容器板间电压等于R2的电压，小于电源的电动势。断开电键后，电容器两端电压等于电源的电动势，故板间电压增大，场强变大，电场力变大，粒子向上加速运动，A、B错误；
CD．电键断开前，电容器两端电压等于电阻R2两端的电压，断开电键后，电容器两端电压变大到等于电源电动势，电压增大，根据电容的定义式
可知电容器的带电量变大，将有一个瞬间充电的过程，C错误，D正确；
故选D。
10．C
【详解】
AC．电动势在数值上等于非静电力把1C的正电荷在电源内部从负极搬运到正极所做的功，不是一种非静电力，故C正确，A错误；
B．电动势是描述电源把其它形式的能量转化为电能本领的物理量，是非静电力做功能力的反映，电动势越大，表明电源将其它形式的能转化为电能的本领越大，并不是表明电源储存的电能越多，故B错误；
D．电源电动势等于电源没有接入电路时两极间的电压，在闭合电路中电源两极间的电压是路端电压，小于电源电动势，故D错误。
故选C。
11．C
【详解】
AB．随着所加电压的增大，电流增加的越来越缓慢，根据欧姆定律，小灯泡的电阻变大，AB错误；
CD．根据欧姆定律，对应P点，小灯泡的电阻
C正确，D错误。
故选C。
12．D
【详解】
滑片向a端移动时，滑动变阻器接入电阻增大，则可知总电阻变大，根据闭合电路欧姆定律可知，总电流减小，电流表示数减小；内电压减小，路端电压增大；电压表示数增大；故AB错误；因总电流减小，则内电压和R1两端的电压减小，而路端电压增大，故电容器两端电压增大，根据Q=CU可知其电量增大，故C错误；因电流减小，则由P=I2R可知，R1的功率减小，故D正确．故选D．
13．D
【详解】
将滑片P向右移动时，变阻器接入电路的电阻减小，外电路总电阻减小，根据闭合电路欧姆定律得知，电路总电流I增大，则电流表的示数变大，故A错误；电源总功率P=EI，电流I增大，总功率增大，故B错误；由于内阻不为零，故路端电压U=E-Ir减小，电灯L消耗的功率减小，变暗，故C错误；流过变阻器的电流I1=I-IL，I增大，IL减小，则I1增大，电阻R1消耗的功率变大，电阻R1两端的电压U1增大；电压表的示数UV=U-U1，U减小，U1增大，则电压表示数变小．故D正确．故选D．
14．C
【详解】
改装成的电流表（待测表）比标准表的示数偏大，说明流经表头G的电流偏大些，即待测表的指针偏转角度偏大。根据并联电路的特点知，所并联的电阻R并越大，流经表头G的电流越大。故①④符合题意，②③不符合题意。故ABD错误，C正确。
故选C。
15．AC
【详解】
AB．当滑动变阻器的滑片缓慢向a端滑动时，滑动变阻器接入电路阻值减小，总电阻减小，则干路电流变大，小灯泡L逐渐变亮。故A正确；B错误；
CD．当滑动变阻器的滑片缓慢向a端滑动时，滑动变阻器接入电路阻值减小，总电阻减小，则干路电流变大，由
可知路端电压逐渐减小，电压表示数逐渐减小。故C正确；D错误。
故选AC。
16．BC
【详解】
A．由图可知随着电压的增大，图像上的点与原点连线的斜率增大，而此斜率等于电阻的阻值，则可知导体的电阻随着电压的升高而不断增大，故A错误；
B．根据欧姆定律，可得B的电阻值为
故B正确；
C．当电流为0.3A时，A导体的电阻是
故C正确；
D．当电流为0.3A时，A导体的电阻应该等于该点与坐标原点的连线的斜率，而不是它此时切线的斜率，故D错误。
故选BC。
17．BC
【详解】
将R1电阻的伏安特性曲线在坐标中作出
两图象的交点为电阻的工作点，由图可知，此时电流为4mA，要使AB与BC之间的电压相等，则BC两端的电压为3.5V，并且两电阻中的电流相等，由图可知，此时符合条件的只有2.5mA，这时电阻R1电压为2.5V，而R的电压为1V；则
故选BC。
18．1.65±0.02
【详解】
试题分析：改装后的电压表的量程为：U=Ig（Rg+R）=200×10-6×（100+9900）=2V．故此时被测电压为1.65V
19． ×100 欧姆调零旋钮 指针指在右侧零刻度处 1.15
【详解】
（1）电阻约为1kΩ左右，而欧姆表指针约在中间位置最为准确，所以选择开关应置于×100挡位上。
（2）然后将红黑表笔短接，调节欧姆调零旋钮，使指针指在右侧零刻度处。
（3）指针示数为11.5，故读数为
11.5×100Ω＝1.15kΩ
20． 串联 290
【详解】
电流表G改装成一个量程为3V的电压表，需要串联分压电阻
串联电阻的阻值
21． 电能 电能
【详解】
电源是提供电能的装置，把其他形式的能转化成电能；在电源的内电路，电源把其它形式的能转化为电能，在电源外电路，电场力做功，电能转化为其它形式的能。
22．（1）3A；（2）9W；（3）21W
【详解】
（1）由闭合电路欧姆定律可知
解得
I＝A＝3W
（2）电动机的热功率
P热＝I2RM = 9×1W＝9W
（3）电动机输入的功率
P＝UI＝10V×3A＝30W
电动机的输出功率
P输出＝P－P热＝30W－9W＝21 W
23．（1）2.65V；（2）1.38V；（3）不妥当；分析见解析
【解析】
（1）两节新电池串联时，总电流为
灯泡两端的电压为
（2）一新，一旧电池串联时，总电流
灯泡两端的电压为
（3）不妥当，因为旧电池内阻消耗的电压
大于其电动势，从而使得灯泡两端的电压将小于一节新电池的电动势。
24．（1）100W；10W；（2）1210W；1210W
【详解】
（1）排气扇在220V的电压下正常工作时的电流为
发热功率为
转化为机械能的功率为
（2）扇叶被卡住不能转动后，电动机成为纯电阻电路，电流做功全部转化为热能，此时电动机中电流为
电动机消耗的功率即电功率等于热功率
25．（1）U-I图像如图所示。图像与纵轴交点的坐标值为电源电动势，与横轴交点的坐标值为短路电流；（2）
【详解】
（1）由闭合电路欧姆定律可知
所以图像与纵轴交点的坐标值为电源电动势，与横轴交点的坐标值为短路电流，如图所示
（2）电源的输出功率等于路端电压与干路电流的乘积，即所要求的的面积为该点向坐标轴作垂线后与坐标轴围成的面积，如图所示。
答案第1页，共2页
