11.4 串联电路和并联电路
一、单选题

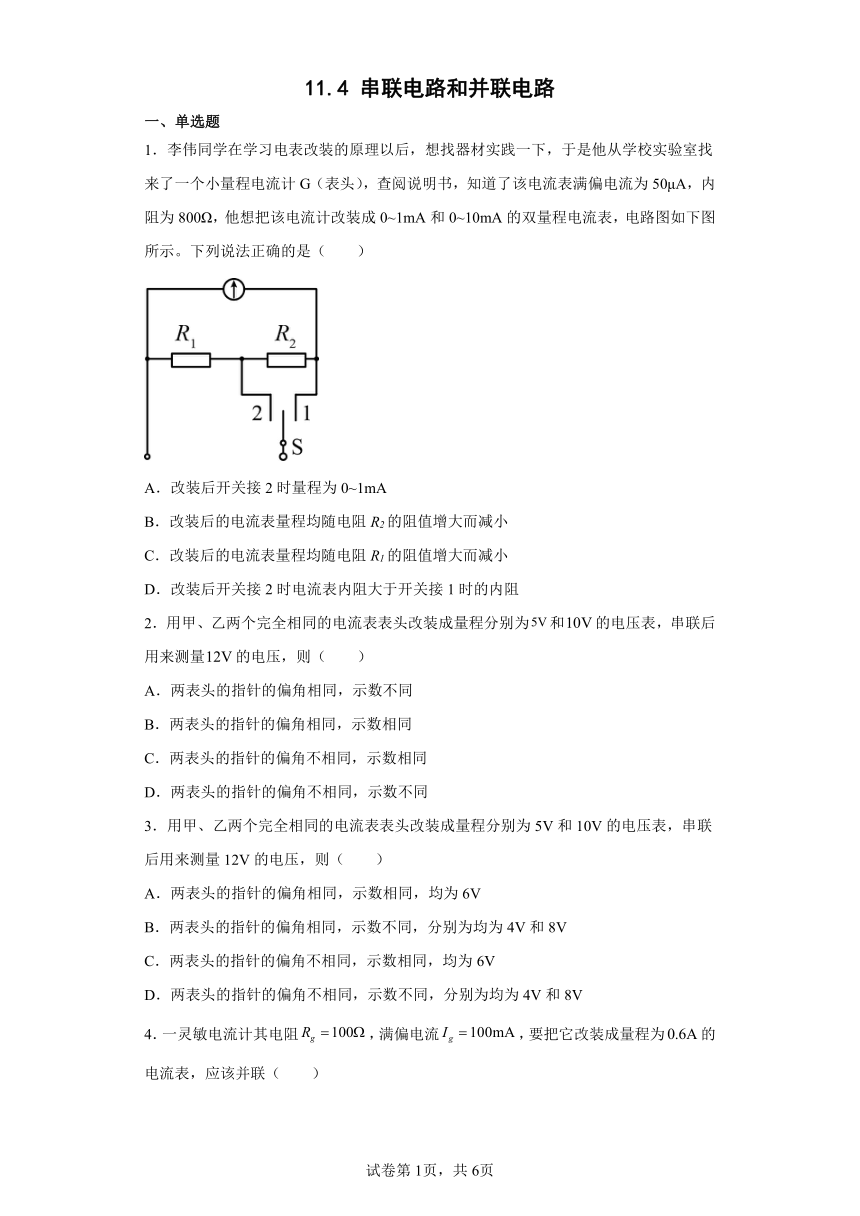

1．李伟同学在学习电表改装的原理以后，想找器材实践一下，于是他从学校实验室找来了一个小量程电流计G（表头），查阅说明书，知道了该电流表满偏电流为50μA，内阻为800Ω，他想把该电流计改装成0~1mA和0~10mA的双量程电流表，电路图如下图所示。下列说法正确的是（　　）
A．改装后开关接2时量程为0~1mA
B．改装后的电流表量程均随电阻R2的阻值增大而减小
C．改装后的电流表量程均随电阻R1的阻值增大而减小
D．改装后开关接2时电流表内阻大于开关接1时的内阻
2．用甲、乙两个完全相同的电流表表头改装成量程分别为和的电压表，串联后用来测量的电压，则（　　）
A．两表头的指针的偏角相同，示数不同
B．两表头的指针的偏角相同，示数相同
C．两表头的指针的偏角不相同，示数相同
D．两表头的指针的偏角不相同，示数不同
3．用甲、乙两个完全相同的电流表表头改装成量程分别为5V和10V的电压表，串联后用来测量12V的电压，则（　　）
A．两表头的指针的偏角相同，示数相同，均为6V
B．两表头的指针的偏角相同，示数不同，分别为均为4V和8V
C．两表头的指针的偏角不相同，示数相同，均为6V
D．两表头的指针的偏角不相同，示数不同，分别为均为4V和8V

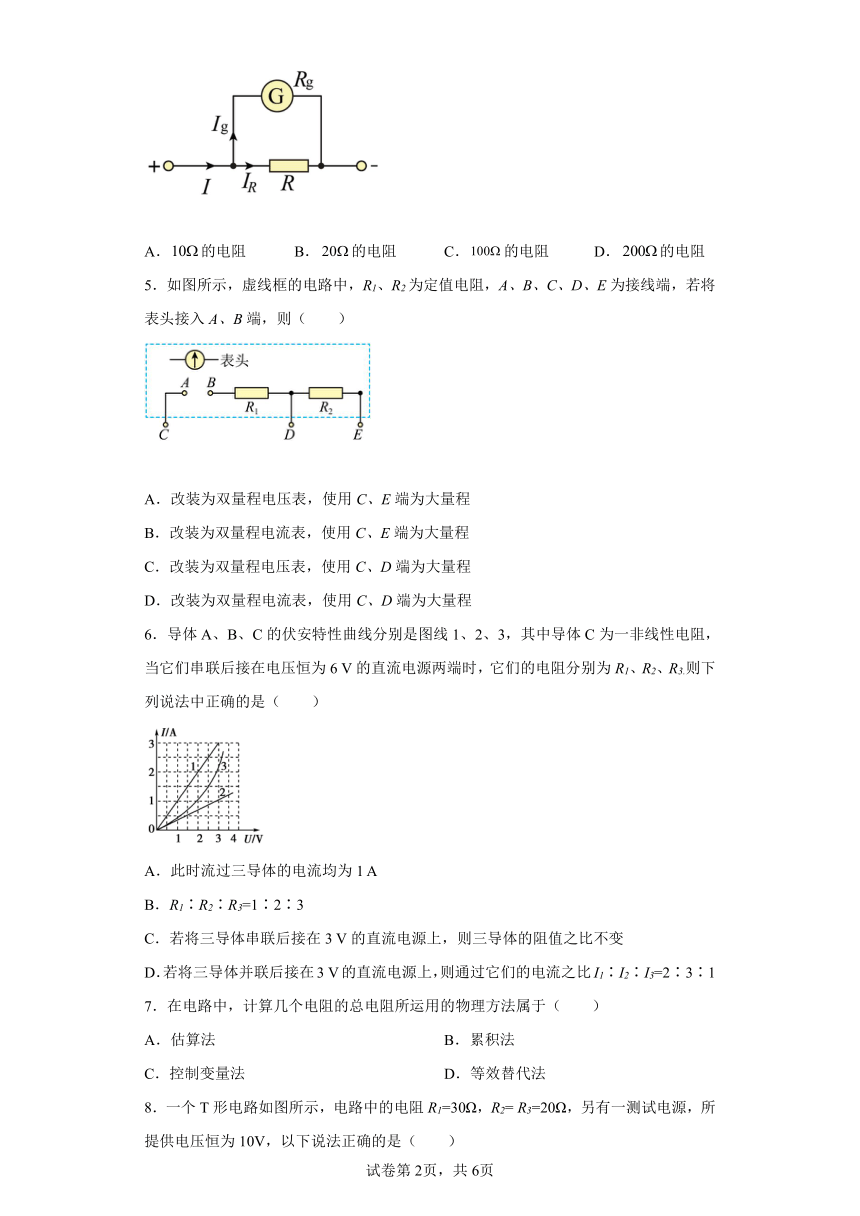

4．一灵敏电流计其电阻，满偏电流，要把它改装成量程为的电流表，应该并联（　　）
A．的电阻 B．的电阻 C．的电阻 D．的电阻
5．如图所示，虚线框的电路中，R1、R2为定值电阻，A、B、C、D、E为接线端，若将表头接入A、B端，则（　　）
A．改装为双量程电压表，使用C、E端为大量程
B．改装为双量程电流表，使用C、E端为大量程
C．改装为双量程电压表，使用C、D端为大量程
D．改装为双量程电流表，使用C、D端为大量程
6．导体A、B、C的伏安特性曲线分别是图线1、2、3，其中导体C为一非线性电阻，当它们串联后接在电压恒为6 V的直流电源两端时，它们的电阻分别为R1、R2、R3.则下列说法中正确的是（　　）
A．此时流过三导体的电流均为1 A
B．R1∶R2∶R3=1∶2∶3
C．若将三导体串联后接在3 V的直流电源上，则三导体的阻值之比不变
D．若将三导体并联后接在3 V的直流电源上，则通过它们的电流之比I1∶I2∶I3=2∶3∶1
7．在电路中，计算几个电阻的总电阻所运用的物理方法属于（　　）
A．估算法 B．累积法
C．控制变量法 D．等效替代法

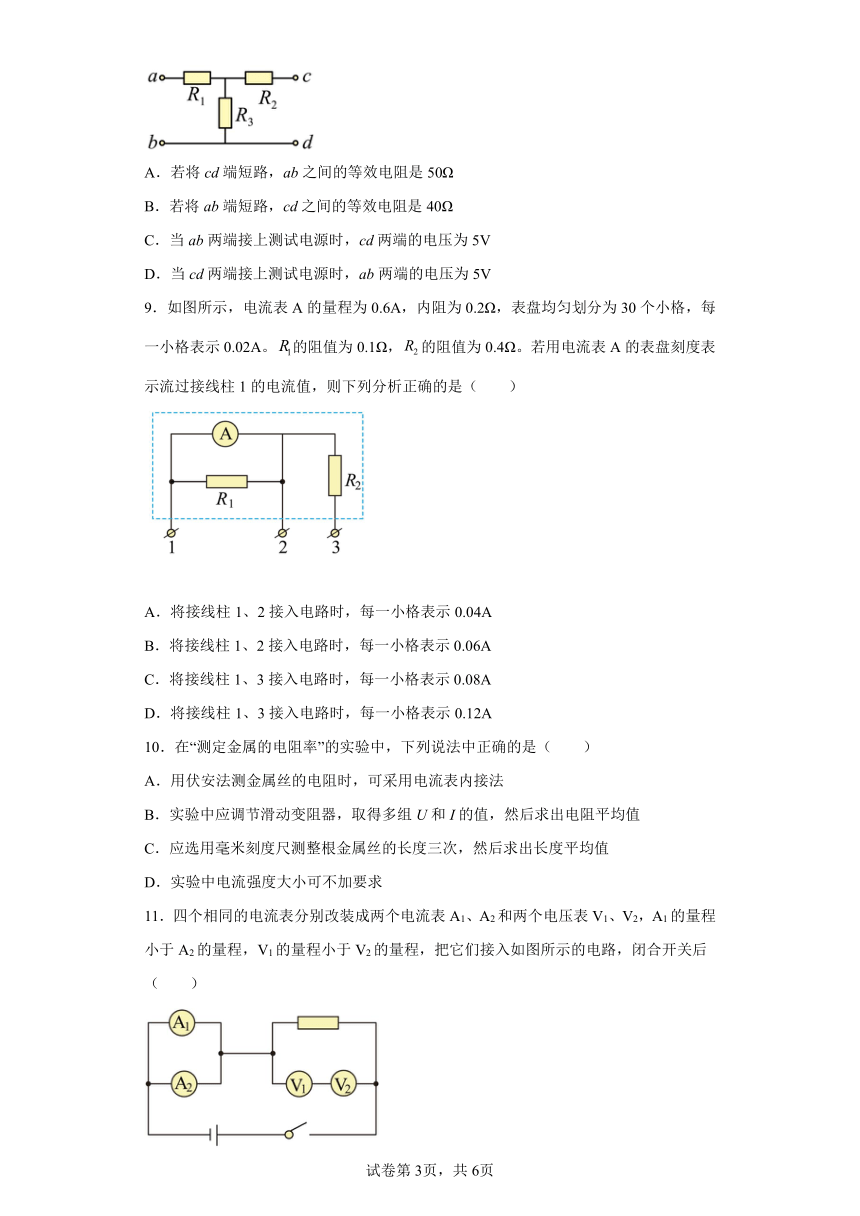

8．一个T形电路如图所示，电路中的电阻R1=30Ω，R2= R3=20Ω，另有一测试电源，所提供电压恒为10V，以下说法正确的是（　　）
A．若将cd端短路，ab之间的等效电阻是50Ω
B．若将ab端短路，cd之间的等效电阻是40Ω
C．当ab两端接上测试电源时，cd两端的电压为5V
D．当cd两端接上测试电源时，ab两端的电压为5V
9．如图所示，电流表A的量程为0.6A，内阻为0.2Ω，表盘均匀划分为30个小格，每一小格表示0.02A。的阻值为0.1Ω，的阻值为0.4Ω。若用电流表A的表盘刻度表示流过接线柱1的电流值，则下列分析正确的是（　　）
A．将接线柱1、2接入电路时，每一小格表示0.04A
B．将接线柱1、2接入电路时，每一小格表示0.06A
C．将接线柱1、3接入电路时，每一小格表示0.08A
D．将接线柱1、3接入电路时，每一小格表示0.12A
10．在“测定金属的电阻率”的实验中，下列说法中正确的是（　　）
A．用伏安法测金属丝的电阻时，可采用电流表内接法
B．实验中应调节滑动变阻器，取得多组U和I的值，然后求出电阻平均值
C．应选用毫米刻度尺测整根金属丝的长度三次，然后求出长度平均值
D．实验中电流强度大小可不加要求
11．四个相同的电流表分别改装成两个电流表A1、A2和两个电压表V1、V2，A1的量程小于A2的量程，V1的量程小于V2的量程，把它们接入如图所示的电路，闭合开关后（　　）
A．A1的读数和A2的读数相同
B．V1的读数和V2的读数相同
C．A1指针偏转角度和A2指针偏转角相同
D．V1指针偏转角度比V2指针偏转角度大
12．一个表头的内阻Rg为30Ω，满偏电流Ig为1mA，要把它改装为量程3V的电压表，可以（　　）
A．串联一个阻值为3000Ω的电阻
B．串联一个阻值为2970Ω的电阻
C．并联一个阻值为0.05Ω的电阻
D．并联一个阻值为0.01Ω的电阻
13．如图所示，为8个不同的电阻组成，已知R1=12 Ω，其余电阻值未知，测得A、B间的总电阻为4 Ω，今将R1换成6 Ω的电阻，A、B间总电阻为（　　）
A．1 Ω B．2 Ω C．3 Ω D．4 Ω
14．如图所示，四个相同的表头分别改装成两个电流表和两个电压表。电流表A1的量程大于A2的量程，电压表V1的量程大V2的量程，把它们按图接入电路，则（　　）
①电流表A1的读数大于电流表A2的读数；
②电流表A1的偏转角小于电流表A2的偏转角；
③电压表V1的读数小于电压表V2的读数；
④电压表V1的偏转角等于电压表V2的偏转角。
A．①③ B．②③ C．②④ D．①④
二、填空题
15．图中的甲、乙两个电路，都是由一个灵敏电流表G和一个变阻器R组成的，它们之中的一个是测电压的电压表，另一个是测电流的电流表，那么甲表是_______，R增大时量程_______；乙表是_______，R增大时量程_______。（表选填“电压表”或“电流表”、量程选填“增大”或“减小”）
16．把一个满偏电流、线圈电阻的小量程电流表，改装成量程的电压表，需串联的分压电阻阻值为________。
17．如图所示，是用电流表和电压表测量电阻的一种方法，Rx为待测电阻，考虑电表本身的电阻对测量结果的影响，电压表的读数___________Rx两端的实际电压，电流表的读数___________通过Rx的实际电流。（选填“大于”、“小于”功“等于”）
18．一只电流计内电阻Rg=100Ω，满偏电流为Ig=1mA，要改装成一个量程为“3V”的电压表，需 _____________联（填串联或并联）一个阻值为___________ Ω 的电阻。
三、解答题
19．由四个电阻连接成的混联电路如图所示，R1=8Ω，R2=4Ω，R3=6Ω，R4=3Ω。
（1）求a、c之间R1和 R2的总电阻R12；
（2）求c、d之间R3和 R4的总电阻R34；
（3）求a、d之间四个电阻的总电阻R总。
20．如图电路中，电阻、，A、C两端的电压保持不变，电压表的内阻未知，量程足够大。当电压表接在A、B两端时，示数。求：
（1）电压表接在A、B两端时，电路中流经电阻的电流I；
（2）电压表接在B、C两端时，电压表的示数。
21．一个表头的内阻Rg=30Ω，满偏电流Ig=1mA。要把它改装为量程是0～3V的电压表。求
（1）要串联电阻R的大小。
（2）改装后的电压表内阻r。
22．试证明：在串、并联组合的电路中，任一个电阻增大而其余电阻不变时，整个电路的等效电阻都增大。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．C
2．A
3．B
4．B
5．A
6．A
7．D
8．D
9．B
10．B
11．C
12．B
13．C
14．D
15． 电流表 减小 电压表 增大
16．9000
17． 大于 等于
18． 串联 2900
19．（1）12Ω；（2）2Ω；（3）14Ω
20．（1）；（2）
21．（1）2970Ω；（2）3000Ω
22．见解析
