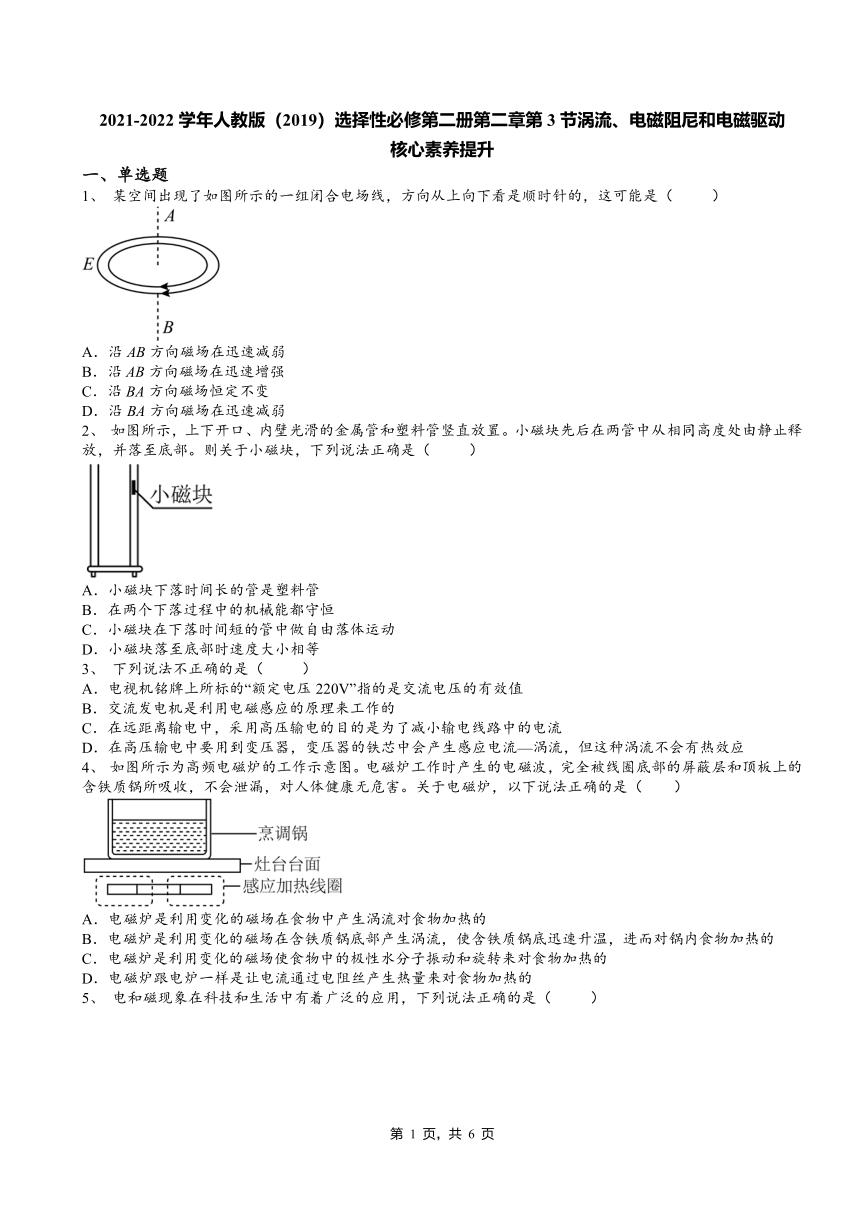

2021-2022学年人教版（2019）选择性必修第二册第二章第3节涡流、电磁阻尼和电磁驱动
核心素养提升
一、单选题
1、 某空间出现了如图所示的一组闭合电场线，方向从上向下看是顺时针的，这可能是（ ）
A．沿AB方向磁场在迅速减弱
B．沿AB方向磁场在迅速增强
C．沿BA方向磁场恒定不变
D．沿BA方向磁场在迅速减弱
2、 如图所示，上下开口、内壁光滑的金属管和塑料管竖直放置。小磁块先后在两管中从相同高度处由静止释放，并落至底部。则关于小磁块，下列说法正确是（ ）
A．小磁块下落时间长的管是塑料管
B．在两个下落过程中的机械能都守恒
C．小磁块在下落时间短的管中做自由落体运动
D．小磁块落至底部时速度大小相等
3、 下列说法不正确的是（ ）
A．电视机铭牌上所标的“额定电压220V”指的是交流电压的有效值
B．交流发电机是利用电磁感应的原理来工作的
C．在远距离输电中，采用高压输电的目的是为了减小输电线路中的电流
D．在高压输电中要用到变压器，变压器的铁芯中会产生感应电流—涡流，但这种涡流不会有热效应
4、 如图所示为高频电磁炉的工作示意图。电磁炉工作时产生的电磁波，完全被线圈底部的屏蔽层和顶板上的含铁质锅所吸收，不会泄漏，对人体健康无危害。关于电磁炉，以下说法正确的是（ ）
A．电磁炉是利用变化的磁场在食物中产生涡流对食物加热的
B．电磁炉是利用变化的磁场在含铁质锅底部产生涡流，使含铁质锅底迅速升温，进而对锅内食物加热的
C．电磁炉是利用变化的磁场使食物中的极性水分子振动和旋转来对食物加热的
D．电磁炉跟电炉一样是让电流通过电阻丝产生热量来对食物加热的

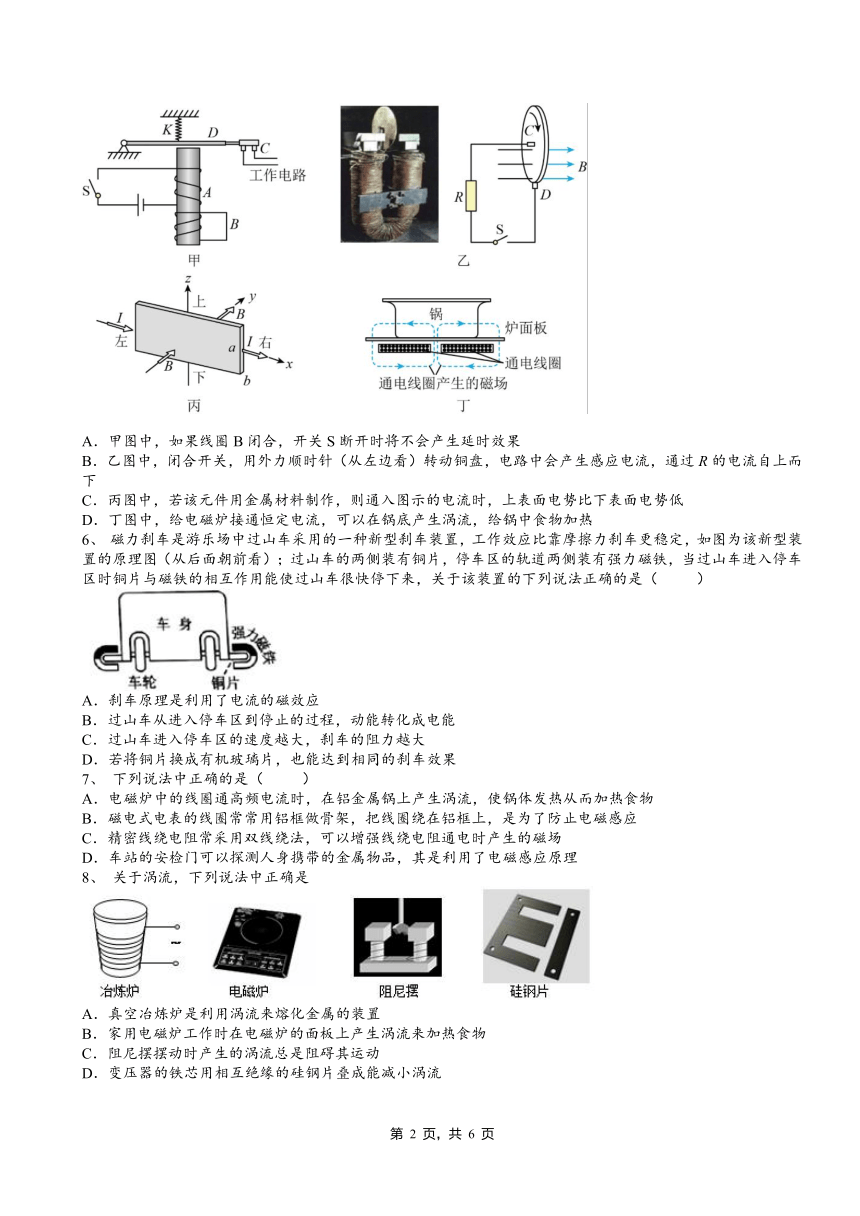

5、 电和磁现象在科技和生活中有着广泛的应用，下列说法正确的是（ ）
A．甲图中，如果线圈B闭合，开关S断开时将不会产生延时效果
B．乙图中，闭合开关，用外力顺时针（从左边看）转动铜盘，电路中会产生感应电流，通过R的电流自上而下
C．丙图中，若该元件用金属材料制作，则通入图示的电流时，上表面电势比下表面电势低
D．丁图中，给电磁炉接通恒定电流，可以在锅底产生涡流，给锅中食物加热
6、 磁力刹车是游乐场中过山车采用的一种新型刹车装置，工作效应比靠摩擦力刹车更稳定，如图为该新型装置的原理图（从后面朝前看）；过山车的两侧装有铜片，停车区的轨道两侧装有强力磁铁，当过山车进入停车区时铜片与磁铁的相互作用能使过山车很快停下来，关于该装置的下列说法正确的是（ ）
A．刹车原理是利用了电流的磁效应
B．过山车从进入停车区到停止的过程，动能转化成电能
C．过山车进入停车区的速度越大，刹车的阻力越大
D．若将铜片换成有机玻璃片，也能达到相同的刹车效果
7、 下列说法中正确的是（ ）
A．电磁炉中的线圈通高频电流时，在铝金属锅上产生涡流，使锅体发热从而加热食物
B．磁电式电表的线圈常常用铝框做骨架，把线圈绕在铝框上，是为了防止电磁感应
C．精密线绕电阻常采用双线绕法，可以增强线绕电阻通电时产生的磁场
D．车站的安检门可以探测人身携带的金属物品，其是利用了电磁感应原理
8、 关于涡流，下列说法中正确是
A．真空冶炼炉是利用涡流来熔化金属的装置
B．家用电磁炉工作时在电磁炉的面板上产生涡流来加热食物
C．阻尼摆摆动时产生的涡流总是阻碍其运动
D．变压器的铁芯用相互绝缘的硅钢片叠成能减小涡流

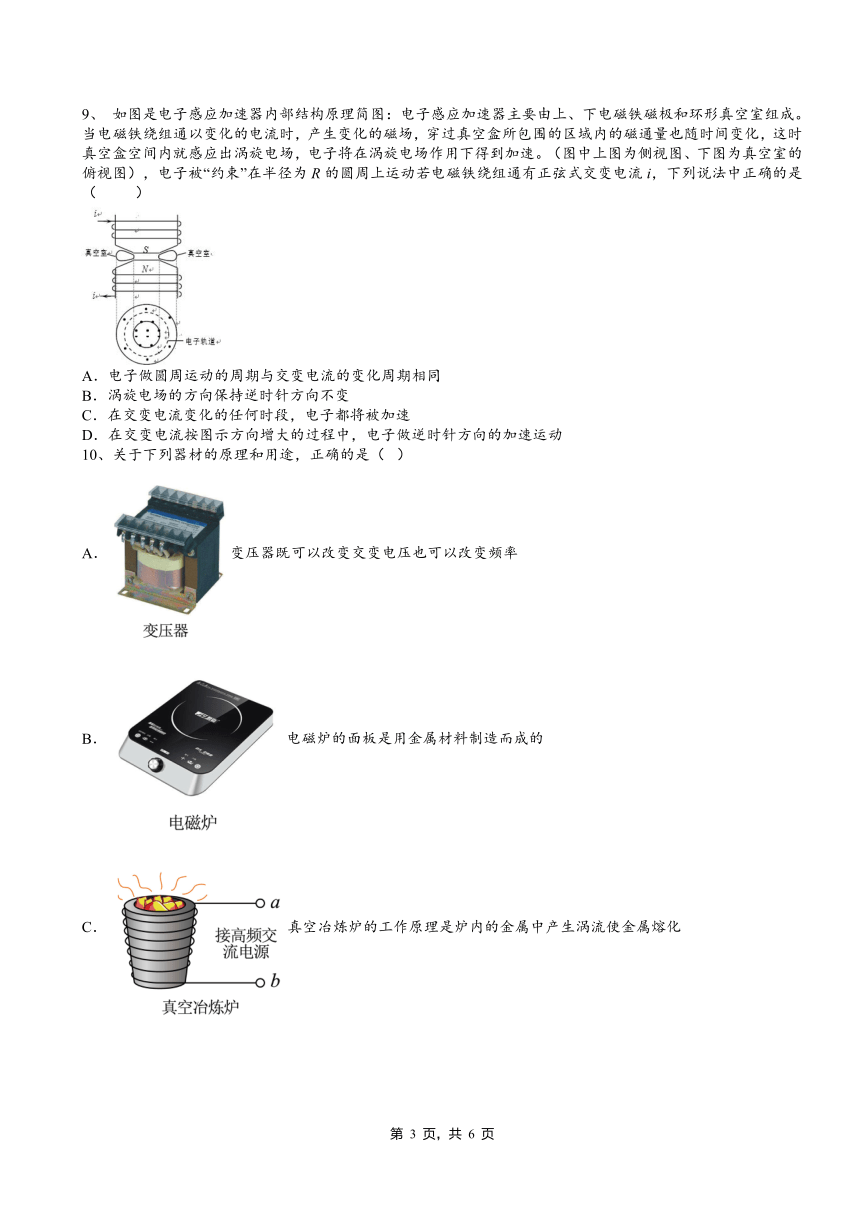

9、 如图是电子感应加速器内部结构原理简图：电子感应加速器主要由上、下电磁铁磁极和环形真空室组成。当电磁铁绕组通以变化的电流时，产生变化的磁场，穿过真空盒所包围的区域内的磁通量也随时间变化，这时真空盒空间内就感应出涡旋电场，电子将在涡旋电场作用下得到加速。（图中上图为侧视图、下图为真空室的俯视图），电子被“约束”在半径为R的圆周上运动若电磁铁绕组通有正弦式交变电流i，下列说法中正确的是（ ）
A．电子做圆周运动的周期与交变电流的变化周期相同
B．涡旋电场的方向保持逆时针方向不变
C．在交变电流变化的任何时段，电子都将被加速
D．在交变电流按图示方向增大的过程中，电子做逆时针方向的加速运动
10、关于下列器材的原理和用途，正确的是（ ）
A．变压器既可以改变交变电压也可以改变频率
B．电磁炉的面板是用金属材料制造而成的
C．真空冶炼炉的工作原理是炉内的金属中产生涡流使金属熔化
D．磁电式仪表用来做线圈骨架的铝框能起电磁驱动作用
二、多选题
11、健身车的磁控阻力原理如图所示，在铜质飞轮的外侧有一些磁铁（与飞轮不接触），人在健身时带动飞轮转动，磁铁会对飞轮产生阻碍，拉动控制拉杆可以改变磁铁与飞轮间的距离．则（ ）
A．飞轮受到阻力大小与其材料密度有关
B．飞轮受到阻力大小与其材料电阻率无关
C．飞轮转速一定时，磁铁越靠近飞轮，其受到的阻力越大
D．磁铁与飞轮间距离不变时，飞轮转速越大，其受到阻力越大
12、电磁炉采用感应电流（涡流）的加热原理，是通过电子线路产生交变磁场，把铁锅放在炉面上时，在铁锅底部产生交变的电流．它具有升温快、效率高、体积小、安全性好等优点．下列关于电磁炉的说法中正确的是 （ ）
A．电磁炉面板可采用陶瓷材料，发热部分为铁锅底部
B．电磁炉面板可采用金属材料，通过面板发热加热锅内食品
C．电磁炉可以用陶瓷器皿作为锅具对食品加热
D．可以通过改变电子线路的频率来改变电磁炉的功率
13、健身车上装有金属电磁阻尼飞轮，飞轮附近固定一电磁铁，示意图如图所示，人在健身时带动飞轮转动．则（ ）
A．飞轮转速越大，阻尼越大
B．电磁铁所接电压越大，阻尼越大
C．飞轮材料电阻率越大，阻尼越大
D．飞轮材料密度越大，阻尼越大
14、如图所示，在线圈上端放置一盛有冷水的金属杯，现接通交流电源，过了几分钟，杯内的水沸腾起来．若要缩短上述加热时间，下列措施可行的有（ ）
A．增加线圈的匝数 B．提高交流电源的频率
C．将金属杯换为瓷杯 D．取走线圈中的铁芯
15、如图甲所示，一个匝数为n的圆形线圈（图中只画了2匝），面积为S，线圈的电阻为R，在线圈外接一个阻值为R的电阻和一个理想电压表，将线圈放入垂直线圈平面指向纸内的磁场中，磁感应强度随时间变化规律如图乙所示，下列说法正确的是（ ）
A．0~t1时间内P端电势高于Q端电势
B．0~t1时间内电压表的读数为
C．t1~t2时间内R上的电流为
D．t1~t2时间内P端电势高于Q端电势
2021-2022学年人教版（2019）选择性必修第二册第二章第3节涡流、电磁阻尼和电磁驱动（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 A C D B C C D B D C
二、多选题
题号 11 12 13 14 15
答案 CD AD AB AB AC
