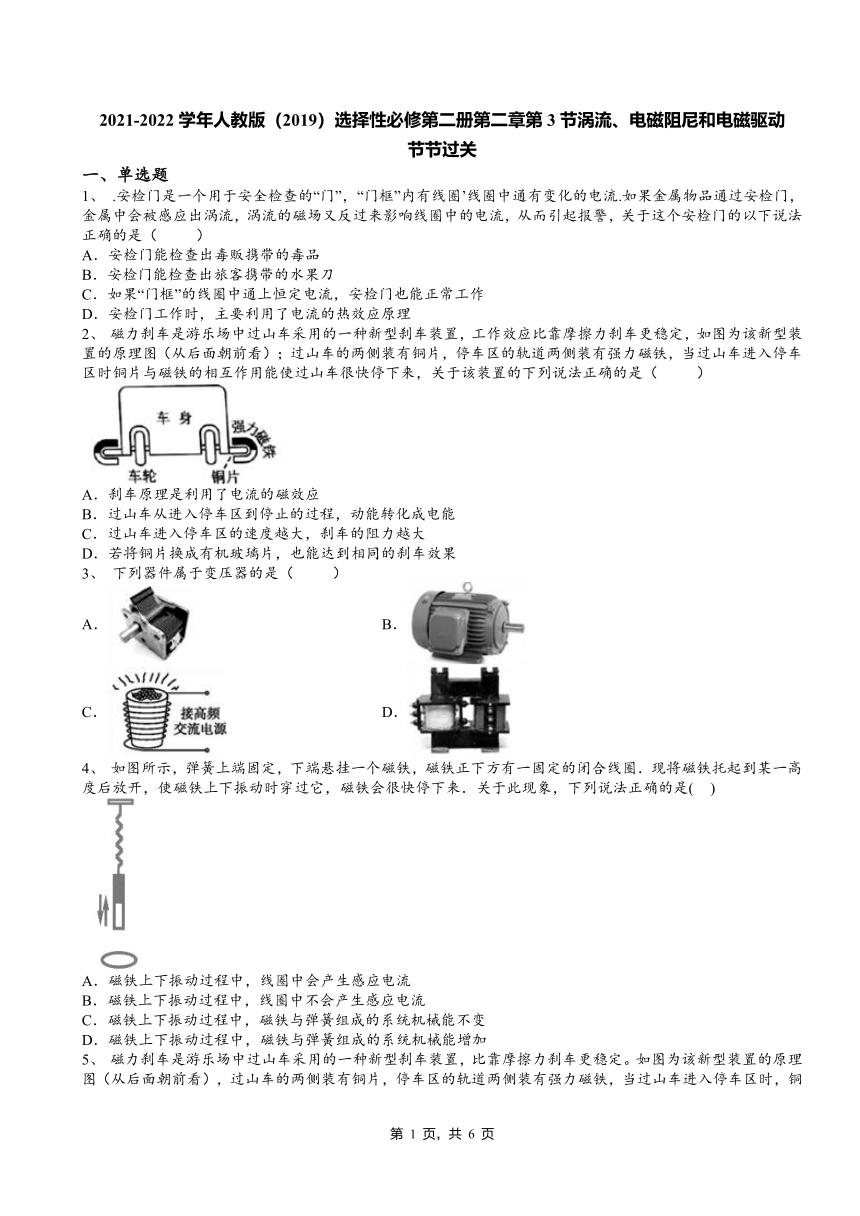

2021-2022学年人教版（2019）选择性必修第二册第二章第3节涡流、电磁阻尼和电磁驱动
节节过关
一、单选题
1、 .安检门是一个用于安全检查的“门”，“门框”内有线圈’线圈中通有变化的电流.如果金属物品通过安检门，金属中会被感应出涡流，涡流的磁场又反过来影响线圈中的电流，从而引起报警，关于这个安检门的以下说法正确的是（ ）
A．安检门能检查出毒贩携带的毒品
B．安检门能检查出旅客携带的水果刀
C．如果“门框”的线圈中通上恒定电流，安检门也能正常工作
D．安检门工作时，主要利用了电流的热效应原理
2、 磁力刹车是游乐场中过山车采用的一种新型刹车装置，工作效应比靠摩擦力刹车更稳定，如图为该新型装置的原理图（从后面朝前看）；过山车的两侧装有铜片，停车区的轨道两侧装有强力磁铁，当过山车进入停车区时铜片与磁铁的相互作用能使过山车很快停下来，关于该装置的下列说法正确的是（ ）
A．刹车原理是利用了电流的磁效应
B．过山车从进入停车区到停止的过程，动能转化成电能
C．过山车进入停车区的速度越大，刹车的阻力越大
D．若将铜片换成有机玻璃片，也能达到相同的刹车效果
3、 下列器件属于变压器的是（ ）
A． B．
C． D．
4、 如图所示，弹簧上端固定，下端悬挂一个磁铁，磁铁正下方有一固定的闭合线圈．现将磁铁托起到某一高度后放开，使磁铁上下振动时穿过它，磁铁会很快停下来．关于此现象，下列说法正确的是( )
A．磁铁上下振动过程中，线圈中会产生感应电流
B．磁铁上下振动过程中，线圈中不会产生感应电流
C．磁铁上下振动过程中，磁铁与弹簧组成的系统机械能不变
D．磁铁上下振动过程中，磁铁与弹簧组成的系统机械能增加

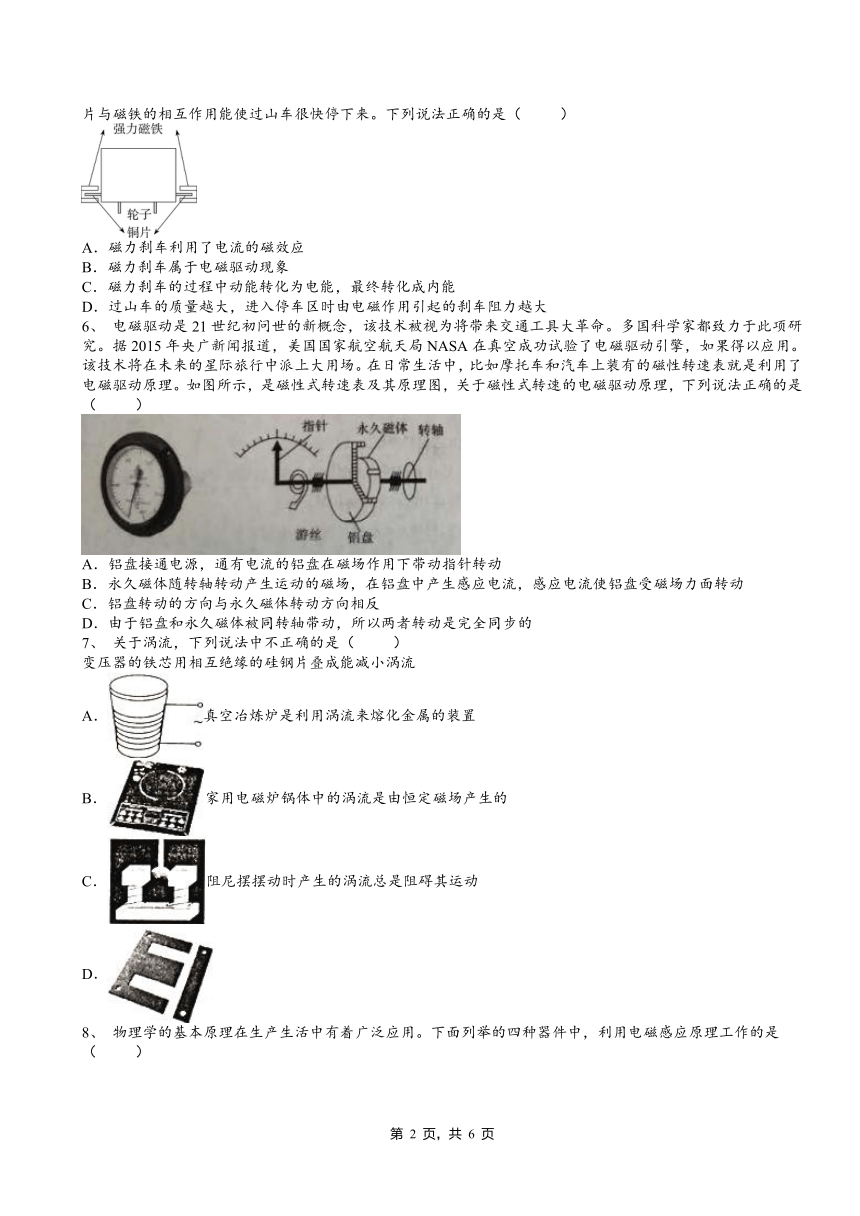

5、 磁力刹车是游乐场中过山车采用的一种新型刹车装置，比靠摩擦力刹车更稳定。如图为该新型装置的原理图（从后面朝前看），过山车的两侧装有铜片，停车区的轨道两侧装有强力磁铁，当过山车进入停车区时，铜片与磁铁的相互作用能使过山车很快停下来。下列说法正确的是（ ）
A．磁力刹车利用了电流的磁效应
B．磁力刹车属于电磁驱动现象
C．磁力刹车的过程中动能转化为电能，最终转化成内能
D．过山车的质量越大，进入停车区时由电磁作用引起的刹车阻力越大
6、 电磁驱动是21世纪初问世的新概念，该技术被视为将带来交通工具大革命。多国科学家都致力于此项研究。据2015年央广新闻报道，美国国家航空航天局NASA在真空成功试验了电磁驱动引擎，如果得以应用。该技术将在未来的星际旅行中派上大用场。在日常生活中，比如摩托车和汽车上装有的磁性转速表就是利用了电磁驱动原理。如图所示，是磁性式转速表及其原理图，关于磁性式转速的电磁驱动原理，下列说法正确的是（ ）
A．铝盘接通电源，通有电流的铝盘在磁场作用下带动指针转动
B．永久磁体随转轴转动产生运动的磁场，在铝盘中产生感应电流，感应电流使铝盘受磁场力面转动
C．铝盘转动的方向与永久磁体转动方向相反
D．由于铝盘和永久磁体被同转轴带动，所以两者转动是完全同步的
7、 关于涡流，下列说法中不正确的是（ ）
变压器的铁芯用相互绝缘的硅钢片叠成能减小涡流
A．真空冶炼炉是利用涡流来熔化金属的装置
B．家用电磁炉锅体中的涡流是由恒定磁场产生的
C．阻尼摆摆动时产生的涡流总是阻碍其运动
D．

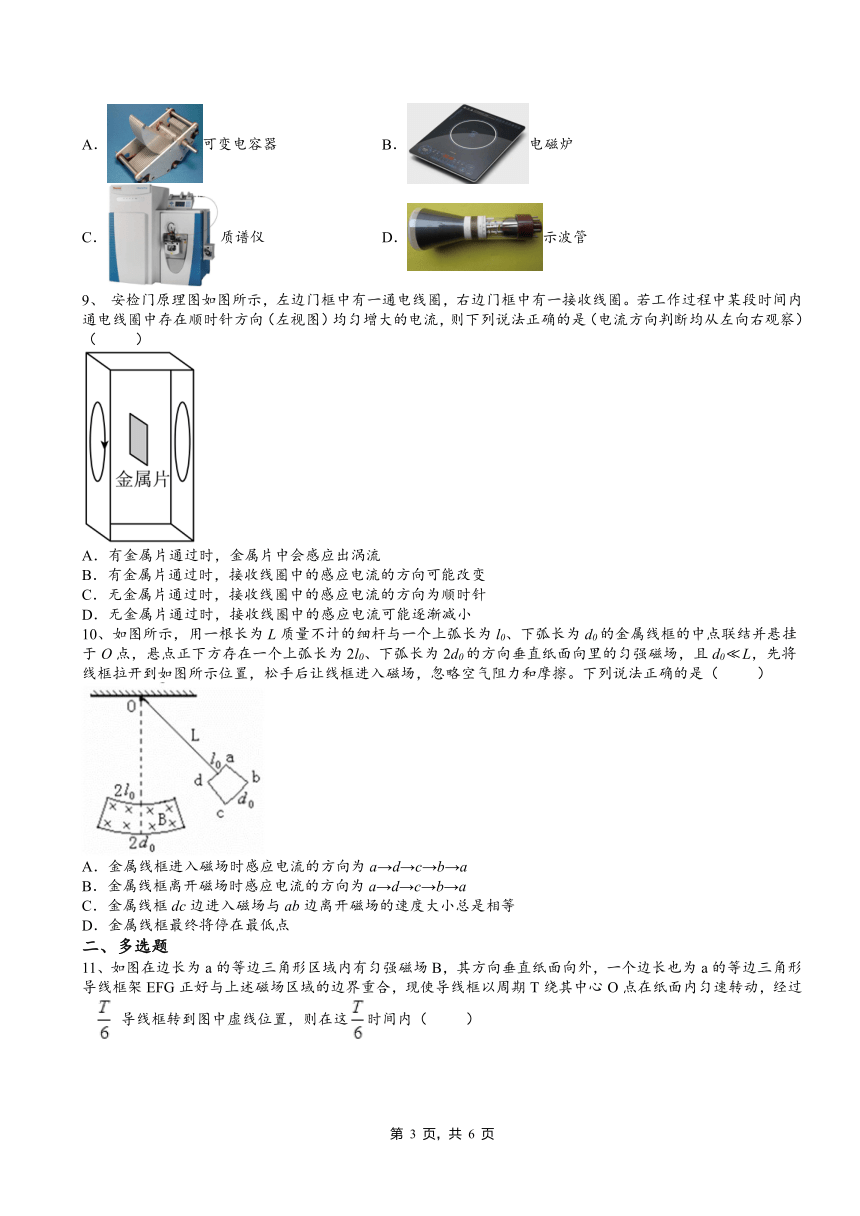

8、 物理学的基本原理在生产生活中有着广泛应用。下面列举的四种器件中，利用电磁感应原理工作的是（ ）
A．可变电容器 B．电磁炉
C．质谱仪 D．示波管
9、 安检门原理图如图所示，左边门框中有一通电线圈，右边门框中有一接收线圈。若工作过程中某段时间内通电线圈中存在顺时针方向（左视图）均匀增大的电流，则下列说法正确的是（电流方向判断均从左向右观察）（ ）
A．有金属片通过时，金属片中会感应出涡流
B．有金属片通过时，接收线圈中的感应电流的方向可能改变
C．无金属片通过时，接收线圈中的感应电流的方向为顺时针
D．无金属片通过时，接收线圈中的感应电流可能逐渐减小
10、如图所示，用一根长为L质量不计的细杆与一个上弧长为l0、下弧长为d0的金属线框的中点联结并悬挂于O点，悬点正下方存在一个上弧长为2l0、下弧长为2d0的方向垂直纸面向里的匀强磁场，且d0L，先将线框拉开到如图所示位置，松手后让线框进入磁场，忽略空气阻力和摩擦。下列说法正确的是（ ）
A．金属线框进入磁场时感应电流的方向为a→d→c→b→a
B．金属线框离开磁场时感应电流的方向为a→d→c→b→a
C．金属线框dc边进入磁场与ab边离开磁场的速度大小总是相等
D．金属线框最终将停在最低点
二、多选题
11、如图在边长为a的等边三角形区域内有匀强磁场B，其方向垂直纸面向外，一个边长也为a的等边三角形导线框架EFG正好与上述磁场区域的边界重合，现使导线框以周期T绕其中心O点在纸面内匀速转动，经过 导线框转到图中虚线位置，则在这时间内（ ）
A．平均感应电动势大小等于
B．平均感应电动势大小等于
C．顺时针方向转动时感应电流方向为
D．逆时针方向转动时感应电流方向为
12、如图所示是高频焊接原理示意图.线圈中通以高频变化的电流时，待焊接的金属工件中就产生感应电流，感应电流通过焊缝处产生大量热量，将金属融化，把工件焊接在一起，而工件其他部分发热很少，以下说法正确的是（ ）
A．电流变化的频率越低，焊缝处的温度升高得越快
B．电流变化的频率越高，焊缝处的温度升高得越快
C．工件上只有焊缝处温度升得很高是因为焊缝处的电阻较小
D．工件上只有焊缝处温度升得很高是因为焊缝处的电阻较大
13、对下列电学仪器的叙述正确的是
A．图甲中，电容器外壳上所标的电压是电容器的击穿电压
B．图乙中，验电器金属杆上端固定一个金属球，是为了防止出现尖端放电现象
C．图丙中，金属电阻温度计常用纯金属做成，是利用了纯金属的电阻率几乎不受温度的影响
D．图丁中，灵敏电流表在运输过程中常用导线把接线柱连在一起，是利用了电磁感应的原理
14、在电磁感应现象中，下列说法正确的是（ ）
A．感应电流的磁场总是跟原来的磁场方向相反
B．感应电流的磁场总是阻碍原磁通量的变化
C．穿过某闭合导体框的磁通量变化率越大，该线框中的感应电动势就一定越大
D．穿过某闭合导体框的磁通量变化量越大，该线框中的感应电动势就一定越大
15、如图，水平固定放置的足够长的光滑平行导轨，电阻不计，间距为L，左端连接的电源电动势为E，内阻为r，质量为m的金属杆垂直静止放在导轨上，金属杆处于导轨间部分的电阻为R。整个装置处在磁感应强度大小为B、方向竖直向下的匀强磁场中，闭合开关，金属杆沿导轨运动直至达到最大速度过程中，则下列说法正确的是（ ）
A．金属杆做匀加速直线运动
B．此过程中通过金属杆的电荷量为
C．此过程中电源提供的电能为
D．此过程中金属杆产生的热量为
2021-2022学年人教版（2019）选择性必修第二册第二章第3节涡流、电磁阻尼和电磁驱动（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 B C D A C B B B A A
二、多选题
题号 11 12 13 14 15
答案 AC BD BD BC BC
