第4章电与电路综合练习（含答案）

电与电路
一、选择题

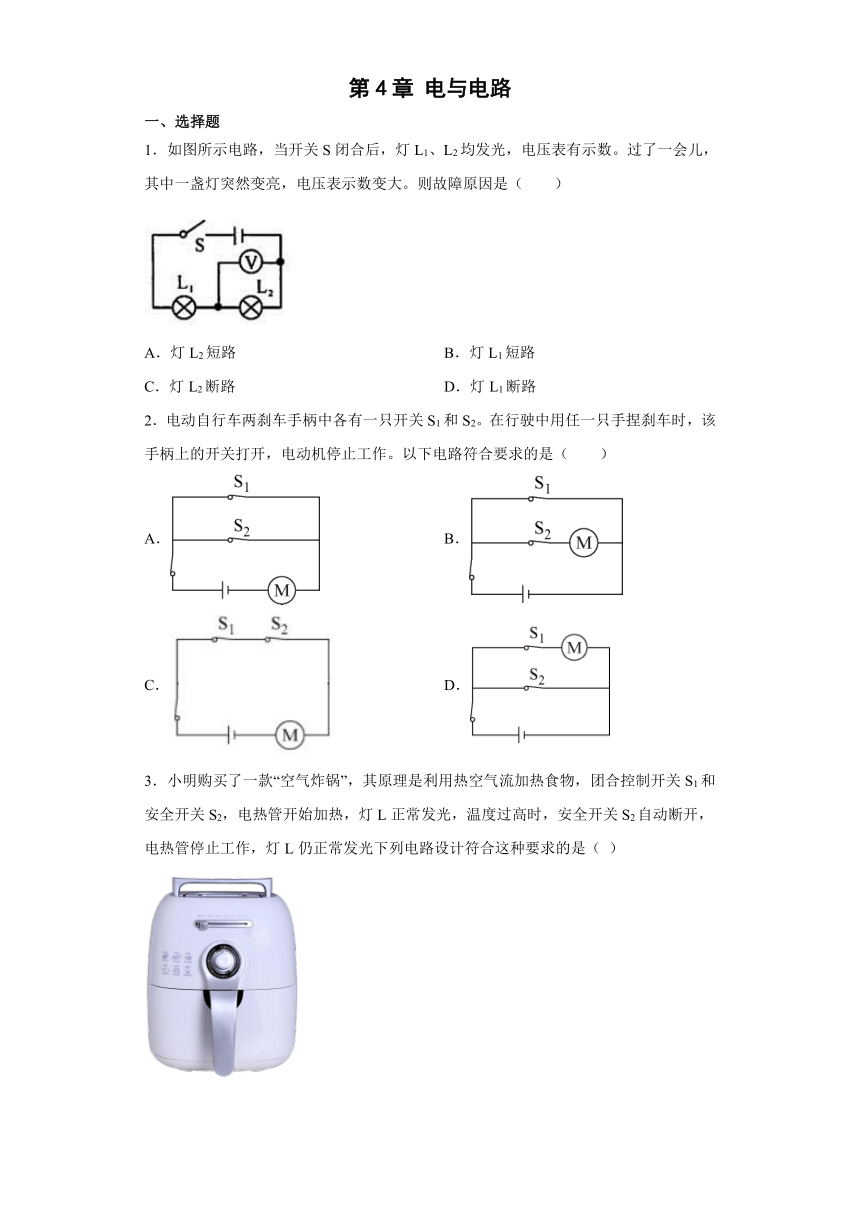

1．如图所示电路，当开关S闭合后，灯L1、L2均发光，电压表有示数。过了一会儿，其中一盏灯突然变亮，电压表示数变大。则故障原因是（　　）
A．灯L2短路 B．灯L1短路
C．灯L2断路 D．灯L1断路

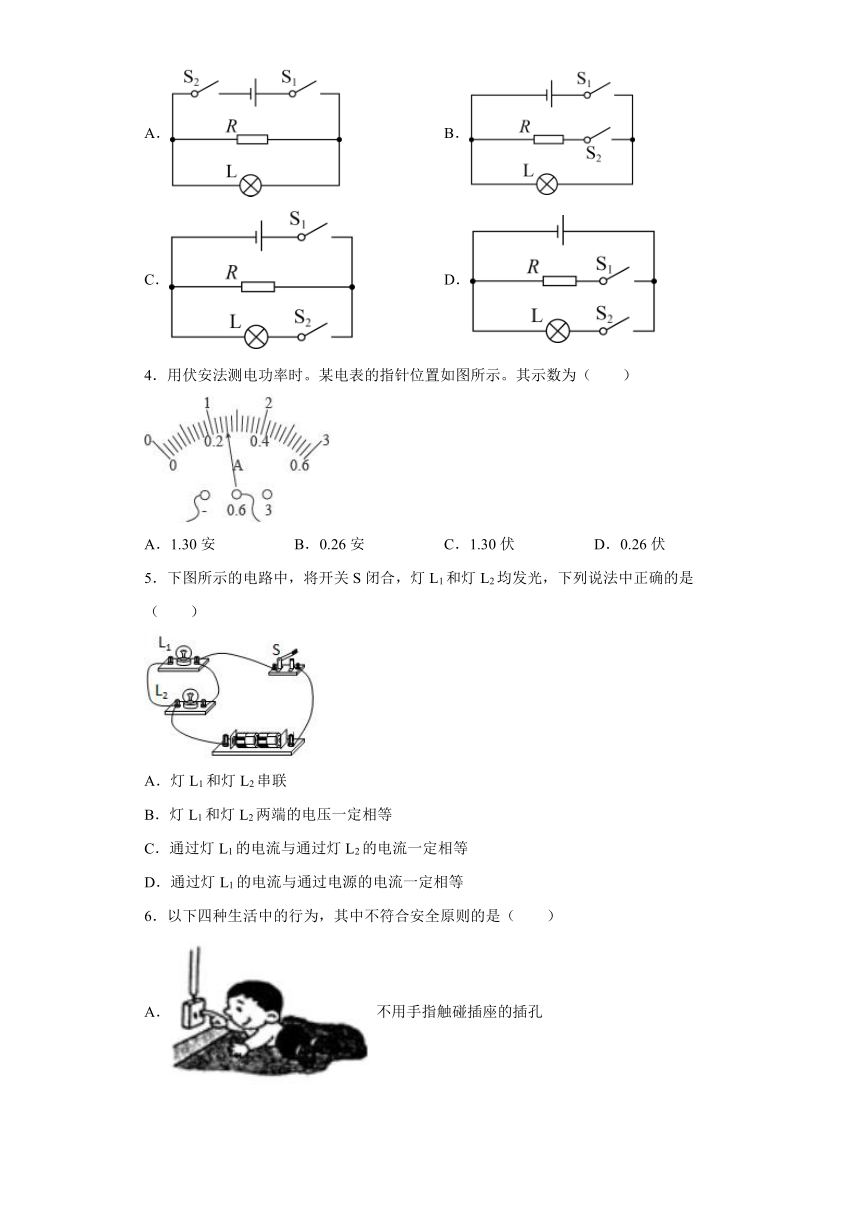

2．电动自行车两刹车手柄中各有一只开关S1和S2。在行驶中用任一只手捏刹车时，该手柄上的开关打开，电动机停止工作。以下电路符合要求的是（　　）
A． B．
C． D．
3．小明购买了一款“空气炸锅”，其原理是利用热空气流加热食物，团合控制开关S1和安全开关S2，电热管开始加热，灯L正常发光，温度过高时，安全开关S2自动断开，电热管停止工作，灯L仍正常发光下列电路设计符合这种要求的是（ ）
A． B．
C． D．
4．用伏安法测电功率时。某电表的指针位置如图所示。其示数为（　　）
A．1.30安 B．0.26安 C．1.30伏 D．0.26伏
5．下图所示的电路中，将开关S闭合，灯L1和灯L2均发光，下列说法中正确的是（　　）
A．灯L1和灯L2串联
B．灯L1和灯L2两端的电压一定相等
C．通过灯L1的电流与通过灯L2的电流一定相等
D．通过灯L1的电流与通过电源的电流一定相等

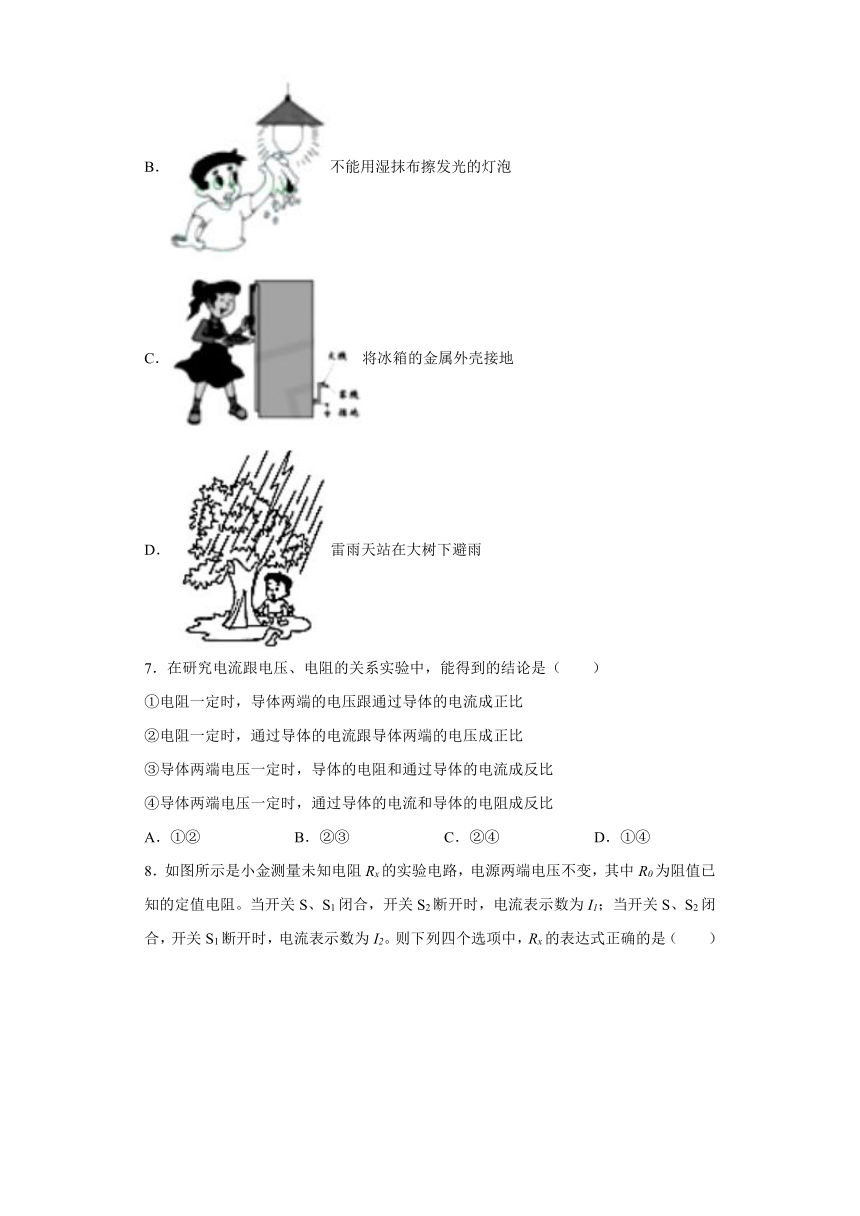

6．以下四种生活中的行为，其中不符合安全原则的是（　　）
A．不用手指触碰插座的插孔
B．不能用湿抹布擦发光的灯泡
C．将冰箱的金属外壳接地
D．雷雨天站在大树下避雨
7．在研究电流跟电压、电阻的关系实验中，能得到的结论是（　　）
①电阻一定时，导体两端的电压跟通过导体的电流成正比
②电阻一定时，通过导体的电流跟导体两端的电压成正比
③导体两端电压一定时，导体的电阻和通过导体的电流成反比
④导体两端电压一定时，通过导体的电流和导体的电阻成反比
A．①② B．②③ C．②④ D．①④

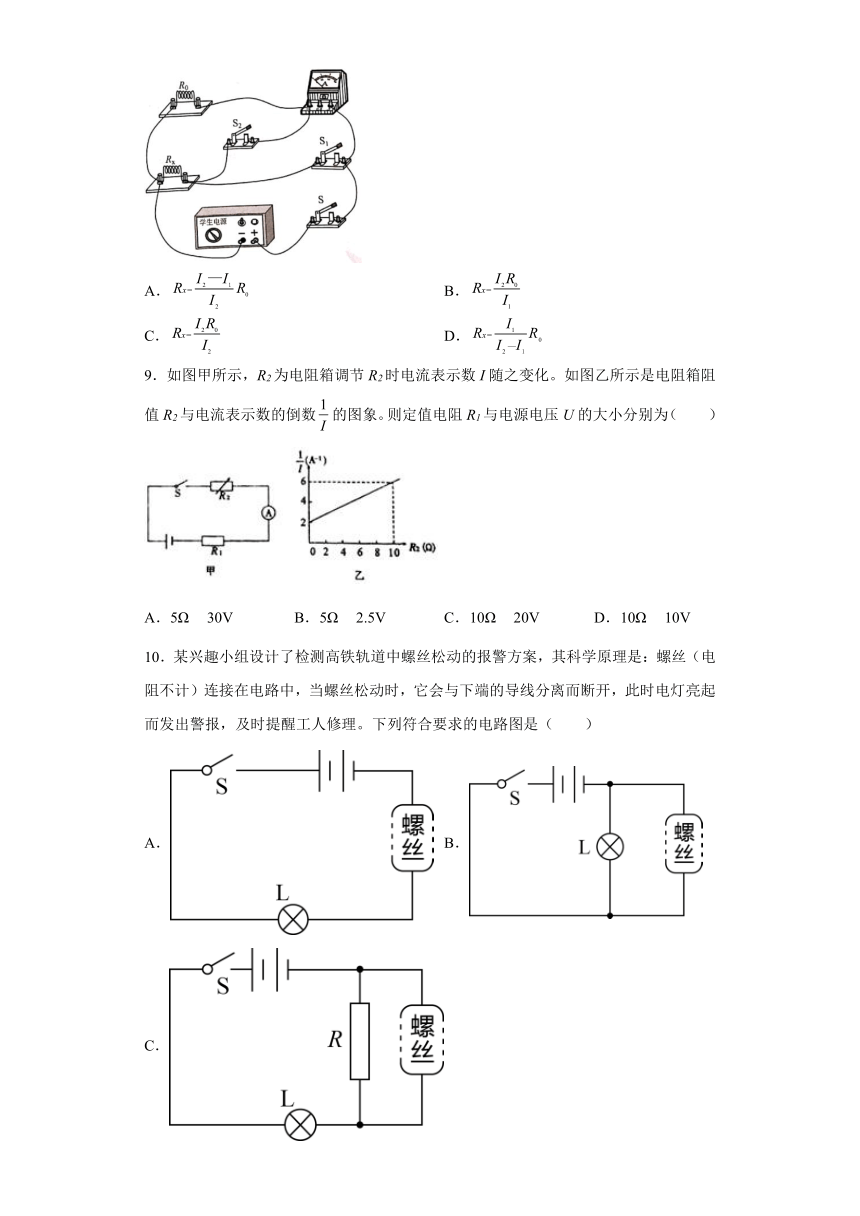

8．如图所示是小金测量未知电阻Rx的实验电路，电源两端电压不变，其中R0为阻值已知的定值电阻。当开关S、S1闭合，开关S2断开时，电流表示数为I1；当开关S、S2闭合，开关S1断开时，电流表示数为I2。则下列四个选项中，Rx的表达式正确的是（　　）
A． B．
C． D．
9．如图甲所示，R2为电阻箱调节R2时电流表示数I随之变化。如图乙所示是电阻箱阻值R2与电流表示数的倒数的图象。则定值电阻R1与电源电压U的大小分别为（　　）
A．5Ω 30V B．5Ω 2.5V C．10Ω 20V D．10Ω 10V
10．某兴趣小组设计了检测高铁轨道中螺丝松动的报警方案，其科学原理是：螺丝（电阻不计）连接在电路中，当螺丝松动时，它会与下端的导线分离而断开，此时电灯亮起而发出警报，及时提醒工人修理。下列符合要求的电路图是（　　）
A． B．
C． D．

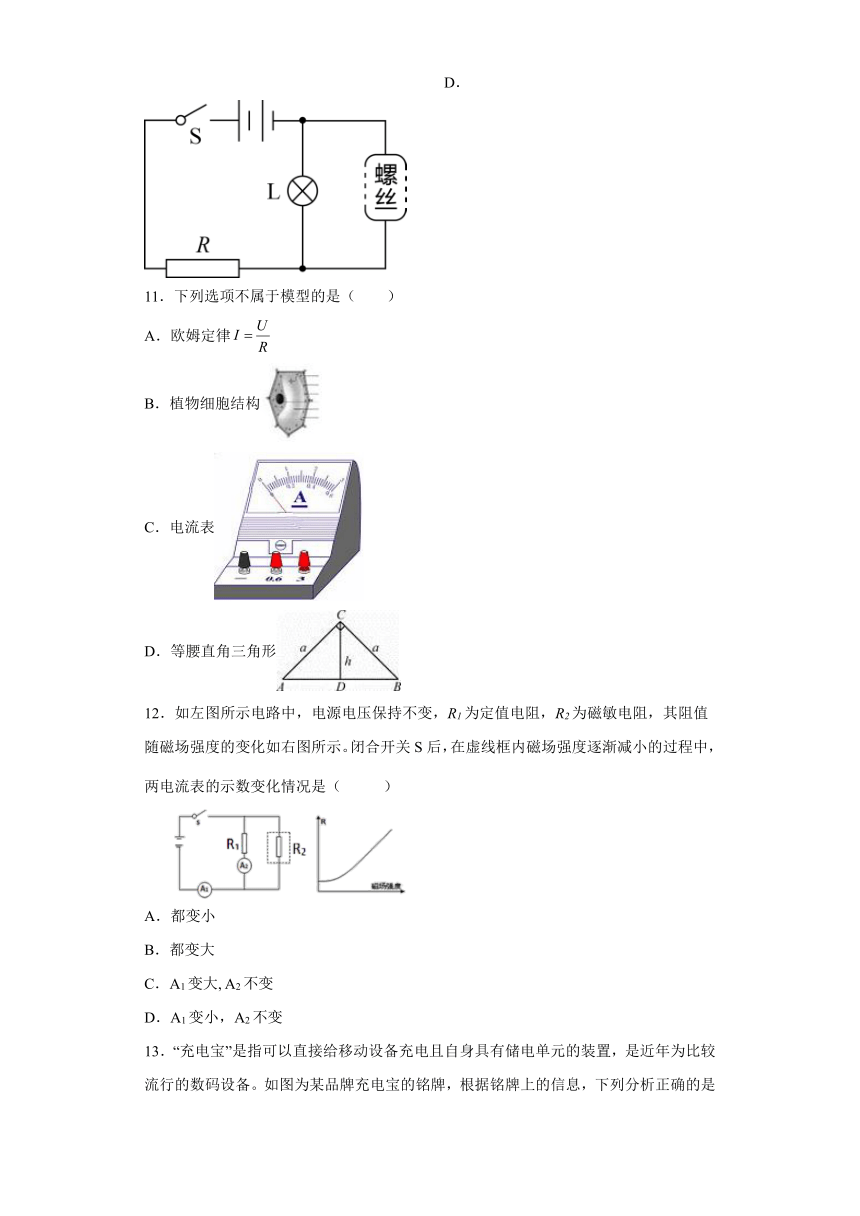

11．下列选项不属于模型的是（　　）
A．欧姆定律
B．植物细胞结构
C．电流表
D．等腰直角三角形
12．如左图所示电路中，电源电压保持不变，R1为定值电阻，R2为磁敏电阻，其阻值随磁场强度的变化如右图所示。闭合开关S后，在虚线框内磁场强度逐渐减小的过程中，两电流表的示数变化情况是（ ）
A．都变小
B．都变大
C．A1变大, A2不变
D．A1变小，A2不变
13．“充电宝”是指可以直接给移动设备充电且自身具有储电单元的装置，是近年为比较流行的数码设备。如图为某品牌充电宝的铭牌，根据铭牌上的信息，下列分析正确的是
A．对充电宝充电时充电宝相当于电路中的电源
B．该品牌的充电宝在家庭电路中不能正常工作
C．该品牌的充电宝最大可以储存2900 mAh 的电能
D．用充电宝给手机充电过程中充电宝中能的总量会不断减少
14．在如图所示的电路中，电源电压保持不变。闭合开关S，当滑片P置于滑动变阻器的中点时，电压表的示数为4 V；当滑片置于滑动变阻器的b端时，电压表的示数变化了2 V，此后15 s内定值电阻R1产生的热量为60 J。下列结果正确的是(　　)
A．电源电压为10 V
B．R1的阻值为18 Ω
C．滑动变阻器R的最大阻值为9 Ω
D．R1先后两次消耗的电功率之比4∶3
二、填空题
15．某宾馆的房卡，只有把房卡插入槽中，房间内所有的灯和插座才能有电，房卡的作用相当于一个__________（填电路元件），该元件接在房间电路的________（选填“支路”、“干路”）。房间里的电灯、电视、空调等在电路中属于___________。
16．如图甲所示，将额定电压为2.5V的小灯泡接入电源电压为4.5V的电路中，闭合开关，调节滑动变阻器滑片P，记录相应电压表和电流表示数绘制成如图乙所示的U﹣I图象，则小灯泡的额定功率为______W，小灯泡正常发光时，滑动变阻器接入电路的电阻是___Ω．
17．为方便黑夜开灯，家中可安装一种带有指示灯的开关，如甲图所示，这种开关是由一个指示灯和一个开关S构成。将该开关和照明灯连入电路，如乙图所示。当开关S断开时，照明灯不发光、指示灯发光；当开关S闭合时，电路中的照明灯正常发光、指示灯不发光。
（1）乙图的L1和L2中表示指示灯的是________ 。
（2）当开关S断开时，两个灯中的电阻情况R1________R2(填“>”“=”或“<”)。
18．在如图所示的电路中，电源电压为3V，L1上标有“6V　3W”，L2上标有“3V　3W”，滑动变阻器上标有“10Ω　1.5A”。
（1）要使L2正常发光，则应使S1、S2分别处于________，同时将滑动变阻器的滑片调到____端，此时电路消耗的总功率为_____；
（2）当S1断开、S2接b时，为使电路消耗的总功率不超过0.5 W，请计算滑动变阻器的阻值变化范围__________和电压表的示数变化范围。____________
三、简答题
19．一个电阻R1为100欧的线圈，允许通过的最大电流为0.01安。现在要把该线圈接在一个总电流恒定为0.09安的电路中，需要在线圈两端并联一个多大的电阻R2才能保证线圈安全工作？
20．如图所示电路中，当开关S闭合时，电流表A1示数为0.3A，电流表A2示数为0.1A，求电灯L1、L2的电流分别为多少？
四、探究题
21．小金利用甲图所示的电路进行了多个电学实验，实验中电源电压为6V且恒定不变；滑动变阻器在电路中除了保护电表即保护电路以外，在不同的实验中作用各不相同．
（1）第一小组的同学要测量电阻Rx的阻值，他们在A、B间接入待测电阻Rx，请你用笔画线代替导线，在答题卡中将图乙中的实物图连接完整；___该实验中滑动变阻器的另一个作用是___．
（2）第二小组的同学要研究“电流与电阻的关系”．他们将阻值为5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻分别接在A、B间，闭合开关，调节滑动变阻器的滑片，记下电流表示数，得到如图丙所示的电流I随电阻R变化的图象．该实验中滑动变阻器的另一个作用是__________________________；为了完成整个实验，应该选取最大阻值至少___Ω的滑动变阻器．
（3）第三小组的同学要测量额定电压为2.5V的小灯泡的额定功率．他们在A、B间只接入2.5V的小灯泡，正确连接电路，实验步骤及操作都正确．闭合开关后，发现电压表的示数大于小灯泡的额定电压，小灯泡发光较亮，出现这种现象的原因是______________________________.
22．在“探究串联电路的电压”实验中，小涵同学设计了如图所示的电路．
（1）在连接电路中，开关应该处于______（选填“闭合”或“断开”）状态．
（2）根据如图连接好电路，闭合开关后，她发现两只灯泡都不亮，且电压表示数为0，若只有L1或L2中的一处发生故障，则故障是_______（选填“L1开路”、“L1短路”、“L2开路”、“L2短路”）．
（3）故障排除后，小涵选用不同的灯泡，完成了三次实验，并记录了数据．分析下表中的数据，可得出的结论为：串联电路两端的电压______串联电路中各部分电路两端的电压之和．
实验次数 L1电压/V L2电压/V 总电压/V
1 1.4 1.4 2.8
2 1.2 1.6 2.8
3 1.1 1.7 2.8
试卷第1页，共3页
参考答案：
1．B
2．C
3．B
4．B
5．B
6．D
7．C
8．D
9．B
10．D
11．C
12．C
13．D
14．C
15． 开关 干路 用电器
16． 0.625； 8
17． L1 >
18． S1闭合，接a A 3.75 3Ω~10Ω 0.5V~1.2V
19．12.5Ω
20．0.2A 0.1A
21． 改变电阻的电压和电流 控制电阻两端的电压为2.5V不变； 35 变阻器的阻值未调至最大阻值处
22． 断开 L2开路 等于
