第三章 交变电流 巩固训练（Word版含答案）

第三章交变电流巩固训练2021-2022学年高二下学期物理粤教版（2019）选择性必修第二册
一、单选题

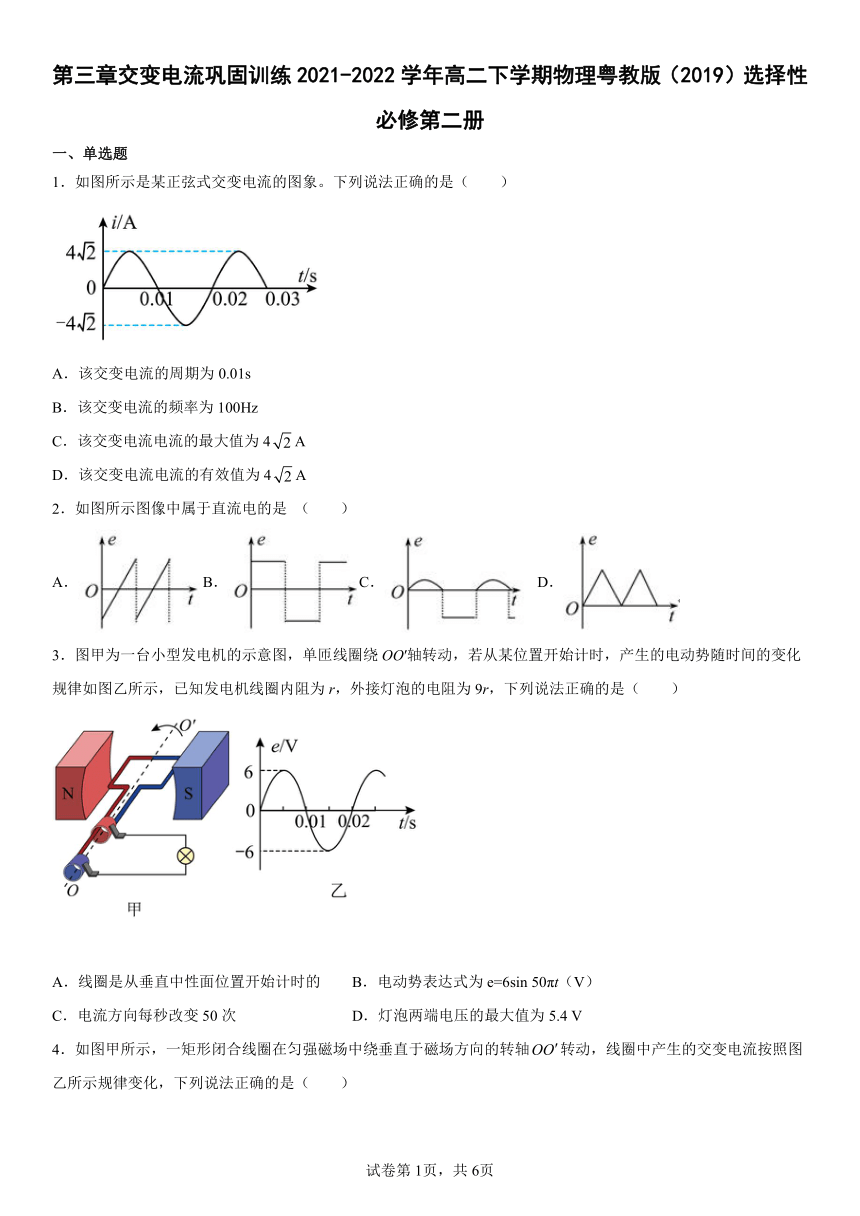

1．如图所示是某正弦式交变电流的图象。下列说法正确的是（　　）
A．该交变电流的周期为0.01s
B．该交变电流的频率为100Hz
C．该交变电流电流的最大值为4A
D．该交变电流电流的有效值为4A
2．如图所示图像中属于直流电的是 （　　）
A．B．C． D．
3．图甲为一台小型发电机的示意图，单匝线圈绕OO′轴转动，若从某位置开始计时，产生的电动势随时间的变化规律如图乙所示，已知发电机线圈内阻为r，外接灯泡的电阻为9r，下列说法正确的是（　　）
A．线圈是从垂直中性面位置开始计时的 B．电动势表达式为e=6sin 50πt（V）
C．电流方向每秒改变50次 D．灯泡两端电压的最大值为5.4 V
4．如图甲所示，一矩形闭合线圈在匀强磁场中绕垂直于磁场方向的转轴转动，线圈中产生的交变电流按照图乙所示规律变化，下列说法正确的是（　　）
A．线圈绕转轴匀速转动 B．是从线圈的图示位置开始计时的
C．电流的有效值 D．电流的有效值

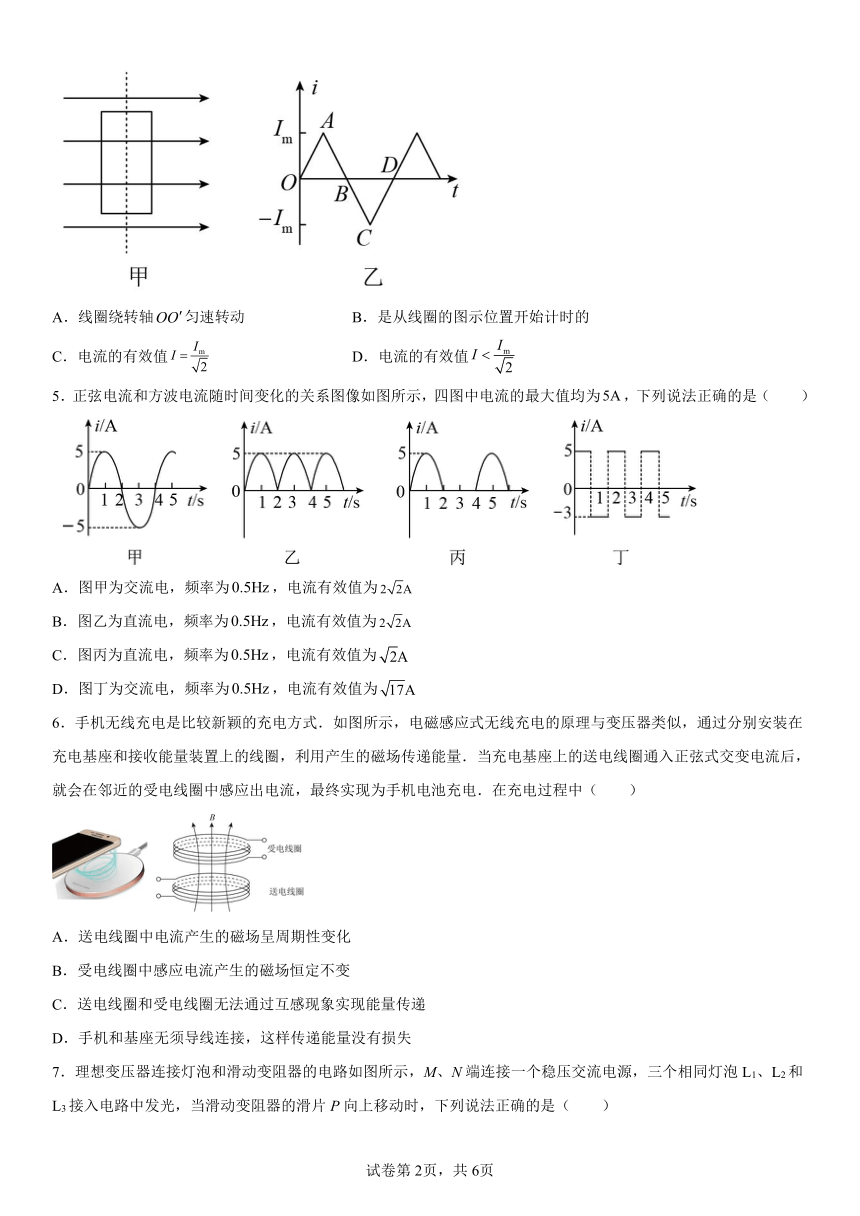

5．正弦电流和方波电流随时间变化的关系图像如图所示，四图中电流的最大值均为，下列说法正确的是（　　）
A．图甲为交流电，频率为，电流有效值为
B．图乙为直流电，频率为，电流有效值为
C．图丙为直流电，频率为，电流有效值为
D．图丁为交流电，频率为，电流有效值为
6．手机无线充电是比较新颖的充电方式．如图所示，电磁感应式无线充电的原理与变压器类似，通过分别安装在充电基座和接收能量装置上的线圈，利用产生的磁场传递能量．当充电基座上的送电线圈通入正弦式交变电流后，就会在邻近的受电线圈中感应出电流，最终实现为手机电池充电．在充电过程中（　　）
A．送电线圈中电流产生的磁场呈周期性变化
B．受电线圈中感应电流产生的磁场恒定不变
C．送电线圈和受电线圈无法通过互感现象实现能量传递
D．手机和基座无须导线连接，这样传递能量没有损失

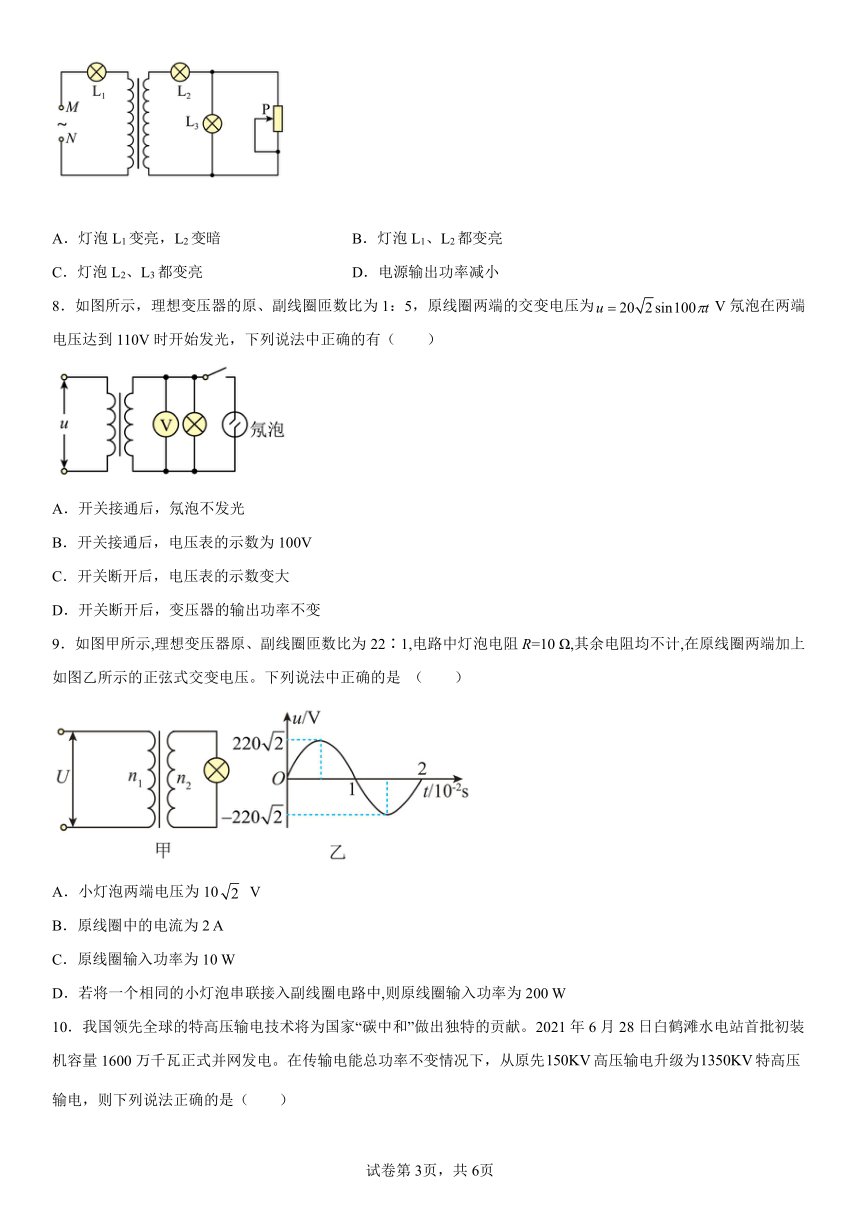

7．理想变压器连接灯泡和滑动变阻器的电路如图所示，M、N端连接一个稳压交流电源，三个相同灯泡L1、L2和L3接入电路中发光，当滑动变阻器的滑片P向上移动时，下列说法正确的是（　　）
A．灯泡L1变亮，L2变暗 B．灯泡L1、L2都变亮
C．灯泡L2、L3都变亮 D．电源输出功率减小
8．如图所示，理想变压器的原、副线圈匝数比为1：5，原线圈两端的交变电压为V氖泡在两端电压达到110V时开始发光，下列说法中正确的有（　　）
A．开关接通后，氖泡不发光
B．开关接通后，电压表的示数为100V
C．开关断开后，电压表的示数变大
D．开关断开后，变压器的输出功率不变
9．如图甲所示,理想变压器原、副线圈匝数比为22∶1,电路中灯泡电阻R=10 Ω,其余电阻均不计,在原线圈两端加上如图乙所示的正弦式交变电压。下列说法中正确的是 （　　）
A．小灯泡两端电压为10 V
B．原线圈中的电流为2 A
C．原线圈输入功率为10 W
D．若将一个相同的小灯泡串联接入副线圈电路中,则原线圈输入功率为200 W

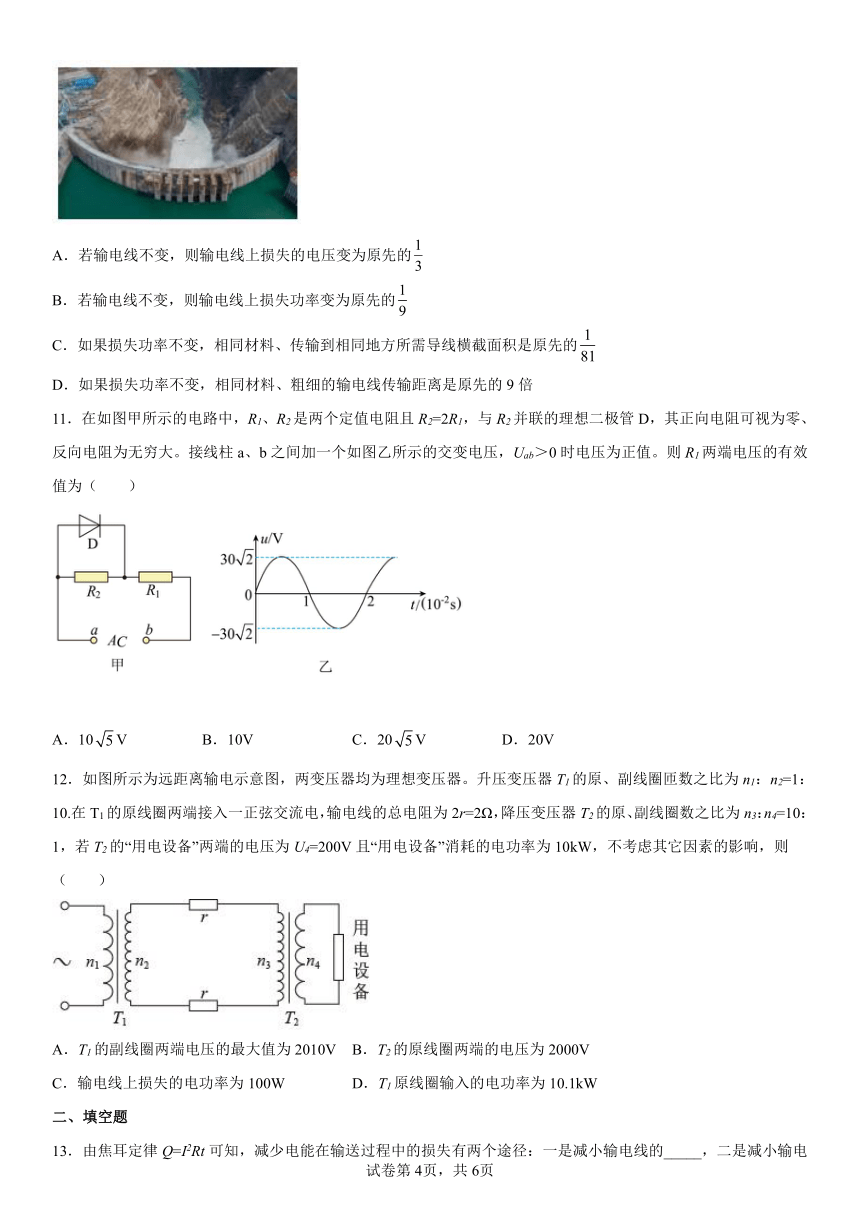

10．我国领先全球的特高压输电技术将为国家“碳中和”做出独特的贡献。2021年6月28日白鹤滩水电站首批初装机容量1600万千瓦正式并网发电。在传输电能总功率不变情况下，从原先高压输电升级为特高压输电，则下列说法正确的是（ ）
A．若输电线不变，则输电线上损失的电压变为原先的
B．若输电线不变，则输电线上损失功率变为原先的
C．如果损失功率不变，相同材料、传输到相同地方所需导线横截面积是原先的
D．如果损失功率不变，相同材料、粗细的输电线传输距离是原先的9倍
11．在如图甲所示的电路中，R1、R2是两个定值电阻且R2=2R1，与R2并联的理想二极管D，其正向电阻可视为零、反向电阻为无穷大。接线柱a、b之间加一个如图乙所示的交变电压，Uab＞0时电压为正值。则R1两端电压的有效值为（　　）
A．10V B．10V C．20V D．20V
12．如图所示为远距离输电示意图，两变压器均为理想变压器。升压变压器T1的原、副线圈匝数之比为n1：n2=1：10.在T1的原线圈两端接入一正弦交流电，输电线的总电阻为2r=2Ω，降压变压器T2的原、副线圈数之比为n3：n4=10：1，若T2的“用电设备”两端的电压为U4=200V且“用电设备”消耗的电功率为10kW，不考虑其它因素的影响，则（　　）
A．T1的副线圈两端电压的最大值为2010V B．T2的原线圈两端的电压为2000V
C．输电线上损失的电功率为100W D．T1原线圈输入的电功率为10.1kW
二、填空题
13．由焦耳定律Q=I2Rt可知，减少电能在输送过程中的损失有两个途径：一是减小输电线的_____，二是减小输电线的_____。
14．在正弦式交变电流中，最大值与有效值之间的关系
E＝＝______Em，U＝＝______Um，I＝＝______Im
15．远距离输电中，当输送的电功率为P，输送电压为U时，输电线上损失的电功率为△P，若输送的电功率增加为2P，而输电线中损失的电功率减为，输电线电阻不变，那么输电压应增为_________。
16．如图所示是我国民用交流电的电压的图象．根据图象可知下列有关家庭用交变电压参数：
(1)电压的最大值是________；
(2)用电压表测出的值是________；
(3)交流电的频率是________；
(4)t时刻的交流电压的瞬时值表达式为________(V)．
17．如图所示，在磁感强度为B、方向竖直向下的匀强磁场中，放有一边长为L的单匝正方形闭合导线框， 电阻为 R：
(1)线圈在位置Ⅱ时的磁通量ф=_____；
(2)当线框从位置Ⅰ（线框平面⊥磁感线）匀速转到位置Ⅱ（线框平面∥磁感线）的过程中，若角速度为ω，则线框中的平均感生电动势 E＝_____；
(3)当线框由位置Ⅰ转至位置Ⅲ的过程中，通过导线横截面的感生电量q＝_____。
三、解答题
18．已知副线圈有 400匝，把原线圈接到 220 V的线路中，测得副线圈的电压是55 V，求原线圈的匝数．
19．如图甲为小型旋转电枢式交流发电机的原理图,其矩形线圈在匀强磁场中绕垂直于磁场方向的固定轴OO'按如图所示方向匀速转动,线圈的匝数n=100、电阻r=10 Ω,线圈的两端经集流环与电阻R连接,电阻R=90 Ω,与R并联的交流电压表为理想电表。在t=0时刻,线圈平面与磁场方向平行,穿过每匝线圈的磁通量Φ随时间t按图乙所示正弦规律变化。（取π=3.14）求:
（1）交流发电机产生的电动势的最大值;
（2）从t=0时刻开始计时,线圈转过60°时线圈中感应电流瞬时值及回路中的电流方向。
20．如图甲所示为一个小型电风扇的电路简图，其中理想变压器的原、副线圈匝数之比n1：n2=10：1，接线柱a、b接上一个正弦交流电源，电压随时间变化规律如图乙所示，输出端接有额定电压均为12V的灯泡和风扇电动机，灯泡额定功率为3W，电动机线圈电阻r=3Ω，电阻R=8Ω，接通电源后，灯泡正常发光，风扇正常工作，求：
（1）副线圈电流的频率；
（2）副线圈两端的电压；
（3）电动机输出的机械功率。
21．如图所示，某发电机的输出功率为5×104 W，输出电压为250 V，输电线路总电阻R=60 Ω，理想升压变压器的匝数比n1：n2=1：20，为使用户获得220 V电压，求：
（1）输电线路损失的功率为多大？
（2）降压变压器的匝数比是多少？
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．C
2．D
3．D
4．D
5．D
6．A
7．B
8．B
9．C
10．C
11．A
12．B
13． 电阻 电流
14． 0.707 0.707 0.707
15．4U
16． 311 220 50 311cos100πt
17． 0
18．n1 =1600
19．（1）200 V；（2）1 A，电流方向为abcda
20．（1）50Hz；（2）22V；（3）9W
21．△P =6×103 W；
