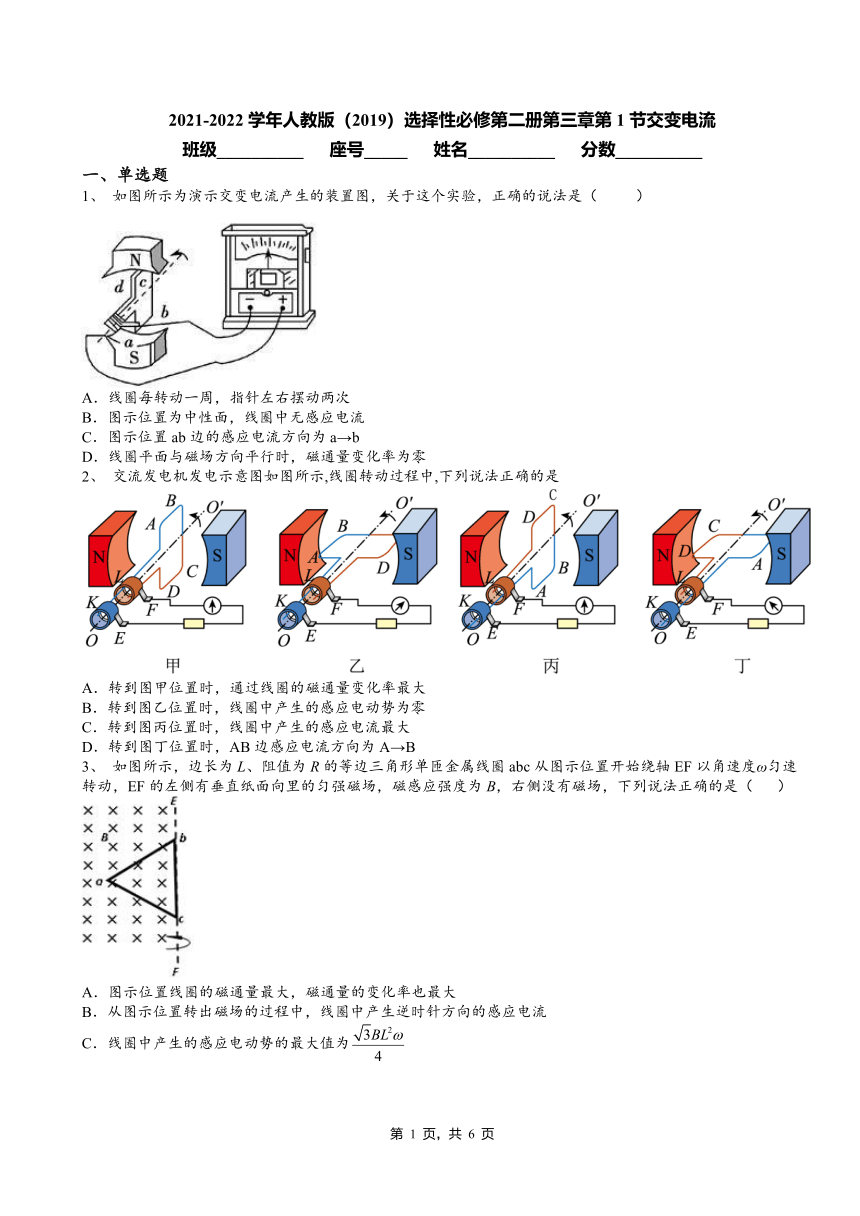

2021-2022学年人教版（2019）选择性必修第二册第三章第1节交变电流
班级__________ 座号_____ 姓名__________ 分数__________
一、单选题
1、 如图所示为演示交变电流产生的装置图，关于这个实验，正确的说法是（ ）
A．线圈每转动一周，指针左右摆动两次
B．图示位置为中性面，线圈中无感应电流
C．图示位置ab边的感应电流方向为a→b
D．线圈平面与磁场方向平行时，磁通量变化率为零
2、 交流发电机发电示意图如图所示,线圈转动过程中,下列说法正确的是
A．转到图甲位置时，通过线圈的磁通量变化率最大
B．转到图乙位置时，线圈中产生的感应电动势为零
C．转到图丙位置时，线圈中产生的感应电流最大
D．转到图丁位置时，AB边感应电流方向为A→B
3、 如图所示，边长为L、阻值为R的等边三角形单匝金属线圈abc从图示位置开始绕轴EF以角速度ω匀速转动，EF的左侧有垂直纸面向里的匀强磁场，磁感应强度为B，右侧没有磁场，下列说法正确的是（ ）
A．图示位置线圈的磁通量最大，磁通量的变化率也最大
B．从图示位置转出磁场的过程中，线圈中产生逆时针方向的感应电流
C．线圈中产生的感应电动势的最大值为

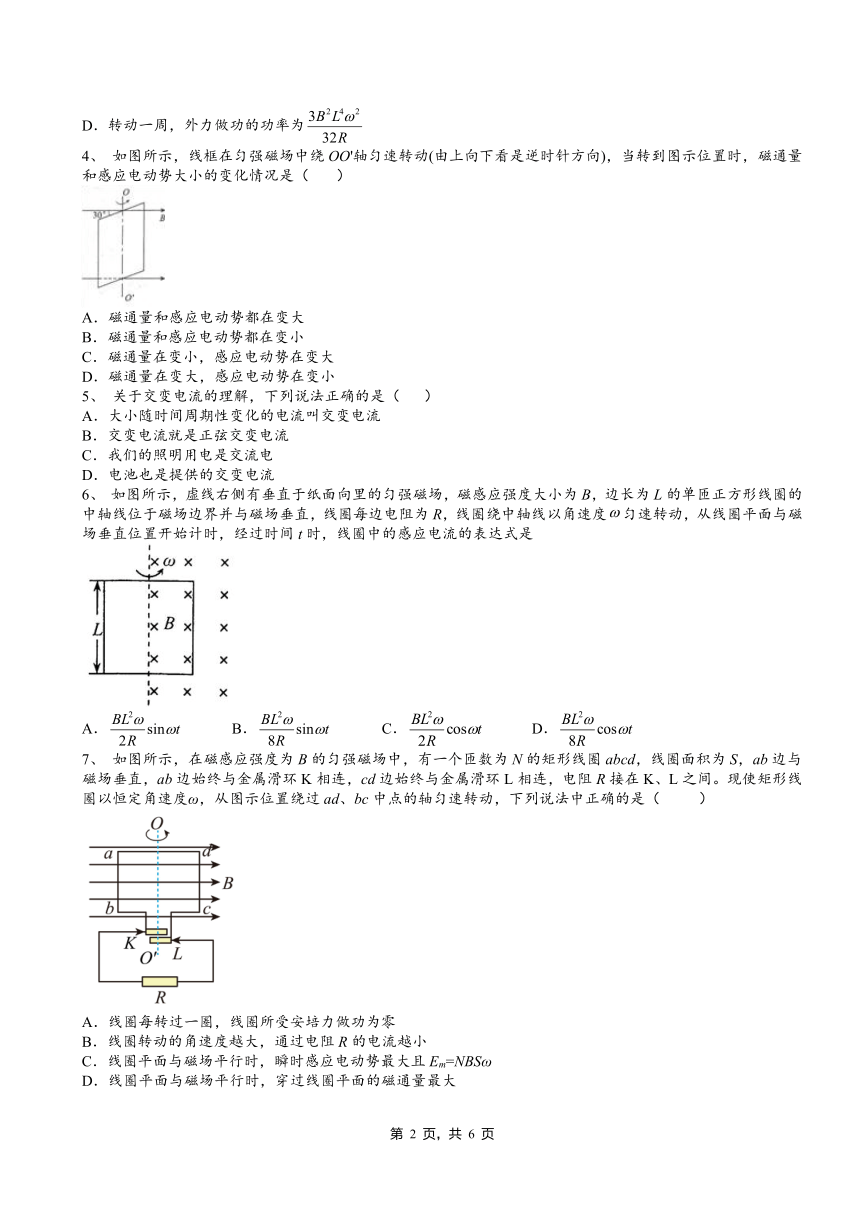

D．转动一周，外力做功的功率为
4、 如图所示，线框在匀强磁场中绕OO'轴匀速转动(由上向下看是逆时针方向)，当转到图示位置时，磁通量和感应电动势大小的变化情况是（ ）
A．磁通量和感应电动势都在变大
B．磁通量和感应电动势都在变小
C．磁通量在变小，感应电动势在变大
D．磁通量在变大，感应电动势在变小
5、 关于交变电流的理解，下列说法正确的是（ ）
A．大小随时间周期性变化的电流叫交变电流
B．交变电流就是正弦交变电流
C．我们的照明用电是交流电
D．电池也是提供的交变电流
6、 如图所示，虚线右侧有垂直于纸面向里的匀强磁场，磁感应强度大小为B，边长为L的单匝正方形线圈的中轴线位于磁场边界并与磁场垂直，线圈每边电阻为R，线圈绕中轴线以角速度匀速转动，从线圈平面与磁场垂直位置开始计时，经过时间t时，线圈中的感应电流的表达式是
A． B． C． D．
7、 如图所示，在磁感应强度为B的匀强磁场中，有一个匝数为N的矩形线圈abcd，线圈面积为S，ab边与磁场垂直，ab边始终与金属滑环K相连，cd边始终与金属滑环L相连，电阻R接在K、L之间。现使矩形线圈以恒定角速度ω，从图示位置绕过ad、bc中点的轴匀速转动，下列说法中正确的是（ ）
A．线圈每转过一圈，线圈所受安培力做功为零
B．线圈转动的角速度越大，通过电阻R的电流越小
C．线圈平面与磁场平行时，瞬时感应电动势最大且Em=NBSω
D．线圈平面与磁场平行时，穿过线圈平面的磁通量最大

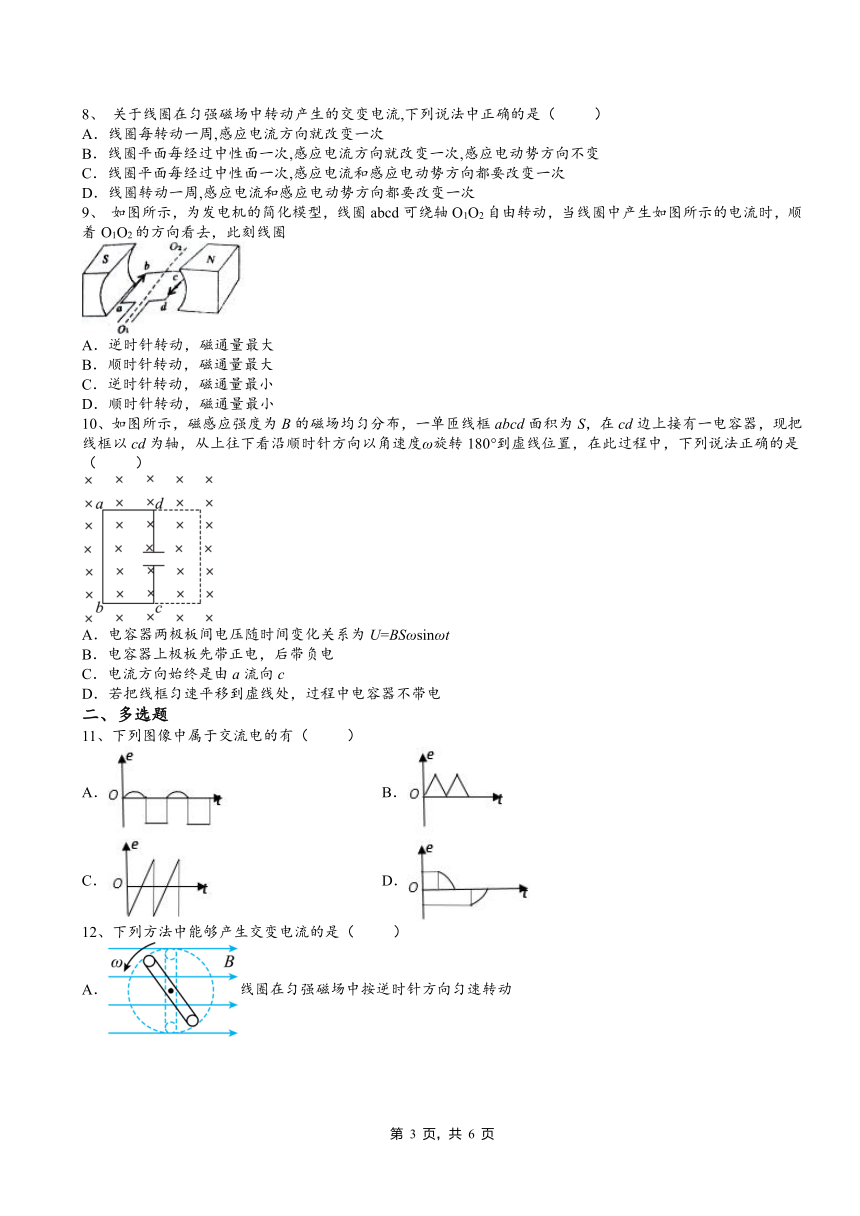

8、 关于线圈在匀强磁场中转动产生的交变电流,下列说法中正确的是（ ）
A．线圈每转动一周,感应电流方向就改变一次
B．线圈平面每经过中性面一次,感应电流方向就改变一次,感应电动势方向不变
C．线圈平面每经过中性面一次,感应电流和感应电动势方向都要改变一次
D．线圈转动一周,感应电流和感应电动势方向都要改变一次
9、 如图所示，为发电机的简化模型，线圈abcd可绕轴O1O2自由转动，当线圈中产生如图所示的电流时，顺着O1O2的方向看去，此刻线圈
A．逆时针转动，磁通量最大
B．顺时针转动，磁通量最大
C．逆时针转动，磁通量最小
D．顺时针转动，磁通量最小
10、如图所示，磁感应强度为B的磁场均匀分布，一单匝线框abcd面积为S，在cd边上接有一电容器，现把线框以cd为轴，从上往下看沿顺时针方向以角速度ω旋转180°到虚线位置，在此过程中，下列说法正确的是（ ）
A．电容器两极板间电压随时间变化关系为U=BSωsinωt
B．电容器上极板先带正电，后带负电
C．电流方向始终是由a流向c
D．若把线框匀速平移到虚线处，过程中电容器不带电
二、多选题
11、下列图像中属于交流电的有（ ）
A． B．
C． D．
12、下列方法中能够产生交变电流的是（ ）
A．线圈在匀强磁场中按逆时针方向匀速转动
B．金属棒绕过中心且与磁场垂直的轴逆时针匀速转动
C．由一条导线折成的折线绕PQ在匀强磁场中匀速转动
D．闭合线圈垂直磁感线不动，穿过线圈的磁通量按照正弦规律变化
13、如图所示，面积为0.02m2、内阻不计的100匝矩形线圈ABCD，绕垂直于磁场的轴OO′匀速转动，转动的角速度为100rad/s，匀强磁场的磁感应强度为．矩形线圈通过滑环与无铁芯变压器相连，所有接触电阻不计，触头P可上下移动，副线圈所接电阻R=50Ω，电表均为理想交流电表．当线圈平面与磁场方向平行时开始计时．下列说法正确的是
A．在线圈平面转到与磁场方向垂直位置时，电压表示数为0
B．调节P，使原副线圈的匝数之比为2:1时，电流表的示数为0.5A
C．原线圈中感应电动势的表达式为e= 100cos（100t）V
D．若触头P向上移动一小段距离，则电压表示数不变
14、交流发电机的线圈绕垂直于匀强磁场的中心轴逆时针匀速转动，角速度，线圈从图示位置开始计时（此时线圈平面与磁场平行），理想电流表的示数为，已知线圈匝数为1000匝，内阻，外接电阻，则（ ）
A．时刻与时刻通过R的电流方向相同
B．通过线圈磁通量的最大值为
C．时线圈磁通量的变化率最大
D．外接电阻R在内产生的总焦耳热为
15、如图所示的各图象中表示交变电流的是（ ）
A． B．
C． D．
三、解答题
16、如图所示，矩形线圈匝数N=100匝，ab=30cm，ad=20cm，匀强磁场磁感应强度B=0.8T，绕轴OO'从图示位置开始匀速转动，角速度ω=100πrad/s，试求∶
（1）穿过线圈的磁通量最大值Φm；
（2）线圈产生的感应电动势最大值Em；
（3）感应电动势e随时间变化的表达式。
17、如图所示，匀强磁场B＝0.1T，所用矩形线圈的匝数N＝100，边长ab＝0.2m，bc＝0.5m，以角速度ω＝100πrad/s绕OO′轴匀速转动．当线圈平面通过中性面时开始计时，试求：
(1)线圈中感应电动势的瞬时值表达式；
(2)由t＝0至t＝过程中的平均电动势的大小；
(3)该交变电流的电动势有效值是多少？
2021-2022学年人教版（2019）选择性必修第二册第三章第1节交变电流（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 C D C D C B C C C A
二、多选题
题号 11 12 13 14 15
答案 ACD ACD CD BD BCD
三、解答题
16、（1）0.048Wb；（2）480πV；（3）e=480πcos100πt（V）
17、（1）
（2）
（3）
