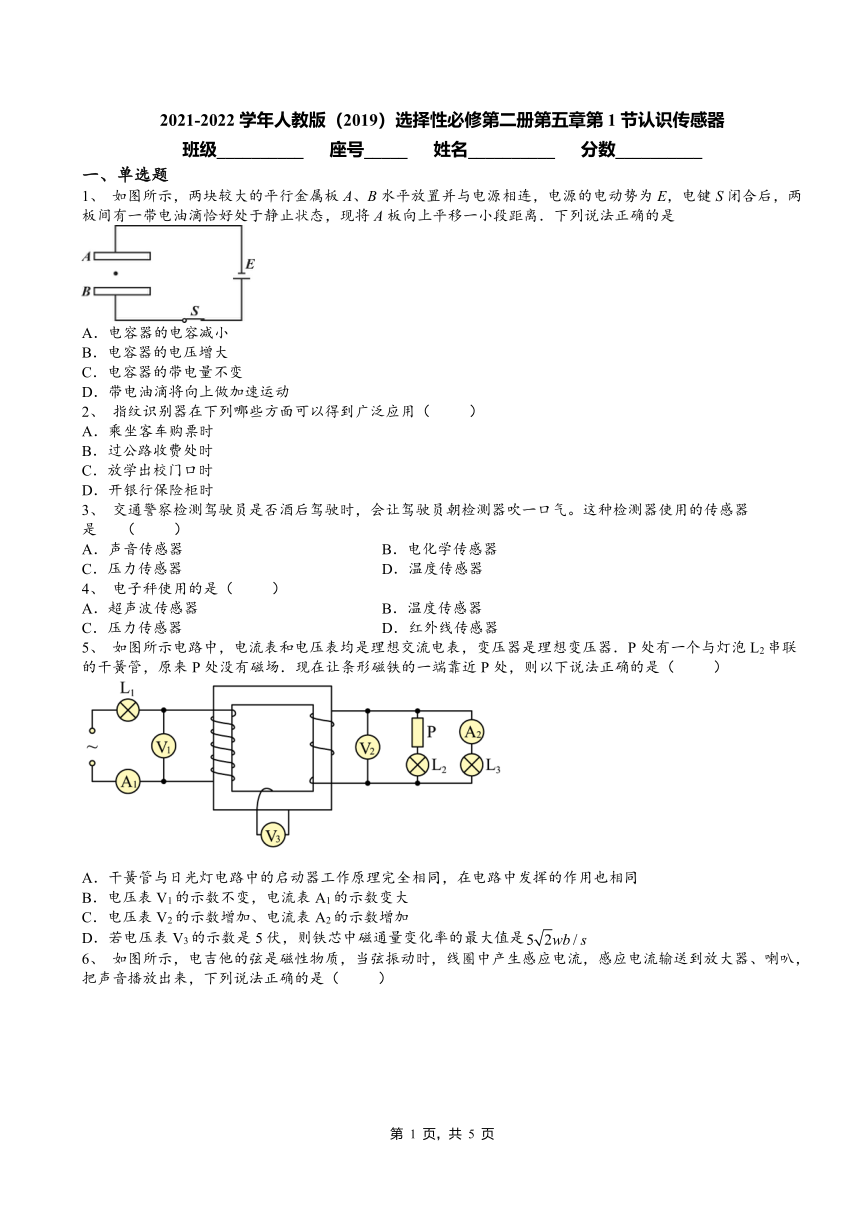

2021-2022学年人教版（2019）选择性必修第二册第五章第1节认识传感器
班级__________ 座号_____ 姓名__________ 分数__________
一、单选题
1、 如图所示，两块较大的平行金属板A、B水平放置并与电源相连，电源的电动势为E，电键S闭合后，两板间有一带电油滴恰好处于静止状态，现将A板向上平移一小段距离．下列说法正确的是
A．电容器的电容减小
B．电容器的电压增大
C．电容器的带电量不变
D．带电油滴将向上做加速运动
2、 指纹识别器在下列哪些方面可以得到广泛应用（ ）
A．乘坐客车购票时
B．过公路收费处时
C．放学出校门口时
D．开银行保险柜时
3、 交通警察检测驾驶员是否酒后驾驶时，会让驾驶员朝检测器吹一口气。这种检测器使用的传感器是 （ ）
A．声音传感器 B．电化学传感器
C．压力传感器 D．温度传感器
4、 电子秤使用的是（ ）
A．超声波传感器 B．温度传感器
C．压力传感器 D．红外线传感器
5、 如图所示电路中，电流表和电压表均是理想交流电表，变压器是理想变压器．P处有一个与灯泡L2串联的干簧管，原来P处没有磁场．现在让条形磁铁的一端靠近P处，则以下说法正确的是（ ）
A．干簧管与日光灯电路中的启动器工作原理完全相同，在电路中发挥的作用也相同
B．电压表V1的示数不变，电流表A1的示数变大
C．电压表V2的示数增加、电流表A2的示数增加
D．若电压表V3的示数是5伏，则铁芯中磁通量变化率的最大值是

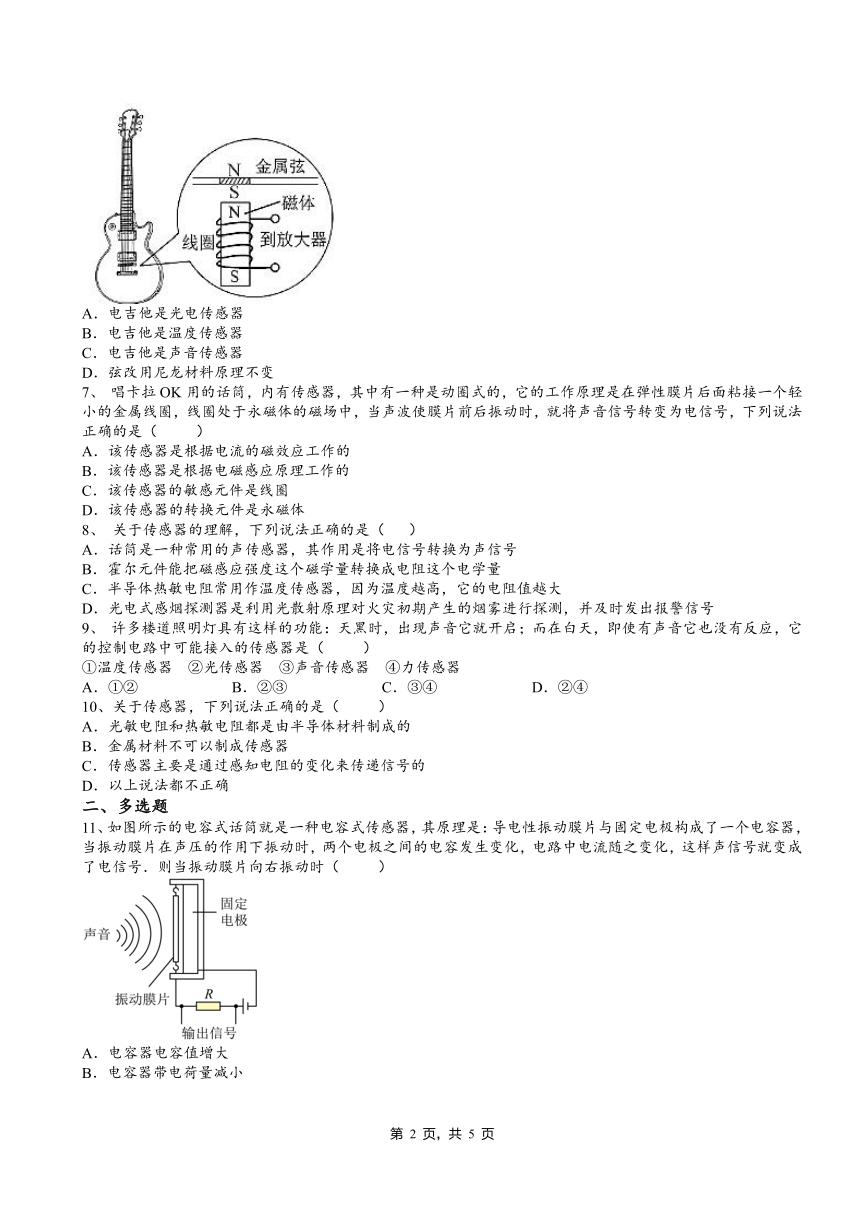

6、 如图所示，电吉他的弦是磁性物质，当弦振动时，线圈中产生感应电流，感应电流输送到放大器、喇叭，把声音播放出来，下列说法正确的是（ ）
A．电吉他是光电传感器
B．电吉他是温度传感器
C．电吉他是声音传感器
D．弦改用尼龙材料原理不变
7、 唱卡拉OK用的话筒，内有传感器，其中有一种是动圈式的，它的工作原理是在弹性膜片后面粘接一个轻小的金属线圈，线圈处于永磁体的磁场中，当声波使膜片前后振动时，就将声音信号转变为电信号，下列说法正确的是（ ）
A．该传感器是根据电流的磁效应工作的
B．该传感器是根据电磁感应原理工作的
C．该传感器的敏感元件是线圈
D．该传感器的转换元件是永磁体
8、 关于传感器的理解，下列说法正确的是（ ）
A．话筒是一种常用的声传感器，其作用是将电信号转换为声信号
B．霍尔元件能把磁感应强度这个磁学量转换成电阻这个电学量
C．半导体热敏电阻常用作温度传感器，因为温度越高，它的电阻值越大
D．光电式感烟探测器是利用光散射原理对火灾初期产生的烟雾进行探测，并及时发出报警信号
9、 许多楼道照明灯具有这样的功能：天黑时，出现声音它就开启；而在白天，即使有声音它也没有反应，它的控制电路中可能接入的传感器是（ ）
①温度传感器 ②光传感器 ③声音传感器 ④力传感器
A．①② B．②③ C．③④ D．②④
10、关于传感器，下列说法正确的是（ ）
A．光敏电阻和热敏电阻都是由半导体材料制成的
B．金属材料不可以制成传感器
C．传感器主要是通过感知电阻的变化来传递信号的
D．以上说法都不正确
二、多选题
11、如图所示的电容式话筒就是一种电容式传感器，其原理是：导电性振动膜片与固定电极构成了一个电容器，当振动膜片在声压的作用下振动时，两个电极之间的电容发生变化，电路中电流随之变化，这样声信号就变成了电信号．则当振动膜片向右振动时（ ）
A．电容器电容值增大
B．电容器带电荷量减小
C．电容器两极板间的场强增大
D．电阻R上电流方向自左向右
12、如图是电饭锅的结构图，如果感温磁体的“居里温度”为时，下列说法中正确的是（ ）
A．常温下感温磁体具有较强的磁性
B．当温度超过时，感温磁体的磁性较强
C．饭熟后，水分被大米吸收，锅底的温度会超过，这时开关按钮会跳起
D．常压下只要锅内有水，锅内的温度就不可能达到，开关按钮就不会自动跳起
13、如图所示是某同学设计的加速度传感器原理示意图．具有一定质量的滑块2可以在光滑的框架1中平移，滑块两侧用弹簧3拉着；R为滑动变阻器，4是滑动片，它与电阻器任一端间的电阻值都与它到这端的距离成正比．两节电池E的电压相同．按图连接电路后，电压表指针的等点调在中央，已知当P端的电势高于Q端时．指针向零点右侧偏转（ ）
A．当物体具有图示方向的加速度a时，电压表的指针将向右偏转
B．当物体具有图示方向的加速度a时，电压表的指针将向左偏转
C．若电压表的刻度均匀，加速度的刻度也均匀
D．即使电压表的刻度是均匀的， 加速度的刻度也一定不是均匀的
14、关于传感器，下列说法正确的是（ ）
A．传感器是将非电学量转化为电学量的装置
B．压力传感器是将力学量转化为电学量的装置
C．光敏电阻在有光照射时，电阻会变大
D．传感器广泛应用于信息采集系统
15、在一些学校教室为了保证照明条件，采用智能照明系统，在自然光不足时接通电源启动日光灯，而在自然光充足时，自动关闭日光灯，其原理图如图所示。R为一光敏电阻，L为一带铁芯的螺线管，在螺线管上方有一用细弹簧系着的轻质衔铁，一端用铰链固定在墙上可以自由转动，另一端用一绝缘棒链接两动触头。有关这套智能照明系统工作原理描述正确的是（ ）
A．光照越强，光敏电阻阻值越大，衔铁被吸引下来
B．在光线不足时，光敏电阻阻值变大，电流小，衔铁被弹簧拉上去，日光灯接通
C．上面两接线柱应该和日光灯电路连接
D．下面两接线柱应该和日光灯电路连接
2021-2022学年人教版（2019）选择性必修第二册第五章第1节认识传感器（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 A D B C D C B D B A
二、多选题
题号 11 12 13 14 15
答案 AC ACD BC ABD BC
