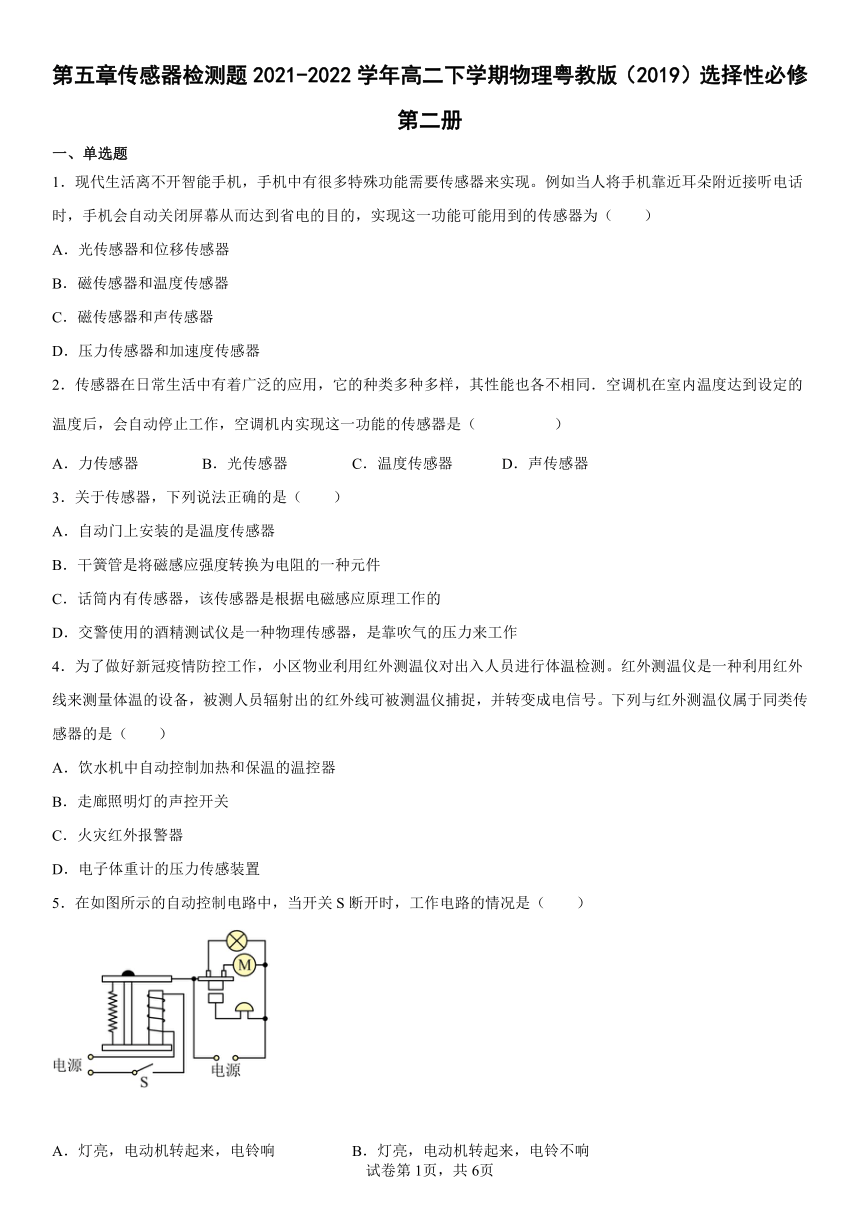

第五章传感器检测题2021-2022学年高二下学期物理粤教版（2019）选择性必修第二册
一、单选题
1．现代生活离不开智能手机，手机中有很多特殊功能需要传感器来实现。例如当人将手机靠近耳朵附近接听电话时，手机会自动关闭屏幕从而达到省电的目的，实现这一功能可能用到的传感器为（　　）
A．光传感器和位移传感器
B．磁传感器和温度传感器
C．磁传感器和声传感器
D．压力传感器和加速度传感器
2．传感器在日常生活中有着广泛的应用，它的种类多种多样，其性能也各不相同．空调机在室内温度达到设定的温度后，会自动停止工作，空调机内实现这一功能的传感器是（ ）
A．力传感器 B．光传感器 C．温度传感器 D．声传感器
3．关于传感器，下列说法正确的是（　　）
A．自动门上安装的是温度传感器
B．干簧管是将磁感应强度转换为电阻的一种元件
C．话筒内有传感器，该传感器是根据电磁感应原理工作的
D．交警使用的酒精测试仪是一种物理传感器，是靠吹气的压力来工作
4．为了做好新冠疫情防控工作，小区物业利用红外测温仪对出入人员进行体温检测。红外测温仪是一种利用红外线来测量体温的设备，被测人员辐射出的红外线可被测温仪捕捉，并转变成电信号。下列与红外测温仪属于同类传感器的是（　　）
A．饮水机中自动控制加热和保温的温控器
B．走廊照明灯的声控开关
C．火灾红外报警器
D．电子体重计的压力传感装置
5．在如图所示的自动控制电路中，当开关S断开时，工作电路的情况是（　　）
A．灯亮，电动机转起来，电铃响 B．灯亮，电动机转起来，电铃不响
C．灯不亮，电动机不转，电铃响 D．灯亮，电动机不转，电铃响

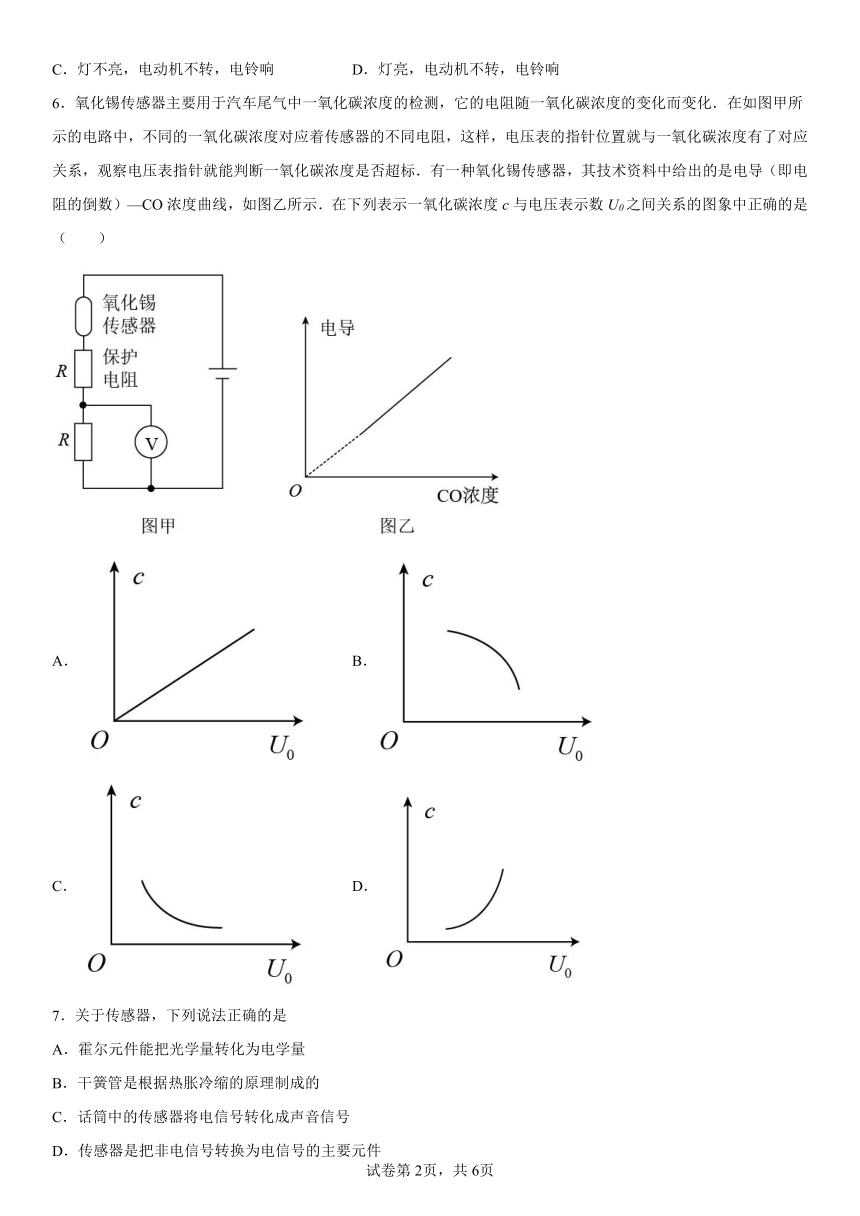

6．氧化锡传感器主要用于汽车尾气中一氧化碳浓度的检测，它的电阻随一氧化碳浓度的变化而变化．在如图甲所示的电路中，不同的一氧化碳浓度对应着传感器的不同电阻，这样，电压表的指针位置就与一氧化碳浓度有了对应关系，观察电压表指针就能判断一氧化碳浓度是否超标．有一种氧化锡传感器，其技术资料中给出的是电导（即电阻的倒数）—CO浓度曲线，如图乙所示．在下列表示一氧化碳浓度c与电压表示数U0之间关系的图象中正确的是（　　）
A． B．
C． D．
7．关于传感器，下列说法正确的是
A．霍尔元件能把光学量转化为电学量
B．干簧管是根据热胀冷缩的原理制成的
C．话筒中的传感器将电信号转化成声音信号
D．传感器是把非电信号转换为电信号的主要元件

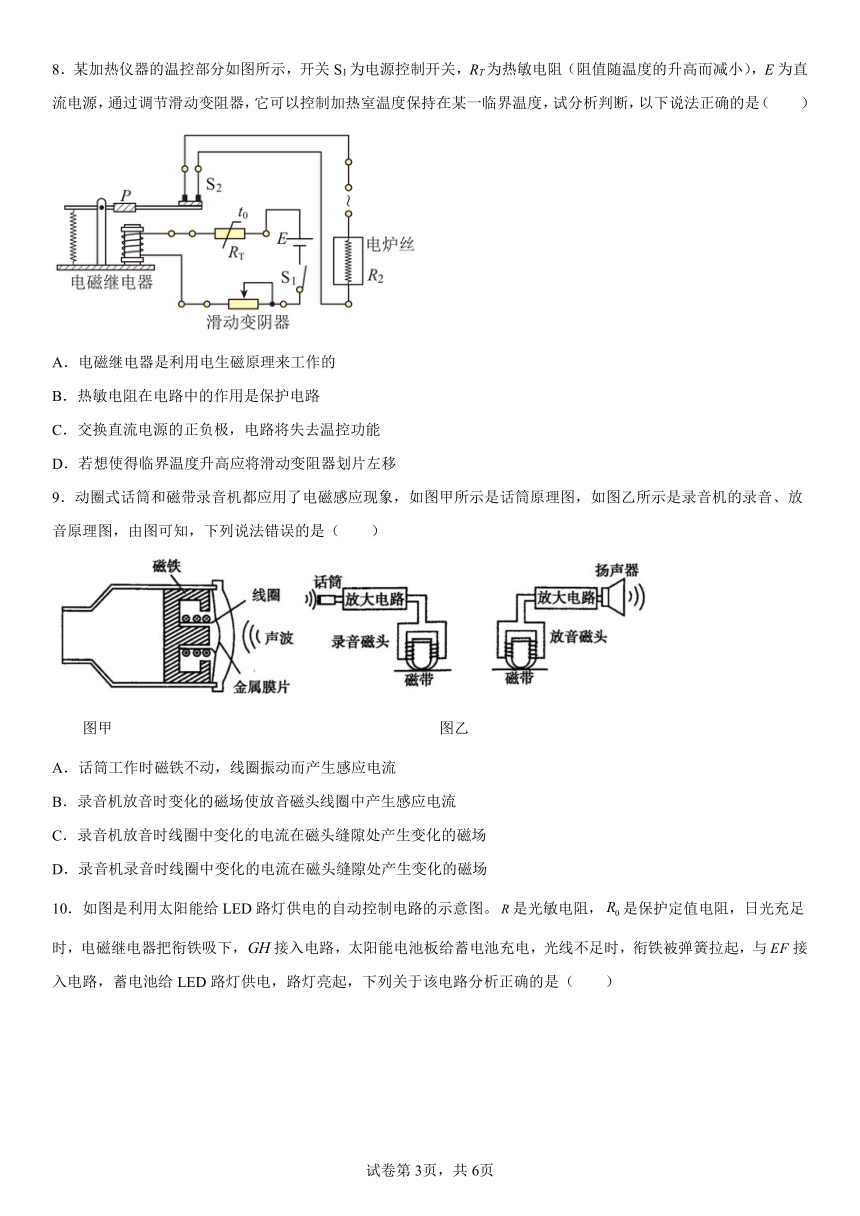

8．某加热仪器的温控部分如图所示，开关S1为电源控制开关，RT为热敏电阻（阻值随温度的升高而减小），E为直流电源，通过调节滑动变阻器，它可以控制加热室温度保持在某一临界温度，试分析判断，以下说法正确的是（　　）
A．电磁继电器是利用电生磁原理来工作的
B．热敏电阻在电路中的作用是保护电路
C．交换直流电源的正负极，电路将失去温控功能
D．若想使得临界温度升高应将滑动变阻器划片左移
9．动圈式话筒和磁带录音机都应用了电磁感应现象，如图甲所示是话筒原理图，如图乙所示是录音机的录音、放音原理图，由图可知，下列说法错误的是（　　）
图甲 图乙
A．话筒工作时磁铁不动，线圈振动而产生感应电流
B．录音机放音时变化的磁场使放音磁头线圈中产生感应电流
C．录音机放音时线圈中变化的电流在磁头缝隙处产生变化的磁场
D．录音机录音时线圈中变化的电流在磁头缝隙处产生变化的磁场

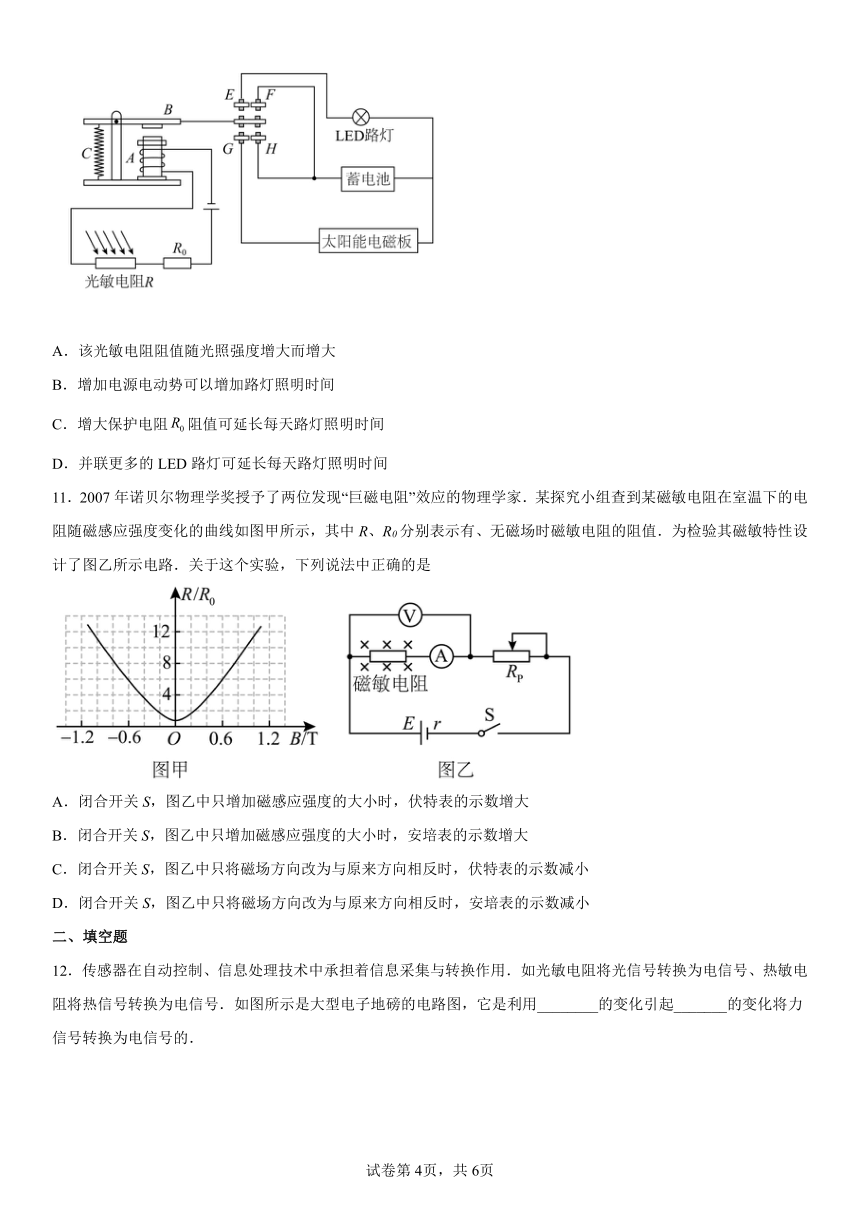

10．如图是利用太阳能给LED路灯供电的自动控制电路的示意图。是光敏电阻，是保护定值电阻，日光充足时，电磁继电器把衔铁吸下，接入电路，太阳能电池板给蓄电池充电，光线不足时，衔铁被弹簧拉起，与接入电路，蓄电池给LED路灯供电，路灯亮起，下列关于该电路分析正确的是（　　）
A．该光敏电阻阻值随光照强度增大而增大
B．增加电源电动势可以增加路灯照明时间
C．增大保护电阻阻值可延长每天路灯照明时间
D．并联更多的LED路灯可延长每天路灯照明时间
11．2007年诺贝尔物理学奖授予了两位发现“巨磁电阻”效应的物理学家．某探究小组查到某磁敏电阻在室温下的电阻随磁感应强度变化的曲线如图甲所示，其中R、R0分别表示有、无磁场时磁敏电阻的阻值．为检验其磁敏特性设计了图乙所示电路．关于这个实验，下列说法中正确的是
A．闭合开关S，图乙中只增加磁感应强度的大小时，伏特表的示数增大
B．闭合开关S，图乙中只增加磁感应强度的大小时，安培表的示数增大
C．闭合开关S，图乙中只将磁场方向改为与原来方向相反时，伏特表的示数减小
D．闭合开关S，图乙中只将磁场方向改为与原来方向相反时，安培表的示数减小
二、填空题
12．传感器在自动控制、信息处理技术中承担着信息采集与转换作用．如光敏电阻将光信号转换为电信号、热敏电阻将热信号转换为电信号．如图所示是大型电子地磅的电路图，它是利用________的变化引起_______的变化将力信号转换为电信号的．
13．如图是“用DIS探究向心力与哪些因素有关”的实验仪器，该实验采用的方法是_______________；该实验中需要用到的传感器是__________________。
14．说明下列各种场合分别选用的传感器（用代码表示，可重复应用）
常用传感器的类型有：a.红外线（光）传感器 b.温度传感器 c. 声传感器 d. 压力传感器
（1）普通电冰箱中的自动温度控制电路是________．
（2）马路两侧的路灯控制电路是________．
（3）气垫导轨上用的光电门是________．
（4）楼梯灯控制电路是________．
（5）宾馆的自动门是________．
（6）话筒是________．
（7）非接触式体温计是________．
（8）遥控电视机的接收器是________．
15．如图所示，是自动水位报警器的示意图，其中继电器的线圈通过电流时，磁铁吸引衔铁1，使它与触头3断开，与触头2接触．若要求水位正常时绿灯亮，高出一定水位时红灯亮，现有红、绿灯泡各一个，红灯泡应安在________位置，绿灯泡应安在________位置（填A或B）．
三、解答题
16．如图所示，有的计算机键盘的每一个键下面都连一小块金属片，与该金属片隔有一定空隙的是另一块小的固定金属片，这两块金属片组成一个小电容器，该电容器的电容C可用公式计算，式中常数，S表示金属片的正对面积，d表示两金属片间的距离。当键被按下时，此小电容器的电容发生变化，与之相连的电子线路就能检测出是哪个键被按下了，从而给出相应的信号。设两块金属片的正对面积为40，键未按下时两金属片的距离为0.4 mm，如果电容变化了0.2 pF，电子线路恰能检测出必要的信号，则键至少需要被按下多少距离？
17．一般说来，物体在温度升高时膨胀，温度降低时收缩，这一现象称为热胀冷缩．在相同的条件下，气体的热胀冷缩最显著，液体次之，固体最不显著．固体、液体、气体的这种性质都可以被利用．有一些电冰箱中的自动温度控制装置，就是根据气体热胀冷缩的性质制成的．如图是它的结构示意图，其中金属盒是用薄的弹性钢片制作，表面有一些环状波纹，内部密封有一定量的气体．结合图片尝试分析它的控温原理．
18．用负温度系数的热敏电阻作为传感器，设计一个简单的自动控制装置，可供选择的器材如下：热敏电阻、小灯泡（或门铃）、电池组、继电器、滑动变阻器、开关，导线等。要求：温度高时，灯泡亮或门铃报警。请选出需要的器材，画出原理图，并作简要说明。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．A
2．C
3．C
4．C
5．B
6．D
7．D
8．A
9．C
10．C
11．A
12． 弹簧长度 接入电路的滑动变阻器的阻值
13． 控制变量法 力传感器、光电传感器
14． b a a a. c a c a a
15． B A
16．0.08mm
17．当电冰箱内的温度高于设定温度时，金属盒内的气体膨胀，使金属盒的两个侧面凸起来，透过连杆带动控制连杆，动触点向右移动，与两静触点接触，接通工作电路，压缩机工作，电冰箱内温度降低．
当温度降低至设定温度以下，金属盒内气体体积减小，金属盒的两个侧面凹进去，通过连杆带动控制连杆，动触点向左移动，导致动触点与静触点分离，切断工作电路，压缩机停止工作．如此反复，保持电冰箱内的温度不高于设定温度．
18．原理图如图所示，其工作过程是：闭合开关S，把继电器、热敏电阻和电池组接通，由于热敏电阻的温度较低，它的阻值较大，使通过继电器的电流较小，不足以把铁片吸下来，所以小灯泡中没有电流通过，是熄灭的；当热敏电阻的温度升高到某一特定值后，它的阻值迅速减小，使通过继电器的电流迅速增大，电磁铁产生较强的磁场将铁片吸下来与触点P连接，将小灯泡与电池组接通，小灯泡发光。当热敏电阻的温度降到某特定温度以下时，它的电阻值迅速增大，使通过继电器的电流减小，铁片被弹簧拉动而离开触点P，小灯泡熄灭。这样，由热敏电阻的温度变化可引起继电器回路的电流变化，从而达到控制小灯泡亮、灭的目的。
