第五章传感器 单元训练（word版含答案）

第五章传感器单元训练2021-2022学年高二下学期物理粤教版（2019）选择性必修第二册

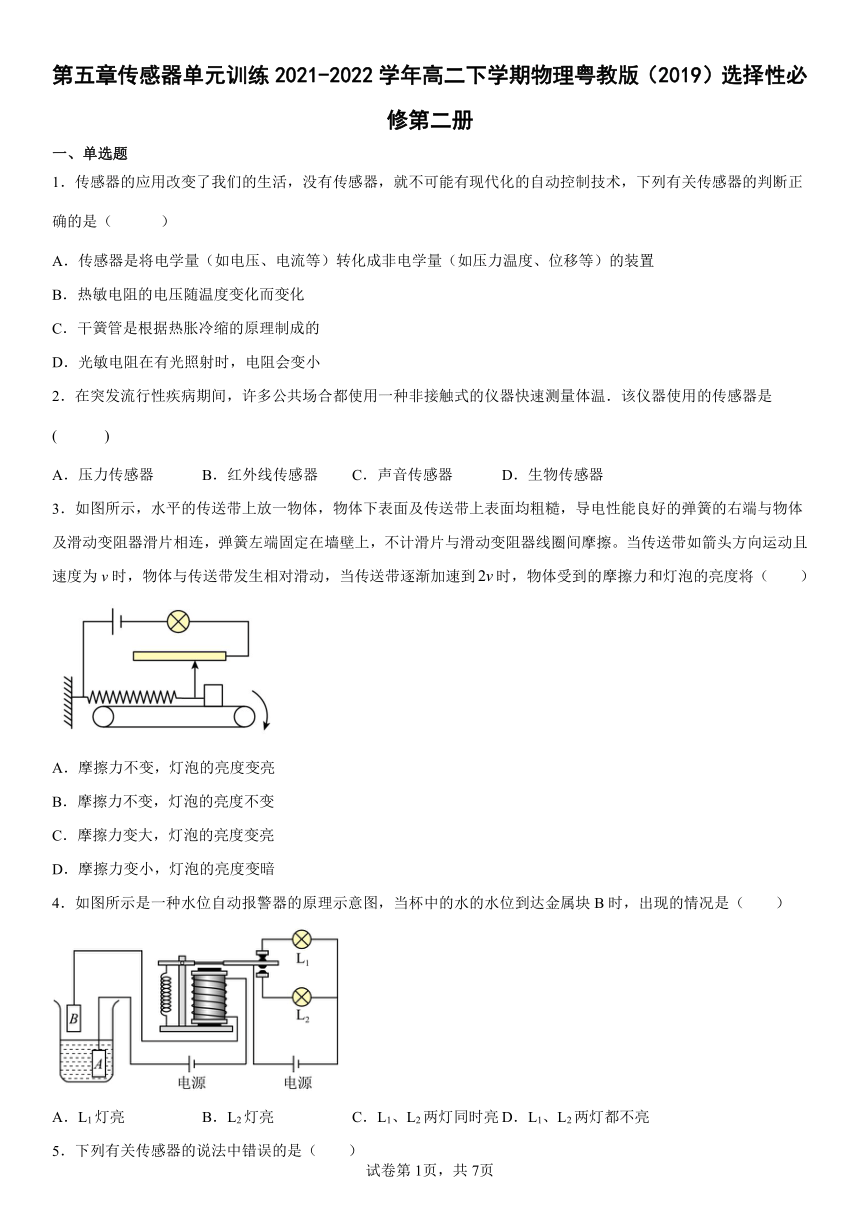

一、单选题
1．传感器的应用改变了我们的生活，没有传感器，就不可能有现代化的自动控制技术，下列有关传感器的判断正确的是（ ）
A．传感器是将电学量（如电压、电流等）转化成非电学量（如压力温度、位移等）的装置
B．热敏电阻的电压随温度变化而变化
C．干簧管是根据热胀冷缩的原理制成的
D．光敏电阻在有光照射时，电阻会变小
2．在突发流行性疾病期间，许多公共场合都使用一种非接触式的仪器快速测量体温．该仪器使用的传感器是 ( )
A．压力传感器 B．红外线传感器 C．声音传感器 D．生物传感器
3．如图所示，水平的传送带上放一物体，物体下表面及传送带上表面均粗糙，导电性能良好的弹簧的右端与物体及滑动变阻器滑片相连，弹簧左端固定在墙壁上，不计滑片与滑动变阻器线圈间摩擦。当传送带如箭头方向运动且速度为v时，物体与传送带发生相对滑动，当传送带逐渐加速到时，物体受到的摩擦力和灯泡的亮度将（　　）
A．摩擦力不变，灯泡的亮度变亮
B．摩擦力不变，灯泡的亮度不变
C．摩擦力变大，灯泡的亮度变亮
D．摩擦力变小，灯泡的亮度变暗
4．如图所示是一种水位自动报警器的原理示意图，当杯中的水的水位到达金属块B时，出现的情况是（　　）
A．L1灯亮 B．L2灯亮 C．L1、L2两灯同时亮 D．L1、L2两灯都不亮

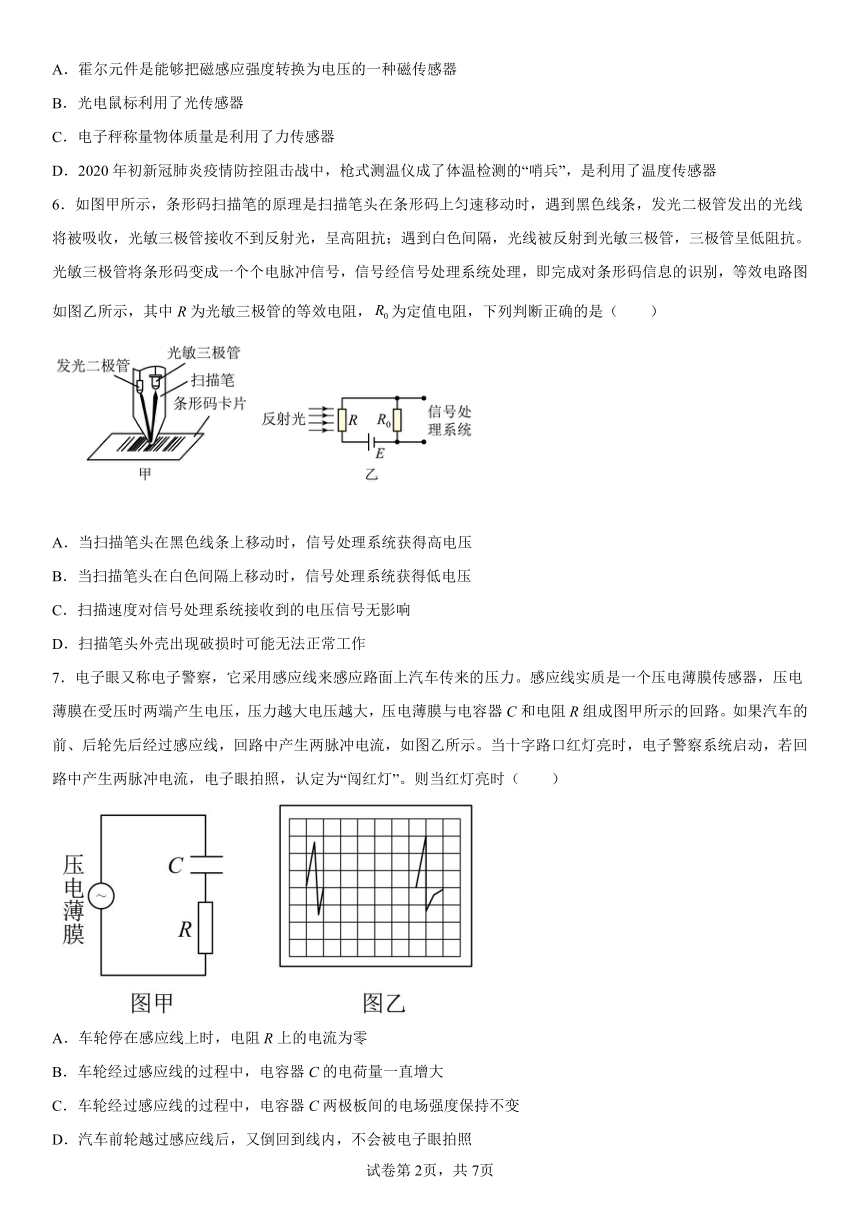

5．下列有关传感器的说法中错误的是（　　）
A．霍尔元件是能够把磁感应强度转换为电压的一种磁传感器
B．光电鼠标利用了光传感器
C．电子秤称量物体质量是利用了力传感器
D．2020年初新冠肺炎疫情防控阻击战中，枪式测温仪成了体温检测的“哨兵”，是利用了温度传感器
6．如图甲所示，条形码扫描笔的原理是扫描笔头在条形码上匀速移动时，遇到黑色线条，发光二极管发出的光线将被吸收，光敏三极管接收不到反射光，呈高阻抗；遇到白色间隔，光线被反射到光敏三极管，三极管呈低阻抗。光敏三极管将条形码变成一个个电脉冲信号，信号经信号处理系统处理，即完成对条形码信息的识别，等效电路图如图乙所示，其中R为光敏三极管的等效电阻，为定值电阻，下列判断正确的是（　　）
A．当扫描笔头在黑色线条上移动时，信号处理系统获得高电压
B．当扫描笔头在白色间隔上移动时，信号处理系统获得低电压
C．扫描速度对信号处理系统接收到的电压信号无影响
D．扫描笔头外壳出现破损时可能无法正常工作
7．电子眼又称电子警察，它采用感应线来感应路面上汽车传来的压力。感应线实质是一个压电薄膜传感器，压电薄膜在受压时两端产生电压，压力越大电压越大，压电薄膜与电容器C和电阻R组成图甲所示的回路。如果汽车的前、后轮先后经过感应线，回路中产生两脉冲电流，如图乙所示。当十字路口红灯亮时，电子警察系统启动，若回路中产生两脉冲电流，电子眼拍照，认定为“闯红灯”。则当红灯亮时（　　）
A．车轮停在感应线上时，电阻R上的电流为零
B．车轮经过感应线的过程中，电容器C的电荷量一直增大
C．车轮经过感应线的过程中，电容器C两极板间的电场强度保持不变
D．汽车前轮越过感应线后，又倒回到线内，不会被电子眼拍照

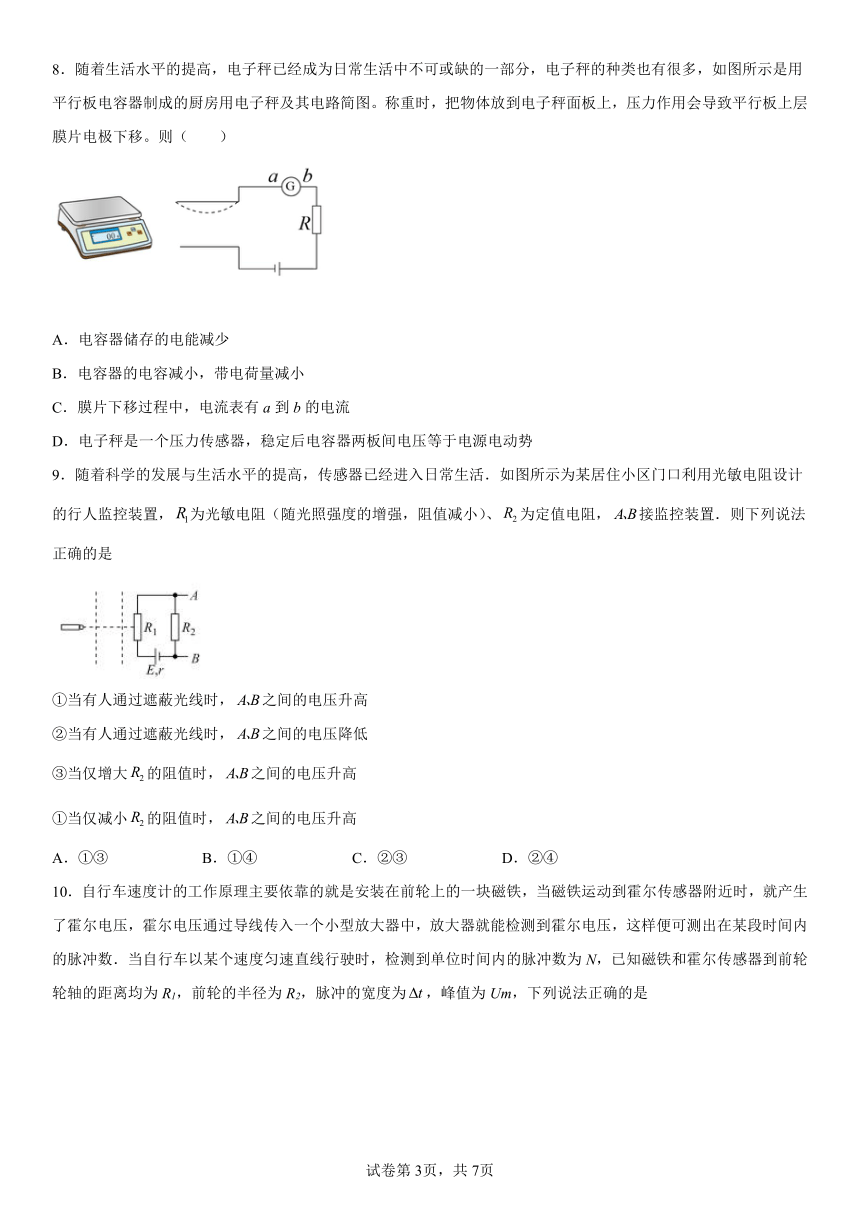

8．随着生活水平的提高，电子秤已经成为日常生活中不可或缺的一部分，电子秤的种类也有很多，如图所示是用平行板电容器制成的厨房用电子秤及其电路简图。称重时，把物体放到电子秤面板上，压力作用会导致平行板上层膜片电极下移。则（　　）
A．电容器储存的电能减少
B．电容器的电容减小，带电荷量减小
C．膜片下移过程中，电流表有a到b的电流
D．电子秤是一个压力传感器，稳定后电容器两板间电压等于电源电动势
9．随着科学的发展与生活水平的提高，传感器已经进入日常生活．如图所示为某居住小区门口利用光敏电阻设计的行人监控装置，为光敏电阻（随光照强度的增强，阻值减小）、为定值电阻，接监控装置．则下列说法正确的是
①当有人通过遮蔽光线时，之间的电压升高
②当有人通过遮蔽光线时，之间的电压降低
③当仅增大的阻值时，之间的电压升高
①当仅减小的阻值时，之间的电压升高
A．①③ B．①④ C．②③ D．②④

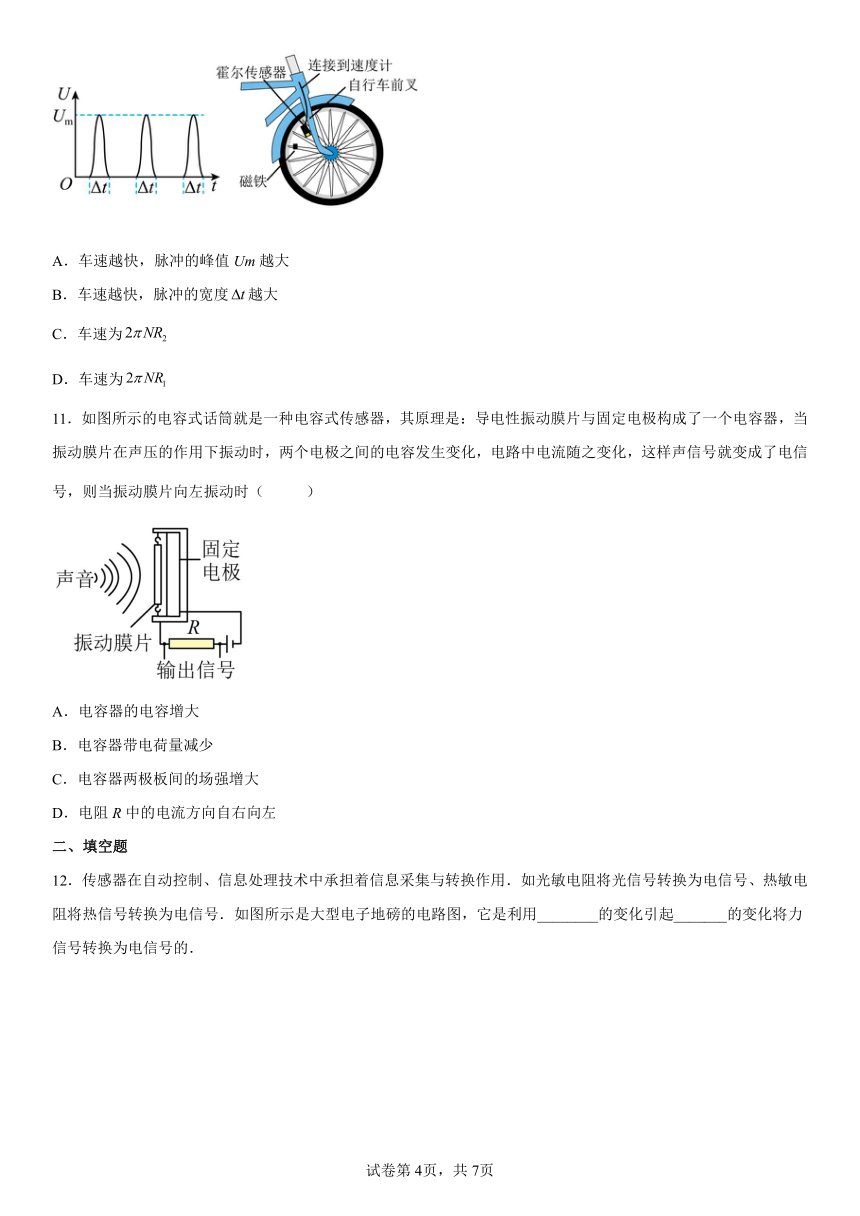

10．自行车速度计的工作原理主要依靠的就是安装在前轮上的一块磁铁，当磁铁运动到霍尔传感器附近时，就产生了霍尔电压，霍尔电压通过导线传入一个小型放大器中，放大器就能检测到霍尔电压，这样便可测出在某段时间内的脉冲数．当自行车以某个速度匀速直线行驶时，检测到单位时间内的脉冲数为N，已知磁铁和霍尔传感器到前轮轮轴的距离均为R1，前轮的半径为R2，脉冲的宽度为，峰值为Um，下列说法正确的是
A．车速越快，脉冲的峰值Um越大
B．车速越快，脉冲的宽度越大
C．车速为
D．车速为
11．如图所示的电容式话筒就是一种电容式传感器，其原理是：导电性振动膜片与固定电极构成了一个电容器，当振动膜片在声压的作用下振动时，两个电极之间的电容发生变化，电路中电流随之变化，这样声信号就变成了电信号，则当振动膜片向左振动时（ ）
A．电容器的电容增大
B．电容器带电荷量减少
C．电容器两极板间的场强增大
D．电阻R中的电流方向自右向左
二、填空题
12．传感器在自动控制、信息处理技术中承担着信息采集与转换作用．如光敏电阻将光信号转换为电信号、热敏电阻将热信号转换为电信号．如图所示是大型电子地磅的电路图，它是利用________的变化引起_______的变化将力信号转换为电信号的．
13．一些材料的电阻随温度的升高而变化．如图（甲）是由某金属材料制成的电阻R随摄氏温度t变化的图像，若用该电阻与电池（电动势E=1.5V，内阻不计）、电流表（量程为5mA、内阻不计）、电阻箱R′ 串联起来，连接成如图（乙）所示的电路，用该电阻做测温探头，把电流表的电流刻度改为相应的温度刻度，就得到了一个简单的“金属电阻温度计”．
（1）电流刻度较大处对应的温度刻度____________；(填“较大”或“较小”)
（2） 若电阻箱阻值R′=150Ω，当电流为5mA时对应的温度数值为________°C．
14．如图所示为一个有光照或温度升高时排气风扇都能启动的自动控制装置。在这个装置中需要__________传感器和__________传感器，控制器采用__________门控制方式。执行器选用__________。
15．下图是某同学在科技制作活动中自制的电子秤原理图.利用电压表（内电阻很大）的示数来指示物体的质量。托盘与电阻可忽略的弹簧相连，托盘与弹簧的质量均不计。滑动变阻器的滑动端与弹簧上端连接，当托盘中没有放物体时，电压表的示数为零。设变阻器的总电阻为R，总长度为L，电源电动势为E，内阻为r，限流电阻为R0，弹簧的劲度系数为k，若不计一切摩擦和其他阻力。求出电压表示数Ux与所称物体质量m的关系式为Ux__________________。
三、解答题
16．夜晚，楼梯上漆黑一片，但随着我们的脚步声响，楼梯灯亮了；我们登上一层楼，灯光照亮一层楼，而身后的灯则依次熄灭，这种楼梯灯好像能 “听到”我们的到来，能“看见”我们的离去，之所以能如此，是因为电路中安装了光声控延时开关，探究这种开关有什么转换器件。
17．在蜂鸣式温度报警器的电路中，若将和的位置互换，取适当阻值，如图所示，还能进行高温报警吗？为什么？
18．酒后驾车危害极大，为此，新交规实施以来，鹤壁市交通警察重点查处酒后驾车．酒精测试仪是交警用来检测机动车驾驶员是否酒后驾车的仪器，它的原理示意图如图所示．电源电压为6V恒定，当电流表的示数为0.3A时，表明该驾驶员没有酒驾，酒精气体传感器正常工作．R0为定值电阻，阻值为10Ω．请计算：
(1)酒精气体传感器正常工作的电阻R1；
(2)酒精气体传感器正常工作一天（24h），所消耗的电能．
19．加速度计是测定物体加速度的仪器．在现代科技中，它已成为导弹、飞机、潜艇或宇宙飞船制导系统的信息源．如图所示为应变式加速度计．当系统加速时，加速度计中的敏感元件也处于加速状态．敏感元件由弹簧连接并架在光滑支架上，架与待测系统固定在一起，敏感元件下端可在滑动变阻器R上自由滑动．当系统加速运动时，敏感元件发生位移并转换为电信号输出，就可以根据输出电压的大小求出物体的加速度．
已知：敏感元件的质量为m，两侧弹簧的劲度系数均为k，电源电动势为E，电源内阻不计，滑动变阻器的总电阻值为R，有效长度为l，静态时，输出电压为U0，试写出加速度a随输出电压U变化的关系式．
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．D
2．B
3．B
4．B
5．D
6．D
7．A
8．D
9．C
10．C
11．B
12． 弹簧长度 接入电路的滑动变阻器的阻值
13． 较小 50
14． 光 温度 或 电风扇
15．
16．光敏感元件、声敏感元件
17．不能；变成低温报警器了．
18．(1)；(2)W=77760J
19．
