第二章电磁感应 基础练习题（word版含答案）

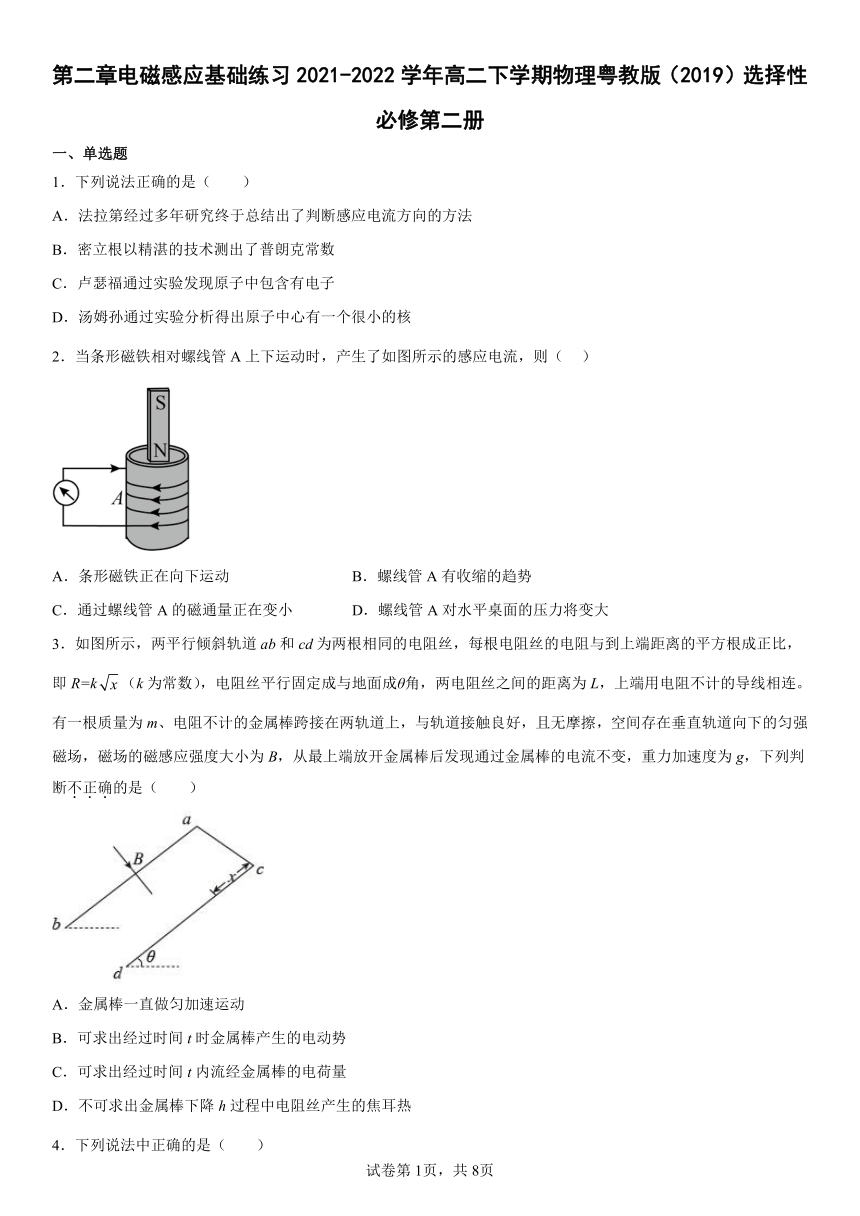

第二章电磁感应基础练习2021-2022学年高二下学期物理粤教版（2019）选择性必修第二册
一、单选题
1．下列说法正确的是（　　）
A．法拉第经过多年研究终于总结出了判断感应电流方向的方法
B．密立根以精湛的技术测出了普朗克常数
C．卢瑟福通过实验发现原子中包含有电子
D．汤姆孙通过实验分析得出原子中心有一个很小的核
2．当条形磁铁相对螺线管A上下运动时，产生了如图所示的感应电流，则（ ）
A．条形磁铁正在向下运动 B．螺线管A有收缩的趋势
C．通过螺线管A的磁通量正在变小 D．螺线管A对水平桌面的压力将变大
3．如图所示，两平行倾斜轨道ab和cd为两根相同的电阻丝，每根电阻丝的电阻与到上端距离的平方根成正比，即R=k（k为常数），电阻丝平行固定成与地面成θ角，两电阻丝之间的距离为L，上端用电阻不计的导线相连。有一根质量为m、电阻不计的金属棒跨接在两轨道上，与轨道接触良好，且无摩擦，空间存在垂直轨道向下的匀强磁场，磁场的磁感应强度大小为B，从最上端放开金属棒后发现通过金属棒的电流不变，重力加速度为g，下列判断不正确的是（　　）
A．金属棒一直做匀加速运动
B．可求出经过时间t时金属棒产生的电动势
C．可求出经过时间t内流经金属棒的电荷量
D．不可求出金属棒下降h过程中电阻丝产生的焦耳热
4．下列说法中正确的是（ ）

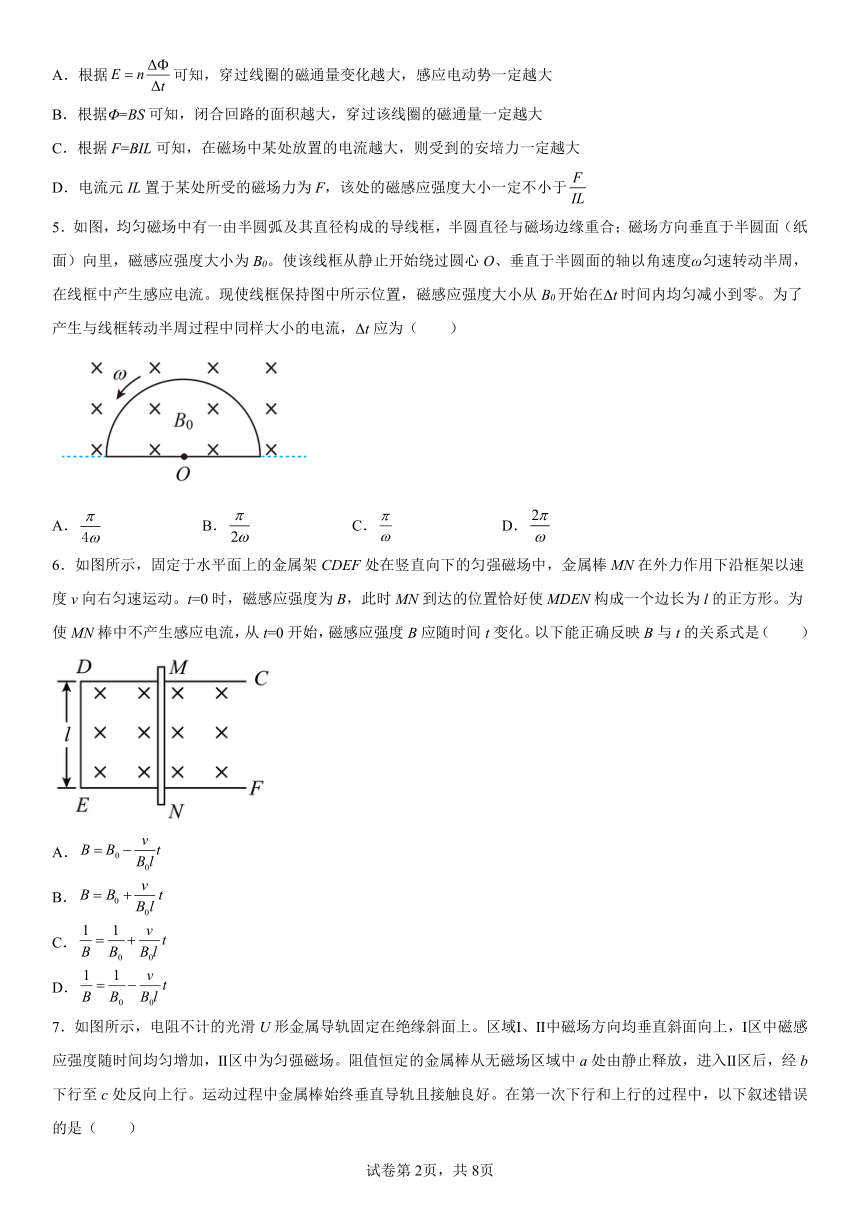

A．根据可知，穿过线圈的磁通量变化越大，感应电动势一定越大
B．根据Φ=BS可知，闭合回路的面积越大，穿过该线圈的磁通量一定越大
C．根据F=BIL可知，在磁场中某处放置的电流越大，则受到的安培力一定越大
D．电流元IL置于某处所受的磁场力为F，该处的磁感应强度大小一定不小于
5．如图，均匀磁场中有一由半圆弧及其直径构成的导线框，半圆直径与磁场边缘重合；磁场方向垂直于半圆面（纸面）向里，磁感应强度大小为B0。使该线框从静止开始绕过圆心O、垂直于半圆面的轴以角速度ω匀速转动半周，在线框中产生感应电流。现使线框保持图中所示位置，磁感应强度大小从B0开始在Δt时间内均匀减小到零。为了产生与线框转动半周过程中同样大小的电流，Δt应为（　　）
A． B． C． D．
6．如图所示，固定于水平面上的金属架CDEF处在竖直向下的匀强磁场中，金属棒MN在外力作用下沿框架以速度v向右匀速运动。t=0时，磁感应强度为B，此时MN到达的位置恰好使MDEN构成一个边长为l的正方形。为使MN棒中不产生感应电流，从t=0开始，磁感应强度B应随时间t变化。以下能正确反映B与t的关系式是（　　）
A．
B．
C．
D．

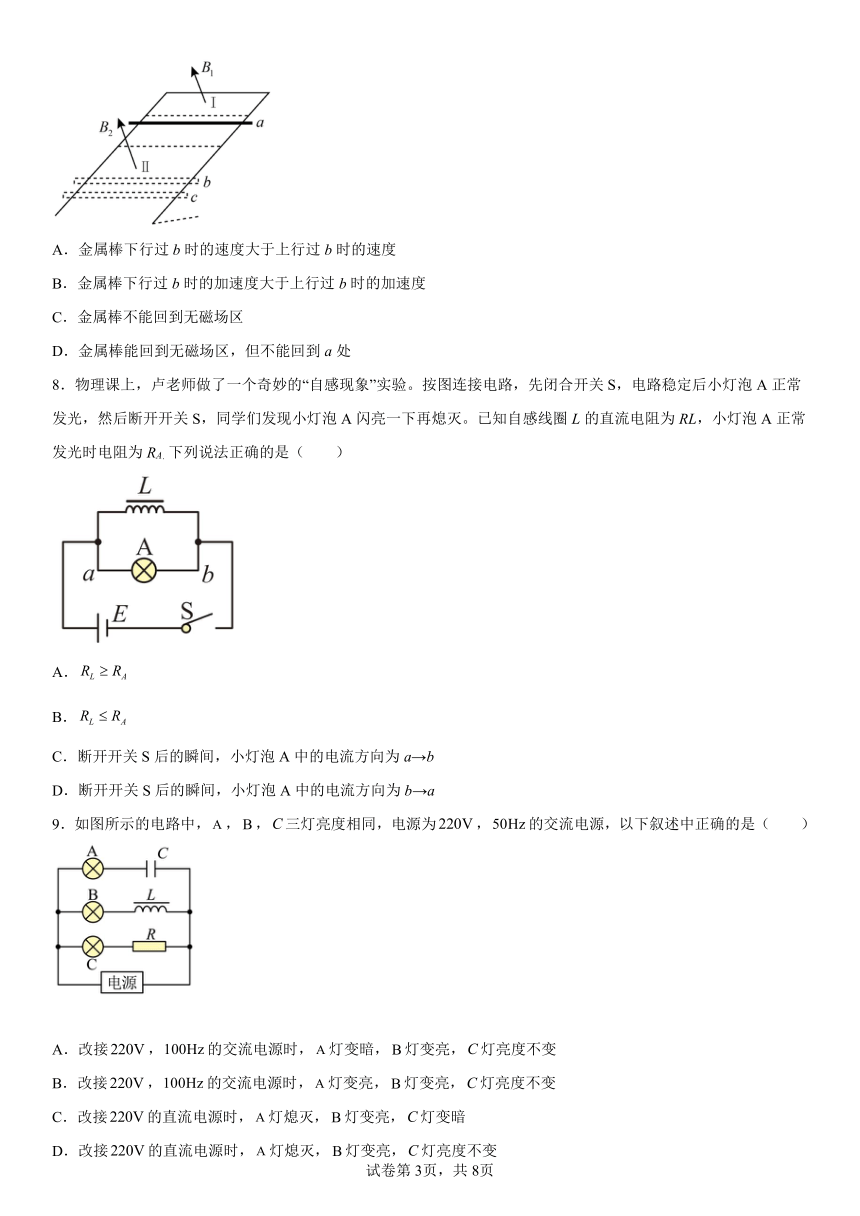

7．如图所示，电阻不计的光滑U形金属导轨固定在绝缘斜面上。区域Ⅰ、Ⅱ中磁场方向均垂直斜面向上，Ⅰ区中磁感应强度随时间均匀增加，Ⅱ区中为匀强磁场。阻值恒定的金属棒从无磁场区域中a处由静止释放，进入Ⅱ区后，经b下行至c处反向上行。运动过程中金属棒始终垂直导轨且接触良好。在第一次下行和上行的过程中，以下叙述错误的是（　　）
A．金属棒下行过b时的速度大于上行过b时的速度
B．金属棒下行过b时的加速度大于上行过b时的加速度
C．金属棒不能回到无磁场区
D．金属棒能回到无磁场区，但不能回到a处
8．物理课上，卢老师做了一个奇妙的“自感现象”实验。按图连接电路，先闭合开关S，电路稳定后小灯泡A正常发光，然后断开开关S，同学们发现小灯泡A闪亮一下再熄灭。已知自感线圈L的直流电阻为RL，小灯泡A正常发光时电阻为RA．下列说法正确的是（　　）
A．
B．
C．断开开关S后的瞬间，小灯泡A中的电流方向为a→b
D．断开开关S后的瞬间，小灯泡A中的电流方向为b→a
9．如图所示的电路中，，，三灯亮度相同，电源为，的交流电源，以下叙述中正确的是（　　）
A．改接，的交流电源时，灯变暗，灯变亮，灯亮度不变
B．改接，的交流电源时，灯变亮，灯变亮，灯亮度不变
C．改接的直流电源时，灯熄灭，灯变亮，灯变暗
D．改接的直流电源时，灯熄灭，灯变亮，灯亮度不变

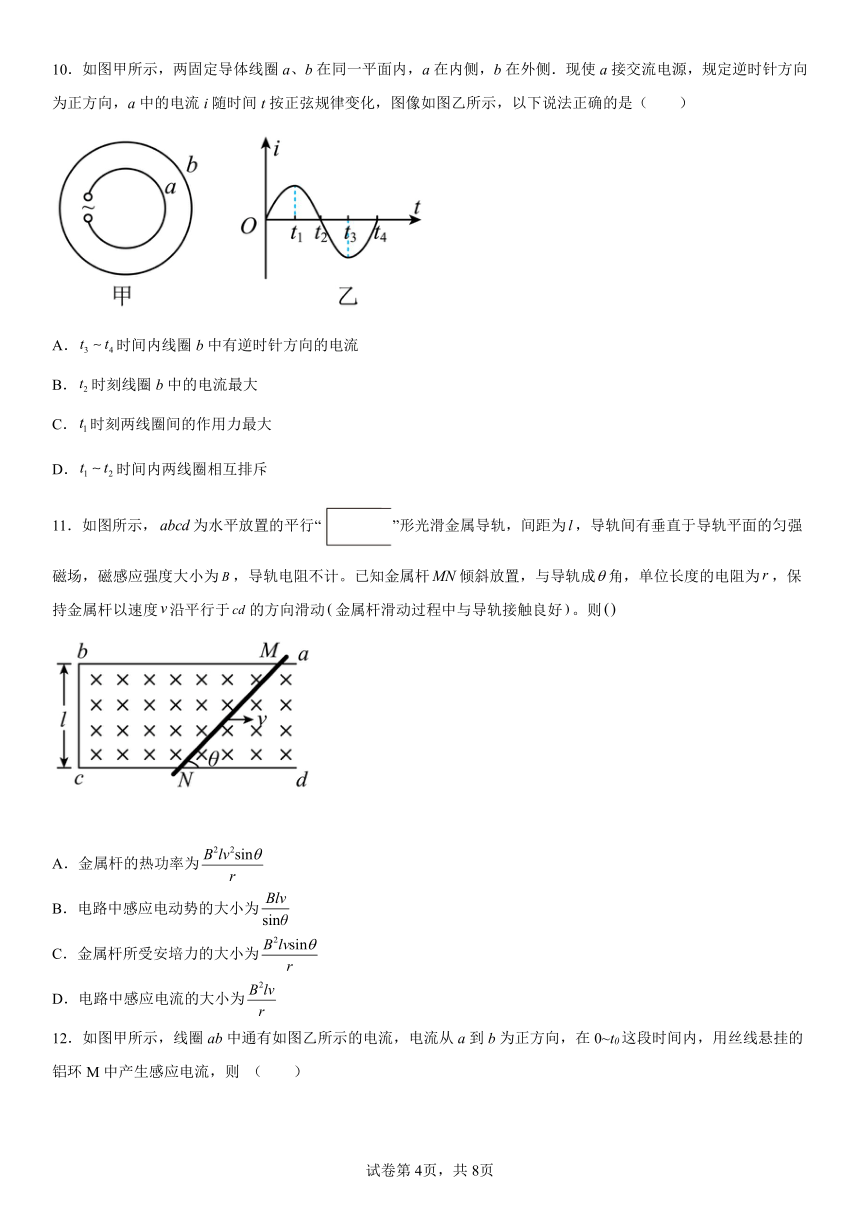

10．如图甲所示，两固定导体线圈a、b在同一平面内，a在内侧，b在外侧．现使a接交流电源，规定逆时针方向为正方向，a中的电流i随时间t按正弦规律变化，图像如图乙所示，以下说法正确的是（　　）
A．时间内线圈b中有逆时针方向的电流
B．时刻线圈b中的电流最大
C．时刻两线圈间的作用力最大
D．时间内两线圈相互排斥
11．如图所示，为水平放置的平行“”形光滑金属导轨，间距为，导轨间有垂直于导轨平面的匀强磁场，磁感应强度大小为，导轨电阻不计。已知金属杆倾斜放置，与导轨成角，单位长度的电阻为，保持金属杆以速度沿平行于的方向滑动金属杆滑动过程中与导轨接触良好。则
A．金属杆的热功率为
B．电路中感应电动势的大小为
C．金属杆所受安培力的大小为
D．电路中感应电流的大小为

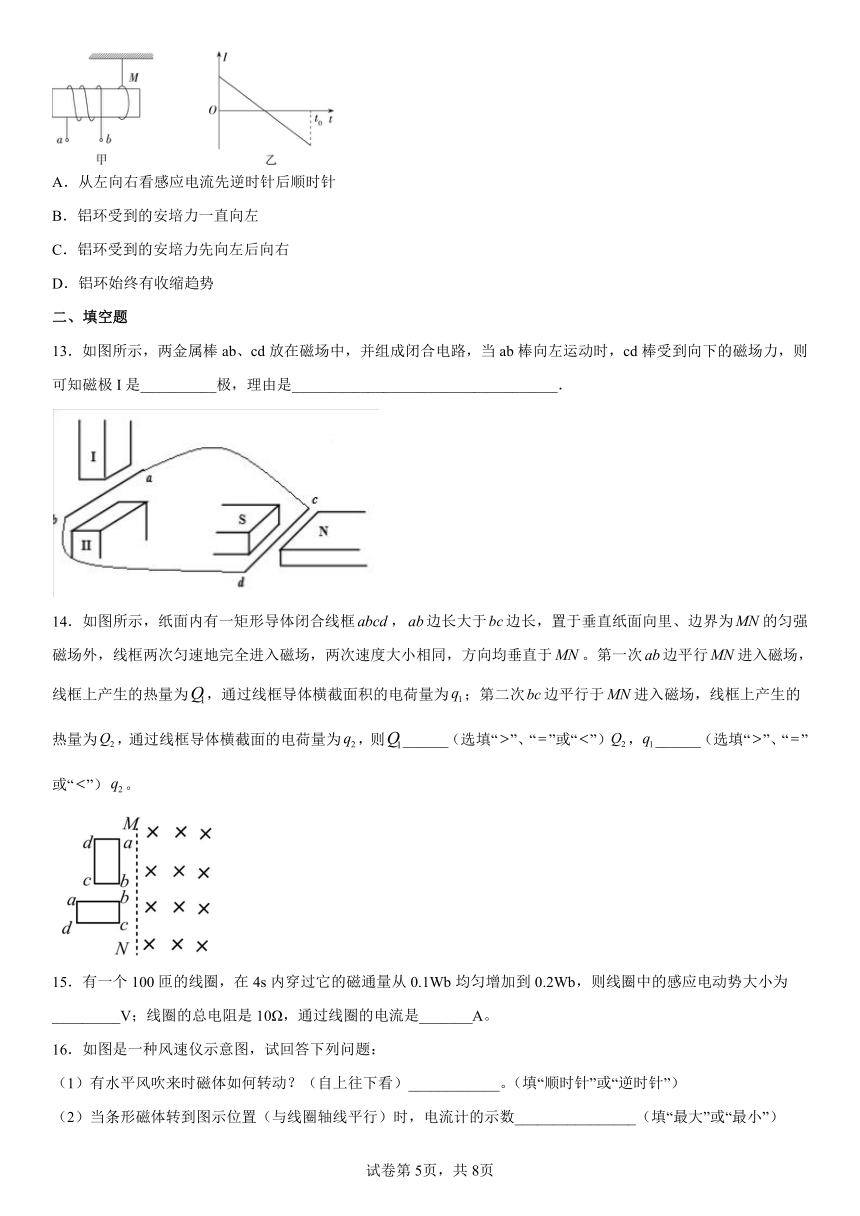

12．如图甲所示，线圈ab中通有如图乙所示的电流，电流从a到b为正方向，在0~t0这段时间内，用丝线悬挂的铝环M中产生感应电流，则 （　　）
A．从左向右看感应电流先逆时针后顺时针
B．铝环受到的安培力一直向左
C．铝环受到的安培力先向左后向右
D．铝环始终有收缩趋势
二、填空题
13．如图所示，两金属棒ab、cd放在磁场中，并组成闭合电路，当ab棒向左运动时，cd棒受到向下的磁场力，则可知磁极I是__________极，理由是___________________________________．
14．如图所示，纸面内有一矩形导体闭合线框，边长大于边长，置于垂直纸面向里、边界为的匀强磁场外，线框两次匀速地完全进入磁场，两次速度大小相同，方向均垂直于。第一次边平行进入磁场，线框上产生的热量为，通过线框导体横截面积的电荷量为；第二次边平行于进入磁场，线框上产生的热量为，通过线框导体横截面的电荷量为，则______（选填“”、“”或“”），______（选填“”、“”或“”）。
15．有一个100匝的线圈，在4s内穿过它的磁通量从0.1Wb均匀增加到0.2Wb，则线圈中的感应电动势大小为_________V；线圈的总电阻是10Ω，通过线圈的电流是_______A。
16．如图是一种风速仪示意图，试回答下列问题：
（1）有水平风吹来时磁体如何转动？（自上往下看）____________。（填“顺时针”或“逆时针”）
（2）当条形磁体转到图示位置（与线圈轴线平行）时，电流计的示数________________（填“最大”或“最小”）
17．如图所示，L是一个带铁芯的电感线圈，R为纯电阻，两条支路的直流电阻相等．A1和A2是完全相同的两个双偏电流表，当电流从“+”接线柱流入电流表时指针向右偏，反之向左偏．在开关K合上到电路稳定前，电流表A1的偏角________电流表A2的偏角，A1指针向________偏，A2指针向________偏；电路稳定后，再断开开关K，在断开K后的短时间内，A1的偏角________ A2的偏角，A1指针向________偏，A2指针向________偏．（选填“左”、“右”、“大于”、“等于”或“小于”）
18．如图所示，阻值为R的金属棒从图示ab位置分别以v1、v2的速度沿光滑导轨（电阻不计）匀速滑到a′b′位置，若v1∶v2=1∶2，则在这两次过程中回路的电流I1∶I2=___________，产生的热量Q1∶Q2=___________，通过任一截面的电荷量q1∶q2=___________，外力的功率P1∶P2=___________
三、解答题
19．如图所示，两平行的光滑金属导轨安装在一倾角为α的光滑绝缘斜面上，导轨间距为L，电阻忽略不计且足够长，以宽度为d的有界匀强磁场垂直于斜面向上，磁感应强度为B．另有一长为2d的绝缘杆将一导体棒和一边长为d（d＜L）的正方形线框连在一起组成的固定装置，总质量为m，导体棒中通有大小恒为I的电流．将整个装置置于导轨上，开始时导体棒恰好位于磁场的下边界处．由静止释放后装置沿斜面向上运动，当线框的下边运动到磁场的上边界MN处时装置的速度恰好为零．重力加速度为g．
（1）求刚释放时装置加速度的大小；
（2）求这一过程中线框中产生的热量；
（3）之后装置将向下运动，然后再向上运动，经过若干次往返后，最终整个装置将在斜面上作稳定的往复运动．求稳定后装置运动的最高位置与最低位置之间的距离．
20．如图所示，垂直于纸面的匀强磁场磁感应强度为B。纸面内有一正方形均匀金属线框abcd，其边长为L，总电阻为4R，ad边与磁场边界平行。从ad边刚进入磁场直至bc边刚要进入的过程中，线框在向左的拉力作用下以速度v匀速运动，求：
（1）感应电动势的大小E。
（2）拉力做功的功率P。
（3）ab边产生的焦耳热Q。
21．如图所示，MN与PQ是两条水平放置彼此平行的金属导轨，质量m=0.2kg，电阻r=0.5Ω的金属杆ab垂直跨接在导轨上，匀强磁场的磁感线垂直于导轨平面，导轨左端接阻值R=2Ω的电阻，理想电压表并接在R两端，导轨电阻不计。t=0时刻ab受水平拉力F的作用后由静止开始向右做匀加速运动，ab与导轨间的动摩擦因数μ=0.2。第4s末，ab杆的速度为v=1m/s，电压表示数U=0.4V。取重力加速度g=10m/s2。
（1）在第4s末，判断ab杆中的电流方向，并求出ab杆产生的感应电动势和受到的安培力各为多大；
（2）若第4s末以后撤去拉力，分析ab杆的加速度和速度如何变化；
（3）若第4 s末以后，ab杆做匀速运动，整个过程拉力的最大值为多大；
（4）若第4 s末以后，拉力的功率保持不变，ab杆能达到的最大速度为多大。
22．如图，ef、gh为水平放置的足够长的平行光滑导轨，导轨间距为L = 1m，导轨左端连接一个R = 2Ω的电阻，将一根质量为0.2kg、电阻r = 1Ω的金属棒cd垂直地放置导轨上，且与导轨接触良好，导轨的电阻不计，整个装置放在磁感应强度为B = 2T的匀强磁场中，磁场方向垂直于导轨平面向下。现对金属棒施加一水平向右的拉力F，使棒从静止开始向右运动。求：
（1）若施加的水平外力恒为F = 8N，则金属棒达到的稳定速度v1是多少？
（2）若施加的水平外力的功率恒为P = 12W，则金属棒达到的稳定速度v2是多少？
（3）若施加的水平外力的功率恒为P = 12W，则金属棒从开始运动到速度v3 = 2m/s的过程中电阻R产生的热量为6.4J，则该过程所需的时间是多少？
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．B
2．C
3．D
4．D
5．C
6．C
7．C
8．D
9．D
10．B
11．A
12．C
13． S 由左手定则判断电流方向c→d，从而电流是b→a，根据右手定则，磁感线垂直穿过手心，I为S极
14．
15． 2.5 0.25
16． 逆时针 最小
17． 小于 右 右 等于 右 左
18． 1∶2 1∶2 1∶1 1∶4
19．（1）；（2）BILd－4mgdsinα；（3）
20．（1）；（2）；（3）
21．（1）b到a，0.5V，0.1N；（2）见解析；（3）0.55N；（4）1.08m/s
22．（1）6m/s；（2）3m/s；（3）
