第十八章 电功率
第二节 电功率（第二课时）

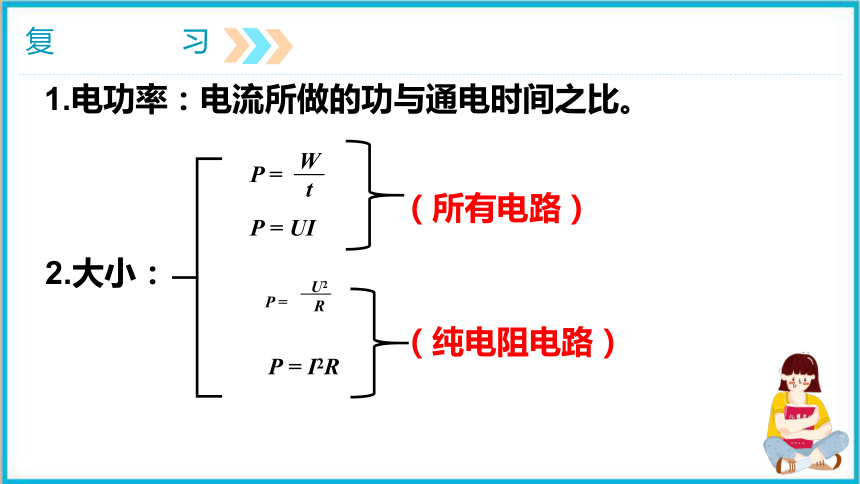

复习
1.电功率：电流所做的功与通电时间之比。
2.大小：
（纯电阻电路）
（所有电路）
P = UI
P = I2R
P =
U2
R
P =
W
t

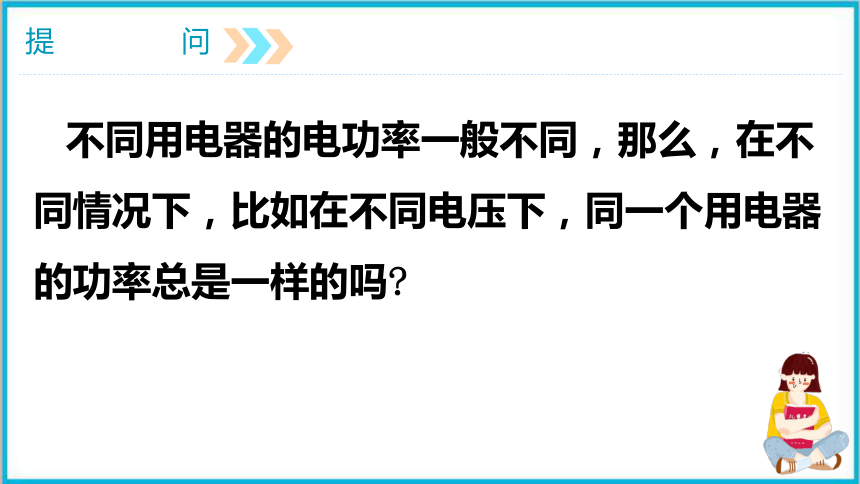

提问
　　不同用电器的电功率一般不同，那么，在不同情况下，比如在不同电压下，同一个用电器的功率总是一样的吗

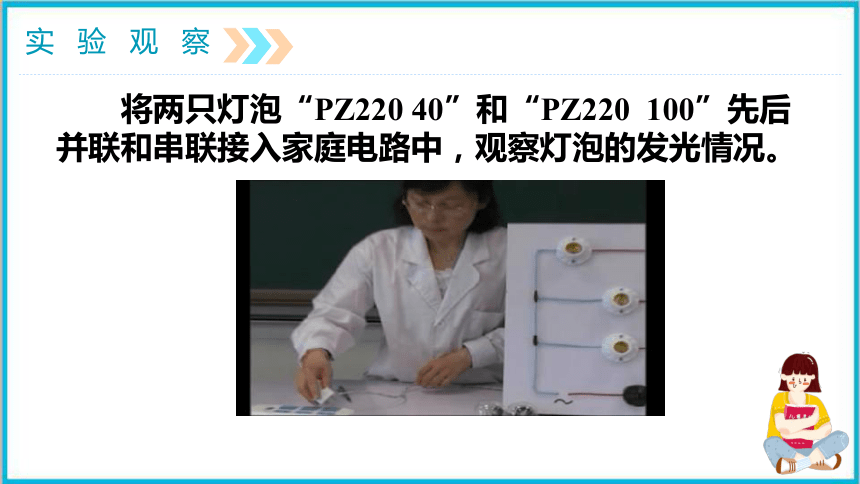

实验观察

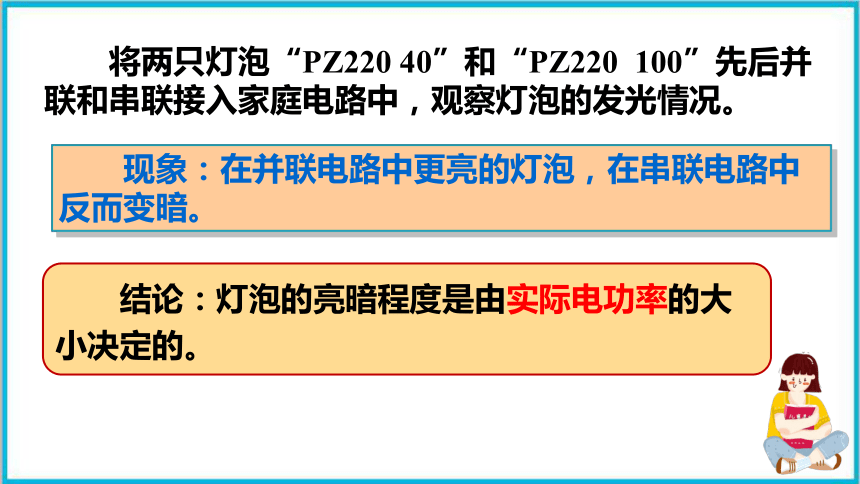

　　将两只灯泡“PZ220 40”和“PZ220 100”先后并联和串联接入家庭电路中，观察灯泡的发光情况。
　　将两只灯泡“PZ220 40”和“PZ220 100”先后并联和串联接入家庭电路中，观察灯泡的发光情况。
　　结论：灯泡的亮暗程度是由实际电功率的大小决定的。
　　现象：在并联电路中更亮的灯泡，在串联电路中反而变暗。

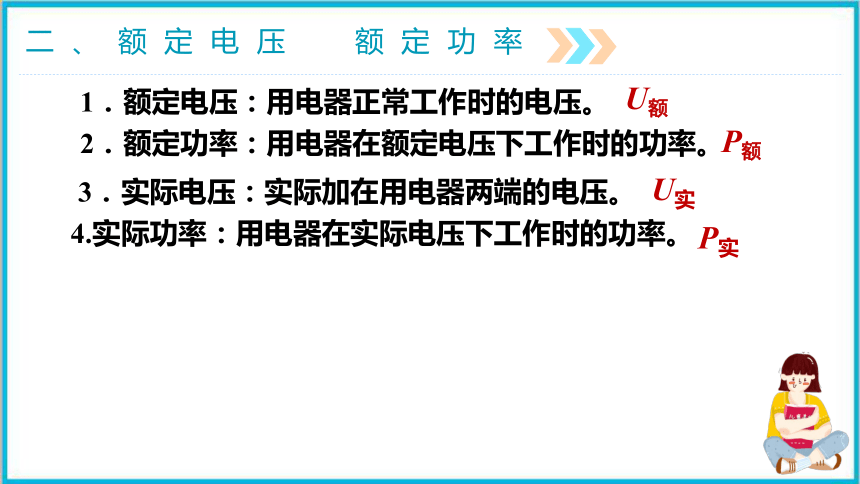

二、额定电压 额定功率
　　1．额定电压：用电器正常工作时的电压。
　　2．额定功率：用电器在额定电压下工作时的功率。
　 3．实际电压：实际加在用电器两端的电压。
　4.实际功率：用电器在实际电压下工作时的功率。
P实
P额
U额
U实
二、额定电压 额定功率
认识家用电器的铭牌，理解其中的含义。
“220V” 是它的额定电压；
“100W” 是该灯泡在额定电压220V工作时的额定功率。
①白炽电灯
二、额定电压 额定功率

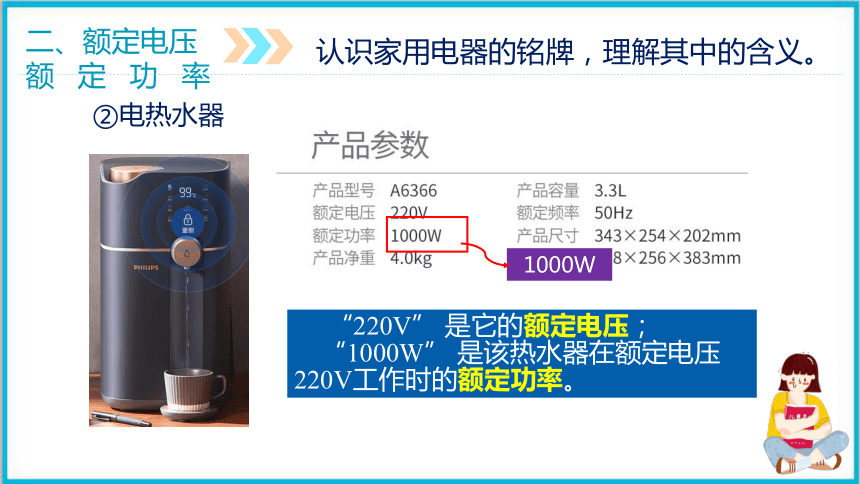

②电热水器
“220V” 是它的额定电压；
“1000W” 是该热水器在额定电压220V工作时的额定功率。
1000W
认识家用电器的铭牌，理解其中的含义。
二、额定电压
额定功率
认识家用电器的铭牌，理解其中的含义。

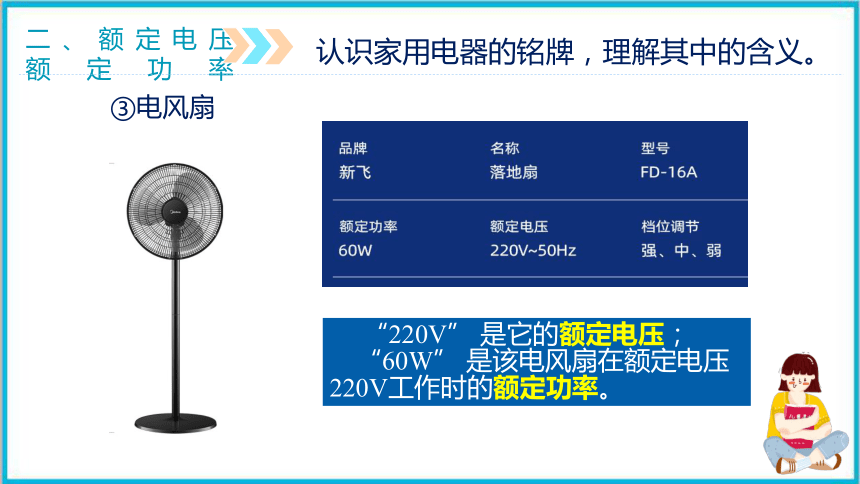

③电风扇
“220V” 是它的额定电压；
“60W” 是该电风扇在额定电压220V工作时的额定功率。
5.“PZ 220~40”
二、额定电压 额定功率
PZ：普通照明
220：额定电压220V
40：额定功率40W
【注意】每一个用电器一旦生产出来其额定电压、额定功率就已经确定，且只有一个，并标在铭牌上。
二、额定电压 额定功率
　　U实 = U额，则 P实 = P额；用电器正常工作。
　　U实 > U额，则 P实 > P额；可能烧毁用电器。
　　U实 < U额，则 P实 < P额；用电器不能正常工作。
6.实际功率与额定功率的关系：
【注意】（1）实际功率随实际电压的改变而改变。
（2）灯的亮暗程度由实际功率决定。
典例分析
例1.一盏“220V 100W”的灯，求：
（1）灯正常发光时的电流；
（2）灯正常发光时的电阻；
（3）当灯两端的电压为110V时，灯的实际功率多大？
【注意】（1）已知实际电压，要求实际功率，先算电阻 ，再根据 。
=
R
P额
U额2
U实2
P实=
R
（2）U实 = U额，则 P实 = P额
二、额定电压 额定功率
7.灯的发光情况：
（1）灯正常发光，直接看额定功率，额定功率大的，灯越亮；
（2）灯不正常发光：
①两灯串联，电阻越大，灯越亮；
②两灯并联，电阻越小，灯越亮；
典例分析
例2.将一只标有“6 V 3 W”的灯泡L与电阻R串联，接入电压为 9 V的电路中，灯泡恰好正常发光，求：
（1）灯泡L的阻值； （2）电阻消耗的功率。
典例分析
例3.灯L1“6V　3W”，灯L2“6 V　9 W”。把它们串联在电路中，要使其中一盏灯正常发光，加在电路两端的电压 V。
典例分析
例4.灯L1“6V　3W”，灯L2“9 V　9 W”。把它们并联在电路中，要使其中一盏灯正常发光，加在电路两端的电压 V。
课堂检测
1．某白炽灯铭牌上标有“220 V　40 W”的字样，关于这盏白炽灯的说法正确的是( )　　　　　　　　　　
A．该灯只能在220 V的电压下工作
B．该灯工作时的电功率一定为40 W
C．该灯正常工作时的电流为5.5 A
D．该灯正常工作时的电阻为1 210 Ω
D
课堂检测
2．小明做作业时，发现电灯忽明忽暗，原因是( )
A．灯泡的实际电压发生了改变
B．灯泡的额定功率发生了改变
C．灯泡的额定电压发生了改变
D．灯泡烧坏了
A
课堂检测
3．(6分)(教材P95T3改编)一只标有“6 V　3.6 W”字样的灯泡，此灯泡正常工作时的电流是_________A，如果将该灯泡接到电压是3 V的电源上，该灯泡的实际功率是__________W，此时灯丝的电阻是________Ω。(设灯丝电阻不随温度变化而变化)
0.6
0.9
10
课堂检测
4．(6分)(教材P95T3改编)一只标有“6 V　3.6 W”字样的灯泡，此灯泡正常工作时的电流是_________A，如果将该灯泡接到电压是3 V的电源上，该灯泡的实际功率是__________W，此时灯丝的电阻是________Ω。(设灯丝电阻不随温度变化而变化)
0.6
0.9
10
