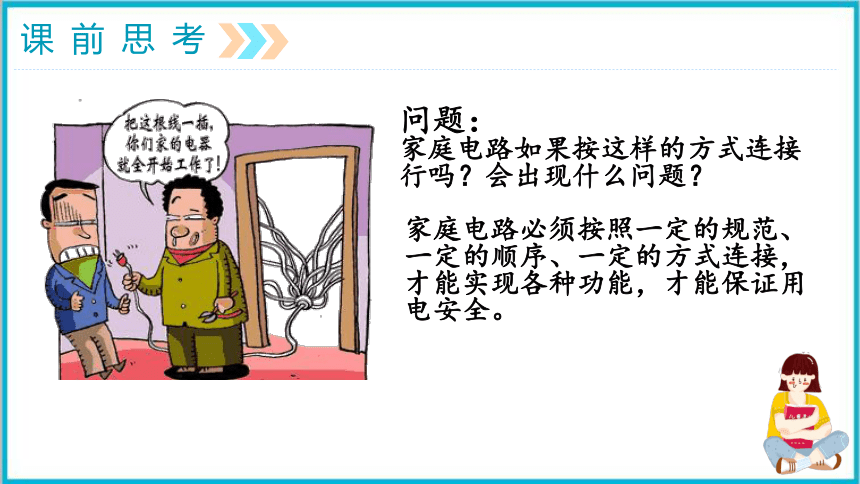

课前思考
问题：
家庭电路如果按这样的方式连接行吗？会出现什么问题？
家庭电路必须按照一定的规范、一定的顺序、一定的方式连接，才能实现各种功能，才能保证用电安全。

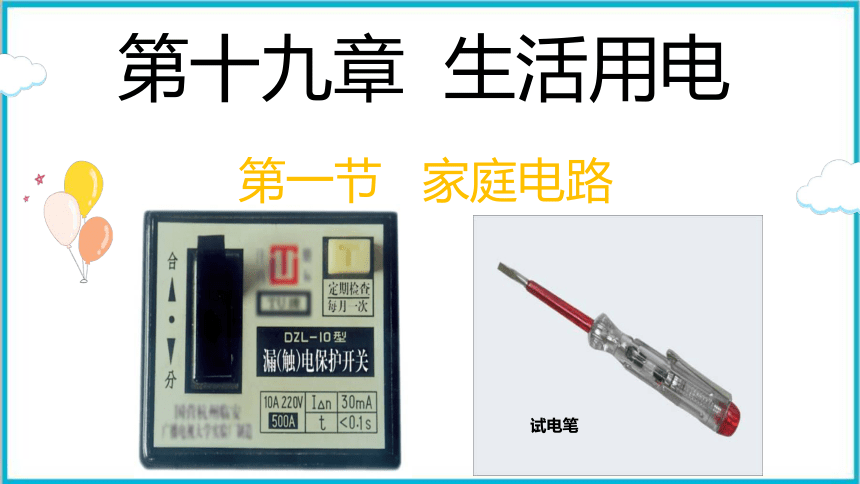

第十九章 生活用电
第一节 家庭电路
试电笔

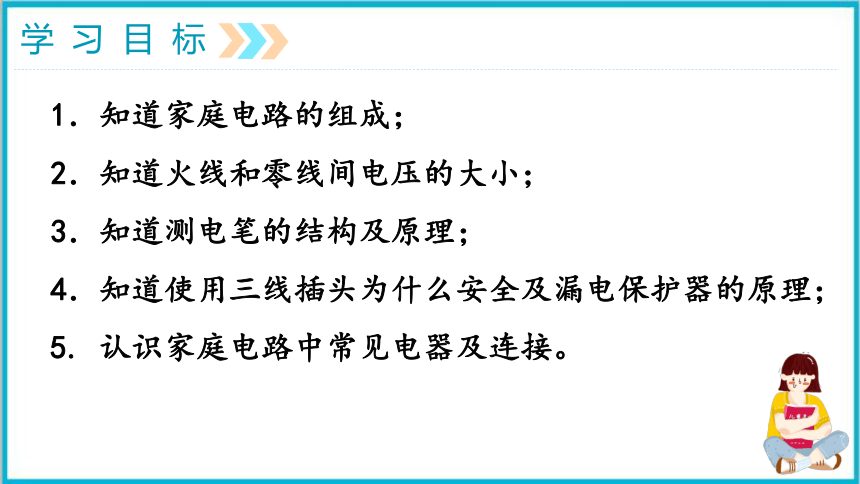

学习目标
太阳
1．知道家庭电路的组成；
2．知道火线和零线间电压的大小；
3．知道测电笔的结构及原理；
4．知道使用三线插头为什么安全及漏电保护器的原理；
5. 认识家庭电路中常见电器及连接。
一、家庭电路的组成
由进户线、电能表、总开关、保险装置、用电器、插座,导线等组成。
一、家庭电路的组成

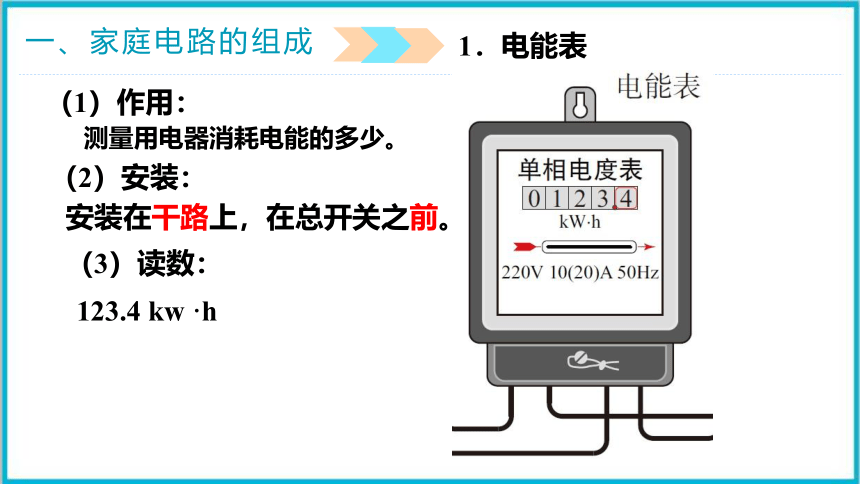

1．电能表
（1）作用：
（2）安装：
　　测量用电器消耗电能的多少。
安装在干路上，在总开关之前。
123.4 kw ·h
（3）读数：
一、家庭电路的组成

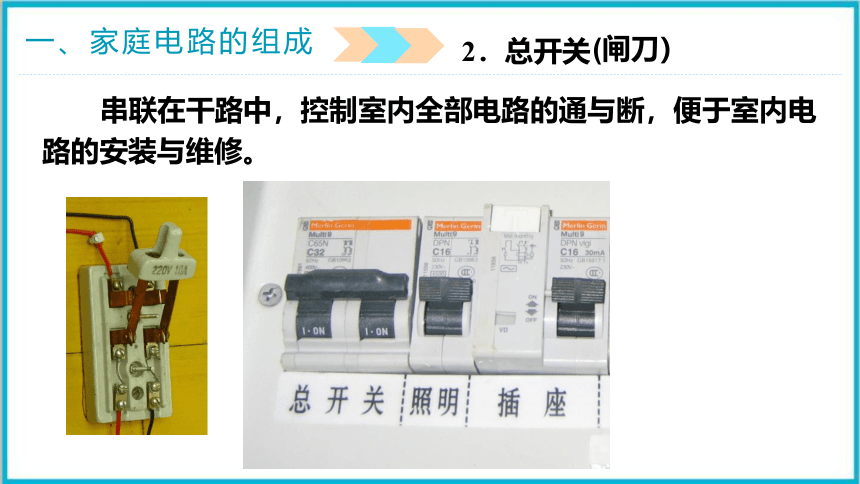

2．总开关
串联在干路中，控制室内全部电路的通与断，便于室内电路的安装与维修。
(闸刀）
一、家庭电路的组成

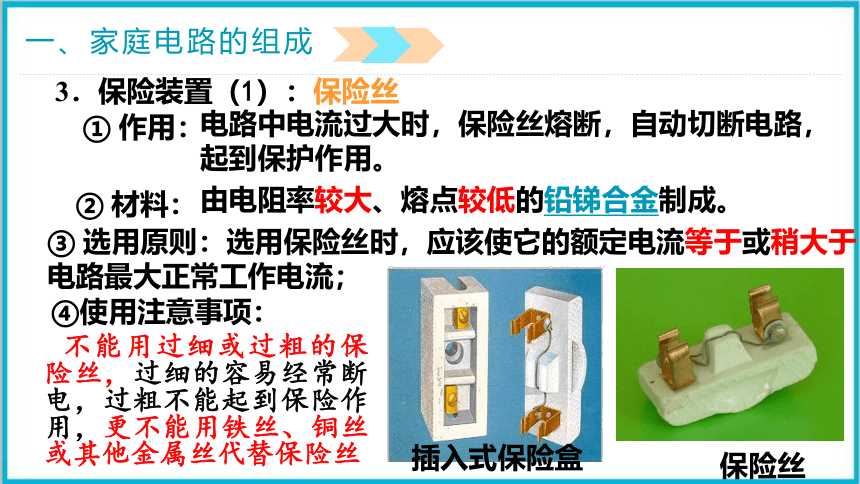

3．保险装置（1）：保险丝
　　① 作用：
② 材料：
③ 选用原则：选用保险丝时，应该使它的额定电流等于或稍大于电路最大正常工作电流；
电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。
由电阻率较大、熔点较低的铅锑合金制成。
插入式保险盒
保险丝
④使用注意事项：
不能用过细或过粗的保险丝，过细的容易经常断电，过粗不能起到保险作用，更不能用铁丝、铜丝或其他金属丝代替保险丝
一、家庭电路的组成
空气开关

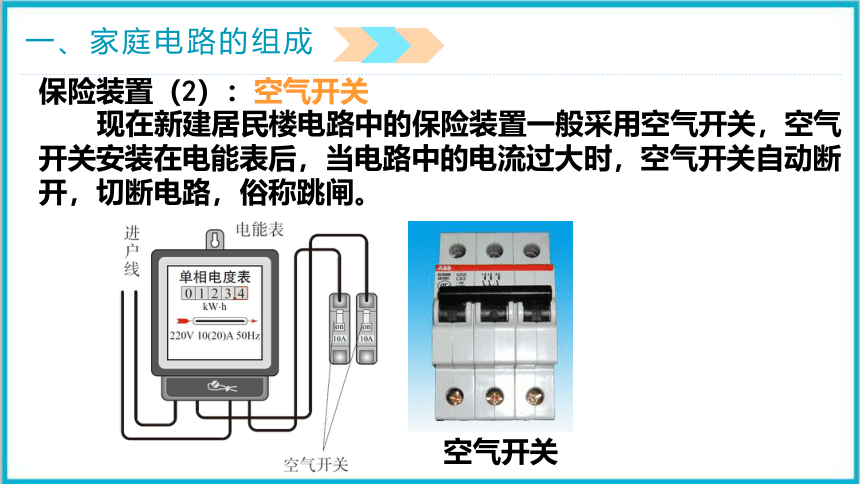

保险装置（2）：空气开关
现在新建居民楼电路中的保险装置一般采用空气开关，空气开关安装在电能表后，当电路中的电流过大时，空气开关自动断开，切断电路，俗称跳闸。
一、家庭电路的组成
漏电保护器的作用：
如果站在地上的人不小心接触了火线，电流从火线经过人体流入大地时，漏电保护器会切断电流，对人身起到保护作用。
保险装置（3）：漏电保护器
一、家庭电路的组成
想一想
空气开关和漏电保护器在电路中分别起什么作用？这样安装有什么好处？
二、火线和零线
1.火线和零线
火线
零线
大地
0 V
220 V
220 V
　　用试电笔！
试电笔
　　如何辨别火线和零线？
二、火线和零线
2．试电笔
　　（1）作用：辨别火线和零线。
　　（2）构造：
氖管
电阻
笔尖（金属）
金属笔卡
弹簧
二、火线和零线
　　（3）使用方法:
用手接触金属笔卡、笔尖接触被测电路。若氖管发光，则接触的是火线，否则为零线。
正确使用试电笔
二、火线和零线
二、火线和零线
观察下面家庭电路组成图
问题1：各个用电器之间什么形式的连接？
二、火线和零线
3.用电器、开关、插座：
（1）灯泡：
（2）开关：与被控制的用电器串联，接火线
问题2：火线出来先接灯，还是先接开关？
二、火线和零线
问题3：火线接在灯泡的顶端还是螺纹处？
二、火线和零线
3.用电器、开关、插座：
（1）灯泡：
（2）开关：与被控制的用电器串联，接火线
（3）插座：
两孔：左零右火
三孔：左零右火上接地
第三孔接地原因：
防止由于绝缘皮破损，使用电器金属外壳带电，使人触电
三、三孔插座
有金属外壳的用电器一定要接地，接地线与用电器的金属外壳相连，使用三孔插座。
三、三孔插座
三孔插座的作用
a.当家用电器漏电或因火线破损与外壳接触时，会使外壳带电，这时人接触外壳会发生触电
b.外壳接地后，即使外壳带电，也会从接地线流走，人接触外壳不会触电
课堂小结
家庭电路
一、组成：
火线零线
进户线、电能表、总开关、保险盒、插座、用电器、导线等
保险丝
空气开关
1、用试电笔辨别火线和零线
保险装置
三、
漏电保护器：
电流过大时，自动切断电路
电流经过人体流入大地时，自动切断电路
四、
2、火线与零线、火线与地线之间的电压为220V
3、零线与地线之间的电压为0V
五、
线路连接
1、用电器与插座并连接入电路
2、控制用电器的开关接在该用电器与火线之间
3、插座接线方法：左零右火、上接地
二、
保险丝:由电阻率大、熔点低的铅锑合金制成。
课堂练习
⑴电能表、闸刀开关、保险丝应_____在干路上。
⑵保险丝应该接在_______上。
⑶插座与电灯是_____。
⑷图中的电灯与控制灯的开关是_____，且开关应接在_____上。
⑸螺口灯泡的螺旋一定要接在_____上。
1.
串联
火线
并联
串联
火线
零线
课堂练习
2.如图是家庭电路的示意图，请把该电路连接完整:
课堂练习
3.小亮发现教室中一个开关可以同时控制两盏额定电压为220V的灯，并且这两盏灯能正常发光，请你在图中画出电路的正确连接情况．
课堂练习
4.将图中的开关、电灯、插座和保险丝连成家庭电路，其中开关控制电灯，插座准备接大功率用电器。
插座
零线
火线
地线
保险丝
开关
课堂练习
5、关于家庭电路，下列说法中不正确的是（ ）
A、电能表用来显示用户所用的电能，应安装在干路上
B、保险丝安装在总开关后，当电路中有大电流通过时会熔断
C、开关与用电器并联
D、总开关千万不能倒装，其静触头应在上面
C
课堂练习
6、小强同学在学习安装照明电路时，由于操作不规范，导致开关中两个接线柱接到了一起，这样产生的后果是（ ）
A、灯不能正常发光
B、保险丝迅速熔断
C、开关依然起作用
D、灯总是亮着
D
