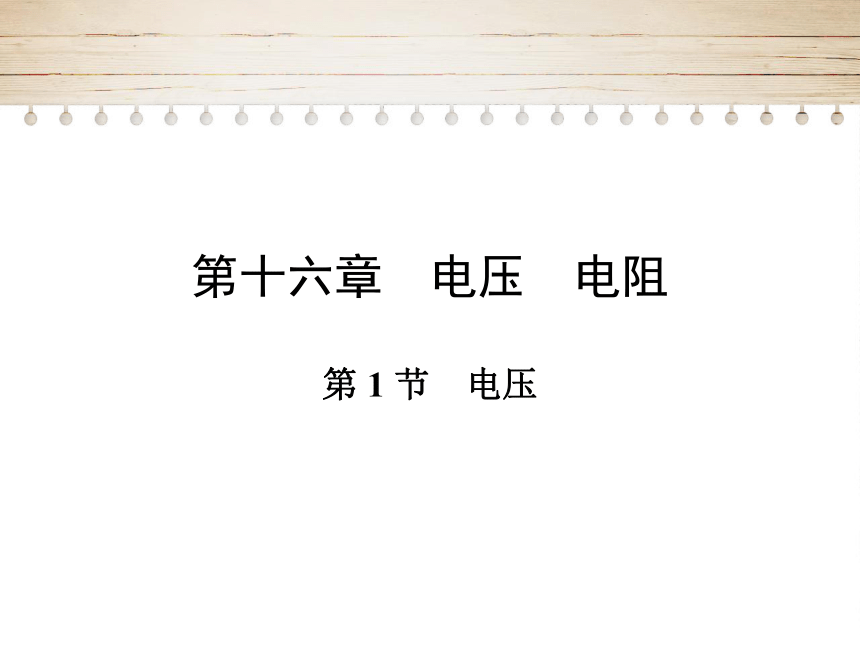

第十六章　电压　电阻
第 1 节　电压
引入新课
自然界的现象千奇百怪，无所不有，很多动物也有发电的本领，像电鳐和电鳗，简直可以说是“水中的发电机”。电鳐和电鳗是怎样捕食的？它有什么秘密武器？
探究新知

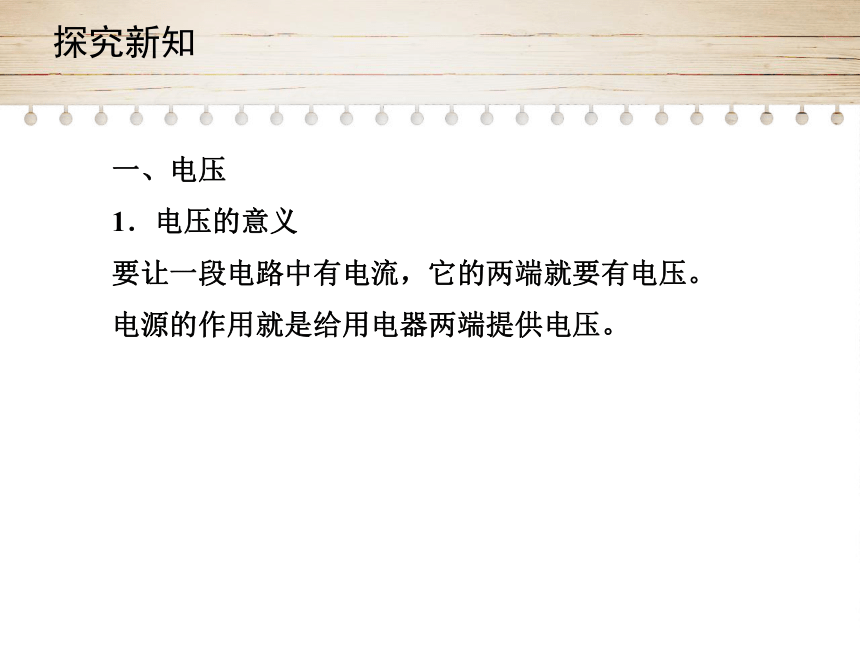

一、电压
1．电压的意义
要让一段电路中有电流，它的两端就要有电压。
电源的作用就是给用电器两端提供电压。
探究新知
2．电压的单位：
国际单位制单位：伏特（Volt） ，简称伏（ V ）。
常用单位：千伏（kV）；毫伏（mV）。
换算：1 kV =1×103 V；1 V =1×103 mV。
探究新知

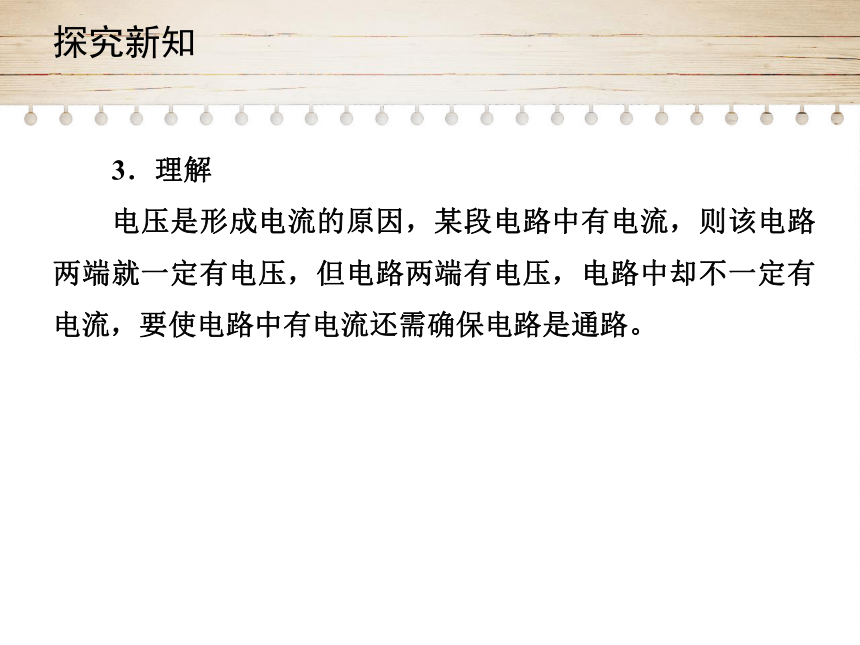

3．理解
电压是形成电流的原因，某段电路中有电流，则该电路两端就一定有电压，但电路两端有电压，电路中却不一定有电流，要使电路中有电流还需确保电路是通路。
探究新知

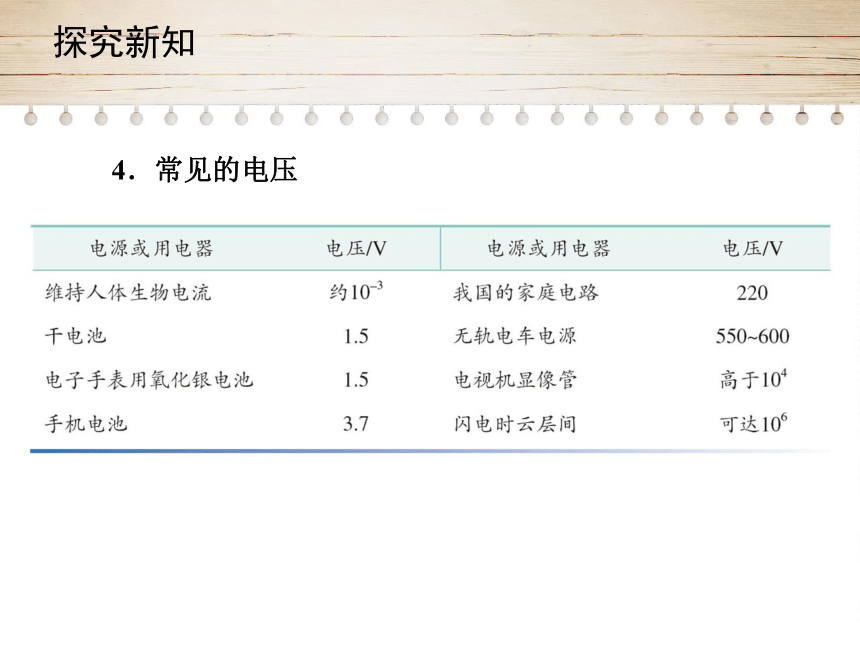

4．常见的电压
探究新知

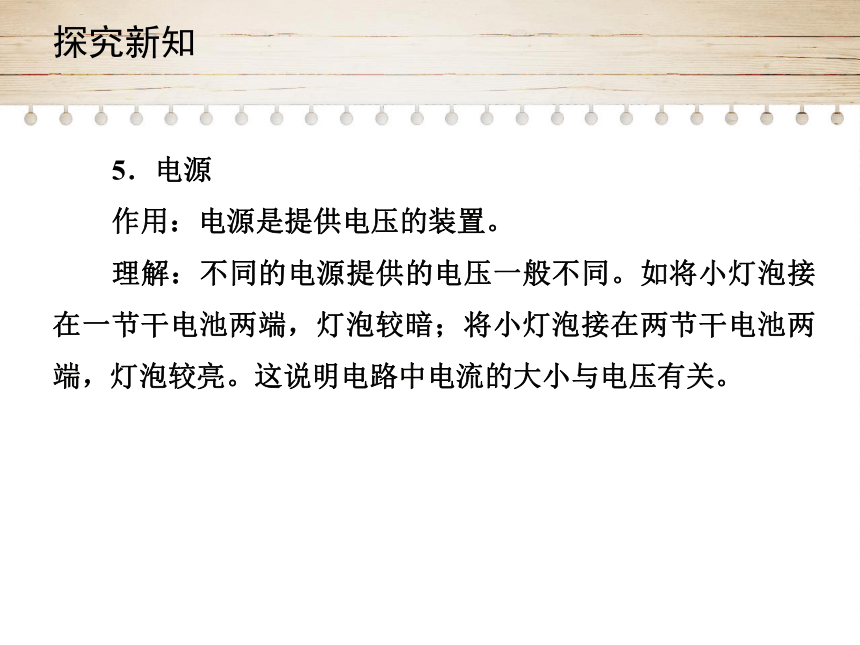

5．电源
作用：电源是提供电压的装置。
理解：不同的电源提供的电压一般不同。如将小灯泡接在一节干电池两端，灯泡较暗；将小灯泡接在两节干电池两端，灯泡较亮。这说明电路中电流的大小与电压有关。
探究新知
二、电压的测量
测量电压大小的工具叫做电压表。它在电路中的符号是 。
探究新知

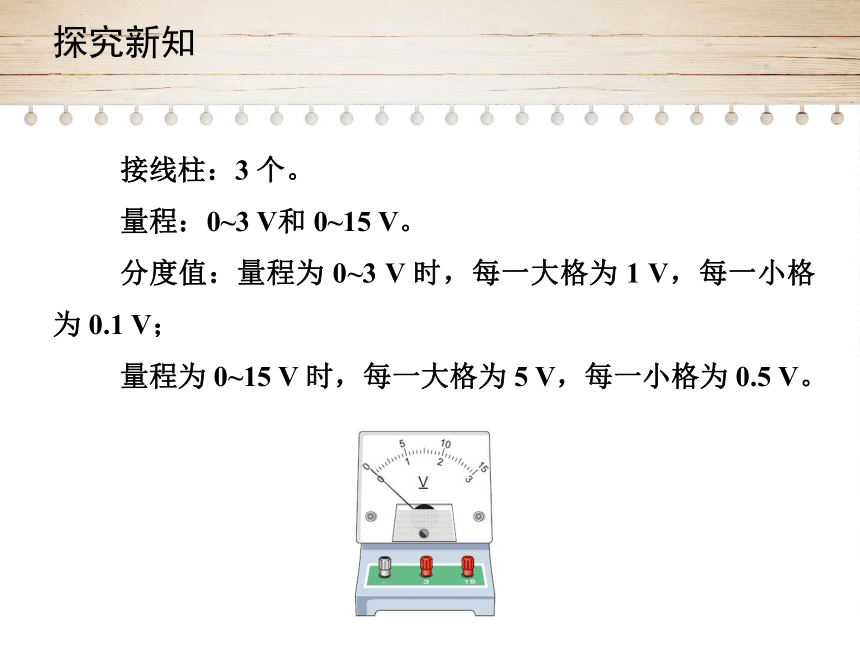

接线柱：3 个。
量程：0~3 V和 0~15 V。
分度值：量程为 0~3 V 时，每一大格为 1 V，每一小格为 0.1 V；
量程为 0~15 V 时，每一大格为 5 V，每一小格为 0.5 V。
探究新知
实验探究：练习使用电压表
1．电压表的连接
V
探究新知
说明：用直流电压表测量某元件两端的电压时，应与这个元件并联。应该使标有“－”的接线柱靠近电源的负极，另一个接线柱靠近电源的正极。所用量程的最大测量值必须大于被测电路两端的电压。
在预先不知道被测电压大约值的情况下，如果判定被测电压不会超出 15 V，可以先用最大测量值为 15 V 的量程；如果测得的电压不超过 3 V，为提高读数的准确性，可以改用最大测量值为 3 V 的量程进行测量。
探究新知
2．电压表的读数
第一步：看量程，知道每一个大格表示多少伏；
第二步：看最小分度值，知道每一个小格表示多少伏；
第三步：读数。
探究新知
3．示例
量程：0~15 V
一大格：5 V
一小格：0.5 V
示数：12.5 V
探究新知
量程：0~3 V
一大格：1 V
一小格：0.1 V
示数：1.0 V
探究新知
4．电压表和电流表的对比分析
探究新知
电压表 电流表
用途 测电压 测电流
符号
连接方式 与被测用电器并联，在电路中电压表处可看作断路 与被测用电器串联，在电路中相当于导线
与电源连接 能直接接在电源的两极上 不能直接接在电源的两极上
V
A
不同点
探究新知
相同点
（1）使用前：明确电表的量程、分度值、指针是否指零。
（2）使用时：让电流从正接线柱流入，从负接线柱流出。
（3）量程的选取原则：在保证待测电压、电流不超出其量程的情况下，尽可能地选择小量程；无法判断待测电压、电流大小时，先用“试触法”估测，再选择合适的量程。
（4）读数：读数方法相同。
归纳总结
巩固练习
1．电压的表示符号 ，国际单位制单位是＿＿＿＿，用字母＿＿＿＿表示。
2．（1）一节干电池的电压是＿＿＿＿伏＝＿＿＿＿毫伏。
（2）我国家庭电路的电压是＿＿＿＿伏＝＿＿＿＿千伏。
U
伏特
V
1.5
1500
0.22
220
巩固练习
3．如图所示，要使电压表测灯 L2 两端的电压，正确的电路图是（　　）。
D
A
B
C
D
巩固练习
4．关于电压表的使用，正确的是（　　）。
A．电压表不能直接测量电源电压，否则会烧坏
B．尽可能选大的量程，以免损坏电压表
C．经试触后，被测电压不超过小量程时，应选用较小量程
D．电压表接入电路时，不用考虑“＋”“－”接线柱的接法
C
