空间几何体的三视图

课件29张PPT。
空间几何体的三视图 题西林壁 苏轼 横看成岭侧成峰
远近高低各不同
不识庐山真面目

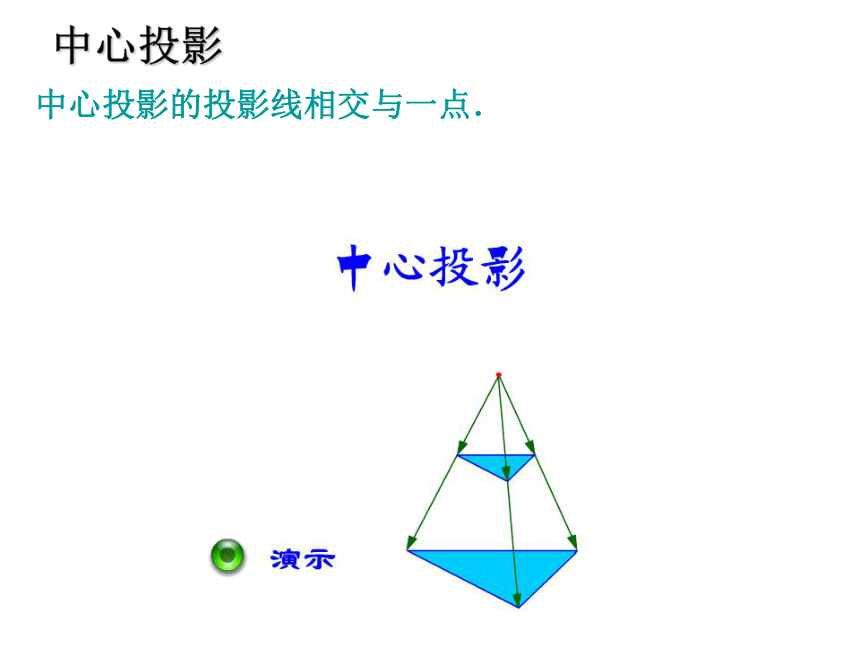

只缘身在此山中皮影戏表演手影表演 在不透明物体后面的屏幕上留下影子的现象叫做投影．其中，光线叫做投影线，留下物体影子的屏幕叫做投影面． 投射线可自一点发出，也可是一束与投影面成一定角度的平行线，这样就使投影法分为中心投影和平行投影 预备知识中心投影中心投影的投影线相交与一点．平行投影斜投影正投影平行投影平行投影的投影线互相平行．盛大的阅兵式汽车设计图纸问题1：什么是三视图？就是从三个不同的方向看一个物体，一般是从正前方、左侧面和正上方，然后描绘三张所看到的正投影图，即为三视图. 从正前方看到的投影图形，称为正视图。 从正上方看到的投影图形，称为俯视图。 从左侧面看到的投影图形，称为侧视图。（左视图）俯视图正视图侧视图三视图的形成原理．讨论：①这个长方体的三视图分别是什么形状的？②正视图、侧视图和俯视图的长方形的长宽高分别为多少厘米？③正视图和侧视图中有没有相同的线段？正视图和俯视图呢？侧视图和俯视图呢？问题2：如何作出几何体的三视图？正侧高平齐俯侧宽相等正俯长对正5cm3cm4cm探究柱、锥、台、球的三视图正视图侧视图俯视图 如图，圆柱的正视图和侧视图都是长方形，俯视图是圆。圆柱的三视图 画出如图4.2.7所示正四棱锥的三视图。例2解：正四棱锥的三视图如图正视图侧视图俯视图4.2.71.分析从几何体的正前方、正左方、正上方所看到的正投影图。
2.按照“长对正、高平齐、宽相等”作出对应的三视图。
位置：正视图 侧视图
俯视图
点评：如何作出空间几何体的三视图？3.作图时能看见的轮廓线和棱用实线表示，
不能看见的用虚线表示。问题3：你能识别三视图吗？例3.你能说出下列三视图对应的几何体名称吗？（1） （2）正视图正视图侧视图俯视图正视图侧视图俯视图解：
（1）是个圆台。正视图正视图侧视图俯视图练习二想象一下它的三视图从正面看我变我变下列三视图中表示的是哪个几何体？正视图侧视图俯视图投影平行投影中心投影斜投影正投影小结 拓展三视图
正(主)视图——从正面看到的图
侧(左)视图——从左面看到的图
俯视图——从上面看到的图
画物体的三视图时,要符合如下原则:
位置：正视图 侧视图
俯视图
大小：长对正,高平齐,宽相等.小结 拓展作业：作出这个几何体的三视图．心有多大舞台就有多大只要努力一切皆有可能谢谢大家
