电能 电功
九年级下册 RJ
初中物理
第十八章 第1节

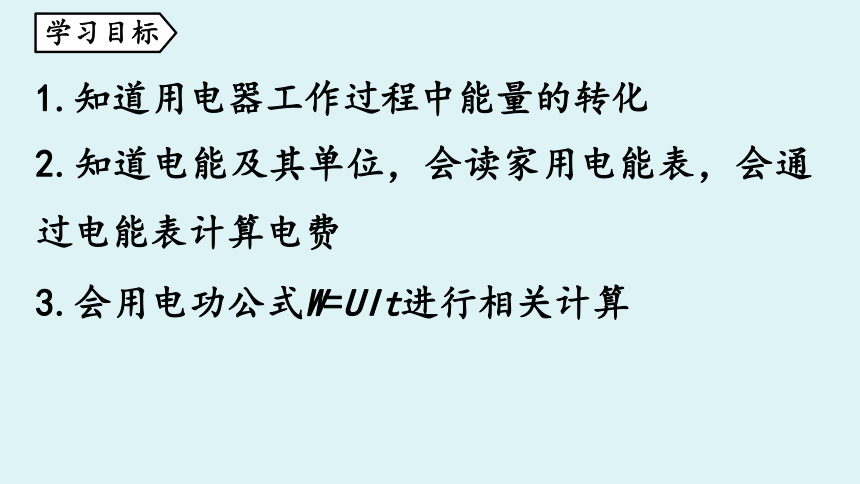

1.知道用电器工作过程中能量的转化
3.会用电功公式W=UIt进行相关计算
2.知道电能及其单位，会读家用电能表，会通过电能表计算电费
化学能转化为内能
那么我们日常生活中常见的电灯、电动车等的能量是如何转化的呢？
机械能转化为内能
知识点 1 电能

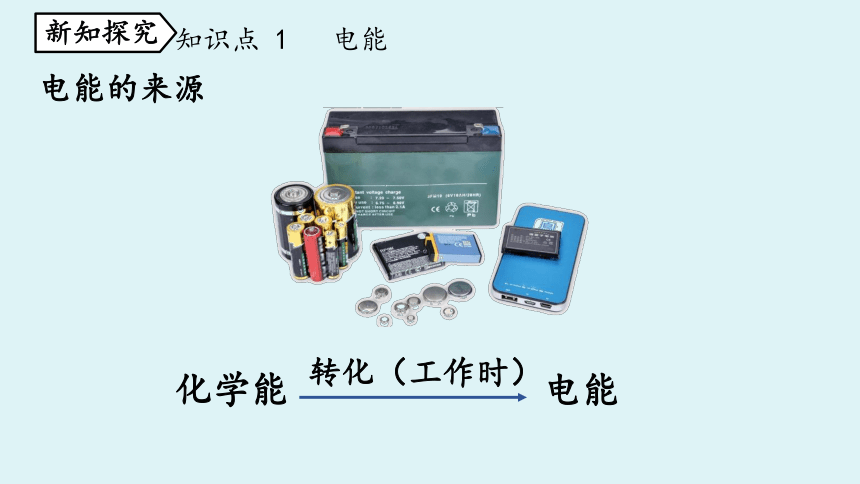

电能的来源
化学能
转化（工作时）
电能

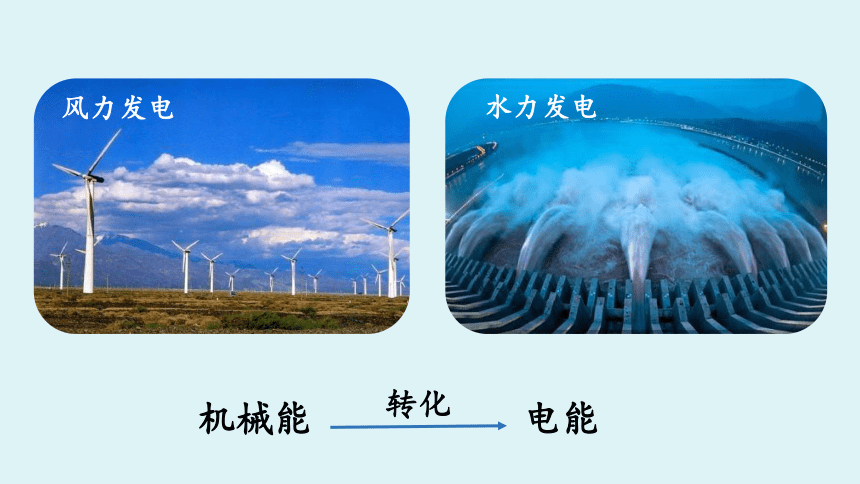

风力发电
水力发电
机械能
转化
电能
机械能
转化
电能

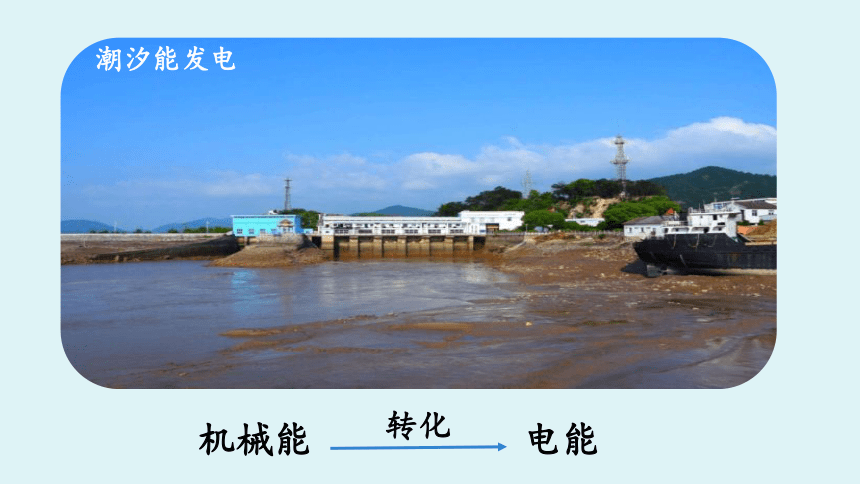

潮汐能发电

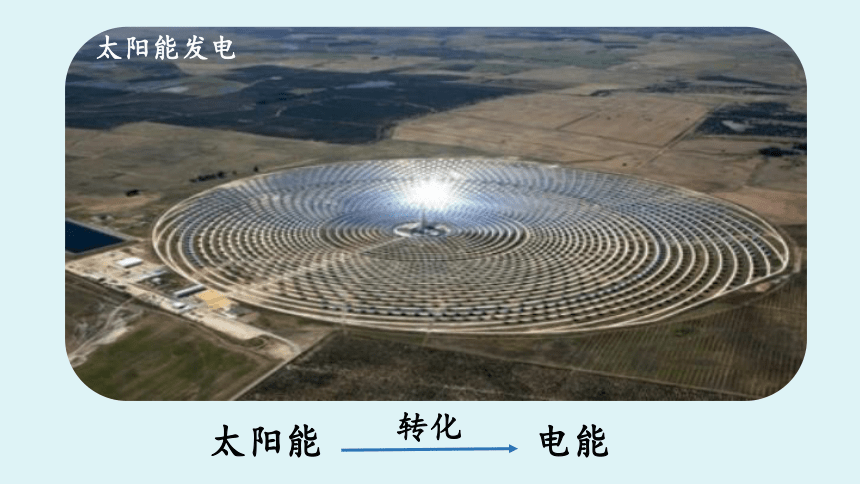

太阳能发电
太阳能
转化
电能
火力发电
化学能
转化
内能
转化
转化
机械能
电能

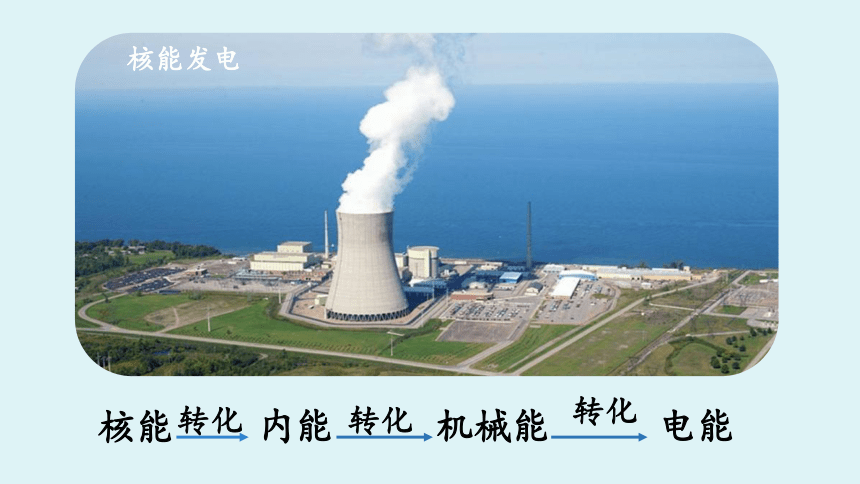

核能发电
核能
转化
内能
转化
转化
机械能
电能
用电器

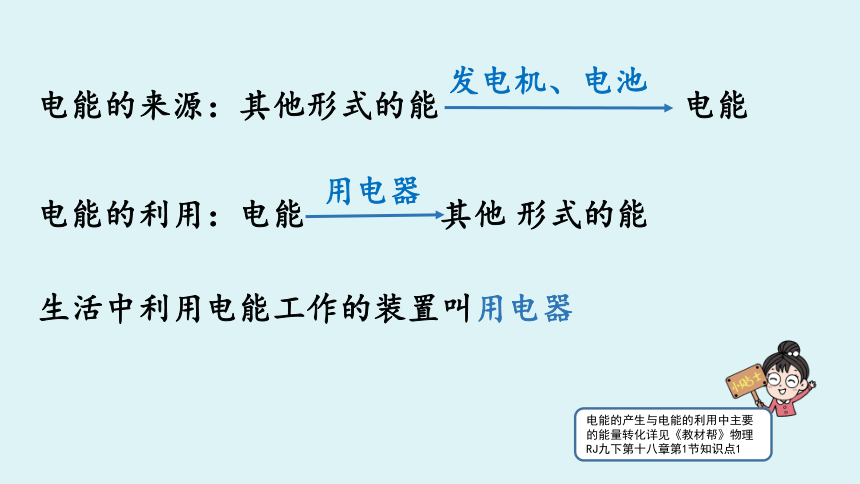

电能的来源：其他形式的能 电能
电能的利用：电能 其他 形式的能
发电机、电池
生活中利用电能工作的装置叫用电器
电能的产生与电能的利用中主要的能量转化详见《教材帮》物理RJ九下第十八章第1节知识点1
电能的单位
（1）国际单位：
焦耳，简称焦，符号—J
（2）常用单位：
千瓦时，符号—kW·h，俗称“度”
（3）换算关系：
1kW·h = 3.6 × 106J
1kW·h =
1000W ×3600s
3.6 × 106W·s
=
= 3.6 × 106J
手机的电池能反复充电、放电使用，可以节约资源、保护环境。充满电的手机工作时，电池是将储存的________能转化为______能后，手机内的一些元件才能进一步将电能转化为声能和光能。
电
化学
知识点 2 电能的计量
电能表（也叫电度表）
一个月消耗了多少电能？
计量
（1）作用：计量用电器一段时间内消耗的电能。
计量方法
①两次示数相减：
上月示数
本月示数
W=W2－W1
=1469.5 kW·h －1387.5 kW·h
= 82 kW·h
“kW·h”表示这个电能表上示数的单位是千瓦时。
N
“N r/kW·h”—— 每消耗1kW·h的电能，电能表上的转盘转过 N 转。
(每转1转消耗的电能是 kW·h)
1
N
W= kW·h
②转盘转的圈数n：
“220V”表示这个电能表应该在220V的电路中使用。
“10（40）A”指这个电能表的标定电流为10A，额定最大电流为40A。电能表工作时的电流不应超过40A。
“360r/kW·h”指接在这个电能表上的用电器，每消耗1kW·h的电能，电能表的转盘转过360转。
“50Hz”指这个电能表在频率为50Hz的交流电路中使用。
电子式
电子IC卡式
“Nimp/(kW·h)”—— 每消耗1kW·h的电能，电能表上的脉冲灯闪 N 次。
(每闪1次消耗的电能是 kW·h)
某同学家里上月底抄表时，电能表的示数为 ；本月底抄表时，电能表的示数为 。该家庭本月用电________度，合___________J，若电费价格为0.57元/度，则应付电费______元。
140.0
5.04×108
79.80
9698.9度-9558.9度=140度=140×3.6×
=5.04×J 0.57元/度×140度=79.8元
火力发电
消耗大量煤炭
环境污染
思考：
各类用电器将电能转化为其他形式的能是如何实现的呢？
小球下落：
重力势能→动能
搓手取暖：
机械能→内能
转化
电能
机械能
电流做功，输出动能
电流做功，水的内能增加
转化
电能
内能
知识点 3 电功
1.含义：电能转化为其他形式的能的过程就是电流做功的过程。
转化
内能
机械能
化学能
光能
电能
电流做功的多少跟电流的大小、电压的高低、通电时间的长短都有关系。
加在用电器两端的电压越高、通过的电流越大、通电时间越长，电流做功就越多。
W = U I t （普遍适用）
V A s
计算公式：
J
1J = 1 V·A·s
W = U I t （普遍适用）
公式：
（纯电阻电路）
W = t = I2Rt
U2
R
有一只小灯泡的两端加2V电压时电流是0.1A，它在这种情况下通电1min，电流做了多少功（ ）
A.0.2J B.0.2度 C.12J D.12度
U=2V
I=0.1A
t=1min
C
W=UIt=2V×0.1A×1×60s=12J
错解：
(1) W = UIt = 2V×0.1 A×1 min = 0.2J
(2) W = UIt = 2V×0.1 A×1 min = 0.2kW · h
没有进行单位换算，或者单位错误
电能表
电功
来源
计量
计算
电能
定义式:W=UIt
推导式:W=U2t/R=I2Rt
（适用于纯电阻电路）
电子式
机械式
其他形式的能
1.（2021·长沙中考）家住长沙县乡村的李老师在自家房子的屋顶上安装了一组太阳能电池板，电池板既能发电又能防屋顶漏水，夏季光照充足发电量大时，还能将剩余的电能并入电网。太阳能电池作为一种新能源产品，具有宽广的前景。太阳能电池板工作时将太阳能转化为______能，太阳能的优点是______________________（写出一点即可）。
电
清洁无污染；来源广泛
2.某同学家中电能表在4月底的读数是 ，5月底的读数是 ，这个月他家里的用电器消耗的电能是_______kW·h，合__________J；该同学家5月份应付电费______元(按每度电均价0.5元计算)。
40
1.44×108
20
电能表计数器上前后两次读数之差，就是这段时间内的用电量。
读本月用电量为40.0 kW·h=40.0×3.6×106J = 1.44×108J，电费为0.5元/度×40度=20元。
3.下列措施中不属于节约用电的是( )
A.电视机不用时切断电源
B.离开教室时随手关灯
C.夏天用空调时把温度调得很低
D.用节能灯代替白炽灯
C
4.华为某款手机锂电池上面标明电压为3.7V，容量为3000mA·h，则它充满电后储存的电能为_______J；该手机的待机电流为15 mA，则该手机的最长待机时间为 h。
39960
200
锂电池充满电后储存的电能为
W=UIt=3.7 V×3 A×3600 s=39960 J；
该手机的最长待机时间为
t=W/(UI)=39960 J/(3.7V×15×10-3A)=720000 s=200 h
或t=3000mA·h/15mA=200h。
