安全用电
九年级下册 RJ
初中物理
第十九章 第3节

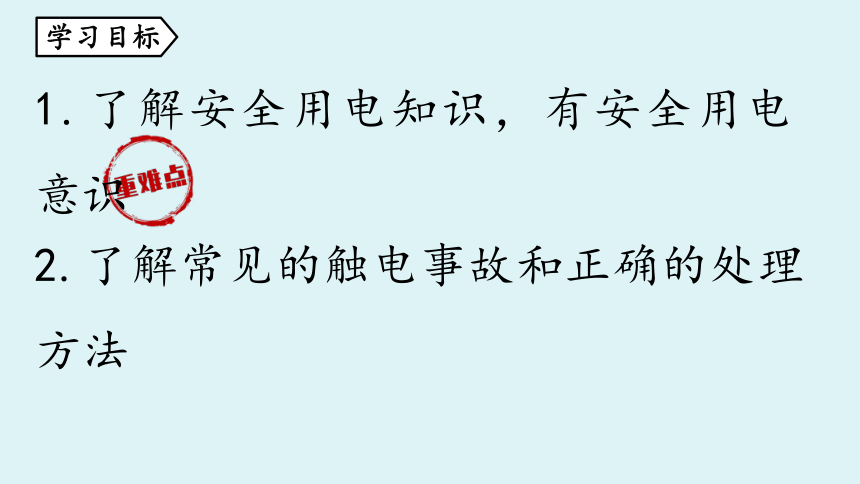

1.了解安全用电知识，有安全用电意识
2.了解常见的触电事故和正确的处理方法

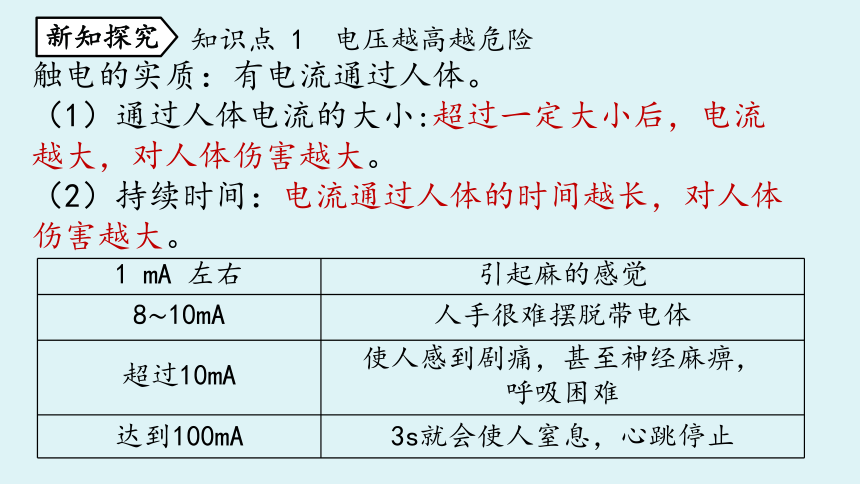

知识点 1 电压越高越危险
触电的实质：有电流通过人体。
（1）通过人体电流的大小:超过一定大小后，电流越大，对人体伤害越大。
（2）持续时间：电流通过人体的时间越长，对人体伤害越大。
1 mA 左右 引起麻的感觉
8~10mA 人手很难摆脱带电体
超过10mA 使人感到剧痛，甚至神经麻痹，
呼吸困难
达到100mA 3s就会使人窒息，心跳停止
I =　　
U
R
一定
越大
越大

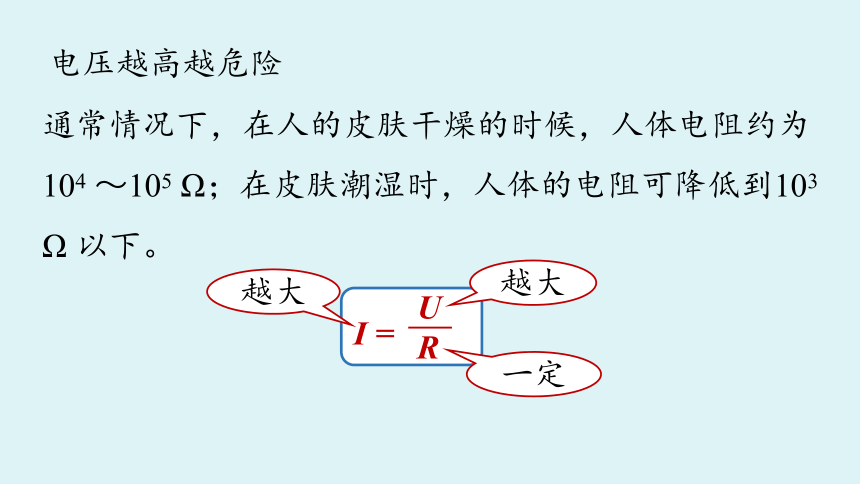

电压越高越危险
通常情况下，在人的皮肤干燥的时候，人体电阻约为104 ～105 Ω；在皮肤潮湿时，人体的电阻可降低到103 Ω 以下。

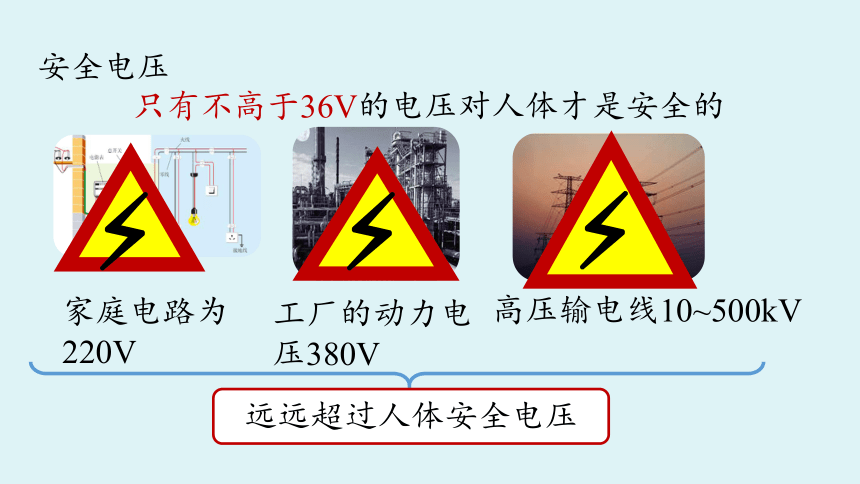

高压输电线10~500kV
工厂的动力电压380V
远远超过人体安全电压
只有不高于36V的电压对人体才是安全的
家庭电路为220V



安全电压

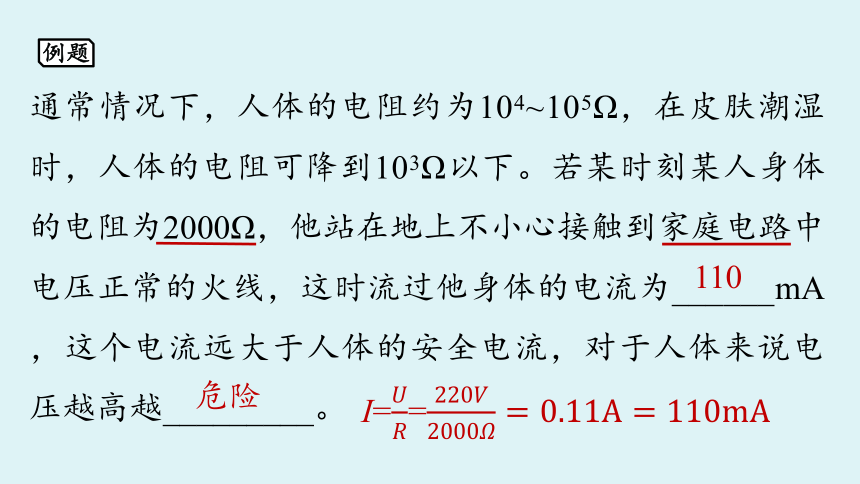

通常情况下，人体的电阻约为104~105Ω，在皮肤潮湿时，人体的电阻可降到103Ω以下。若某时刻某人身体的电阻为2000Ω，他站在地上不小心接触到家庭电路中电压正常的火线，这时流过他身体的电流为______mA，这个电流远大于人体的安全电流，对于人体来说电压越高越_________。
110
危险
I==
知识点 2 常见的触电事故

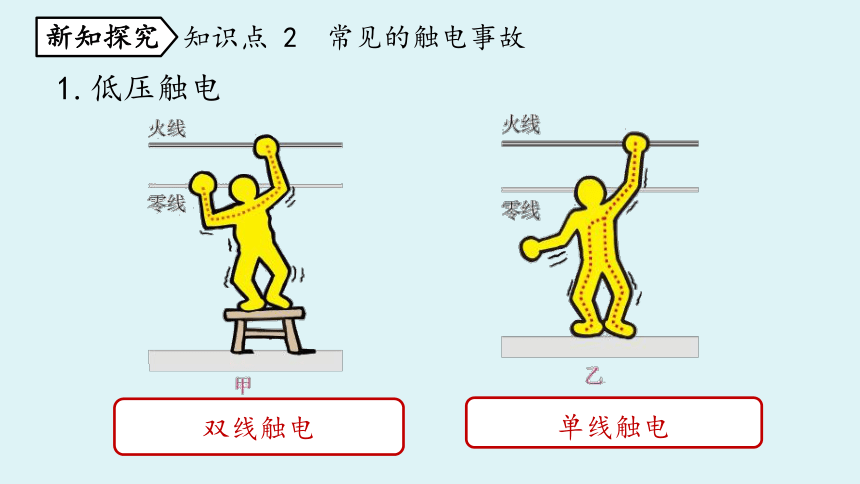

1.低压触电
双线触电
单线触电
跨步电压触电
电弧触电

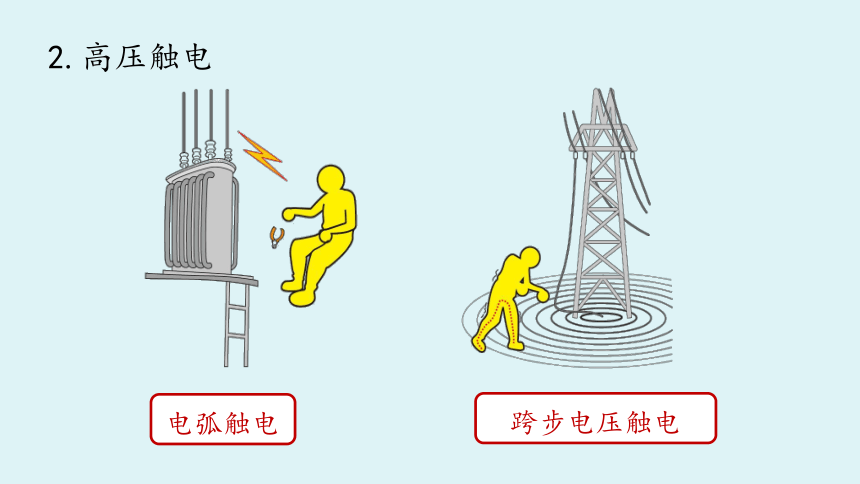

2.高压触电

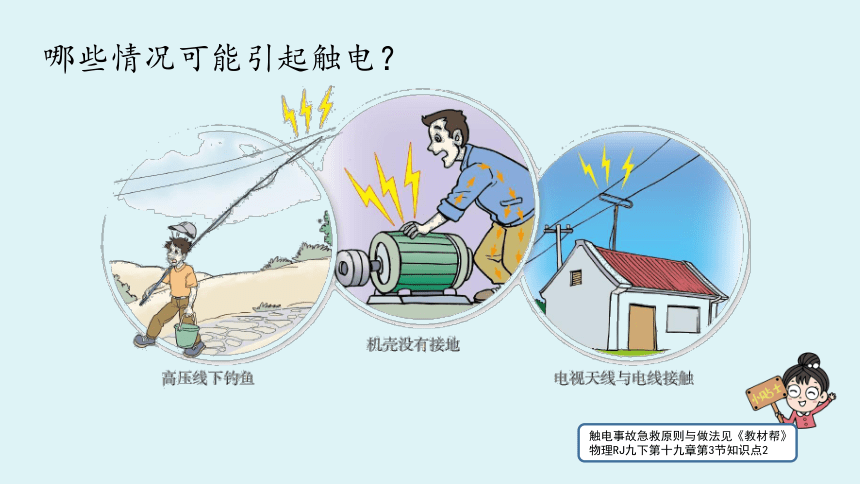

哪些情况可能引起触电？
触电事故急救原则与做法见《教材帮》物理RJ九下第十九章第3节知识点2

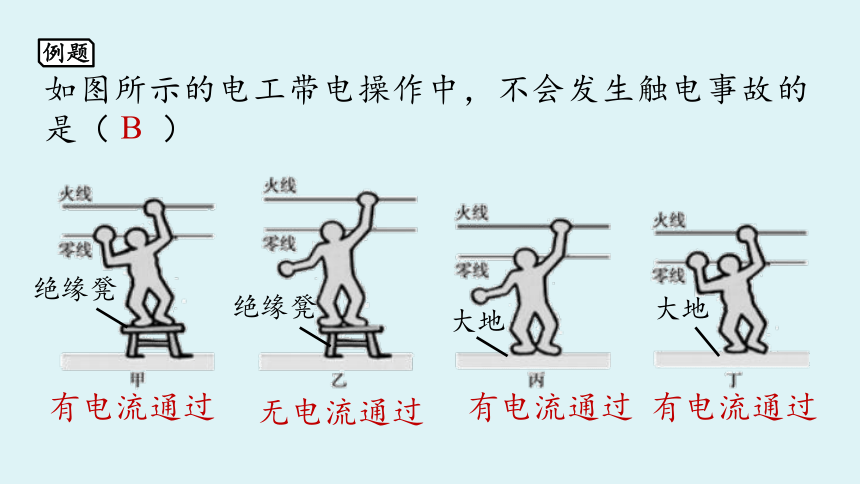

如图所示的电工带电操作中，不会发生触电事故的是（ ）
B
大地
大地
绝缘凳
绝缘凳
有电流通过
无电流通过
有电流通过
有电流通过
知识点 3 安全用电原则
1.家庭电路中防止触电的措施
开关必须接在火线上；
螺丝口灯泡，顶端重心金属块接火线；
有金属外壳的电器，外壳要接地。
（1）不接触低压带电体，不靠近高压带电体
2.日常生活中的安全用电原则
（2）更换灯泡、搬动电器前应断开电源开关
（3）不弄湿用电器，不损坏绝缘层　　
（4）保险装置、插座、导线、家用电器等达到使用寿命应及时更换
（2021·河南中考）“安全用电，警钟长鸣”，下列做法符合安全用电要求的是（　　）
手机充电器长期插在插座上
B. 用湿布擦拭工作的台灯
C.用电器着火时立即用水浇灭
D.人触电时立即切断电源
D
知识点 4 注意防雷
雷电是自然界所产生的一种大气放电现象，是由带电荷的雷云引起的。各种雷电现象中雷云对大地的放电只占少数，但一旦发生，可能带来严重的危害。
避雷针
作用：将电流通过避雷针引入大地，避免建筑物损坏
避雷线
避雷针的避雷原理见《教材帮》物理RJ九下第十九章第3节知识点4
户内：
（1）注意关闭门窗，防止雷电直击室内或者防止侧击雷和球雷的侵入；
（2）雷雨天气要断开电路的总开关并拔下插头；（3）不要在雷雨天气使用太阳能热水器
生活中的防雷
户外：
（1）不能在大树或者是孤立的高大建筑物底下避雨；
（2）不可以在户外用手机接打电话；（3）在旷野中遇到雷电，不要举着雨伞或者是扛着金属物，双脚并拢蹲下，尽可能地降低高度……
如图所示我国古代建筑上的屋脊中央常装有铜葫芦，其作用是（ ）
A.美观 B.相当于风铃
C.避邪 D.相当于避雷针
D
常见的触电事故
安全用电
注意防雷
安全用电原则
电压越高越危险
安全电压
1. (2021·湖南中考，双选）关于安全用电，下列说法正确的有（ ）
A.检修电路前切断电源
B.在电线上晾晒衣服
C.空气开关跳闸后，可立即合上
D.使用试电笔辨别零线和火线时，手应接触笔尾金属体
AD
找出跳闸原因并解决
容易触电
2. （2021·成都中考）关于家庭电路和安全用电，下列说法正确的是（　　）
A. 家庭电路中，各种用电器都是串联的
B. 空气开关跳闸后，只需重新闭合即可
C. 使用验电笔时，手不要接触笔尾金属体
D. 家用电器的金属外壳要接地，防止触电
D
要接触
找出跳闸原因并解决
并联
3. (2021·重庆中考A卷)下列关于电学知识说法正确的是（ ）
A.洗衣机使用三孔插座主要是为了防止雷击
B.使用测电笔时人手必须接触笔尾的金属体
C.验电器的金属箔片张开是因为带异种电荷
D.家庭电路中空气开关跳闸一定是发生短路
B
4．下列家庭用电的做法正确的是（ ）
D
A.导线直接插入插座
B.手拿测电笔金属杆
C.湿手拔插头
D.用电器外壳接地
