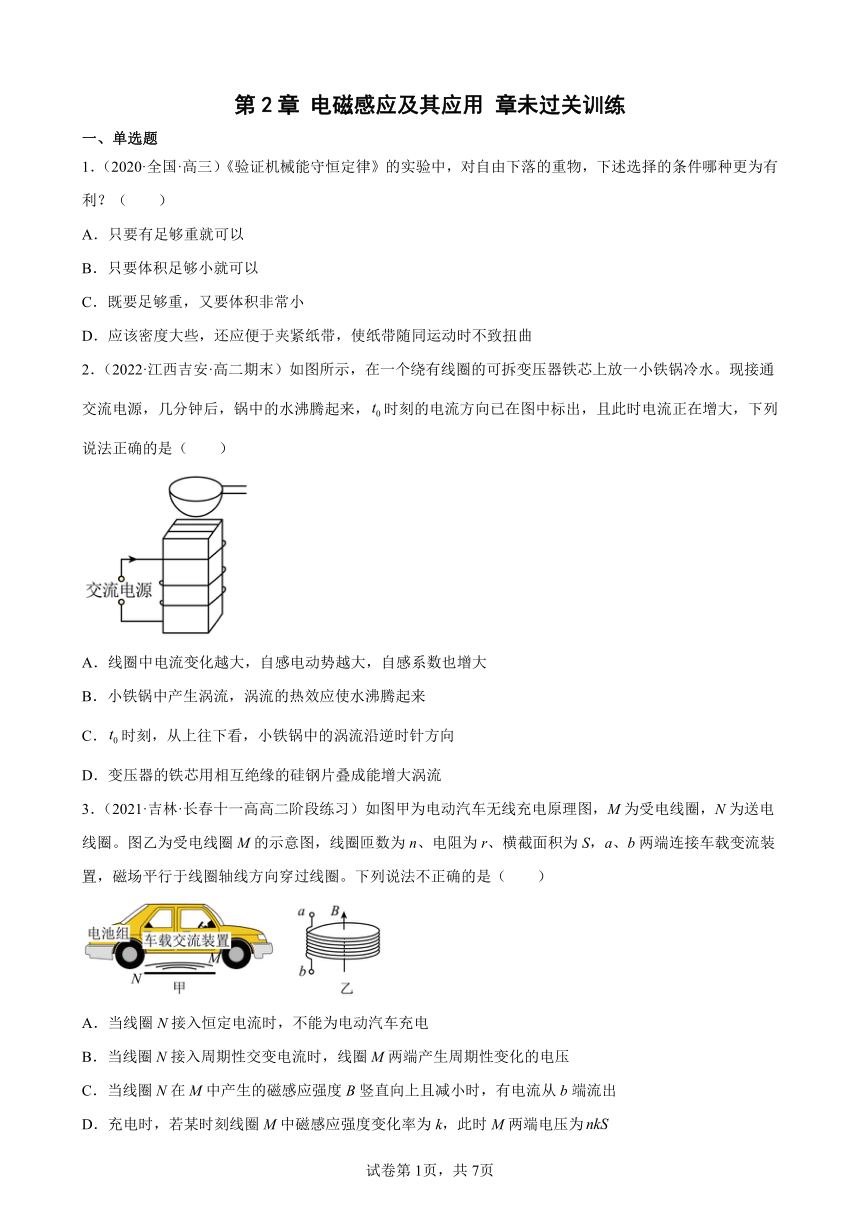

第2章 电磁感应及其应用 章未过关训练
一、单选题
1．（2020·全国·高三）《验证机械能守恒定律》的实验中，对自由下落的重物，下述选择的条件哪种更为有利？（　　）
A．只要有足够重就可以
B．只要体积足够小就可以
C．既要足够重，又要体积非常小
D．应该密度大些，还应便于夹紧纸带，使纸带随同运动时不致扭曲
2．（2022·江西吉安·高二期末）如图所示，在一个绕有线圈的可拆变压器铁芯上放一小铁锅冷水。现接通交流电源，几分钟后，锅中的水沸腾起来，时刻的电流方向已在图中标出，且此时电流正在增大，下列说法正确的是（　　）
A．线圈中电流变化越大，自感电动势越大，自感系数也增大
B．小铁锅中产生涡流，涡流的热效应使水沸腾起来
C．时刻，从上往下看，小铁锅中的涡流沿逆时针方向
D．变压器的铁芯用相互绝缘的硅钢片叠成能增大涡流
3．（2021·吉林·长春十一高高二阶段练习）如图甲为电动汽车无线充电原理图，M为受电线圈，N为送电线圈。图乙为受电线圈M的示意图，线圈匝数为n、电阻为r、横截面积为S，a、b两端连接车载变流装置，磁场平行于线圈轴线方向穿过线圈。下列说法不正确的是（　　）
A．当线圈N接入恒定电流时，不能为电动汽车充电
B．当线圈N接入周期性交变电流时，线圈M两端产生周期性变化的电压
C．当线圈N在M中产生的磁感应强度B竖直向上且减小时，有电流从b端流出
D．充电时，若某时刻线圈M中磁感应强度变化率为k，此时M两端电压为

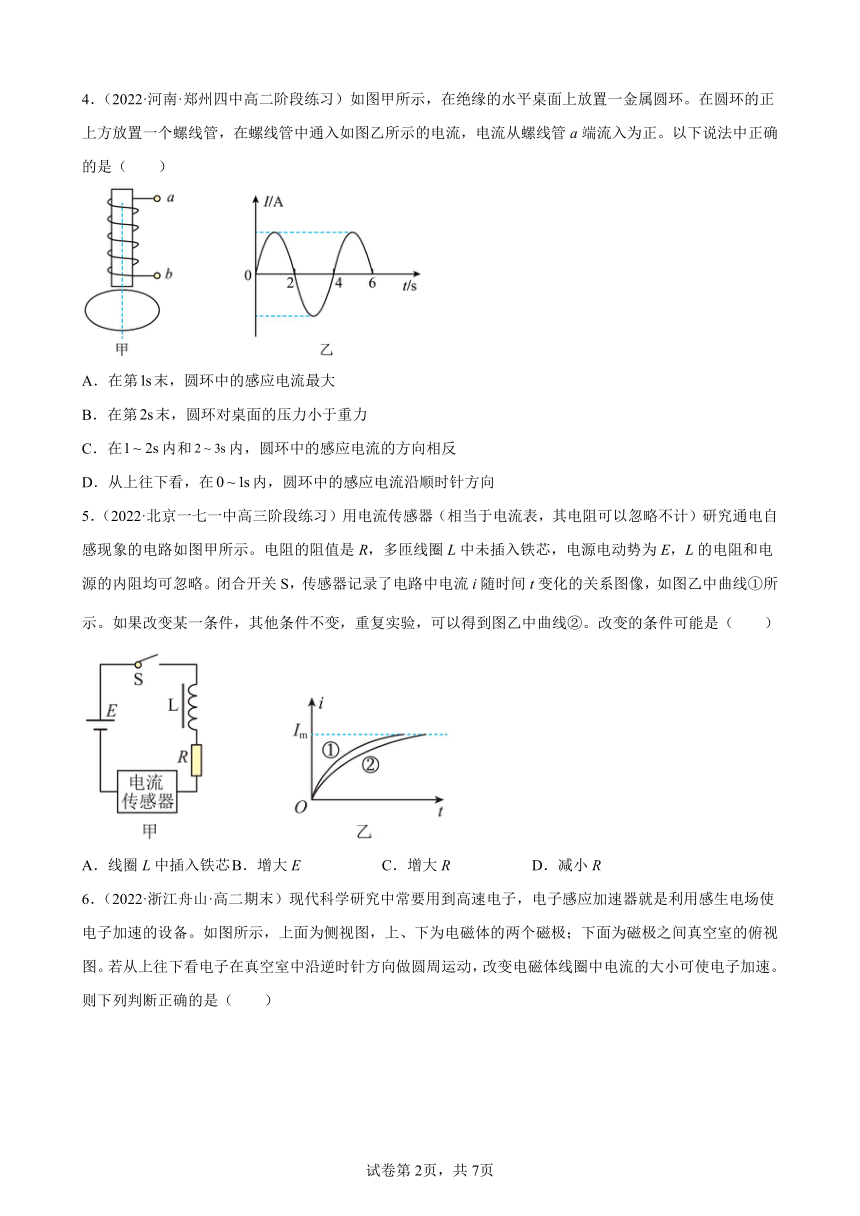

4．（2022·河南·郑州四中高二阶段练习）如图甲所示，在绝缘的水平桌面上放置一金属圆环。在圆环的正上方放置一个螺线管，在螺线管中通入如图乙所示的电流，电流从螺线管a端流入为正。以下说法中正确的是（　　）
A．在第末，圆环中的感应电流最大
B．在第末，圆环对桌面的压力小于重力
C．在内和内，圆环中的感应电流的方向相反
D．从上往下看，在内，圆环中的感应电流沿顺时针方向
5．（2022·北京一七一中高三阶段练习）用电流传感器（相当于电流表，其电阻可以忽略不计）研究通电自感现象的电路如图甲所示。电阻的阻值是R，多匝线圈L中未插入铁芯，电源电动势为E，L的电阻和电源的内阻均可忽略。闭合开关S，传感器记录了电路中电流i随时间t变化的关系图像，如图乙中曲线①所示。如果改变某一条件，其他条件不变，重复实验，可以得到图乙中曲线②。改变的条件可能是（ ）
A．线圈L中插入铁芯 B．增大E C．增大R D．减小R

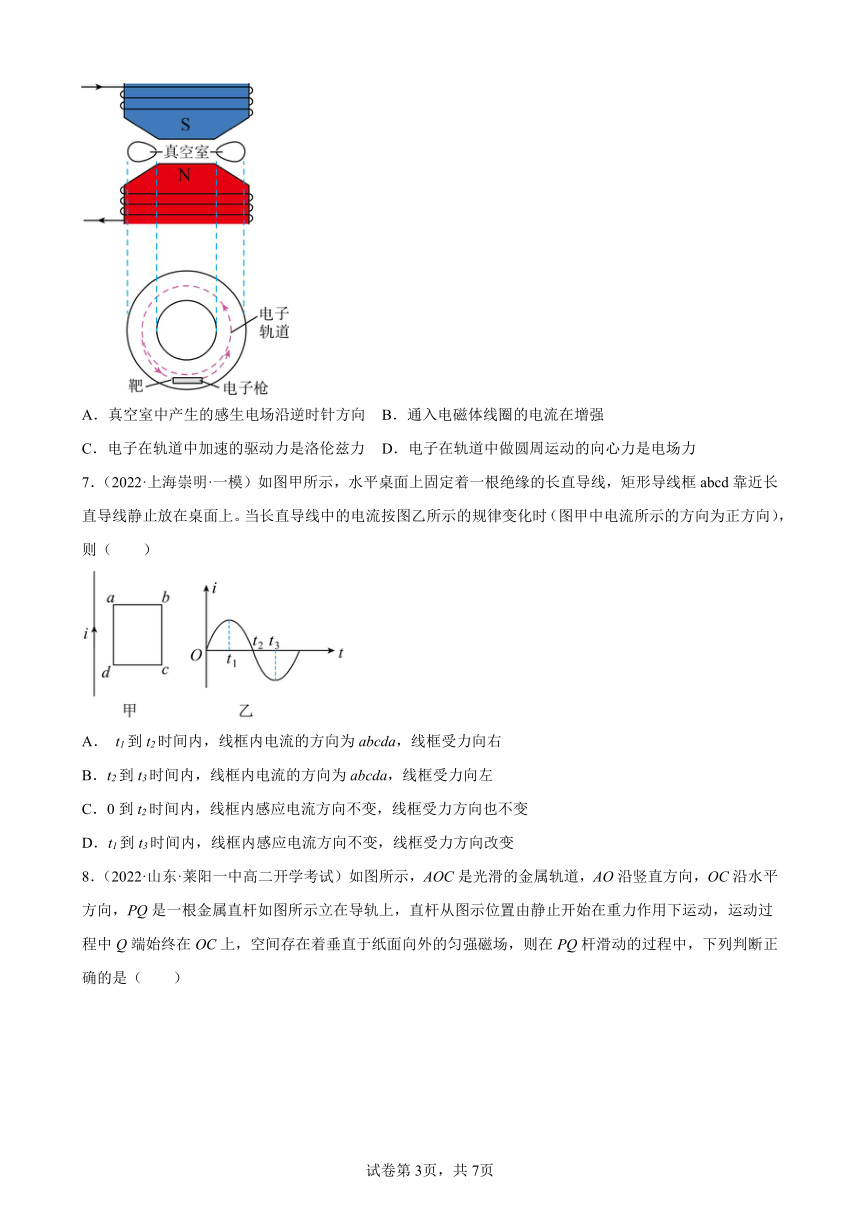

6．（2022·浙江舟山·高二期末）现代科学研究中常要用到高速电子，电子感应加速器就是利用感生电场使电子加速的设备。如图所示，上面为侧视图，上、下为电磁体的两个磁极；下面为磁极之间真空室的俯视图。若从上往下看电子在真空室中沿逆时针方向做圆周运动，改变电磁体线圈中电流的大小可使电子加速。则下列判断正确的是（　　）
A．真空室中产生的感生电场沿逆时针方向 B．通入电磁体线圈的电流在增强
C．电子在轨道中加速的驱动力是洛伦兹力 D．电子在轨道中做圆周运动的向心力是电场力
7．（2022·上海崇明·一模）如图甲所示，水平桌面上固定着一根绝缘的长直导线，矩形导线框abcd靠近长直导线静止放在桌面上。当长直导线中的电流按图乙所示的规律变化时（图甲中电流所示的方向为正方向），则（　　）
A． t1到t2时间内，线框内电流的方向为abcda，线框受力向右
B．t2到t3时间内，线框内电流的方向为abcda，线框受力向左
C．0到t2时间内，线框内感应电流方向不变，线框受力方向也不变
D．t1到t3时间内，线框内感应电流方向不变，线框受力方向改变
8．（2022·山东·莱阳一中高二开学考试）如图所示，AOC是光滑的金属轨道，AO沿竖直方向，OC沿水平方向，PQ是一根金属直杆如图所示立在导轨上，直杆从图示位置由静止开始在重力作用下运动，运动过程中Q端始终在OC上，空间存在着垂直于纸面向外的匀强磁场，则在PQ杆滑动的过程中，下列判断正确的是（　　）
A．感应电流的方向始终是由
B．感应电流的方向始终是由
C．PQ受磁场力的方向垂直杆向左
D．PQ受磁场力的方向先垂直于杆向左下，后垂直于杆向右上
二、多选题
9．（2021·全国·高一课时练习）在《验证机械能守恒定律》的实验中，下列说法中正确的
A．要用天平称量重锤质量
B．选用重物时，同样大小、形状的重物应选重一点的比较好
C．要选用第1、2两点距离接近2mm的纸带
D．实验时，当松开纸带让重锤下落的同时，立即接通电源
E．实验结果总是动能增加量略小于重力势能的减小量
10．（2022·陕西安康·高二期末）如图所示，、两个闭合正方形线框用同样的导线制成，丙数为1匝，边长，图示区域内有垂直纸面向里的匀强磁场，且磁感应强度随时间均匀增大，不考虑线圈之间的相互影响，则（　　）
A．两线圈内产生顺时针方向的感应电流
B．、线圈中感应电动势之比为
C．、线图中感应电流之比为
D．、线圈中电功率之比为
11．（2022·辽宁·沈阳捷登教育培训学校模拟预测）如图所示，电阻不计且足够长的光滑导轨与水平面成α角，导轨的宽度和AB杆的长度均为L，磁感应强度为B的匀强磁场垂直导轨向下，质量为m的AB杆的电阻为r，受一冲量作用后以v的速度沿导轨向上运动，经一段时间到达最高点，已知在此过程中测得通过定值电阻R的电荷量为q，杆始终与导轨垂直，重力加速度大小为g，则下列说法正确的是（　　）
A．AB杆向上运动时电流方向由b到a
B．AB杆向上运动过程中R产生的热量为QR＝ [mv2﹣sinα]
C．AB杆向上运动的时间为
D．AB杆向下运动的最大速度为
三、填空题
12．（2021·全国·高二专题练习）如图所示，光滑平行金属导轨PP′和QQ′，都处于同一水平面内，P、Q之间连接一电阻R，整个装置处于竖直向下的匀强磁场中，现垂直于导轨放置一根导体棒MN，MN向右运动时，MN中的电流方向为________，MN向左运动时，MN中的电流方向为________（均选填“M→N”或“N→M”）。
13．（2021·甘肃·卓尼县柳林中学高二期中）如图所示，有一个垂直于纸面向里的匀强磁场B=0.8T，磁场有明显的圆形边界，圆心为O，半径为1cm。现在纸面内先后放上与磁场垂直的圆形线圈，圆心均在O处，A线圈半径为1cm，10匝；B线圈半径为2cm，1匝；C线圈半径为0.5cm，1匝。则：
（1）在B减为0.4T的过程中，A中磁通量改变量为_________Wb，B中磁通量改变量为_________Wb；
（2）在磁场转过30°角的过程中，C中磁通量改变量为_________Wb。（π取3.14，≈1.732）
14．（2021·广东·广州市天河中学高二阶段练习）如图所示，一导线弯成半径为a的半圆形闭合回路。虚线MN右侧有磁感应强度为B的匀强磁场，方向垂直于回路所在的平面。回路以速度v向右匀速进入磁场，直径CD始终与MN垂直。从D点到达边界开始到C点进入磁场为止，CD段受安培力___________（填“向上”“向下”“向左”“向右”或“为零”），感应电动势最大值为___________，感应电动势平均值为___________。
四、解答题
15．（2022·全国·高三专题练习）如图所示，水平面内的金属导轨MN和PQ平行，间距，匀强磁场磁感应强度，方向垂直于导轨平面向下，MP间接有阻值的电阻，质量、电阻的金属杆ab垂直导轨放置，金属杆与导轨间的动摩擦因数为。现用恒力F沿导轨平面水平向右拉金属杆，使其由静止开始运动，当金属杆向右的位移时达到最大速度。取，导轨足够长且电阻不计。求：
（1）恒力F的大小及金属杆的速度为0.4m/s时的加速度大小；
（2）从金属杆开始运动到刚达到稳定状态，通过电阻R的电荷量。
16．（2022·山东·菏泽一中高二阶段练习）如图所示，两条水平虚线之间有垂直于纸面向里的匀强磁场，磁感应强度为B，宽度为d。质量为m、电阻为R的单匝正方形线圈边长为L（ L（1）线圈下边沿刚进入磁场时，线圈的加速度大小；
（2）线圈的最小速度；
（3）产生的焦耳热。
17．（2022·河南·许昌市普通教育教学研究室高二期末）如图所示，在绝缘水平面内固定两个宽度为的平行金属导轨，在两导轨之间连接一电源，电源的电动势为、内阻为。质量为、电阻为的金属导体棒静止跨放在两导轨上的最右端、且和两导轨垂直，导轨与导体棒之间的动摩擦因数为。整个空间存在一个匀强磁场，磁场的方向与两个导轨所在的平面成角斜向右上方。两导轨电阻不计，重力加速度大小为。原先开关是断开的。已知当开关闭合的瞬间，导体棒刚好水平向右、以大小为的加速度突然离开两导轨。求：匀强磁场的磁感应强度大小。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．D
2．B
3．D
4．D
5．A
6．B
7．D
8．D
9．BCE
10．BD
11．BC
12． N→M M→N
13．
14． 向下 Bav
15．（1） ，；（2）
16．（1）；（2）；（3）
17．
