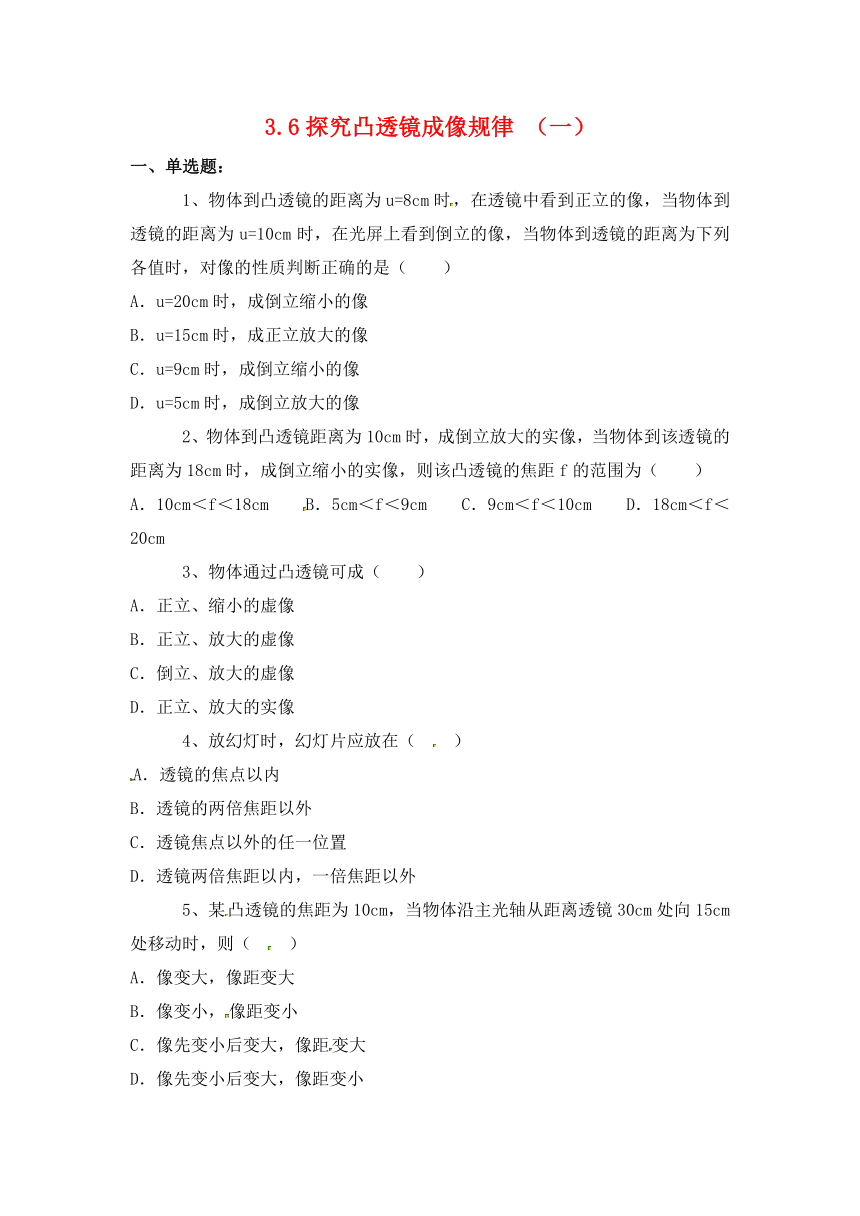

3.6探究凸透镜成像规律 （一）（含答案）

3.6探究凸透镜成像规律 （一）
一、单选题：
???1、物体到凸透镜的距离为u=8cm时，在透镜中看到正立的像，当物体到透镜的距离为u=10cm时，在光屏上看到倒立的像，当物体到透镜的距离为下列各值时，对像的性质判断正确的是（　　）
A．u=20cm时，成倒立缩小的像
B．u=15cm时，成正立放大的像
C．u=9cm时，成倒立缩小的像
D．u=5cm时，成倒立放大的像
???2、物体到凸透镜距离为10cm时，成倒立放大的实像，当物体到该透镜的距离为18cm时，成倒立缩小的实像，则该凸透镜的焦距f的范围为（　　）
A．10cm＜f＜18cm B．5cm＜f＜9cm C．9cm＜f＜10cm D．18cm＜f＜20cm
???3、物体通过凸透镜可成（　　）
A．正立、缩小的虚像
B．正立、放大的虚像
C．倒立、放大的虚像
D．正立、放大的实像
???4、放幻灯时，幻灯片应放在（　　）
A．透镜的焦点以内
B．透镜的两倍焦距以外
C．透镜焦点以外的任一位置
D．透镜两倍焦距以内，一倍焦距以外
???5、某凸透镜的焦距为10cm，当物体沿主光轴从距离透镜30cm处向15cm处移动时，则（　　）
A．像变大，像距变大
B．像变小，像距变小
C．像先变小后变大，像距变大
D．像先变小后变大，像距变小

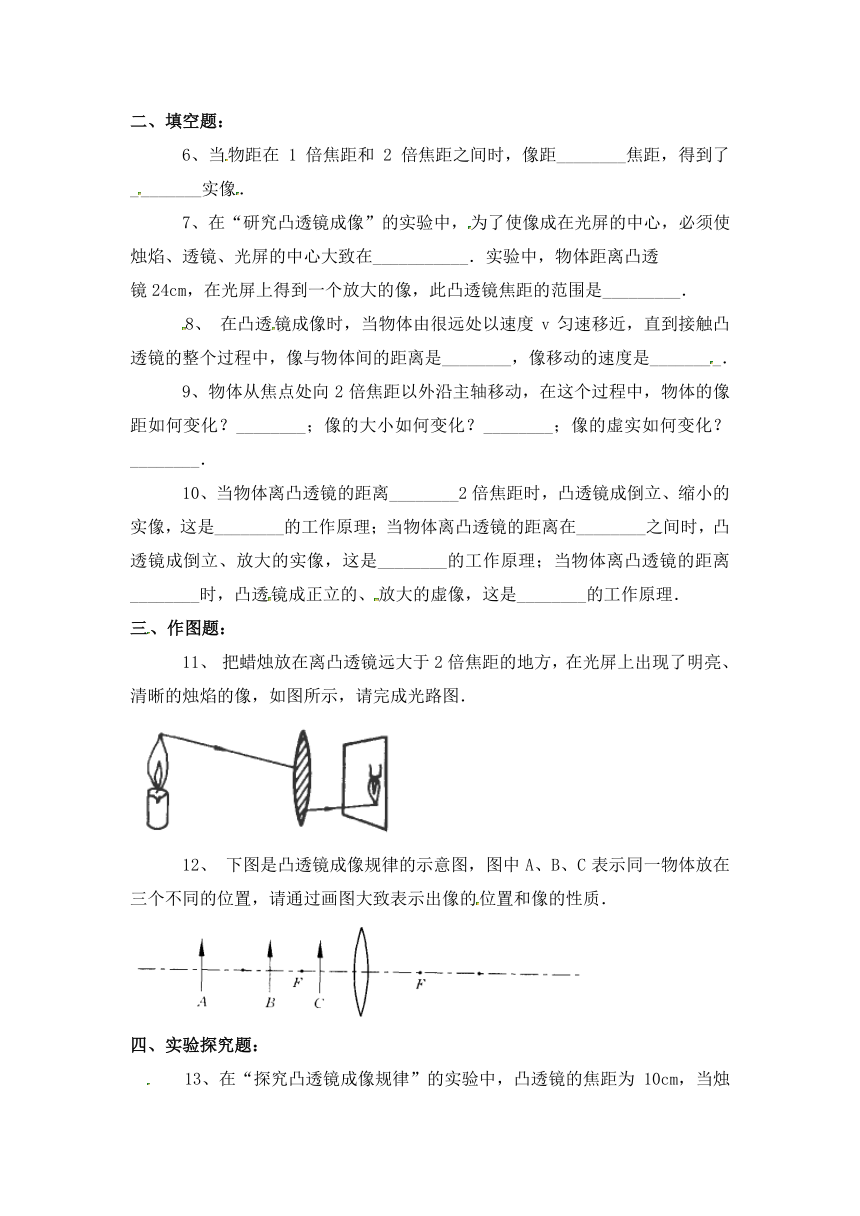

二、填空题：
???6、当物距在1倍焦距和2倍焦距之间时，像距________焦距，得到了________实像．
???7、在“研究凸透镜成像”的实验中，为了使像成在光屏的中心，必须使
烛焰、透镜、光屏的中心大致在___________．实验中，物体距离凸透
镜24cm，在光屏上得到一个放大的像，此凸透镜焦距的范围是_________．
???8、 在凸透镜成像时，当物体由很远处以速度v匀速移近，直到接触凸透镜的整个过程中，像与物体间的距离是________，像移动的速度是________．
???9、物体从焦点处向2倍焦距以外沿主轴移动，在这个过程中，物体的像距如何变化？________；像的大小如何变化？________；像的虚实如何变化？________．
???10、当物体离凸透镜的距离________2倍焦距时，凸透镜成倒立、缩小的实像，这是________的工作原理；当物体离凸透镜的距离在________之间时，凸透镜成倒立、放大的实像，这是________的工作原理；当物体离凸透镜的距离________时，凸透镜成正立的、放大的虚像，这是________的工作原理．
三、作图题：
???11、 把蜡烛放在离凸透镜远大于2倍焦距的地方，在光屏上出现了明亮、清晰的烛焰的像，如图所示，请完成光路图．
???12、 下图是凸透镜成像规律的示意图，图中A、B、C表示同一物体放在三个不同的位置，请通过画图大致表示出像的位置和像的性质．
四、实验探究题：
???13、在“探究凸透镜成像规律”的实验中，凸透镜的焦距为10cm，当烛焰在光屏上成倒立、缩小实像时,蜡烛到凸透镜的距离应大于________cm，当蜡烛到凸透镜的距离小于________cm时，通过凸透镜能看到正立、放大的虚像．
???14、实验题
表中为某同学做“研究凸透镜成像”的实验时记录下某透镜的成像
情况，由凸透镜成像规律，根据下表可推知该透镜的焦距应是
__________________．
???15、在“探究凸透镜成像规律”的实验中，必须先________，然后把蜡烛、光屏分别置于凸透镜两侧，调整凸透镜和光屏的高度，使它们的中心跟________大致在________．
???16、　
在“研究凸运镜成像规律”的实验中，请你设计一个测量凸运镜焦距的简易实验方案，写出实验步骤：
(1)________________________
(2)________________________
评估你的实验方案的优缺点：________．
五、应用设计题：
???17、小红在探究完凸透镜成像规律后，产生了这样的一个想法：“凸透镜能够成像，那么凹透镜能不能成像呢？”请你帮她设计实验并探究．
???18、观察教学中常用的投影仪投影幻灯片，请说明：
(1)平面镜的作用：________；
(2)凸透镜的作用：________；
(3)屏幕用粗糙的白布做成：________．
参考答案
??1、A
??2、B
??3、B
??4、D
??5、A
??6、大于2倍焦距,倒立、放大
??7、同一高度;12cm＜f＜24cm
??8、?先减小后增大然后又减小,先小于v后大于v
??9、变小;变小;不变
??10、大于,照相机,1倍焦距和2倍焦距,幻灯机,小于焦距,放大镜
??11、如答图所示
??12、
??13、20,10
??14、9cm＜f＜10cm
??15、调整烛焰、透镜、光屏,烛焰的中心,同一高度
??16、(1)凸透镜正对太阳找会聚点
　　(2)量出焦距.
简单易行、误差大
??17、略
??18、(1)改变光路
　　(2)使幻灯片在银幕上成放大的实像
　　(3)使光发生漫反射以便同学们能够看清像，同时白布能反射所有颜色的光
