2021-2022学年教科版八年级物理下册第八章力与运动专题训练课件：平衡力和非平衡力的应用(共28张PPT)

(共28张PPT)

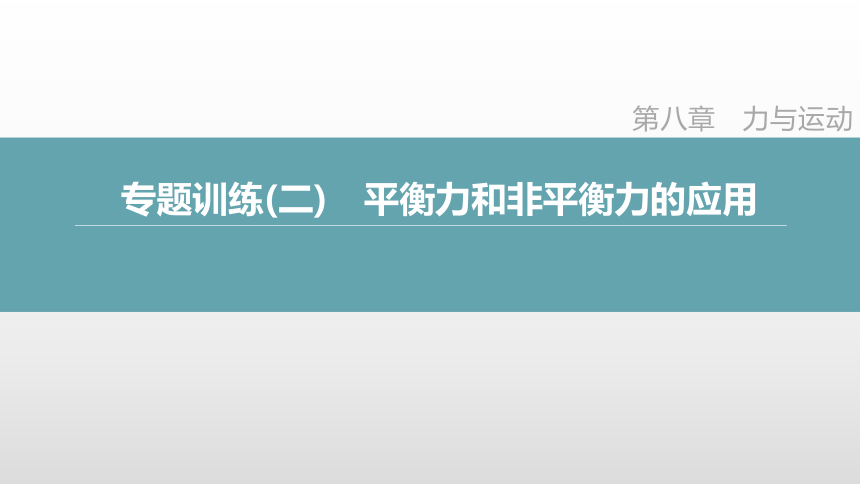

专题训练(二)　平衡力和非平衡力的应用
第八章 力与运动
类型一　根据运动状态判断物体的受力情况

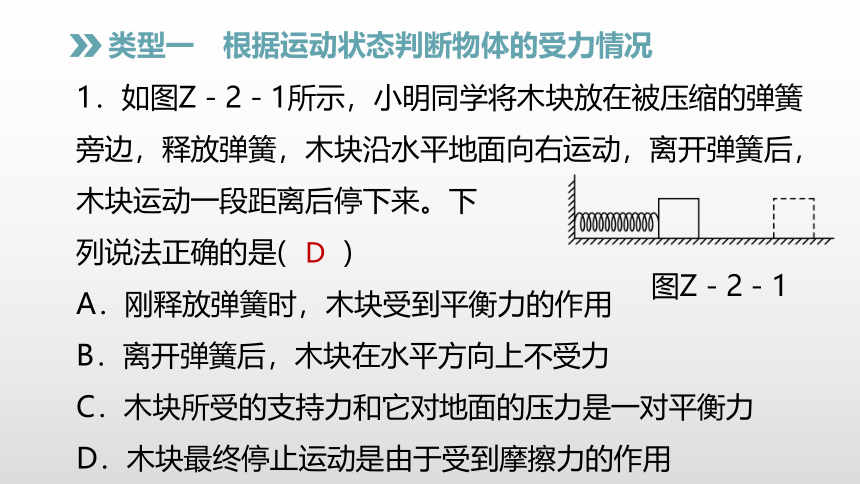

1．如图Z－2－1所示，小明同学将木块放在被压缩的弹簧旁边，释放弹簧，木块沿水平地面向右运动，离开弹簧后，木块运动一段距离后停下来。下
列说法正确的是(　　)
A．刚释放弹簧时，木块受到平衡力的作用
B．离开弹簧后，木块在水平方向上不受力
C．木块所受的支持力和它对地面的压力是一对平衡力
D．木块最终停止运动是由于受到摩擦力的作用
图Z－2－1
D
[解析] 刚释放弹簧时，木块沿水平地面向右运动，其运动状态改变，所以木块受到非平衡力的作用，故A错误；
离开弹簧后，木块在水平方向上受到摩擦力的作用，故B错误；
木块所受的支持力和它对地面的压力作用在不同的物体上，不是一对平衡力，故C错误；
木块最终停止运动是由于受到摩擦力的作用，故D正确。

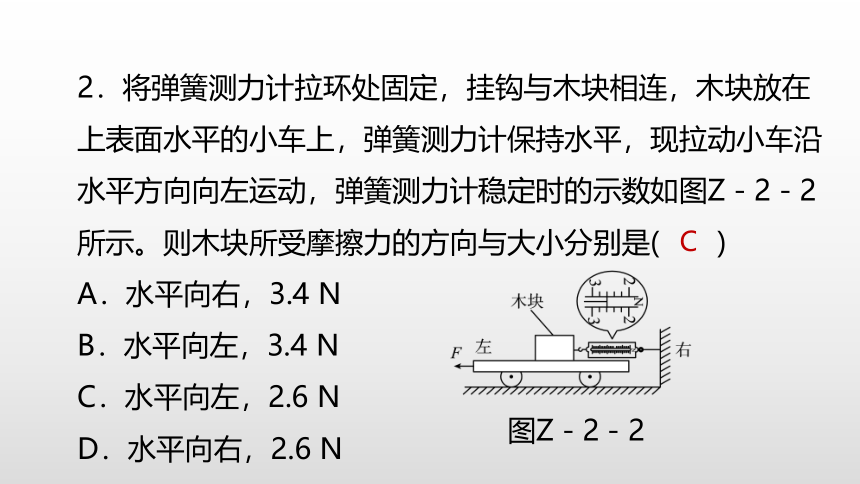

2．将弹簧测力计拉环处固定，挂钩与木块相连，木块放在上表面水平的小车上，弹簧测力计保持水平，现拉动小车沿水平方向向左运动，弹簧测力计稳定时的示数如图Z－2－2所示。则木块所受摩擦力的方向与大小分别是(　　)
A．水平向右，3.4 N
B．水平向左，3.4 N
C．水平向左，2.6 N
D．水平向右，2.6 N
C
图Z－2－2
3．如图Z－2－3所示，甲、乙两物体叠放在一起，在力F的作用下一起向左做匀速直线运动，关于物体甲所受力的个数，分析正确的是(　　)
A．一个 B．二个
C．三个 D．四个
B
图Z－2－3

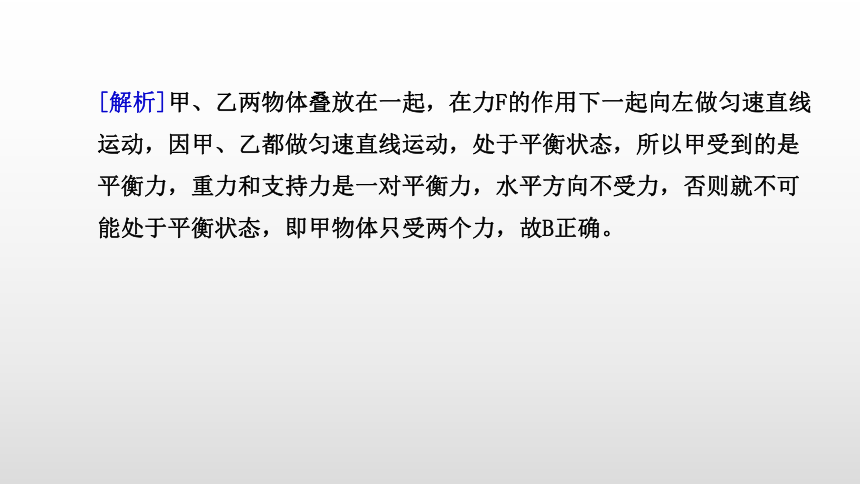

[解析]甲、乙两物体叠放在一起，在力F的作用下一起向左做匀速直线运动，因甲、乙都做匀速直线运动，处于平衡状态，所以甲受到的是平衡力，重力和支持力是一对平衡力，水平方向不受力，否则就不可能处于平衡状态，即甲物体只受两个力，故B正确。

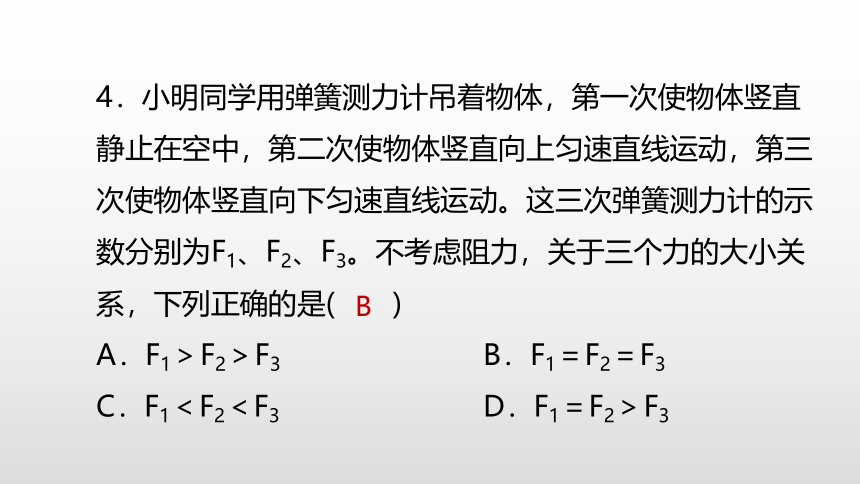

4．小明同学用弹簧测力计吊着物体，第一次使物体竖直静止在空中，第二次使物体竖直向上匀速直线运动，第三次使物体竖直向下匀速直线运动。这三次弹簧测力计的示数分别为F1、F2、F3。不考虑阻力，关于三个力的大小关系，下列正确的是(　　)
A．F1＞F2＞F3 B．F1＝F2＝F3
C．F1＜F2＜F3 D．F1＝F2＞F3
B

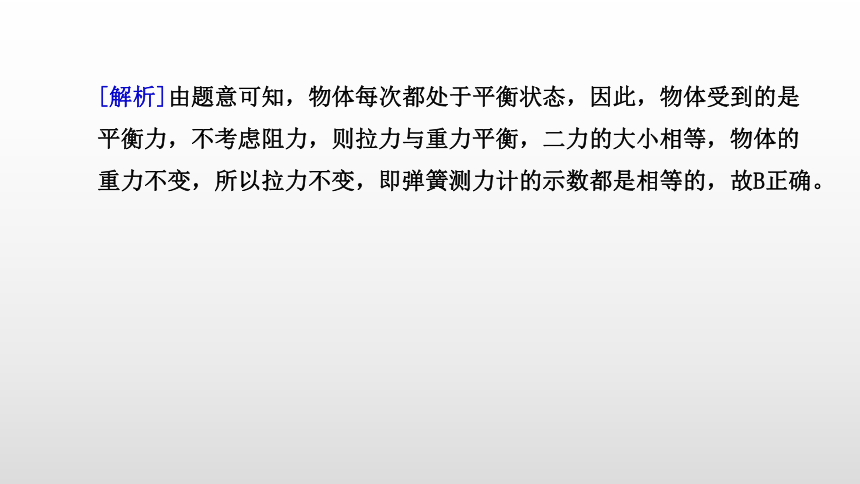

[解析]由题意可知，物体每次都处于平衡状态，因此，物体受到的是平衡力，不考虑阻力，则拉力与重力平衡，二力的大小相等，物体的重力不变，所以拉力不变，即弹簧测力计的示数都是相等的，故B正确。

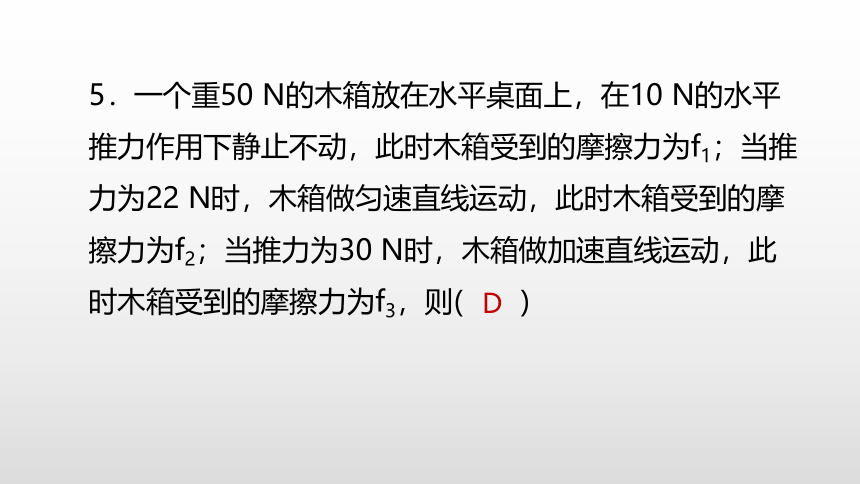

5．一个重50 N的木箱放在水平桌面上，在10 N的水平推力作用下静止不动，此时木箱受到的摩擦力为f1；当推力为22 N时，木箱做匀速直线运动，此时木箱受到的摩擦力为f2；当推力为30 N时，木箱做加速直线运动，此时木箱受到的摩擦力为f3，则(　　)
D
A．f1＝0 N，f2＝22 N，f3＝30 N
B．f1＝0 N，f2＝50 N，f3＝30 N
C．f1＝10 N，f2＝22 N，f3＝30 N
D．f1＝10 N，f2＝22 N，f3＝22 N
[解析]木箱在10 N的水平推力作用下静止不动，此时木箱在水平方向受到的推力和摩擦力是一对平衡力，根据二力平衡条件得，f1＝10 N；木箱在22 N的水平推力作用下做匀速直线运动，此时木箱在水平方向受到的推力和摩擦力也是一对平衡力，根据二力平衡条件得，f2＝22 N；当推力为30 N时，木箱做加速运动，由于压力及接触面的粗糙程度不变，则滑动摩擦力不变，故将推力增大到30 N时，木箱受到的摩擦力仍是22 N。
6．小明用手握着一个重为10 N的水杯在空中静止，杯口竖直向上，手的握力为20 N，则水杯受到的摩擦力为______N；若使手的握力增大到30 N，则水杯受到的摩擦力为______N。
　　
10
10
7．如图Z－2－4所示，小华用不计重力的弹簧测力计拉着一物块以2 m/s的速度在水平地面上匀速前进，弹簧测力计的示数为______N，物块受到的滑动摩擦力的大小为_______N；当速度增加到4 m/s时，物块受到的滑动摩擦力的大小为______N。
　　
3.6
3.6
3.6
图Z－2－4
类型二　根据受力情况判断物体的运动状态
8．如图Z－2－5所示为掷出的实心球的运动轨迹，若实心球离开手后在空中飞行过程中，经过最高点时所受的外力全都消失，则实心球的运动情况将变为(　　)
A．自由下落
B．静止
C．水平匀速直线运动
D．仍沿原轨迹运动
C
图Z－2－5
9．一个重20 N的物体，受到20 N竖直向上的拉力时，则(不计空气阻力)(　　)
A．物体一定处于静止状态
B．物体一定处于匀速直线运动状态
C．物体的运动状态可能要发生变化
D．物体可能处于静止状态，也可能处于匀速直线运动状态
　　
D
10．如图Z－2－6所示，当热气球匀速上升时，坐在吊篮中的人不慎从吊篮中漏掉一件物品。那么，站在地面上的人看到该物品的运动情况是(　　)
A．因受重力而加速下落到地面
B．保持掉落时跟气球相同的速度继续上升
C．保持掉落时的速度下降
D．先减速上升，然后加速下降
D
图Z－2－6
[解析]物体和气球一起匀速上升，如果物体脱离了气球，由于惯性，物体会继续向上运动一段距离，又因为物体受到重力的作用，向上的速度越来越小，当速度为零时，物体开始加速向下运动。
11．林红同学用250 N的力竖直向上提起一个重200 N的水桶时，如图Z－2－7所示，下列有关桶的运动状态的说法中正确的是(　　)
A．匀速向上运动
B．静止
C．加速向上运动
D．加速向下运动
C
图Z－2－7
12．如图Z－2－8所示，物体在拉力F作用下，沿水平面向右做匀速直线运动。当撤去拉力F时，物体将做__________运动，此时，假设重力突然消失，请推断物体的运动状态：_______________。(不计空气阻力)
图Z－2－8
减速直线
匀速直线运动
[解析]物体在拉力F作用下，沿水平面向右做匀速直线运动，则所受拉力和摩擦力是一对平衡力；当撤去拉力F后，物体只受到与运动方向相反的摩擦力作用，将做减速运动；由题知，撤去拉力F时，再假设重力突然消失，则物体对水平面的压力、物体与水平面间的摩擦力以及支持力都会同时消失，即此时物体不再受到力的作用，所以其运动状态不变，将做匀速直线运动。
13．如图Z－2－9所示，小物块A和弹簧放在光滑的水平面上，弹簧左端固定于竖直墙面。向左移动物块A并压缩弹簧至B处，静止释放物块A，当物块离开弹簧后物块受到_____个力的作用，物块的运动速度将________(选填“变大”“变小”或“不变”)。
2
不变
图Z－2－9
[解析]由于水平面光滑，所以物块A不受摩擦力的作用，故离开弹簧后只受重力和支持力的作用；物块离开弹簧后，因水平面光滑，它在水平方向不受力，故物块将做匀速直线运动。
类型三　力与图像的结合
14．甲、乙两辆汽车在水平路面上做直线运动，速度随时间的变化关系如图Z－2－10所示，在水平方向上受到平衡力作用的是(　　)
A．甲车
B．乙车
C．两车都是
D．两车都不是
B
图Z－2－10
15．林红同学乘坐竖直电梯上楼过程中，她相对于地面向上的“速度v与时间t”的图像如图Z－2－11甲所示，她所受电梯水平地板的“支持力F与时间t”的图像漏画了一部分，如图乙所示。若将图乙补充完整，如图Z－2－12所示四个图像中可能正确的是(　　)
　
C
图Z－2－11
图Z－2－12
[解析]由题意知，人受到电梯水平地板支持力和重力作用，由图乙可知：
0～t1时间段内，人加速向上运动，则F支1＞G；
t1～t2时间段内人做匀速直线运动，所以人受到的重力和支持力是一对平衡力，即F支2＝G；
t2～t3时间段内人减速向上运动，则F支3＜G。
所以t1～t2时间段内的支持力大小应在F支1与F支3之间，且大小不变，故C选项正确。
16．如图Z－2－13甲所示，小明同学用一拉力传感器(能感应力大小的装置)水平向右拉水平面上的一个重物，图乙为拉力随时间变化的关系图像，图丙为重物运动速度随时间变化的关系图像。根据图中所给信息可知：当t＝4 s时，重物所受拉力大小为______N，
所受摩擦力大小为______N，当
t＝6 s时，重物所受拉力大小为
_____N，所受摩擦力大小为_____N。
5.5
5.5
图Z－2－13
5.1
5.1
[解析] （1）由图乙可知，当t＝4 s时，重物所受拉力F1＝5.5 N，
由图丙可知，物体处于静止状态，受到的摩擦力和拉力是一对平衡力，二力大小相等，
则物体受到的摩擦力f1＝F1＝5.5 N。
（2）由图乙可知，当t＝6 s时，重物所受拉力F2＝5.1 N，
由图丙可知，物体做匀速直线运动，受到的摩擦力和拉力是一对平衡力，二力大小相等，
则物体受到的摩擦力f2＝F2＝5.1 N。
谢 谢 观 看！
