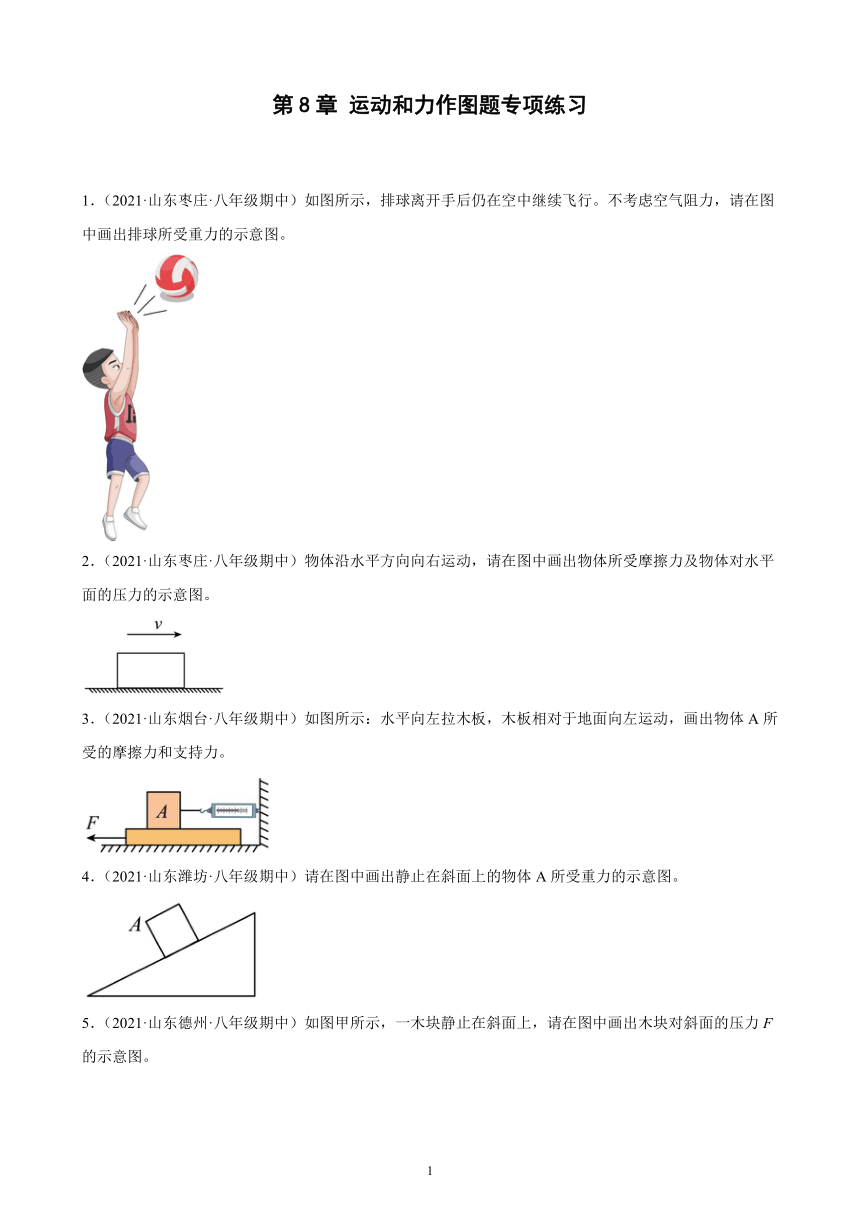

第8章 运动和力作图题专项练习
1．（2021·山东枣庄·八年级期中）如图所示，排球离开手后仍在空中继续飞行。不考虑空气阻力，请在图中画出排球所受重力的示意图。
2．（2021·山东枣庄·八年级期中）物体沿水平方向向右运动，请在图中画出物体所受摩擦力及物体对水平面的压力的示意图。
3．（2021·山东烟台·八年级期中）如图所示：水平向左拉木板，木板相对于地面向左运动，画出物体A所受的摩擦力和支持力。
4．（2021·山东潍坊·八年级期中）请在图中画出静止在斜面上的物体A所受重力的示意图。
5．（2021·山东德州·八年级期中）如图甲所示，一木块静止在斜面上，请在图中画出木块对斜面的压力F的示意图。

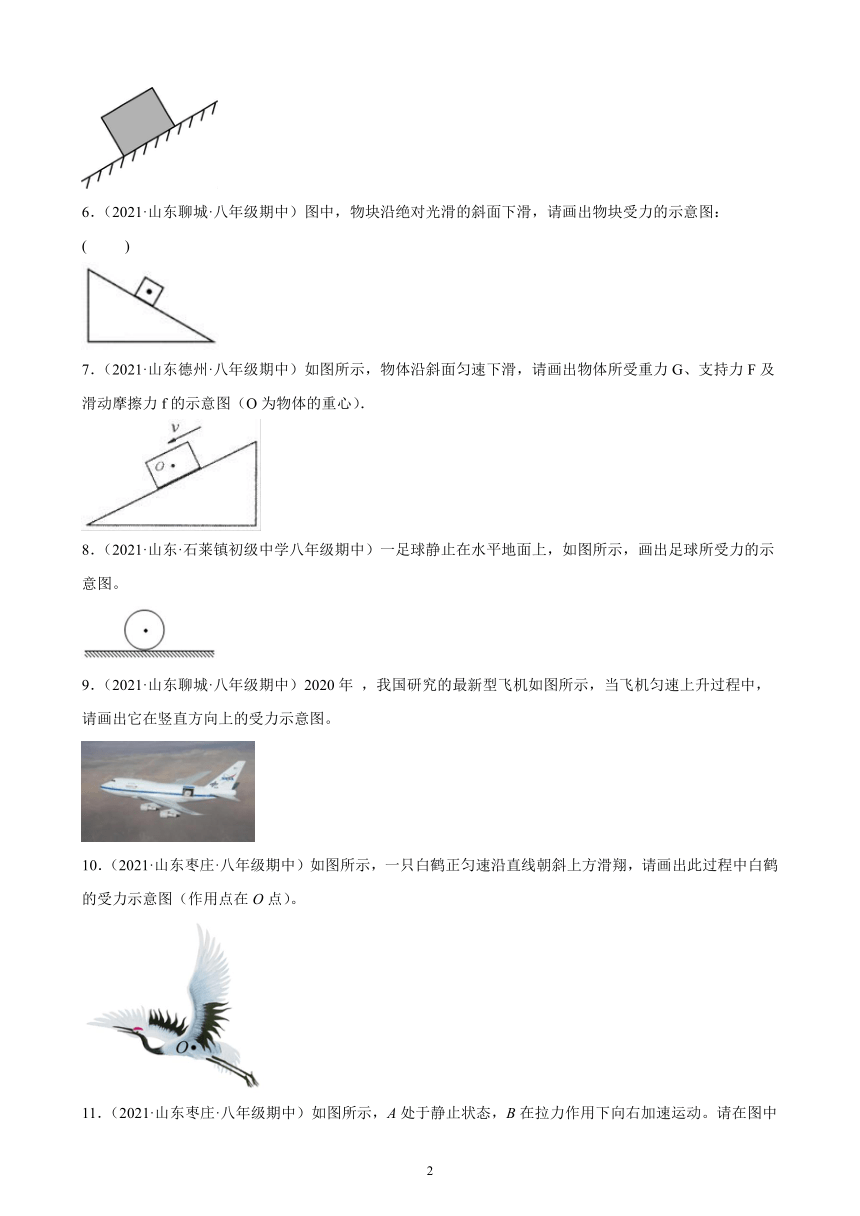

6．（2021·山东聊城·八年级期中）图中，物块沿绝对光滑的斜面下滑，请画出物块受力的示意图：
( )
7．（2021·山东德州·八年级期中）如图所示，物体沿斜面匀速下滑，请画出物体所受重力G、支持力F及滑动摩擦力f的示意图（O为物体的重心）．
8．（2021·山东·石莱镇初级中学八年级期中）一足球静止在水平地面上，如图所示，画出足球所受力的示意图。
9．（2021·山东聊城·八年级期中）2020年 ，我国研究的最新型飞机如图所示，当飞机匀速上升过程中，请画出它在竖直方向上的受力示意图。
10．（2021·山东枣庄·八年级期中）如图所示，一只白鹤正匀速沿直线朝斜上方滑翔，请画出此过程中白鹤的受力示意图（作用点在O点）。
11．（2021·山东枣庄·八年级期中）如图所示，A处于静止状态，B在拉力作用下向右加速运动。请在图中画出A物体所受的摩擦力f和支持力N的示意图（力的作用点图中已标出）。
12．（2021·山东菏泽·八年级期中）（1）把一物体挂在弹簧测力计上，当物体静止时，弹簧测力计的示数如图所示。该物受到的重力是___________N。画出该物体受力示意图___________。
（2）在图中画出人走路时脚底A点所受摩擦力的示意图___________。
试卷第1页，共3页

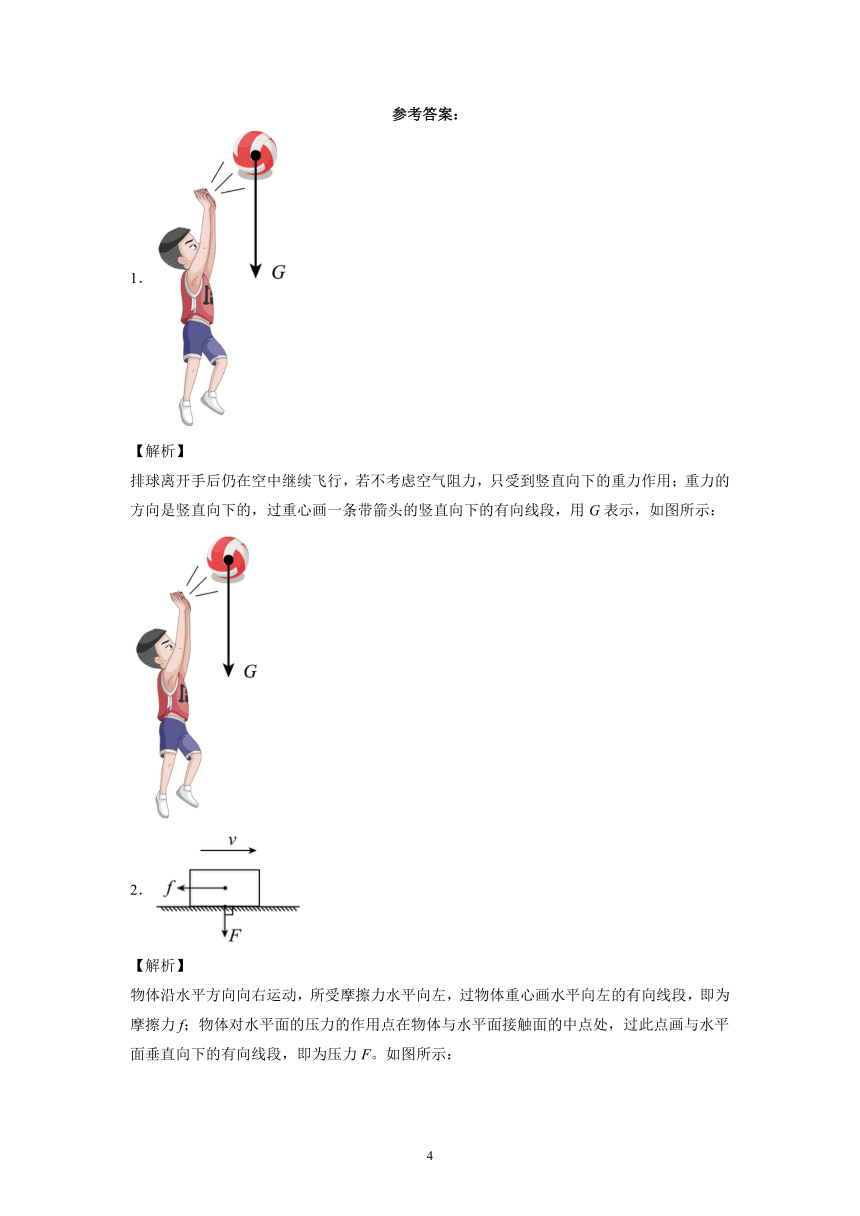

参考答案：
1．
【解析】
排球离开手后仍在空中继续飞行，若不考虑空气阻力，只受到竖直向下的重力作用；重力的方向是竖直向下的，过重心画一条带箭头的竖直向下的有向线段，用G表示，如图所示：
2．
【解析】
物体沿水平方向向右运动，所受摩擦力水平向左，过物体重心画水平向左的有向线段，即为摩擦力f；物体对水平面的压力的作用点在物体与水平面接触面的中点处，过此点画与水平面垂直向下的有向线段，即为压力F。如图所示：

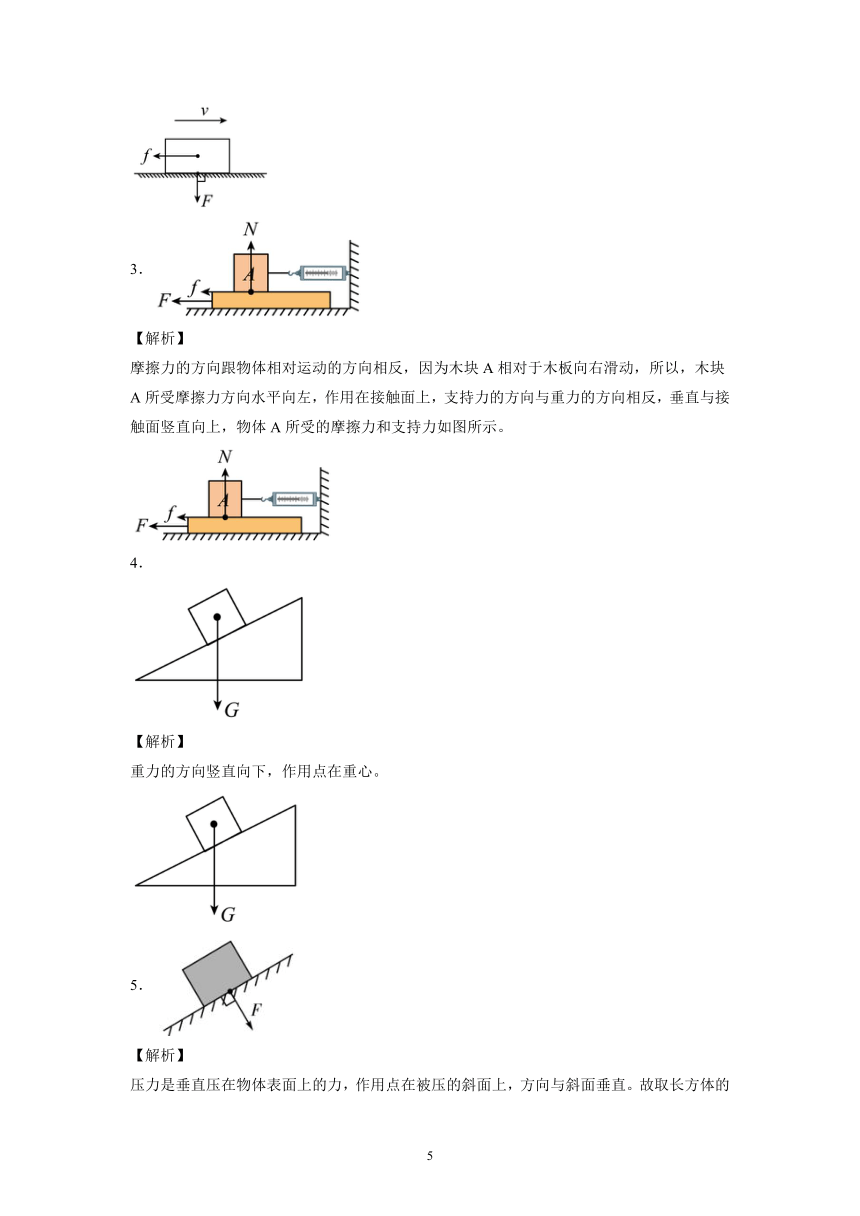

3．
【解析】
摩擦力的方向跟物体相对运动的方向相反，因为木块A相对于木板向右滑动，所以，木块A所受摩擦力方向水平向左，作用在接触面上，支持力的方向与重力的方向相反，垂直与接触面竖直向上，物体A所受的摩擦力和支持力如图所示。
4．
【解析】
重力的方向竖直向下，作用点在重心。
5．
【解析】
压力是垂直压在物体表面上的力，作用点在被压的斜面上，方向与斜面垂直。故取长方体的底面的中心作为压力作用点的替代点，过作用点做一条垂直斜面的线段，方向指向斜面，如下图所示：
。
6．
【解析】
由于斜面是光滑的，所以物体不会受到摩擦力的作用，只受到竖直向下的重力和斜面对它的支持力的作用，且重力的方向竖直向下，支持力的方向是垂直于斜面向上，作用点都在重心上，如下图所示：
7．
【解析】
分析：对物体进行受力分析可知，物体受到竖直向下的重力、垂直于接触面的支持力、沿斜面向上的摩擦力，重心都在物体的重心．
解答：物体受到的重力G竖直向下、支持力F垂直于斜面向上，滑动摩擦力f平行于斜面向上，从重心开始沿力的方向作各力的示意图，如图所示：
【点睛】作力的示意图，要用一条带箭头的线段表示力，线段的长度表示力的大小，箭头表示力的方向，起点或终点表示力的作用点．
8．
【解析】
过足球的重心，分别沿竖直向下和竖直向上的方向画一条有向线段，并分别用G和F表示，即为其所受重力和支持力的示意图，因为这两个力是一对平衡力，大小相等，所以，作图时两条线段的长度要相等。如图所示：
9．
【解析】
当飞机匀速上升过程中，在竖直方向上，受到竖直向下的重力和竖直向上升力作用，这两个力是一对平衡力，重力从重心竖直向下画，升力从重心竖直向上画，两条线段长度相等，如下图：
10．
【解析】
白鹤正匀速沿直线朝斜上方滑翔，白鹤处于平衡状态，白鹤受到竖直向下的重力G的作用及竖直向上的升力F的作用，这两个力为一对平衡力，大小相等，白鹤的受力示意图如下所示：
11．
【解析】
以B为研究对象，水平方向上B受到向右的拉力、向左的摩擦力；以A为研究对象， A受向左的拉力和向右的摩擦力才会保持静止，支持力方向竖直向上，A、B所受摩擦力互为相互作用力，如图
12． 1.8
【解析】
（1）[1]由图可知，弹簧测力计的分度值是0.2N，当物体静止时，弹簧测力计的示数是1.8N，物体的重力是1.8N。
[2]物体受到重力和弹簧测力计的拉力，从物体的重心沿竖直向下和竖直向上分别画出重力和拉力的示意图，如图所示：
（2）[3]人在走路时，后脚向后蹬地，脚相对地面有向后运动的趋势，所以地面对脚有向前的摩擦力，由此作出脚底A点所受摩擦力的示意图如图所示：
答案第1页，共2页
