考点专训
第九章 机械和功
北师大版 物理 八年级下册

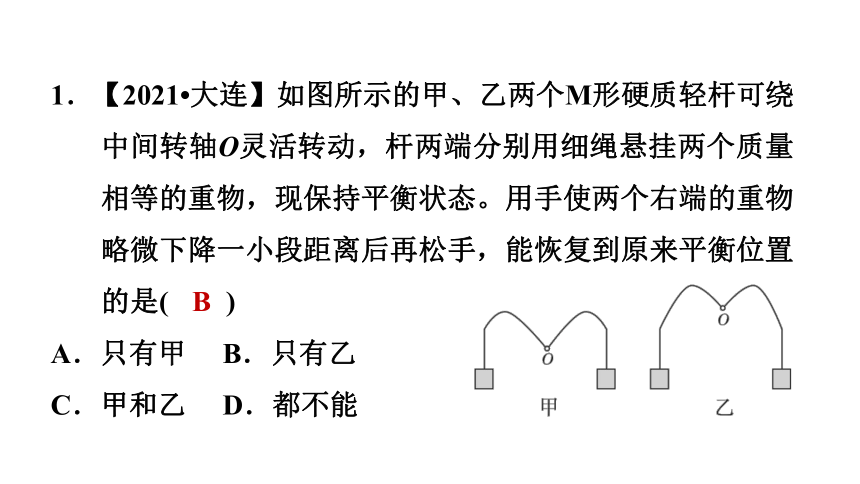

1．【2021 大连】如图所示的甲、乙两个M形硬质轻杆可绕中间转轴O灵活转动，杆两端分别用细绳悬挂两个质量相等的重物，现保持平衡状态。用手使两个右端的重物略微下降一小段距离后再松手，能恢复到原来平衡位置的是(　　)
A．只有甲 B．只有乙
C．甲和乙 D．都不能
B

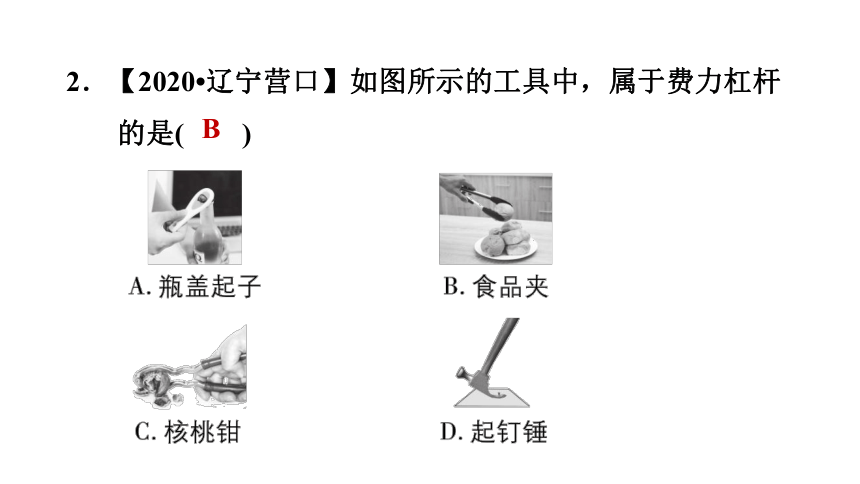

2．【2020 辽宁营口】如图所示的工具中，属于费力杠杆的是(　　)
B

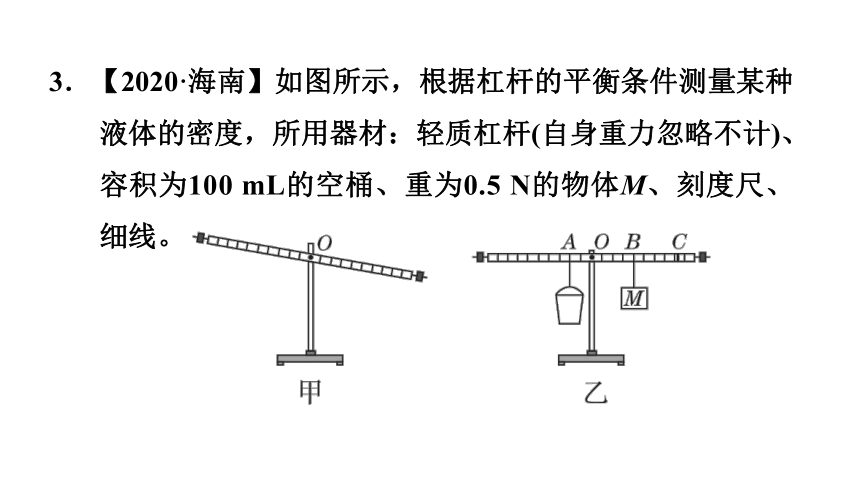

3．【2020·海南】如图所示，根据杠杆的平衡条件测量某种液体的密度，所用器材：轻质杠杆(自身重力忽略不计)、容积为100 mL的空桶、重为0.5 N的物体M、刻度尺、细线。

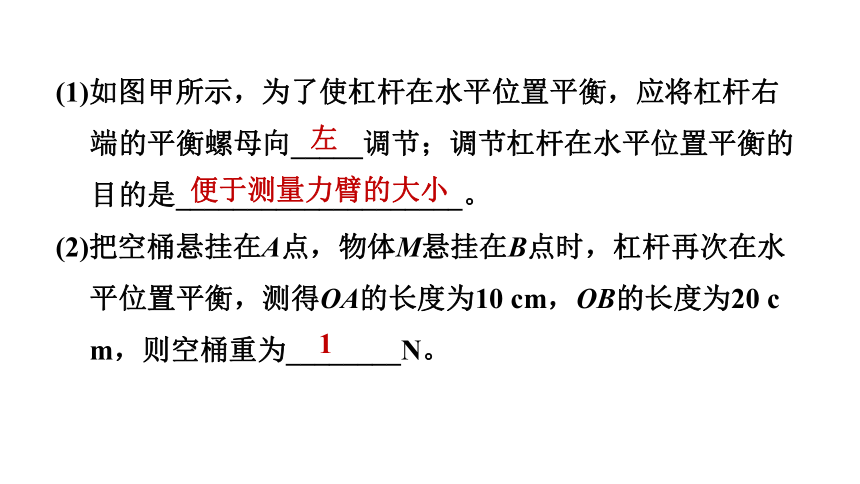

(1)如图甲所示，为了使杠杆在水平位置平衡，应将杠杆右端的平衡螺母向_____调节；调节杠杆在水平位置平衡的目的是____________________。
(2)把空桶悬挂在A点，物体M悬挂在B点时，杠杆再次在水平位置平衡，测得OA的长度为10 cm，OB的长度为20 cm，则空桶重为________N。
左
便于测量力臂的大小
1

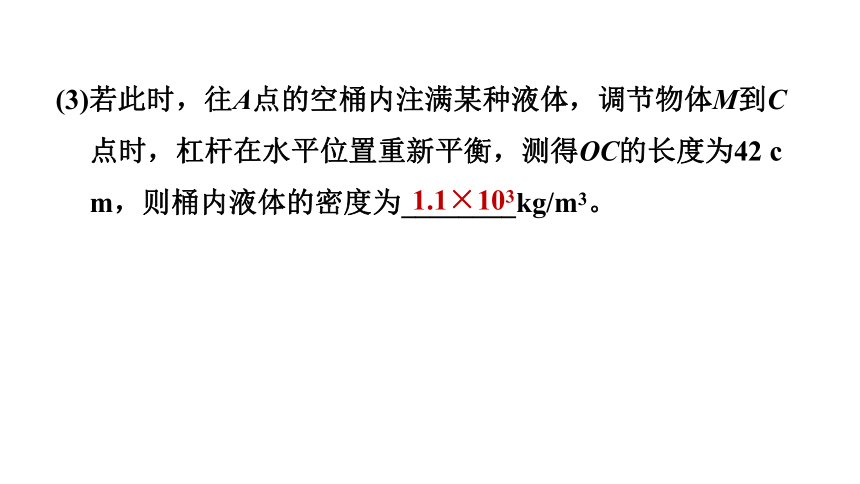

(3)若此时，往A点的空桶内注满某种液体，调节物体M到C点时，杠杆在水平位置重新平衡，测得OC的长度为42 cm，则桶内液体的密度为________kg/m3。
1.1×103

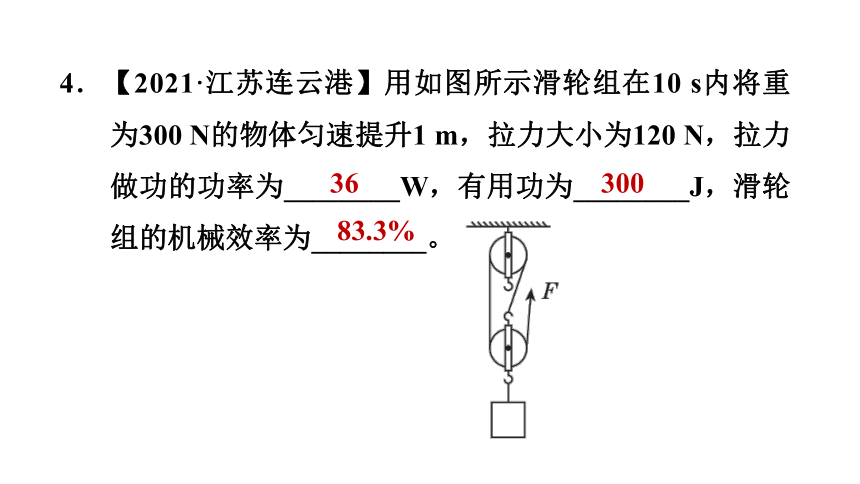

4．【2021·江苏连云港】用如图所示滑轮组在10 s内将重为300 N的物体匀速提升1 m，拉力大小为120 N，拉力做功的功率为________W，有用功为________J，滑轮组的机械效率为________。
36
300
83.3%

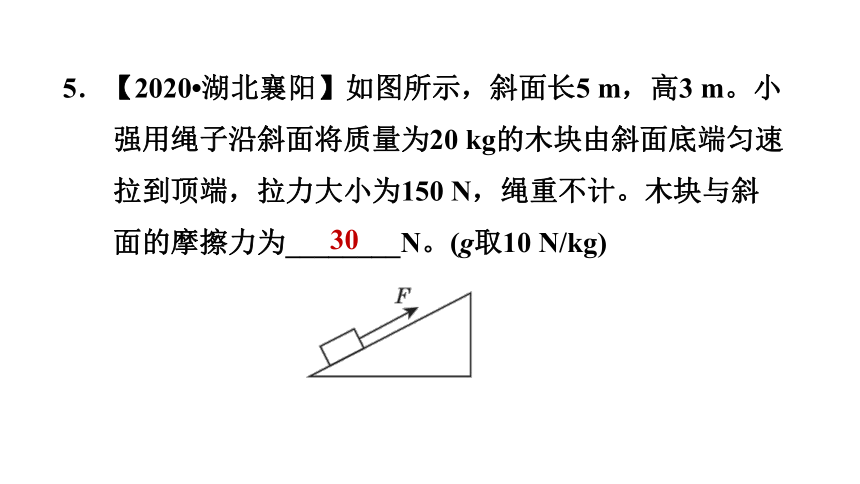

5．【2020 湖北襄阳】如图所示，斜面长5 m，高3 m。小强用绳子沿斜面将质量为20 kg的木块由斜面底端匀速拉到顶端，拉力大小为150 N，绳重不计。木块与斜面的摩擦力为________N。(g取10 N/kg)
30

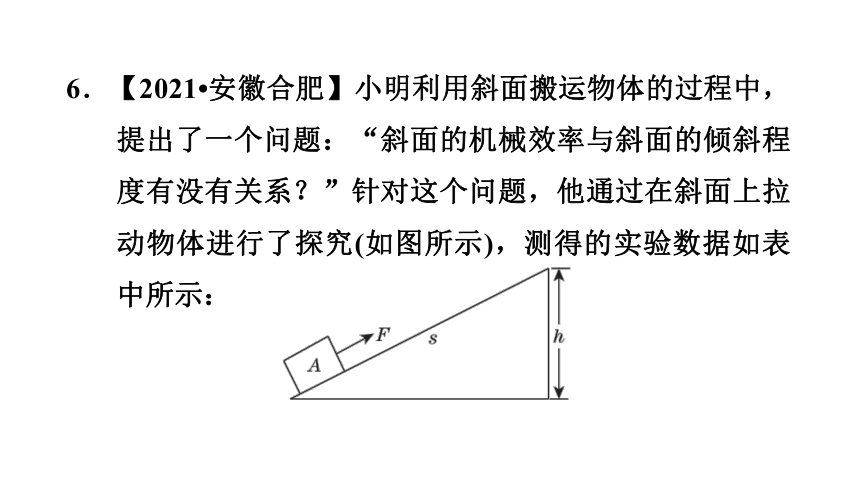

6．【2021 安徽合肥】小明利用斜面搬运物体的过程中，提出了一个问题：“斜面的机械效率与斜面的倾斜程度有没有关系？”针对这个问题，他通过在斜面上拉动物体进行了探究(如图所示)，测得的实验数据如表中所示：
实验
序号 斜面
的倾
斜程
度　 物体
重G/N 物体上
升高度
h/m 沿斜面
拉力
F/N 物体移
动距离
s/m 机械
效率η
1 较缓 5.0 0.10 1.6 0.50 63%
2 较陡 5.0 0.15 2.2 0.50 68%
3 最陡 5.0 0.25 3.1 0.50
(1)根据表中的数据可求出第3次实验中机械效率是_____；
81%
(2)通过对上述实验数据的分析可知，斜面的省力情况与斜面倾斜程度的关系是：斜面越缓，越________；
省力
(3)通过对上述实验数据的分析，对斜面机械效率的问题可获得的初步结论是：在其他条件不变的情况下，斜面越陡，机械效率________。
越高
7．每周五的下午放学后，我们班都要进行卫生大扫除，男同学负责提水。一桶水连桶质量共10 kg。
(1)若提水距离为12 m，用时15 s，求该同学的行进速度。
解：该同学的行进速度
(2)若提水时手的受力面积为0.8×10－3 m2，求提水时手受到的压强。
解：提水时手受到的压力F＝G桶水＝mg＝10 kg×10 N/kg＝100 N，
手受到的压强
(3)质量为50 kg的同学将一桶水从一楼提到三楼，楼层高3 m，他一共做了多少焦耳的功？(g取10 N/kg)
解：同学做的总功W总＝G总h＝(m桶水＋m人)gh＝(10 kg＋50 kg)×10 N/kg×6 m＝3 600 J。
8．小华和妈妈去超市购物，她们将17 kg物品放在购物车中推行，购物车在某段时间内速度v随时间t变化的关系图像如图所示。已知购物车重力为130 N，所受阻力是总重力的0.15。(g取10 N/kg)
(1)在0～10 s内，水平推力________(填“大于”“小于”或“等于”)阻力，阻力大小为________N。
大于
45
(2)10～20 s内水平推力做了多少功？
(3)10～20 s内水平推力的功率多大？
解：10～20 s内购物车运动的距离s＝vt＝0.8 m/s×(20 s－10 s)＝8 m，10～20 s内水平推力做的功W＝Fs＝fs＝45 N×8 m＝360 J。
解：10～20 s内水平推力的功率
9．【2020·西藏】为了丰富学生的课余生活，某学校开设了“实验拓展课”。图甲是某一学习小组设计的“测量滑轮组机械效率”的实验装置图，图乙是物体上升高度h随时间t变化的关系图像，
已知物体的重力G＝36 N，不计
绳重及摩擦，手对绳自由端
施加的拉力F＝20 N，求：
(1)0～2 s内，滑轮组所做的有用功。
解：由图乙可知，2 s时，物体上升0.2 m，
有用功W有＝Gh＝36 N×0.2 m＝7.2 J。
(2)该滑轮组的机械效率。
解：滑轮组的动滑轮绕3段绳，总功W总＝Fs＝F×3h＝20 N×3×0.2 m＝12 J，
滑轮组的机械效率
(3)0～2 s内，拉力F的功率。
解：0～2 s内，拉力F的功率
10．【2021·广西桂林】小段用如图所示装置，使用一根杠杆AB和滑轮的组合将一合金块从水中提起，滑环C可在光滑的滑杆上自由滑动。已知合金密度ρ＝1.1×104 kg/m3；所用拉力F为500 N，且始终竖直向下；O为支点，且AO＝4OB；动滑轮的机械效率为75%。
若杠杆质量、杠杆与支点间摩擦
不计，整个过程中合金块始终未
露出水面。求：
(1)当拉力F向下移动距离为1.2 m时，拉力F对杠杆所做的功以及此时绳子对杠杆B点的拉力。
解：由题意知，拉力F竖直向下，大小为F＝500 N，其做的功为W＝Fs＝500 N×1.2 m＝600 J；
由杠杆的平衡条件得F×AO＝FB×OB，得绳子对杠杆B点的拉力
(2)合金块的体积。
解：设合金块的体积为V金，合金块所受绳的拉力为F3，已知动滑轮的机械效率为75%，有
代入数据得F3＝3 000 N。
合金块在上升过程中，始终没有露出液面，故对其受力分析得F3＋F浮＝G物，即F3＋ρ水gV金＝ρ金gV金，
代入数据得到3 000 N＋1×103 kg/m3×10 N/kg×V排＝1.1×104 kg/m3×10 N/kg×V金，解得V金＝0.03 m3。
