2.4 互感和自感
一、单选题
1．在如图所示的电路中，A1和A2是两个完全相同的灯泡，线圈L的自感系数足够大，电阻可以忽略不计．下列说法中正确的是 ( )
A．合上开关S时，A2先亮，A1后亮，最后A2比A1亮
B．断开开关S时，A1和A2都要过一会儿才熄灭
C．断开开关S时，A2闪亮一下再熄灭
D．断开开关S时，流过A2的电流方向向右
2．如图所示，L是电感足够大的线圈，其直流电阻可忽略不计，A和B是两个参数相同的灯泡，若将开关S闭合，等灯泡亮度稳定后，再断开开关S，则（ ）
A．开关S闭合时，灯泡A、B同时亮，最后一样亮
B．开关S闭合后，灯泡A逐渐熄灭，灯泡B逐渐变亮，最后保持不变
C．开关S断开瞬间，A、B都闪亮一下逐渐熄灭
D．开关S断开瞬间，灯泡A左端电势比右端高
3．如图所示的电路中，A1和A2是两个相同的小灯泡，L是一个自感系数相当大的线圈，其阻值与R相同。在开关S接通和断开时，灯泡A1和A2亮暗的顺序是（ ）
A．接通时A1先达最亮，断开时A1后灭 B．接通时A2先达最亮，断开时A1后灭
C．接通时A1先达最亮，断开时A1先灭 D．接通时A2先达最亮，断开时A1先灭
4．如图所示的电路中，，，三灯亮度相同，电源为，的交流电源，以下叙述中正确的是（ ）
A．改接，的交流电源时，灯变暗，灯变亮，灯亮度不变
B．改接，的交流电源时，灯变亮，灯变亮，灯亮度不变
C．改接的直流电源时，灯熄灭，灯变亮，灯变暗
D．改接的直流电源时，灯熄灭，灯变亮，灯亮度不变
5．如图1、2为演示自感现象的电路图，灯泡A1和A2规格相同，L1和L2为线圈。实验时，闭合开关S1，灯A1逐渐变亮，最终A1与A2的亮度相同；断开开关S2瞬间，灯A3突然闪亮，随后逐渐变暗。下列说法正确的是（ ）
A．图1中，变阻器R与L1的阻值相同
B．图1中，断开S1瞬间，灯A2将突然闪亮，随后A1和A2逐渐变暗
C．图2中，灯A3与L2的阻值相同
D．图2中，闭合S2待电路稳定后，灯A3中电流大于L2中电流

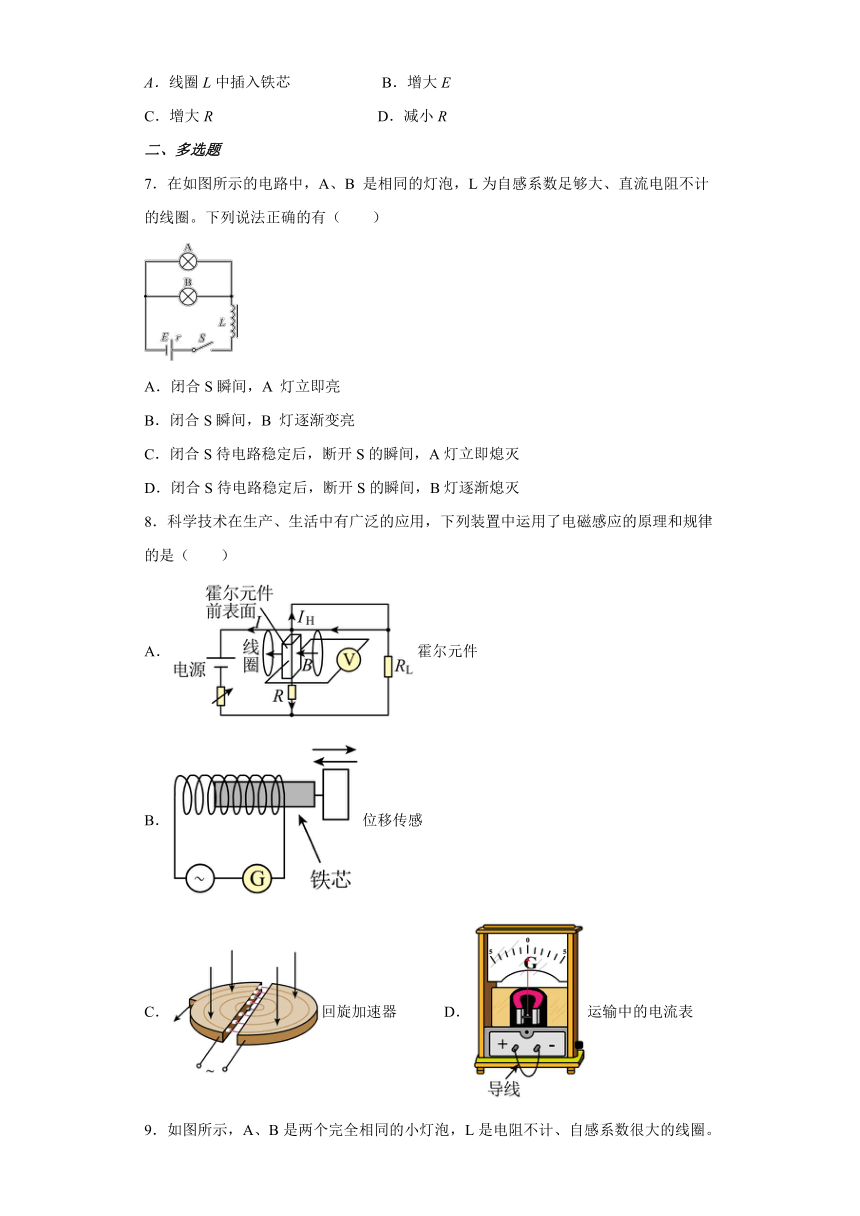

6．用电流传感器（相当于电流表，其电阻可以忽略不计）研究通电自感现象的电路如图甲所示。电阻的阻值是R，多匝线圈L中未插入铁芯，电源电动势为E，L的电阻和电源的内阻均可忽略。闭合开关S，传感器记录了电路中电流i随时间t变化的关系图像，如图乙中曲线①所示。如果改变某一条件，其他条件不变，重复实验，可以得到图乙中曲线②。改变的条件可能是（ ）
线圈L中插入铁芯 B．增大E
C．增大R D．减小R
二、多选题
7．在如图所示的电路中，A、B 是相同的灯泡，L为自感系数足够大、直流电阻不计的线圈。下列说法正确的有（ ）
A．闭合S瞬间，A 灯立即亮
B．闭合S瞬间，B 灯逐渐变亮
C．闭合S待电路稳定后，断开S的瞬间，A灯立即熄灭
D．闭合S待电路稳定后，断开S的瞬间，B灯逐渐熄灭
8．科学技术在生产、生活中有广泛的应用，下列装置中运用了电磁感应的原理和规律的是（ ）
A．霍尔元件
B．位移传感
C．回旋加速器 D．运输中的电流表
9．如图所示，A、B是两个完全相同的小灯泡，L是电阻不计、自感系数很大的线圈。下列说法正确的有（ ）
A．闭合S1，再闭合S2，A灯将变暗
B．闭合S1，再闭合S2，B灯将变暗直至熄灭
C．闭合S1、S2稳定后，再断开S1，A灯将立即熄灭
D．闭合S1、S2稳定后，再断开S1，B灯先亮一下然后变暗直至熄灭
10．如图所示，电源的电动势为E，内阻为r。A、B是两个相同的小灯泡，L是一个自感系数相当大的线圈，其直流电阻不能忽略。关于这个电路的以下说法正确的是（ ）
A．开关闭合后，A灯立刻亮
B．开关闭合后，B灯立刻亮，而后逐渐变暗，最后亮度稳定
C．开关断开后瞬间，A灯左端电势比右端电势低
D．开关断开后瞬间，A灯闪亮一下再熄灭，B灯立即熄灭
11．如图所示，L是自感很大电阻很小的线圈，当合上或断开开关S1和S2后，下列情况可能发生的是（ ）
A．S2断开，S1合上瞬间，Q灯逐渐亮起来
B．合上S1、S2，稳定后，P灯是暗的
C．保持S2闭合，断开S1瞬间，Q灯立即熄灭，P灯亮一下再熄灭
D．保持S2闭合，断开S1瞬间，P灯和Q灯都是过一会才熄灭
三、填空题
12．如图所示，线圈的直流电阻为10Ω，R=20Ω，线圈的自感系数较大，电源的电动势为6V，内阻不计。则在闭合S瞬间，通过L的电流为______A，通过R的电流为______A；S闭合后电路中的电流稳定时断开S的瞬间，通过R的电流为______A。
13．演示自感现象的实验电路图如图所示．L是自感线圈，A1、A2是规格相同的灯泡，R的阻值与L的直流电阻阻值相同．当开关S由断开到合上时，观察到的自感现象是____________，最后达到同样亮．
14．四个发光二极管如图所示连接，已知电感线圈自感系数很大，但是自身电阻几乎为0，则开关闭合后最先发光的是________，开关闭合一段时间后，再将开关断开，则从开关闭合到断开，一直没发光的是_________。（填a、b、c、d）
四、解答题
15．如图所示是一种延时继电器的示意图，铁芯上有两个线圈A和B．当S1闭合时，电磁铁将吸引衔铁D，使触头C接通电路工作．
（1）如果闭合S2，当S1断开时，要延迟一段时间，弹簧才将衔铁D拉起使触头C断开电路，这种延迟是由于线圈A还是B的作用？是应用了什么物理原理？
（2）如果断开S2，当S1断开时，是否还有延时作用？
16．在图所示电路中，L为一自感线圈，如果开关S断开，电流从最大值减小到零的时间为0.05s，产生的感应电动势为180V，可使氖管发光；如果电流在0.03s内减小到零，则氖管两端可得到多大电压？
试卷第1页，共3页
参考答案：
1．B
【解析】
【详解】
合上开关接通电路，A2立即亮，线圈对电流的增大有阻碍作用，所以通过A1的电流慢慢变大，最后两灯泡的电压一样大，所以一样亮；断开开关切断电路时，通过A2的电流立即消失，线圈对电流的减小有阻碍作用，所以通过A1的电流会慢慢变小，并且方向向左通过A2，所以两灯泡一起过一会儿熄灭．
故选B.
考点：自感现象
2．B
【详解】
AB．当S闭合时，由于L的阻碍，电流从两灯中流过，故两灯同时亮，并且流过的电流相等，故两灯的亮度相同；但电路稳定后，灯泡A被短路而熄灭，B灯更亮，最后保持不变，故B正确，A错误；
CD．S断开时，B中电流消失，故立即熄灭；而A中由于电感中产生感应电动势，使A闪亮一下后逐渐熄灭，流经A的电流从右向左，故灯泡A左端电势比右端低。故CD错误；
故选B。
3．A
【详解】
接通时由于线圈L产生较大自感电动势阻碍电流的增大，故绝大多数电流都流经A1，即A1先达最亮，由于电阻R的分流作用，A1亮度较低；断开时A2先灭，线圈L产生较大自感电动势阻碍电流的减小，产生的感应电流流经A1，故A1后灭，A正确，BCD错误。
故选A。
4．D
【解析】
【详解】
AB．三个支路电压相同，当交流电频率变大时，电感的感抗增大，电容的容抗减小，电阻所在支路对电流的阻碍作用不变，所以流过灯泡所在支路的电流变大，流过灯泡所在支路的电流变小，流过灯泡所在支路的电流不变，故灯泡变亮，灯泡变暗，灯泡亮度不变，AB错误；
CD．改接的直流电源时，电容器隔直流，电感线圈通低频，所以灯熄灭，B灯变亮，C灯亮度不变，C错误，D正确。
故选D。
5．A
【解析】
【详解】
A．图1中，最终A1与A2的亮度相同，两个支路电流相同，又由于两个灯泡电阻相同，所以变阻器R与L1的电阻值相同，故A正确；
B．图1中，闭合S1瞬间，电感线圈由于自感现象，L1对电流有阻碍作用，此时自感线圈相当于一个新电源，两灯泡会逐渐熄灭，而稳定时两并联支路的电流相等，则灯A2将不会闪亮，故B错误；
CD．图2中，断开S2的瞬间，A3灯突然闪亮，是因为电路稳定时，L2的电流大于A3的电流，可知L2的电阻小于A3的电阻，故CD错误；
故选A。
6．A
【解析】
【详解】
A．若线圈中插入铁芯，线圈自感系数增大，自感现象延长，所以若线圈中插入铁芯，上述过程中电路中电流达到稳定值经历的时间大于曲线①的时间，A正确；
BD．若增大E或减小R，则电路稳定后的Im应增大，而乙图中的Im没有发生改变这说明二者没有发生对应的改变，BD错误；
C．若增大R，则电路稳定后的Im应减小，而乙图中的Im没有发生改变这说明R没有发生对应的改变，C错误。
故选A。
7．BC
【解析】
【详解】
AB．开关闭合后瞬间，由于线圈自感电动势的阻碍，电流逐渐增大，AB灯都逐渐变亮，故A错误，B正确；
CD．开关由闭合到断开瞬间，由于无法形成通过线圈的闭合回路，则AB灯都立即熄灭，故D错误，C正确。
故选BC。
8．BD
【解析】
【详解】
AC．霍尔元件和回旋加速器都利用了磁场对带电粒子的作用，没有电磁感应现象，故A、C错误；
B．位移传感器中铁芯插入线圈的长度不同，线圈的自感系数不同，对交流的阻碍作用的大小不同，自感是一种电磁感应现象，故B正确；
D．运输中的电流表两极短接，利用电磁阻尼来防止指针的摆动，也是利用了电磁感应现象，D正确；
故选BD。
9．BCD
【详解】
A．闭合S1，再闭合S2，闭合电路总电阻将减小，干路电流增大，A灯将变亮，A错误；
B．闭合S1，再闭合S2，流过L的电流慢慢变大，稳定时B灯将被短路，所以B灯将变暗直至熄灭，B正确；
C．闭合S1、S2稳定后，再断开S1，A灯将立即熄灭，C正确；
D．闭合S1、S2稳定后，B灯熄灭，再断开S1，由于自感现象，B灯先亮一下然后变暗直至熄灭，D正确。
故选BCD。
10．AC
【解析】
【详解】
AB．电键S闭合瞬间，A灯泡立即亮，线圈L阻碍电流的增大，故流过B的电流慢慢变大，B灯泡逐渐变亮，稳定后线圈L的阻碍作用消失，但L有直流电阻且A、B是两个相同的小灯泡，则A所在的并联支路电阻较小，电流较大，即，即B灯慢慢亮，而后直到亮度稳定，故A正确，B错误；
C．稳定后当电键S断开后，由于自感，线圈中的电流只能慢慢减小，线圈相当于电源，内部电流从左向右，右端为高电势，与灯泡A和B构成闭合回路放电，流经灯泡A的电流是从右到左，即A灯左端电势比右端电势低，故C正确；
D．因断开前，断电后消失，逐渐减小的流向A灯泡，则A灯泡不会闪亮而逐渐熄灭，B灯也是逐渐熄灭，故D错误；
故选AC。
11．ABC
【解析】
【详解】
A.自感作用延缓了电路中电流的变化，使得在通电瞬间含电感的电路相当于断路，而断电时电感线圈相当于一个电源，通过放电回路将贮存的能量释放出来。而一般的纯电阻电路可以认为通电时立即有电流，断电时电流立即消失。本题中只合上S1时，由于线圈的自感作用，流过Q灯的电流将逐渐增大，故选项A正确（注意，P灯是立即就亮）；
B.合上S1、S2，稳定后，由于RL很小，P灯几乎被短路，故P灯是暗的，选项B正确；
CD.保持S2闭合，断开S1瞬间，电感L和P灯构成放电回路，由于自感作用，L中的电流值将由稳定逐渐减小，由于原来，所以P灯将亮一下再熄灭，而跟Q灯并联的是电阻，故Q灯立即熄灭，选项C正确，D错误。
故选ABC。
12． 0 0.3 0.6
【解析】
【详解】
在闭合S的瞬间，由于L的自感作用，将阻碍电流的增加，从零增加到最大，所以接通开关的瞬间通过L的电流为零；
电阻R无自感现象，接通瞬间就达到稳定电流为
电路中的电流稳定时，流过L的电流
在开关断开的瞬间，由电源提供给电阻R的电流瞬间消失，由于线圈L的自感作用，其电流不能马上消失，从稳定的电流逐渐减小到零，此时通过R的电流是线圈中的自感电流，所以方向与原电流方向相反，开关断开瞬间电流为0.6A。
13．A2立即亮，A1逐渐亮（或A2先亮，A1后亮）
【解析】
【详解】
A2支路是纯电阻电路，S接通，电流立即通过；A1支路的电感线圈L对电流的变化起阻碍作用，当电路稳定后，自感的阻碍作用才会消失，所以A1逐渐亮，最后两灯同样亮．
14． b c
【解析】
【详解】
因ac加反向电压，bd加正向电压，开关闭合后因电感线圈有阻碍作用，则最先发光的是b；开关闭合一段时间后，再将开关断开，则电感线圈相当电源，与上面的电路组成新的回路，则电流将通过d和a导通，则从开关闭合到断开，一直没发光的是c。
15．（1）B；电磁感应；（2）无．
【解析】
【详解】
（1）当S1断开时，导致由于线圈B中的磁通量变小，从而出现感应电流，致使F中仍有磁性，出现延迟一段时间才被释放．所以由于B线圈的电磁感应作用，才产生延时释放D的作用．
（2）若断开B线圈的开关S2，当S1断开，F中立即没有磁性，所以没有延时功能．
答：（1）这种延迟是由于线圈B的作用.是应用了电磁感应.
（2）如果断开S2，当S1断开时，没有延时功能.
16．300V
【详解】
由线圈自感电动势的大小公式
得
解方程组得
答案第1页，共2页
答案第1页，共2页
