课时3涡流、电磁阻尼和电磁驱动分层作业进阶拓展第二章电磁感应2021_2022学年高二物理选择性必修第二册（人教版2019）
一、单选题，共10小题

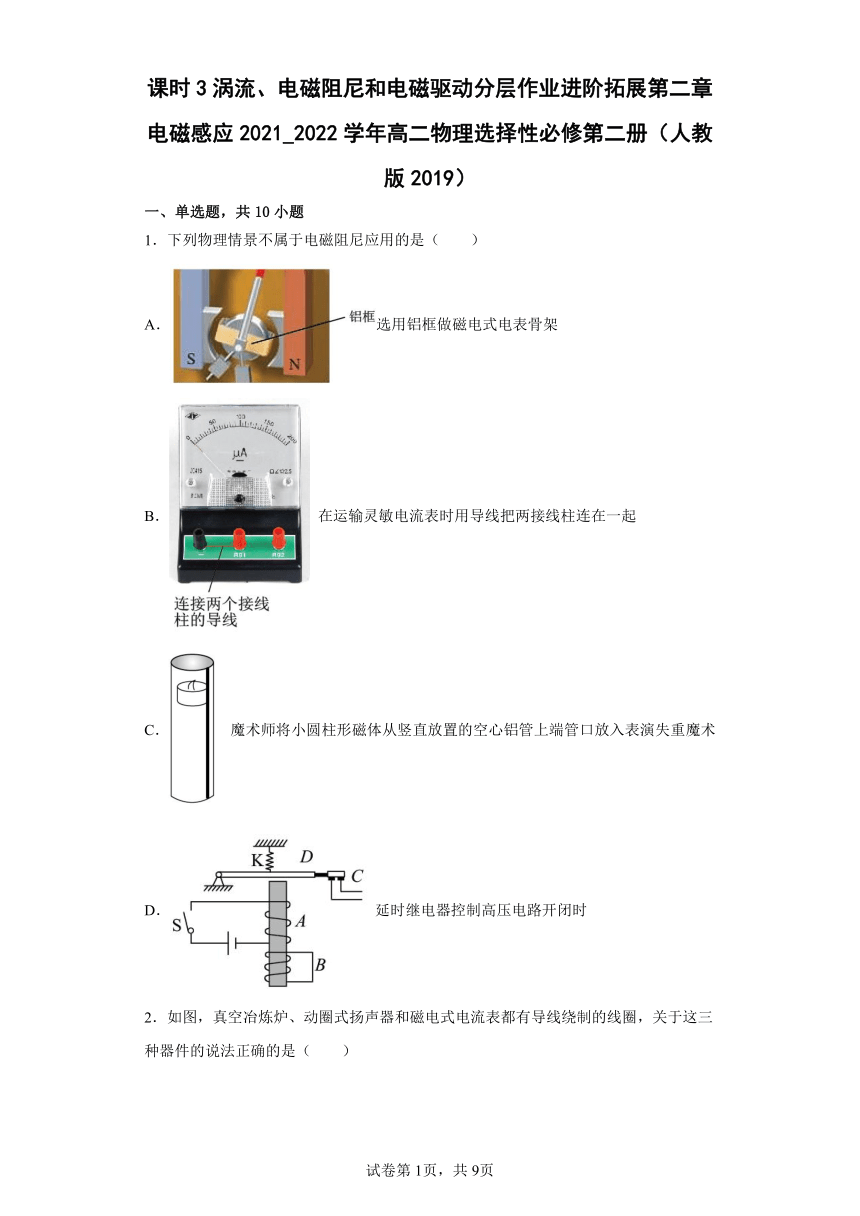

1．下列物理情景不属于电磁阻尼应用的是（ ）
A．选用铝框做磁电式电表骨架
B． 在运输灵敏电流表时用导线把两接线柱连在一起
C． 魔术师将小圆柱形磁体从竖直放置的空心铝管上端管口放入表演失重魔术
D． 延时继电器控制高压电路开闭时

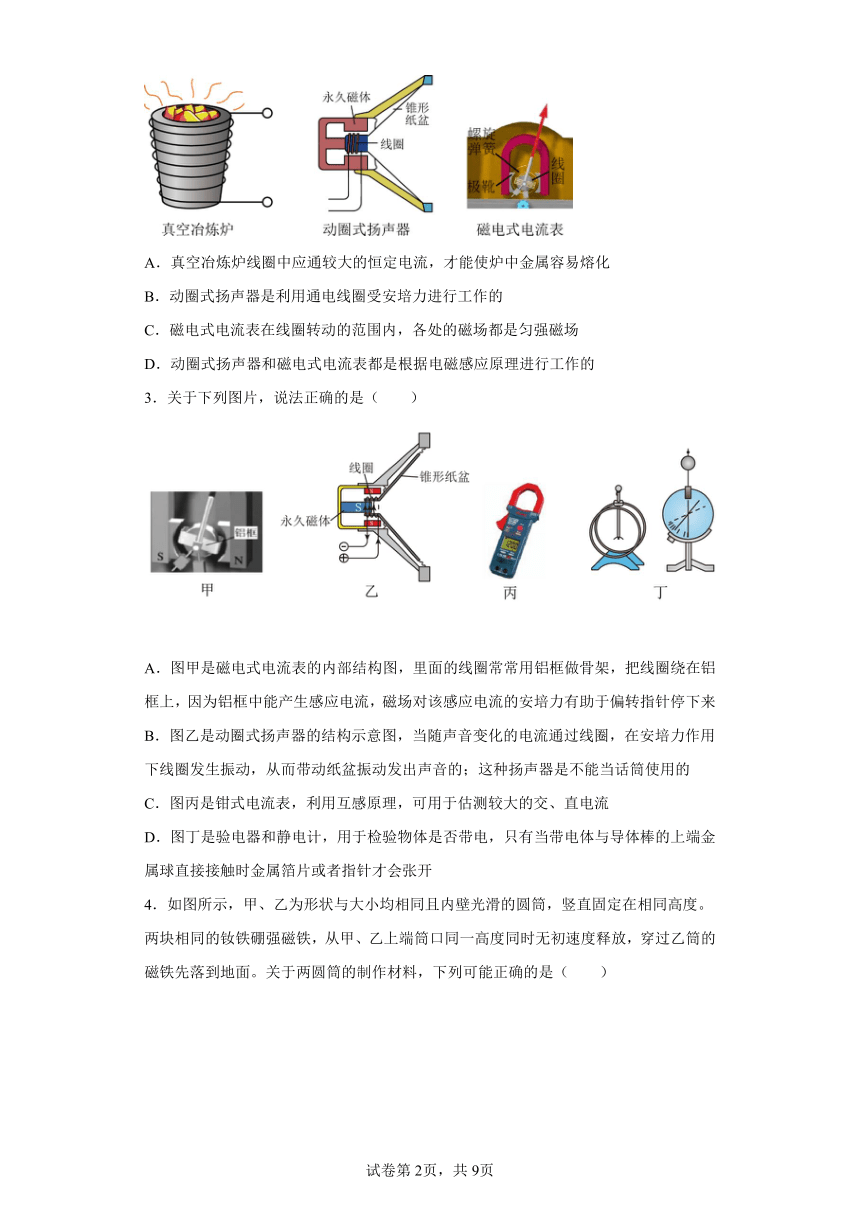

2．如图，真空冶炼炉、动圈式扬声器和磁电式电流表都有导线绕制的线圈，关于这三种器件的说法正确的是（ ）
A．真空冶炼炉线圈中应通较大的恒定电流，才能使炉中金属容易熔化
B．动圈式扬声器是利用通电线圈受安培力进行工作的
C．磁电式电流表在线圈转动的范围内，各处的磁场都是匀强磁场
D．动圈式扬声器和磁电式电流表都是根据电磁感应原理进行工作的
3．关于下列图片，说法正确的是（ ）
A．图甲是磁电式电流表的内部结构图，里面的线圈常常用铝框做骨架，把线圈绕在铝框上，因为铝框中能产生感应电流，磁场对该感应电流的安培力有助于偏转指针停下来
B．图乙是动圈式扬声器的结构示意图，当随声音变化的电流通过线圈，在安培力作用下线圈发生振动，从而带动纸盆振动发出声音的；这种扬声器是不能当话筒使用的
C．图丙是钳式电流表，利用互感原理，可用于估测较大的交、直电流
D．图丁是验电器和静电计，用于检验物体是否带电，只有当带电体与导体棒的上端金属球直接接触时金属箔片或者指针才会张开

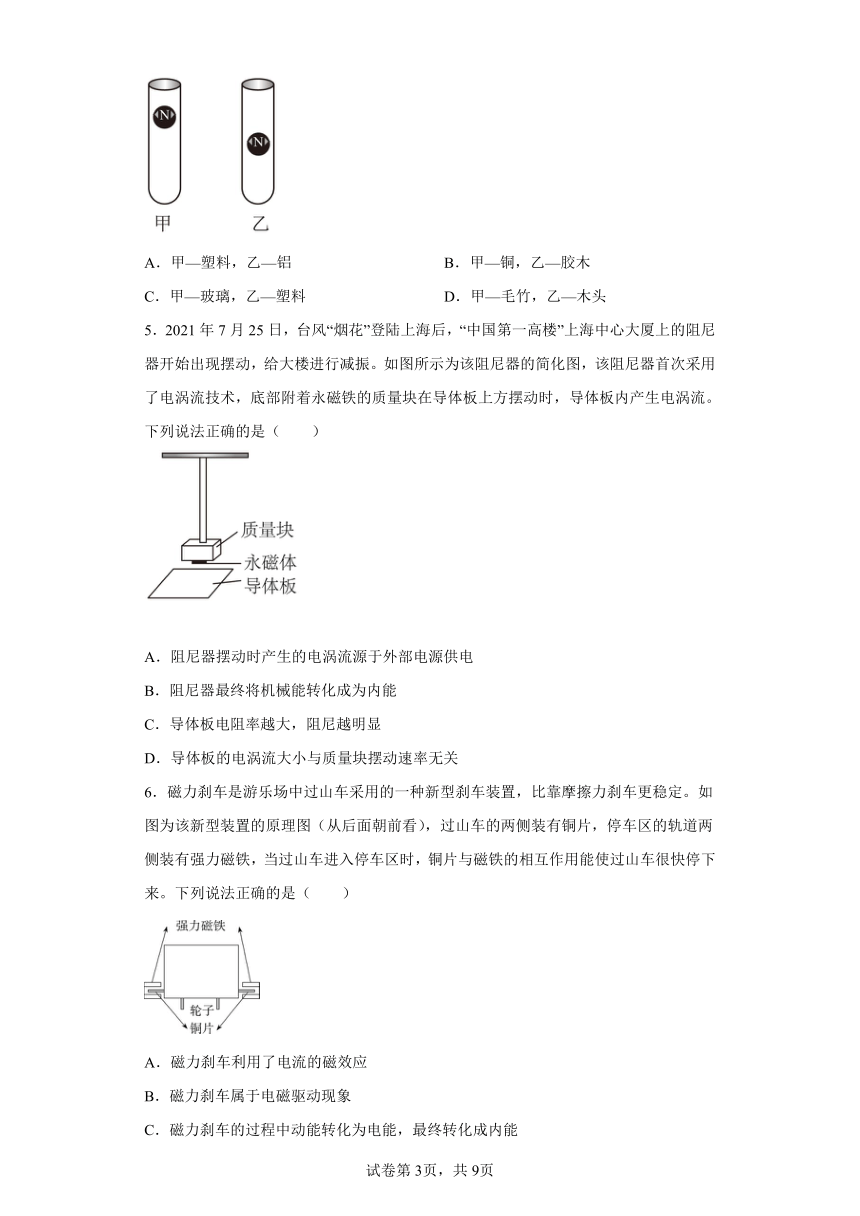

4．如图所示，甲、乙为形状与大小均相同且内壁光滑的圆筒，竖直固定在相同高度。两块相同的钕铁硼强磁铁，从甲、乙上端筒口同一高度同时无初速度释放，穿过乙筒的磁铁先落到地面。关于两圆筒的制作材料，下列可能正确的是（ ）
A．甲—塑料，乙—铝 B．甲—铜，乙—胶木
C．甲—玻璃，乙—塑料 D．甲—毛竹，乙—木头
5．2021年7月25日，台风“烟花”登陆上海后，“中国第一高楼”上海中心大厦上的阻尼器开始出现摆动，给大楼进行减振。如图所示为该阻尼器的简化图，该阻尼器首次采用了电涡流技术，底部附着永磁铁的质量块在导体板上方摆动时，导体板内产生电涡流。下列说法正确的是（ ）
A．阻尼器摆动时产生的电涡流源于外部电源供电
B．阻尼器最终将机械能转化成为内能
C．导体板电阻率越大，阻尼越明显
D．导体板的电涡流大小与质量块摆动速率无关
6．磁力刹车是游乐场中过山车采用的一种新型刹车装置，比靠摩擦力刹车更稳定。如图为该新型装置的原理图（从后面朝前看），过山车的两侧装有铜片，停车区的轨道两侧装有强力磁铁，当过山车进入停车区时，铜片与磁铁的相互作用能使过山车很快停下来。下列说法正确的是（ ）
A．磁力刹车利用了电流的磁效应
B．磁力刹车属于电磁驱动现象
C．磁力刹车的过程中动能转化为电能，最终转化成内能
D．过山车的质量越大，进入停车区时由电磁作用引起的刹车阻力越大

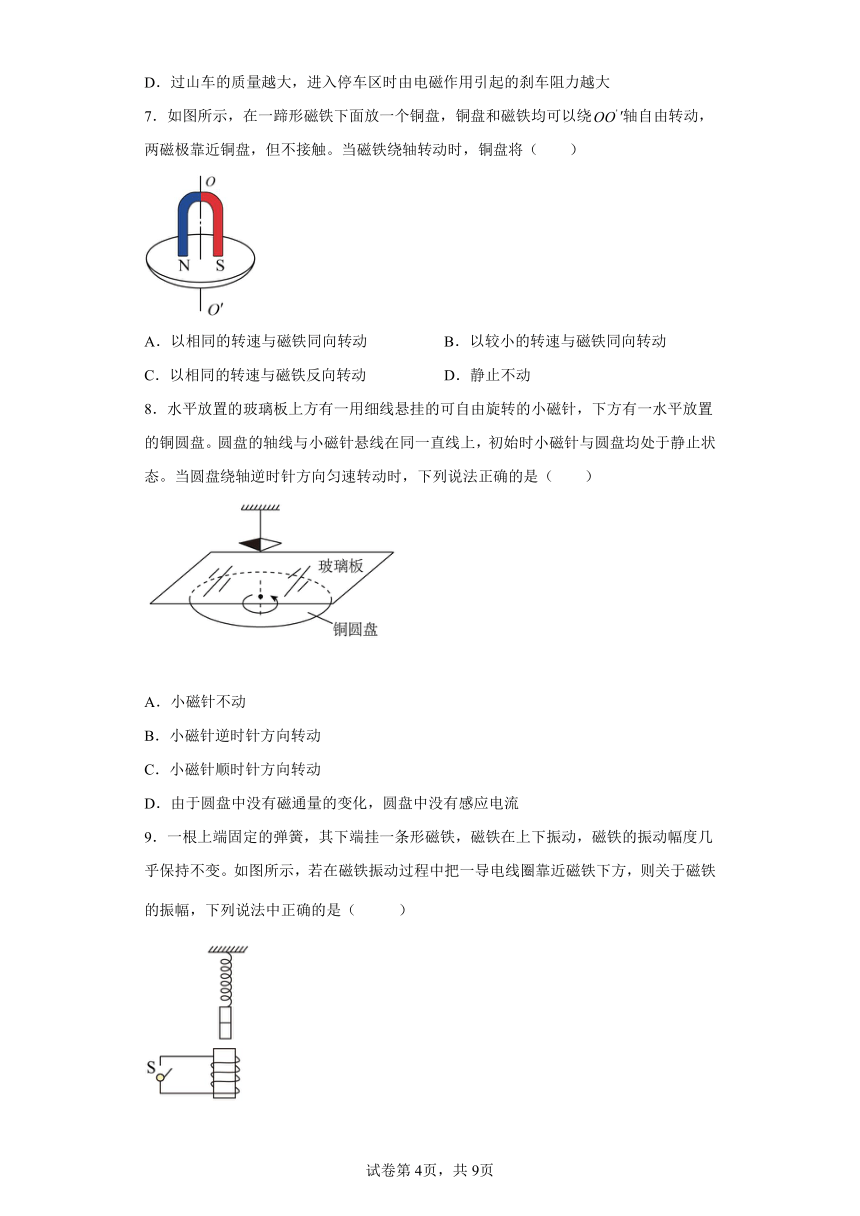

7．如图所示，在一蹄形磁铁下面放一个铜盘，铜盘和磁铁均可以绕′轴自由转动，两磁极靠近铜盘，但不接触。当磁铁绕轴转动时，铜盘将（ ）
A．以相同的转速与磁铁同向转动 B．以较小的转速与磁铁同向转动
C．以相同的转速与磁铁反向转动 D．静止不动
8．水平放置的玻璃板上方有一用细线悬挂的可自由旋转的小磁针，下方有一水平放置的铜圆盘。圆盘的轴线与小磁针悬线在同一直线上，初始时小磁针与圆盘均处于静止状态。当圆盘绕轴逆时针方向匀速转动时，下列说法正确的是（ ）
A．小磁针不动
B．小磁针逆时针方向转动
C．小磁针顺时针方向转动
D．由于圆盘中没有磁通量的变化，圆盘中没有感应电流
9．一根上端固定的弹簧，其下端挂一条形磁铁，磁铁在上下振动，磁铁的振动幅度几乎保持不变。如图所示，若在磁铁振动过程中把一导电线圈靠近磁铁下方，则关于磁铁的振幅，下列说法中正确的是（ ）
A．S闭合时振幅迅速减小，S断开时振幅几乎不变
B．S闭合时振幅迅速增大，S断开时振幅几乎不变
C．S闭合或断开，振幅变化相同
D．S闭合或断开，振幅都几乎不发生变化

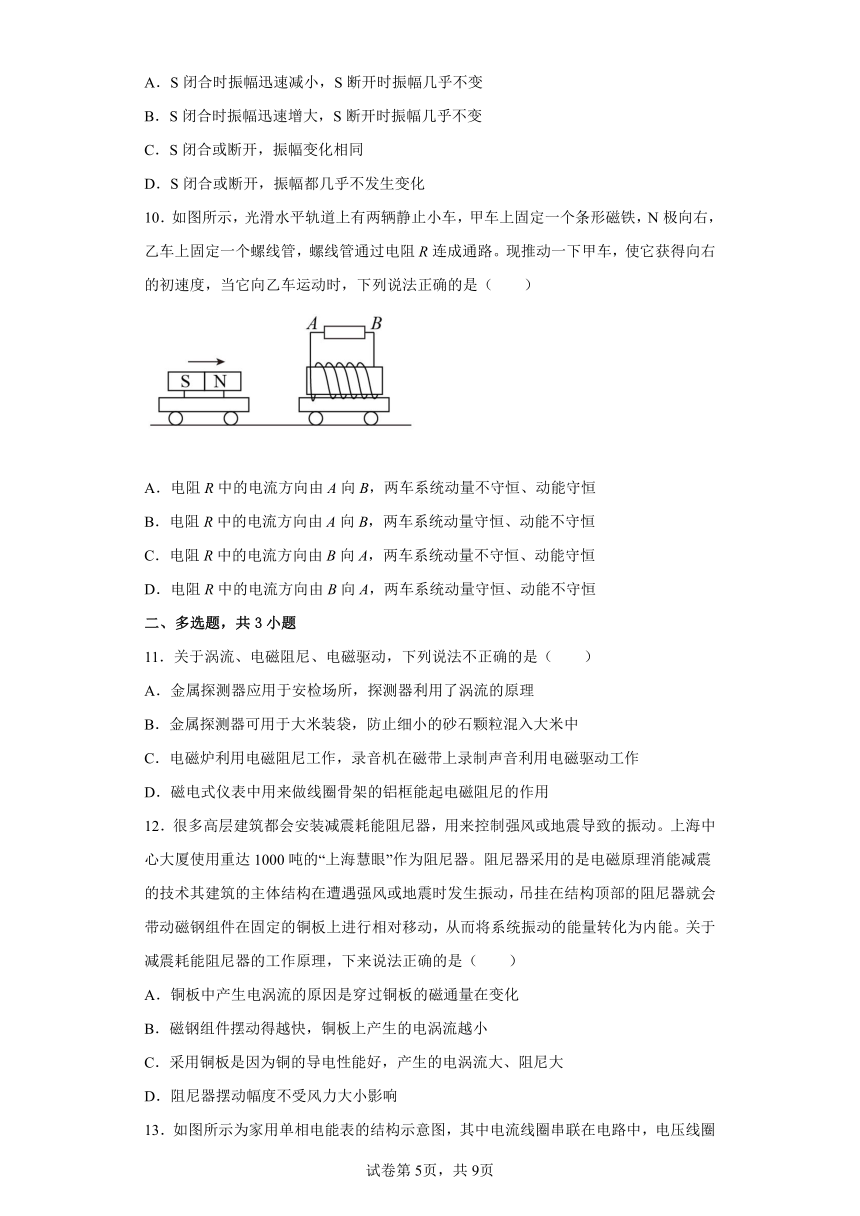

10．如图所示，光滑水平轨道上有两辆静止小车，甲车上固定一个条形磁铁，N极向右，乙车上固定一个螺线管，螺线管通过电阻R连成通路。现推动一下甲车，使它获得向右的初速度，当它向乙车运动时，下列说法正确的是（ ）
A．电阻R中的电流方向由A向B，两车系统动量不守恒、动能守恒
B．电阻R中的电流方向由A向B，两车系统动量守恒、动能不守恒
C．电阻R中的电流方向由B向A，两车系统动量不守恒、动能守恒
D．电阻R中的电流方向由B向A，两车系统动量守恒、动能不守恒
二、多选题，共3小题
11．关于涡流、电磁阻尼、电磁驱动，下列说法不正确的是（ ）
A．金属探测器应用于安检场所，探测器利用了涡流的原理
B．金属探测器可用于大米装袋，防止细小的砂石颗粒混入大米中
C．电磁炉利用电磁阻尼工作，录音机在磁带上录制声音利用电磁驱动工作
D．磁电式仪表中用来做线圈骨架的铝框能起电磁阻尼的作用
12．很多高层建筑都会安装减震耗能阻尼器，用来控制强风或地震导致的振动。上海中心大厦使用重达1000吨的“上海慧眼”作为阻尼器。阻尼器采用的是电磁原理消能减震的技术其建筑的主体结构在遭遇强风或地震时发生振动，吊挂在结构顶部的阻尼器就会带动磁钢组件在固定的铜板上进行相对移动，从而将系统振动的能量转化为内能。关于减震耗能阻尼器的工作原理，下来说法正确的是（ ）
A．铜板中产生电涡流的原因是穿过铜板的磁通量在变化
B．磁钢组件摆动得越快，铜板上产生的电涡流越小
C．采用铜板是因为铜的导电性能好，产生的电涡流大、阻尼大
D．阻尼器摆动幅度不受风力大小影响
13．如图所示为家用单相电能表的结构示意图，其中电流线圈串联在电路中，电压线圈并联在电路中，通过电流线圈和电压线圈的交变电流产生的交变磁场使铝盘中产生涡旋电流，交变磁场对涡旋电流的安培力推动铝盘转动，转动方向如图中箭头所示。旁边还固定一块形永久磁铁，铝盘转动时要从磁铁两极之间通过。关于家用单相电能表，下列说法正确的是（ ）
A．用户功率越大，电压线圈在铝盘中产生的涡流越大
B．用户功率越大，电流线圈在铝盘中产生的涡流越大
C．永久磁铁在铝盘中产生的安培力推动铝盘转动
D．当停止用电时，永久磁铁可以使铝盘尽快停止转动，避免由于惯性继续转动而带来计量误差
三、填空题，共4小题
14．下列现象属电磁阻尼的是________，属电磁驱动的是________。
A．磁电式仪表线圈的骨架用铝框来做
B．微安表的表头在运输时要把两接线框短接
C．自制金属地雷探测器
D．交流感应电动机
E．当图中B变大时，a、b在固定光滑导轨上滑动
15．我们用作煮食的炉子有各种各样的款式，它们的工作原理各不相同。有以天然气、液化石油气等作燃料的，例如天然气炉；还有以直接用电热方式加热的，例如电饭锅，下面介绍的是以电磁感应原理生热的电磁炉。
如图所示是描述电磁炉工作原理的示意图，炉子的内部有一个金属线圈，当电流通过线圈时，会产生磁场，这个磁场的大小和方向是不断变化的，这个变化的磁场又会引起放在电磁炉上面的铁质（或钢质）锅底内产生感应电流，由于锅底有电阻，所以感应电流又会在锅底产生热效应，这些热能便起到加热物体的作用从而煮食。
电磁炉的特点是：电磁炉的效率比一般的炉子都高，热效率高达90%，炉面无明火，无烟无废气，电磁火力强劲，安全可靠。
因为电磁炉是以电磁感应产生电流，利用电流的热效应产生热量，所以不是所有的锅或器具都适用。对于锅的选择，方法很简单，只要锅底能被磁铁吸住的就能用。适合放在电磁炉上烹饪的器具有不锈钢锅、不锈钢壶、平底铁锅；不适用的有陶瓷锅、圆底铁锅、耐热玻璃锅、铝锅、铜锅等。
（1）在电磁炉加热食物的过程中涉及的物理原理有（回答三个即可）：
①______________；
②______________；
③______________。
（2）电磁炉的锅不能用陶瓷锅、耐热玻璃锅的原因是__________；电磁炉所用的锅不能用铝锅、铜锅的原因是___________。
（3）在锅和电磁炉中间放一纸板，则电磁炉还能起到加热作用吗( )？为什么( )？
16．如图所示为生产中常用的一种延时继电器的示意图．铁芯上有两个线圈A和B、线圈A跟电源连接，线圈B的两端接在一起，构成一个闭合电路．在断开开关S的时候，线圈A中电流变小至消失时，铁芯中的磁通量_____（选填“减小”、“增大”），从而在线圈_____（选填“A”、“B”）中产生感应电流，此感应电流的磁场要阻碍原磁场的变化，这样就使铁芯中的磁场减弱得_____（选填“快”、“慢”）些，从而弹簧K并不能立即将衔铁D拉起，而使触头C（连接工作电路）立即离开，而是过一小段时间后才执行这个动作．
17．如图所示是用涡流金属探测器探究地下金属物的示意图，当探测到地下的金属物时，______（选填“金属物”或“探头”）中产生涡流。
四、解答题，共4小题
18．弹簧上端固定，下端悬挂一根磁铁。将磁铁托到某一高度后放开，磁铁能振动较长一段时间才停下来。如果在磁铁下端放一个固定的闭合线圈，使磁铁上下振动时穿过它（如图所示），磁铁就会很快停下来。解释这个现象，并说明此现象中的能量转化情况。
19．涡流产生的热会使变压器的铁芯温度升高，降低工作效率。为此，变压器中常用电阻率较大的硅钢作为铁芯材料，如图所示，并把整块金属的铁芯替换成由许多互相绝缘的薄硅钢片叠成的铁芯。请结合相关知识说明上述改进措施的原理。
20．有一个铜盘，轻轻拨动它，能长时间地绕轴自由转动。如果在转动时把蹄形磁铁的两极放在铜盘的边缘，但并不与铜盘接触，铜盘就能在较短的时间内停止。分析这个现象产生的原因。
21．涡流探伤是工业上常用的技术之一，该技术通过励磁线圈靠近导体，使导电构件中产生涡电流，再借助探测线圈测定涡电流的变化量，从而获得构件缺陷的有关信息。参考如图所示的示意图，解释涡流探伤技术是如何发现导体中的缺陷的。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．D
【解析】
A．常用铝框做骨架，当线圈在磁场转动时，导致铝矿的磁通量变化，从而产生感应电流，出现安培阻力，使其很快停止摆动,属于电磁阻尼现象。故A选项不符合题意。
B．运输过程中的震动颠簸,可能会损坏指针、线圈、游丝,短路后,产生感应电流,据楞次定律,产生电磁阻尼,减轻指针、线圈、游丝的摆动，属于电磁阻尼现象，故B选项不符合题意。
C．磁铁在下落时，导致铝管内的磁通量在变化，从而产生感应电流，会产生安培力进而阻碍磁铁的下落，属于电磁阻尼现象,故C选项不符合题意。
D．电磁铁原理是用低压控制电路控制高压工作电路，属于电流磁效应现象,则D选项符合题意。
故选D。
2．B
【解析】
A．真空冶炼炉利用的是涡流原理，因此线圈中应通交变电流，选项A错误；
B．动圈式扬声器是利用通电线圈受安培力进行工作的，选项B正确；
C．磁电式电流表蹄形磁铁和铁芯间的磁场是均匀辐射分布的，特点是大小相等，方向不同，因此不是匀强磁场，选项C错误；
D．动圈式扬声器和磁电式电流表都是利用通电线圈受安培力进行工作的，选项D错误。
故选B。
3．A
【解析】
A．磁电式电流表里面的线圈常常用铝框做骨架，因为铝框在磁场中转动时能产生阻尼，让线圈快速稳定下来，故A正确；
B．电流通过线圈，在安培力作用下线圈发生振动，从而带动纸盆振动发出声音;动圈式扬声器也可以当话筒使用，声音使纸盆振动，带动线圈切割磁感线，从而产生感应电流，故B错误；
C．钳式电流表，利用互感原理，只能用于估测较大的交变电流，故C错误；
D．验电器和静电计，用于检验物体是否带电，当带电体与导体棒的上端金属球接触或靠近时金属箔片或者指针都会张开，故D错误。
故选A。
4．B
【解析】
由题意可知，穿过乙筒的磁铁比穿过甲筒的磁铁先落到地面，故说明磁铁在甲筒时受到阻力作用；其原因是金属导体切割磁感线，从而使闭合的导体中产生感应电流，由于磁极间的相互作用而使条形磁铁受向上的阻力；故甲筒应为金属导体，如铜、铝、铁等，而乙筒应为绝缘体，如塑料、胶木等，故B正确，ACD错误；
故选B。
5．B
【解析】
A．阻尼器摆动时，永磁体通过导体板上方使之磁通量发生变化，从而在导体板中产生电涡流，属于电磁感应现象，A错误；
B．通过阻碍质量块和永磁体的运动，阻尼器将动能转化为电能，并通过电流做功将电能最终转为焦耳热，B正确；
C．导体板电阻率越大，导体的电阻越大，电流越小，阻尼越不明显，C错误；
D．质量块通过导体上方的速度越快，磁通量变化越快，产生的感应电动势和感应电流也越大，D错误。
故选B。
6．C
【解析】
AB．磁力刹车过程会产生涡流，属于电磁感应现象，并非是电流的磁效应，也不属于电磁驱动现象，选项A、B错误；
C．磁力刹车的过程中，铜片穿过磁铁时产生涡流，在磁场中受到安培力作用，阻碍过山车的运动，故磁力刹车的过程中动能转化为电能，最终转化成内能，选项C正确；
D．过山车的速度越大，进入停车区时由电磁作用引起的刹车阻力越大，和质量无关，选项D错误。
故选C。
7．B
【解析】
因磁铁的转动，引起铜盘中磁通量发生变化而产生感应电流，进而受安培力作用而发生转动，由楞次定律可知安培力的作用是阻碍相对运动，所以铜盘与磁铁同向转动，又由产生电磁感应的条件可知，线圈中能产生电流的条件必须是磁通量发生变化。故要求铜盘转动方向与磁铁相同而转速小，不能同步转动。
故选B。
8．B
【解析】
铜圆盘上存在许多小的闭合回路，当圆盘转动时，穿过小的闭合回路的磁通量发生变化，回路中产生感应电流（涡流），此电流产生的磁场导致磁针逆时针方向转动，构成电磁驱动。
故选B。
9．A
【解析】
S闭合时，由于磁铁的上下振动，穿过线圈的磁通量不断变化在线圈中产生感应电流，即有电能产生，消耗机械能，所以振幅逐渐减小；S断开时，线圈中无电能产生，不消耗机械能，故振幅不变，BCD错误， A正确。
故选A。
10．B
【解析】
AC．由于两车在光滑水平轨道上相互作用，合外力为零，动量守恒；甲车向右运动过程中，通过螺线管的磁通量向右增加，螺线管中有感应电流产生，根据能量守恒动能会减少。选项AC错误；
BD．甲车向右运动过程中，通过螺线管的磁通量向右增加，由楞次定律可知乙车中螺线管产生的磁场方向向左，根据右手螺旋定则可知电阻R中的电流方向可能由A向B，选项B正确，D错误。
故选B。
11．BC
【解析】
A．金属探测器在探测金属时，由于被测金属中产生的涡流从而使报警器工作，A正确；
B．金属探测器只能探测金属，大米中的砂石不是金属，不能产生涡流，所以不能防止细小的砂石颗粒混入大米中，B错误；
C．电磁炉利用涡流工作，录音机在磁带上录制声音时，利用了电流的磁效应，C错误；
D．磁电式仪表中用来做线圈骨架的铝框中可以产生感应电流，能起电磁阻尼的作用，D正确。
故选BC。
12．AC
【解析】
A．产生电涡流的原因与感应电流相同，都是由于穿过导体的磁通量变化而产生的，故A正确；
B．磁钢组件摆动得越快，磁通量变化越快，铜板上产生的电涡流越大，故B错误；
C．采用铜板是因为铜的电阻率低，导电性能好，产生的电涡流大、阻尼大，故C正确；
D．阻尼器摆动幅度受风力大小影响，故D错误。
故选AC。
13．BD
【解析】
AB．电流线圈串联在电路中，用户功率越大则电流越大，产生的磁强越强，则涡流越大，而电压线圈并联在电路中其电流与用户功率无关，电流大小不变，因此因其的涡流不变，，A错误，B正确；
C．由题意可知，交变磁场对涡旋电流的安培力推动铝盘转动，C错误；
D．当停止用电时，铝盘失去继续转动的动力，线圈转动切割切割永久磁铁产生电磁阻尼效果，避免由于惯性继续转动而带来计量误差，D正确。
故选BD。
14． AB DE
【解析】
电磁阻尼是指导体在磁场中运动时，感应电流会使导体受到安培力，安培力的方向总是阻碍导体运动，磁电式仪表线圈的骨架用铝框来做，是利用电磁阻尼作用让指针快速停止摆动；微安表的表头在运输时要把两接线框短接，也是利用电磁阻尼作用让表头指针不发生剧烈摆动。
电磁驱动是磁场相对导体运动，在导体中会产生感应电流，感应电流使导体受到安培力作用，安培力使导体运动而不是阻碍导体运动，交流感应电动机是利用电磁驱动使电动机线圈转动；E选项图中B变大时，a、b在安培力的作用下沿固定光滑导轨滑动。
15． 电流的磁效应（或电生磁） 电磁感应现象（或磁生电） 电流的热效应（或焦耳定律） 不能产生电磁感应现象 电阻率小，电热少，效率低 能起到加热作用 由于线圈产生的磁场能穿透纸板到达锅底，在锅底产生感应电流
【解析】
（1）①首先交流电流过线圈产生电磁感应现象是电生磁；
②这个磁场的大小和方向是不断变化的，这个变化的磁场又会引起放在电磁炉上面的铁质（或钢质）锅底内产生感应电流，这是磁生电；
③感应电流又会在锅底产生热效应，这些热能便起到加热物体的作用从而煮食这是电流的热效应。
（2）电磁炉的锅不能用陶瓷锅、耐热玻璃锅的原因是不能产生电磁感应现象；电磁炉所用的锅不能用铝锅、铜锅的原因是铝锅、铜锅的电阻率小，电热少，效率低；
（3）能起到加热作用，由于线圈产生的磁场能穿透纸板到达锅底，在锅底产生感应电流，从而利用电流的热效应起到加热作用。
16． 减小 B 慢
【解析】
在断开开关S的时候，线圈A中电流变小至消失时，铁芯中的磁通量减小，从而在线圈 B中产生感应电流；
在线圈 B中产生感应电流的磁场要阻碍原磁场的变化，根据楞次定律可知，这样就使铁芯中的磁场减弱得慢些，从而弹簧K并不能立即将衔铁D拉起，而使触头C（连接工作电路）立即离开，而是过一小段时间后才执行这个动作；
17．18．金属物
【解析】
探头中有磁铁，当探头靠近金属物时，金属物中产生涡流。
18．见解析
【解析】
当磁铁穿过固定的闭合线圈时，在闭合线圈中会产生感应电流，感应电流的磁场会阻碍磁铁靠近或离开线圈，也就是磁铁振动时除了受空气阻力外，还有线圈的磁场力阻碍，克服阻力需要做的功较多，弹簧振子的机械能损失较快，因而会很快停下来。此过程中系统损失的机械能转化为线圈的电能（克服安培力做功）和增加环境的内能（克服空气阻力做功）。
19．见解析
【解析】
变压器的铁芯，在整块导体内部发生电磁感应而产生感应电流的现象称为涡流现象，要损耗能量，把整块的硅钢铁芯替换成由许多互相绝缘的薄硅钢片叠成的铁芯，其目的是增大电阻，从而为了减小涡流，减小发热量，提高变压器的效率。
20．铜盘转动时如果加上磁场，则在铜盘中产生涡流，磁场对这个涡流的作用力阻碍它们的转动铜盘能在较短的时间内停止转动。
【解析】
把磁铁加在铜盘边缘，铜盘内就会产生涡流，起到电磁阻尼作用。
21．见解析
【解析】
金属探伤时，是探测器中通过交变电流，产生变化的磁场，当金属处于该磁场中时，该金属中会感应出涡流，再借助探测线圈测定涡电流的变化量，从而获得构件缺陷的有关信息。
答案第1页，共2页
答案第1页，共2页
