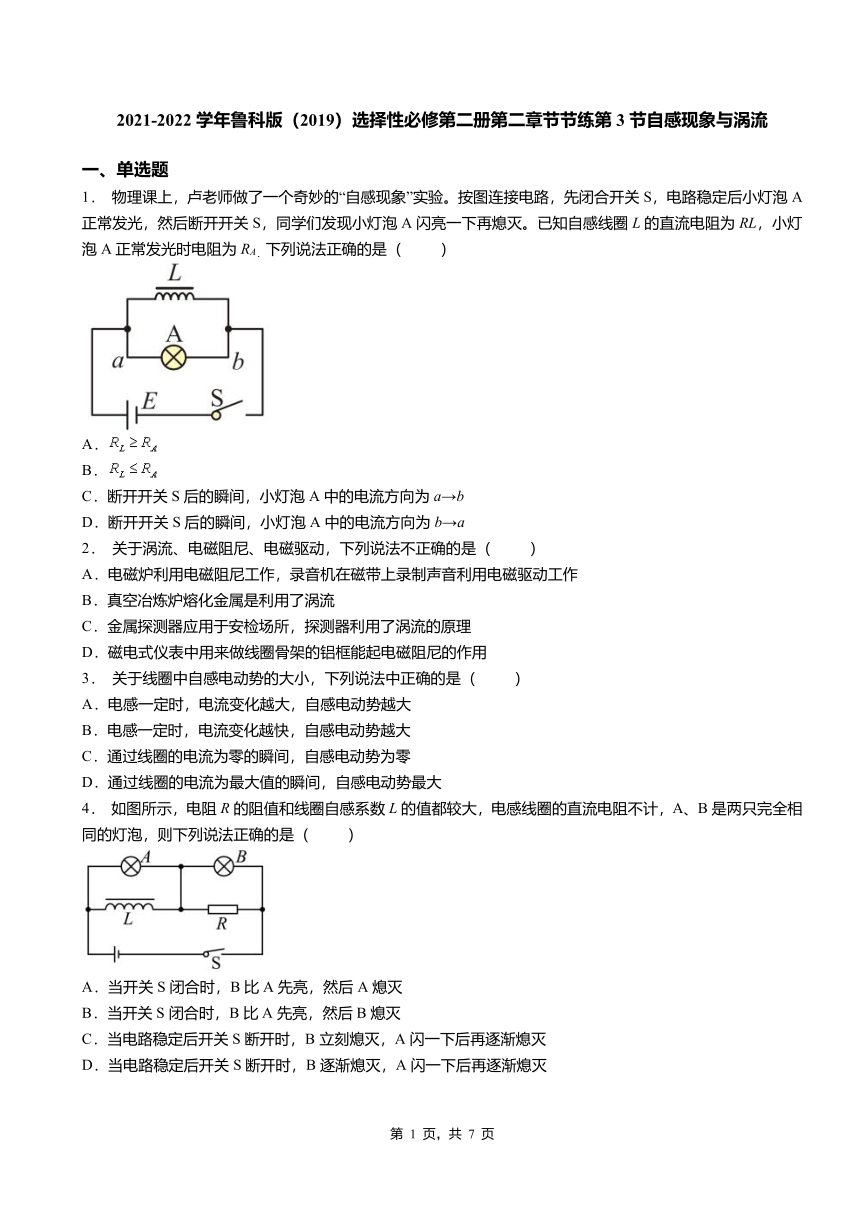

2021-2022学年鲁科版（2019）选择性必修第二册第二章节节练第3节自感现象与涡流
一、单选题
1． 物理课上，卢老师做了一个奇妙的“自感现象”实验。按图连接电路，先闭合开关S，电路稳定后小灯泡A正常发光，然后断开开关S，同学们发现小灯泡A闪亮一下再熄灭。已知自感线圈L的直流电阻为RL，小灯泡A正常发光时电阻为RA．下列说法正确的是（ ）
A．
B．
C．断开开关S后的瞬间，小灯泡A中的电流方向为a→b
D．断开开关S后的瞬间，小灯泡A中的电流方向为b→a
2． 关于涡流、电磁阻尼、电磁驱动，下列说法不正确的是（ ）
A．电磁炉利用电磁阻尼工作，录音机在磁带上录制声音利用电磁驱动工作
B．真空冶炼炉熔化金属是利用了涡流
C．金属探测器应用于安检场所，探测器利用了涡流的原理
D．磁电式仪表中用来做线圈骨架的铝框能起电磁阻尼的作用
3． 关于线圈中自感电动势的大小，下列说法中正确的是（ ）
A．电感一定时，电流变化越大，自感电动势越大
B．电感一定时，电流变化越快，自感电动势越大
C．通过线圈的电流为零的瞬间，自感电动势为零
D．通过线圈的电流为最大值的瞬间，自感电动势最大
4． 如图所示，电阻R的阻值和线圈自感系数L的值都较大，电感线圈的直流电阻不计，A、B是两只完全相同的灯泡，则下列说法正确的是（ ）
A．当开关S闭合时，B比A先亮，然后A熄灭
B．当开关S闭合时，B比A先亮，然后B熄灭
C．当电路稳定后开关S断开时，B立刻熄灭，A闪一下后再逐渐熄灭
D．当电路稳定后开关S断开时，B逐渐熄灭，A闪一下后再逐渐熄灭

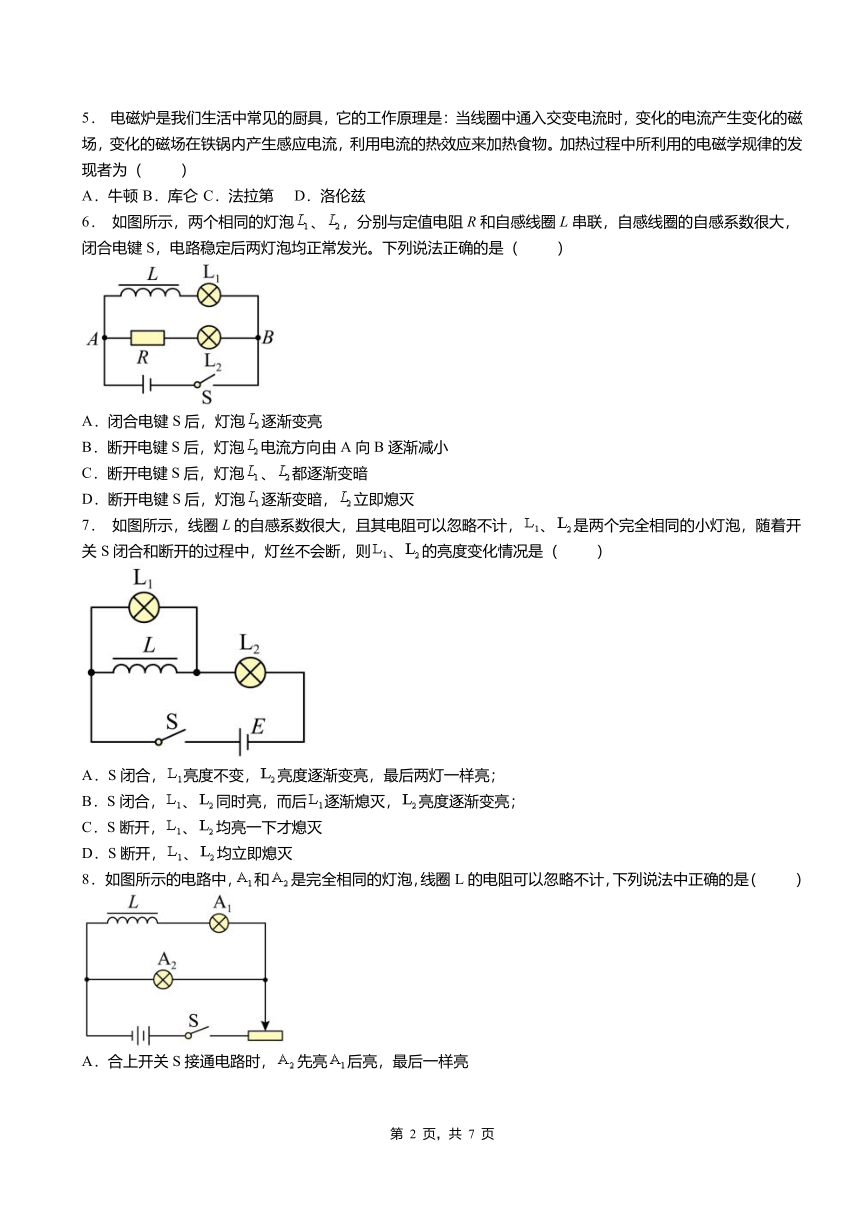

5． 电磁炉是我们生活中常见的厨具，它的工作原理是：当线圈中通入交变电流时，变化的电流产生变化的磁场，变化的磁场在铁锅内产生感应电流，利用电流的热效应来加热食物。加热过程中所利用的电磁学规律的发现者为（ ）
A．牛顿 B．库仑 C．法拉第 D．洛伦兹
6． 如图所示，两个相同的灯泡、，分别与定值电阻R和自感线圈L串联，自感线圈的自感系数很大，闭合电键S，电路稳定后两灯泡均正常发光。下列说法正确的是（ ）
A．闭合电键S后，灯泡逐渐变亮
B．断开电键S后，灯泡电流方向由A向B逐渐减小
C．断开电键S后，灯泡、都逐渐变暗
D．断开电键S后，灯泡逐渐变暗，立即熄灭
7． 如图所示，线圈L的自感系数很大，且其电阻可以忽略不计，、是两个完全相同的小灯泡，随着开关S闭合和断开的过程中，灯丝不会断，则、的亮度变化情况是（ ）
A．S闭合，亮度不变，亮度逐渐变亮，最后两灯一样亮；
B．S闭合，、同时亮，而后逐渐熄灭，亮度逐渐变亮；
C．S断开，、均亮一下才熄灭
D．S断开，、均立即熄灭
8． 如图所示的电路中，和是完全相同的灯泡，线圈L的电阻可以忽略不计，下列说法中正确的是（ ）
A．合上开关S接通电路时，先亮后亮，最后一样亮
B．合上开关S接通电路时，和始终一样亮
C．断开开关S切断电路时，立即熄灭，过一会才熄灭
D．断开开关S切断电路时，立即熄灭，过一会才熄灭

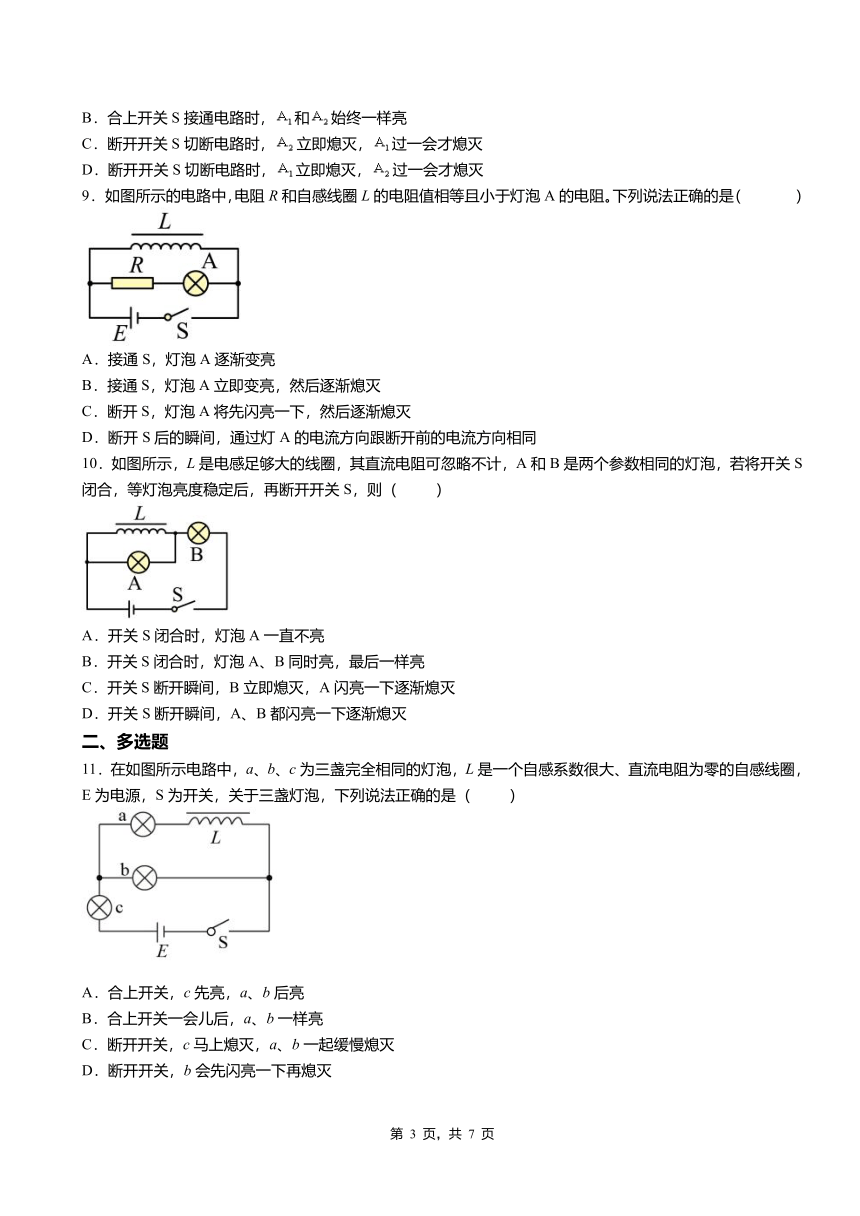

9． 如图所示的电路中，电阻R和自感线圈L的电阻值相等且小于灯泡A的电阻。下列说法正确的是（ ）
A．接通S，灯泡A逐渐变亮
B．接通S，灯泡A立即变亮，然后逐渐熄灭
C．断开S，灯泡A将先闪亮一下，然后逐渐熄灭
D．断开S后的瞬间，通过灯A的电流方向跟断开前的电流方向相同
10．如图所示，L是电感足够大的线圈，其直流电阻可忽略不计，A和B是两个参数相同的灯泡，若将开关S闭合，等灯泡亮度稳定后，再断开开关S，则（ ）
A．开关S闭合时，灯泡A一直不亮
B．开关S闭合时，灯泡A、B同时亮，最后一样亮
C．开关S断开瞬间，B立即熄灭，A闪亮一下逐渐熄灭
D．开关S断开瞬间，A、B都闪亮一下逐渐熄灭
二、多选题
11．在如图所示电路中，a、b、c为三盏完全相同的灯泡，L是一个自感系数很大、直流电阻为零的自感线圈，E为电源，S为开关，关于三盏灯泡，下列说法正确的是（ ）
A．合上开关，c先亮，a、b后亮
B．合上开关一会儿后，a、b一样亮
C．断开开关，c马上熄灭，a、b一起缓慢熄灭
D．断开开关，b会先闪亮一下再熄灭
12．把一枚磁性比较强的小圆柱形永磁体从竖直铝管上端放入管口，圆柱直径略小于铝管的内径。过了许久它才从铝管下端落出。下列说法正确的是（ ）
A．小圆柱形磁体受到了铝管给它的吸引力
B．小圆柱形磁体受到了铝管给它的阻力
C．如果换成一根塑料管，小圆柱形磁体会下落得和铝管中一样快
D．如果换成一根有竖直裂缝的铝管，小圆柱形磁体在铝管中的下落就变快了
13．如图所示，A、B是完全相同的两个小灯泡，L为自感系数很大、电阻可以忽略的带铁芯的线圈，则（ ）
A．电键S闭合瞬间，A、B同时发光，随后A灯变暗，B灯变亮
B．电键S闭合瞬间，B灯亮，A灯不亮
C．断开电键S瞬间，A、B灯同时熄灭
D．断开电键S瞬间，B灯立即熄灭，A灯突然闪亮一下再熄灭
14．如图所示，L1和L2为直流电阻可忽略的电感线圈，调节乙电路中的滑动变阻器使其阻值均不为零。A1、A2和A3分别为三个相同的小灯泡。下列说法正确的是（ ）
A．图甲中，闭合S1，随着电路稳定后，A1会逐渐熄灭
B．图甲中，闭合S1瞬间和断开S1瞬间，通过A1的电流方向相同
C．图乙中，断开S2瞬间，灯A3闪亮一下再缓慢熄灭
D．图乙中，断开S2瞬间，灯A2立刻熄灭
15．对变压器和电动机中的涡流的认识，下列说法正确的是（ ）
A．涡流会使铁芯温度升高，减少线圈绝缘材料的寿命
B．涡流发热，要损耗额外的能量
C．为了不产生涡流，变压器和电动机的铁芯用相互绝缘的硅钢片叠成的铁芯来代替整块硅钢铁芯
D．涡流产生于线圈中，对原电流起阻碍作用
三、解答题
16．如图所示，MN表示真空室中垂直于纸面的平板，它的一侧有匀强磁场，磁场方向垂直纸面向里，磁感应强度大小为B。一质量为m的带电粒子从平板上的狭缝O处以垂直于平板的初速度v射入磁场区域，最后到达平板上的P点。已知P、O间的距离为l，粒子重力忽略不计，求此粒子所带的电荷量。
17．如图所示是一种常用的延时继电器示意图，图中的S2是一直闭合的。当开关S1闭合时，衔铁D将被吸下，C线路接通；当S1断开时，D将延迟一段时间才被释放，延时继电器就是这样得名的。试问：
（1）这种继电器的延时功能是物理学中的什么现象；
（2）如果将S2处于断开状态，试分析说明该装置是否还具有延时功能？（图中F为电磁铁，A、B为导线线圈）
2021-2022学年鲁科版（2019）选择性必修第二册第二章节节练第3节自感现象与涡流（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 D A B C C C B A C C
二、多选题
题号 11 12 13 14 15
答案 BC BD AD AC AB
三、解答题
16．
17．（1）电磁感应现象；（2）不具有延时功能。因为在S1断开时，线圈A产生的磁场立即减为零，此时线圈B的磁通量虽发生了变化，但S2处于断开状态，线圈B中不会产生感应电流，所以线圈B不会产生磁场，装置不会产生延时效果；
