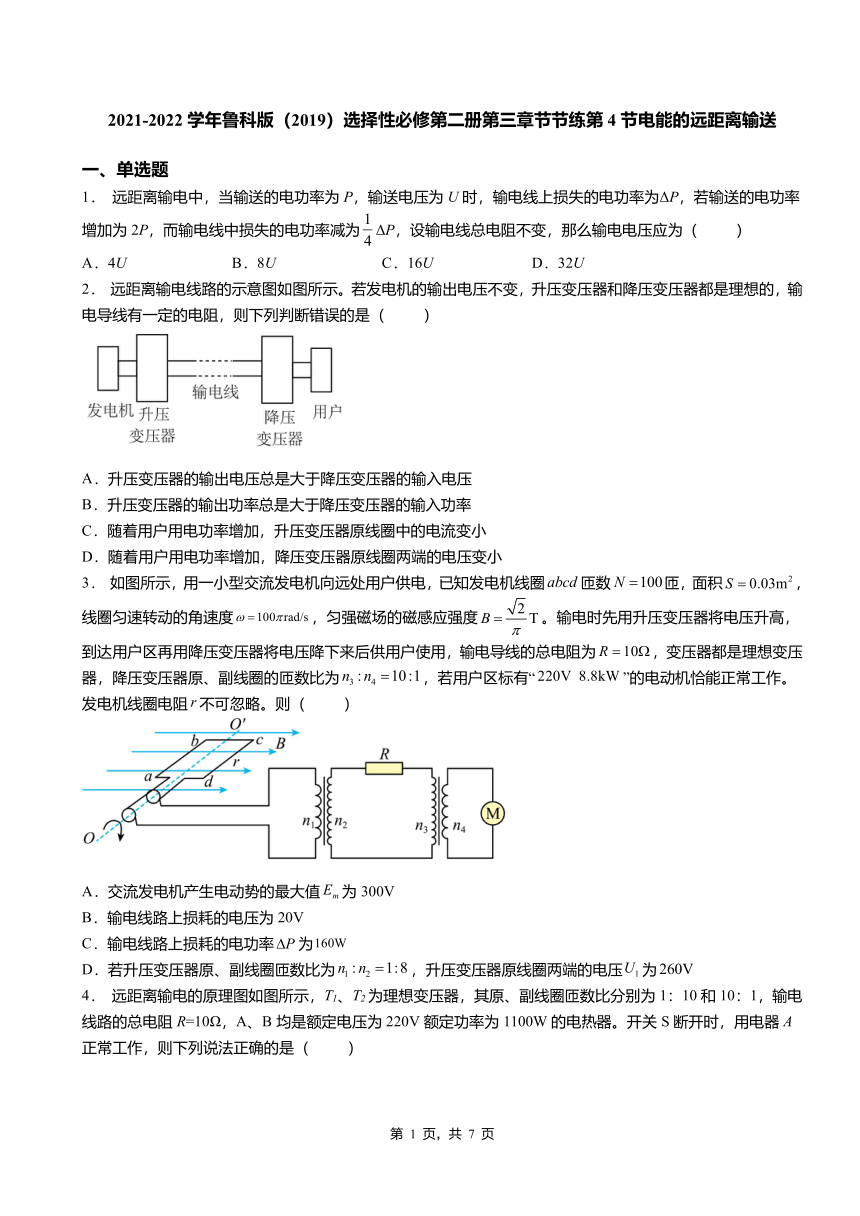

2021-2022学年鲁科版（2019）选择性必修第二册第三章节节练第4节电能的远距离输送
一、单选题
1． 远距离输电中，当输送的电功率为P，输送电压为U时，输电线上损失的电功率为ΔP，若输送的电功率增加为2P，而输电线中损失的电功率减为ΔP，设输电线总电阻不变，那么输电电压应为（ ）
A．4U B．8U C．16U D．32U
2． 远距离输电线路的示意图如图所示。若发电机的输出电压不变，升压变压器和降压变压器都是理想的，输电导线有一定的电阻，则下列判断错误的是（ ）
A．升压变压器的输出电压总是大于降压变压器的输入电压
B．升压变压器的输出功率总是大于降压变压器的输入功率
C．随着用户用电功率增加，升压变压器原线圈中的电流变小
D．随着用户用电功率增加，降压变压器原线圈两端的电压变小
3． 如图所示，用一小型交流发电机向远处用户供电，已知发电机线圈匝数匝，面积，线圈匀速转动的角速度，匀强磁场的磁感应强度。输电时先用升压变压器将电压升高，到达用户区再用降压变压器将电压降下来后供用户使用，输电导线的总电阻为，变压器都是理想变压器，降压变压器原、副线圈的匝数比为，若用户区标有“”的电动机恰能正常工作。发电机线圈电阻不可忽略。则（ ）
A．交流发电机产生电动势的最大值为300V
B．输电线路上损耗的电压为20V
C．输电线路上损耗的电功率为
D．若升压变压器原、副线圈匝数比为，升压变压器原线圈两端的电压为
4． 远距离输电的原理图如图所示，T1、T2为理想变压器，其原、副线圈匝数比分别为1：10和10：1，输电线路的总电阻R=10Ω，A、B均是额定电压为220V额定功率为1100W的电热器。开关S断开时，用电器A正常工作，则下列说法正确的是（ ）
A．开关S断开时，输电线的热功率为2.5W
B．变压器T1的输入电压为225V
C．闭合开关S，输电线损失的电压不变
D．闭合开关S，用电器A、B均正常工作
5． 下列关于减小远距离输电导线上热损耗的说法中，正确的是（ ）
A．因为热功率，所以应降低输送电压，增大输电导线电阻，才能减小输电导线上的热损耗
B．因为热功率P＝IU，所以应采用低电压、小电流输电，才能减小输电导线上的热损耗
C．因为热功率P＝I2R，所以可采用减小输电线电阻或减小输送电流的方法来减小输电导线上的热损耗
D．以上说法均不正确
6． 如图所示是动圈式话筒的内部结构示意图，当声波传至振膜，振膜便振动起来，与振膜相连的音圈也振动起来，由于音圈处在磁场中，音圈内就产生了“随声音变化”的电流信号。为了减少电流信号沿导线传输过程中的电能损失，话筒内接有变压器。话筒输出的电流信号经扩音机放大后能推动喇叭发出声音。以下说法正确的是（ ）
A．动圈式话筒的音圈在磁场中因受安培力而运动
B．动圈式话筒的振膜遇到声波时所做的运动是简谐运动
C．动圈式话筒将声音信号转变为电流信号的原理是电流磁效应
D．动圈式话筒内的变压器是升压变压器，升压后传输电流减小

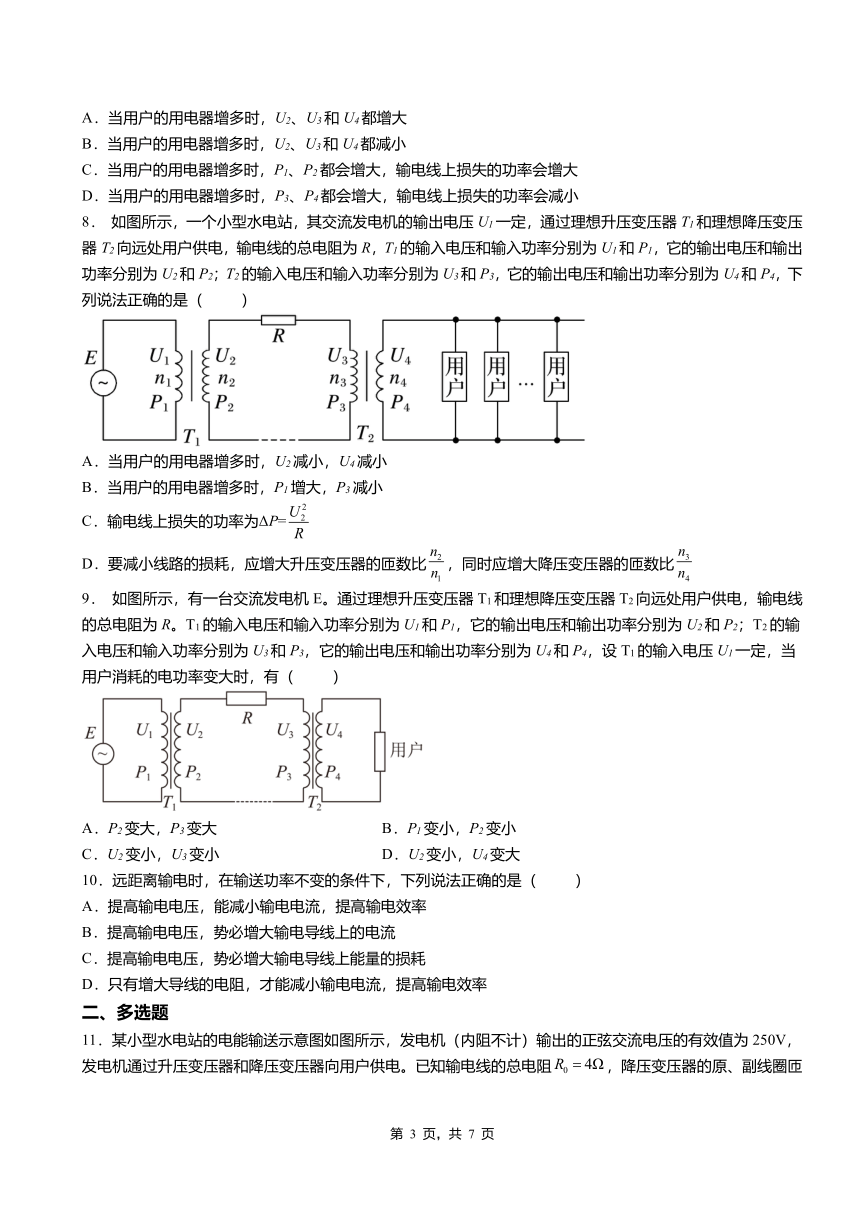

7． 如图所示为远距离输电示意图，其交流发电机的输出电压U1一定，通过理想升压变压器和理想降压变压器向远处用户供电，升压变压器的输入功率和输出功率分别为P1、P2，降压变压器的输入功率和输出功率分别为P3、P4，输电线的总电阻R一定。下列说法正确的是（ ）
A．当用户的用电器增多时，U2、U3和U4都增大
B．当用户的用电器增多时，U2、U3和U4都减小
C．当用户的用电器增多时，P1、P2都会增大，输电线上损失的功率会增大
D．当用户的用电器增多时，P3、P4都会增大，输电线上损失的功率会减小
8． 如图所示，一个小型水电站，其交流发电机的输出电压U1一定，通过理想升压变压器T1和理想降压变压器T2向远处用户供电，输电线的总电阻为R，T1的输入电压和输入功率分别为U1和P1，它的输出电压和输出功率分别为U2和P2；T2的输入电压和输入功率分别为U3和P3，它的输出电压和输出功率分别为U4和P4，下列说法正确的是（ ）
A．当用户的用电器增多时，U2减小，U4减小
B．当用户的用电器增多时，P1增大，P3减小
C．输电线上损失的功率为ΔP=
D．要减小线路的损耗，应增大升压变压器的匝数比，同时应增大降压变压器的匝数比
9． 如图所示，有一台交流发电机E。通过理想升压变压器T1和理想降压变压器T2向远处用户供电，输电线的总电阻为R。T1的输入电压和输入功率分别为U1和P1，它的输出电压和输出功率分别为U2和P2；T2的输入电压和输入功率分别为U3和P3，它的输出电压和输出功率分别为U4和P4，设T1的输入电压U1一定，当用户消耗的电功率变大时，有（ ）
A．P2变大，P3变大 B．P1变小，P2变小
C．U2变小，U3变小 D．U2变小，U4变大
10．远距离输电时，在输送功率不变的条件下，下列说法正确的是（ ）
A．提高输电电压，能减小输电电流，提高输电效率
B．提高输电电压，势必增大输电导线上的电流
C．提高输电电压，势必增大输电导线上能量的损耗
D．只有增大导线的电阻，才能减小输电电流，提高输电效率
二、多选题
11．某小型水电站的电能输送示意图如图所示，发电机（内阻不计）输出的正弦交流电压的有效值为250V，发电机通过升压变压器和降压变压器向用户供电。已知输电线的总电阻，降压变压器的原、副线圈匝数之比，降压变压器的副线圈与阻值的电阻及电压表组成闭合电路，理想电压表的示数为220V。变压器均视为理想变压器，则下列说法正确的是（ ）
A．通过的电流的有效值为5A
B．升压变压器的原、副线圈匝数之比
C．输电线电阻两端电压的最大值为
D．发电机的输出功率为4500W
12．在远距离输电的电路图中，升压变压器和降压变压器均为理想变压器，发电厂的输出电压和输电线的电阻均不变，随着发电厂输出功率的增大，则（ ）
A．升压变压器的输出电压增大 B．输电电流减小
C．降压变压器的输出电压减小 D．输电线上损耗的功率增大
13．远距离输电时，导线上电能的损失主要是由电流的热效应引起的。要减少电能输送时的损失可采取下列哪些途径（ ）
A．减小输电线的电阻 B．减小输送的电流
C．减小输送的电压 D．增大输送的电压
14．冬季，我国南方一些地区会出现低温冻雨天气。这时，高压输电线会结上重重的冰凌。为消除这些冰凌，工程上常常利用电流的热效应解决。已知正常供电时，高压线上的输电电压为U、电流为I，输电线上的热损耗功率为P。若输电功率和输电线电阻不变，除冰时，需要输电线上的热损耗功率为16P，则除冰时（ ）
A．输电电流为4I B．输电电流为16I
C．输电电压为 D．输电电压为
15．2011年9月28 日，中国第二条特高压交流电项目获批，国家电网副总经理舒印彪表示： 该公司第二条特高压交流电项目已获得发改委批准，投资规模、线路长度和输电容量都比之前项目大一倍以上。如图所示是远距离输电示意图，电站的输出电压U1=250 V，输出功率P1 = 100 kW，输电线电阻R=8 。则进行远距离输电时，下列说法中正确的是（ ）
A．若电站的输出功率突然增大，则升压变压器的输出电压增大
B．若电站的输出功率突然增大，则降压变压器的输出电压减小
C．输电线损耗比例为5%时，所用升压变压器的匝数比为n1：n2=1：16
D．用10000 V高压输电，输电线损耗功率为8 000 W
三、解答题
16．采用高压输电后，在用户端需要降压才能供用户使用。如何确定降压变压器原、副线圈的匝数比？某发电站输出功率P=2000kW，用电阻R=20的输电线向外输送电能，若采用100kV高压输电，接入城市配电网络时需降压到10kV，那么，变压器原、副线圈的匝数比为多大？
17．如图所示，为一台发电机通过升压和降压变压器给用户供电的示意图。已知发电机的输出电功率为10kW，输出电压为250V。两变压器之间输电导线的总电阻为4Ω，向用户供220V交流电，用户得到的功率为发电机输出功率的96%，若变压器是理想变压器。求：
（1）升压变压器原、副线圈的匝数比；
（2）降压变压器原、副线圈的匝数比。
2021-2022学年鲁科版（2019）选择性必修第二册第三章节节练第4节电能的远距离输送（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 A C C A C D C D A A
二、多选题
题号 11 12 13 14 15
答案 ACD CD ABD AC BC
三、解答题
16．249：25
17．（1）；（2）
