2021-2022学年鲁科版（2019）选择性必修第二册第二章第3节自感现象与涡流
每课自我检测
一、单选题

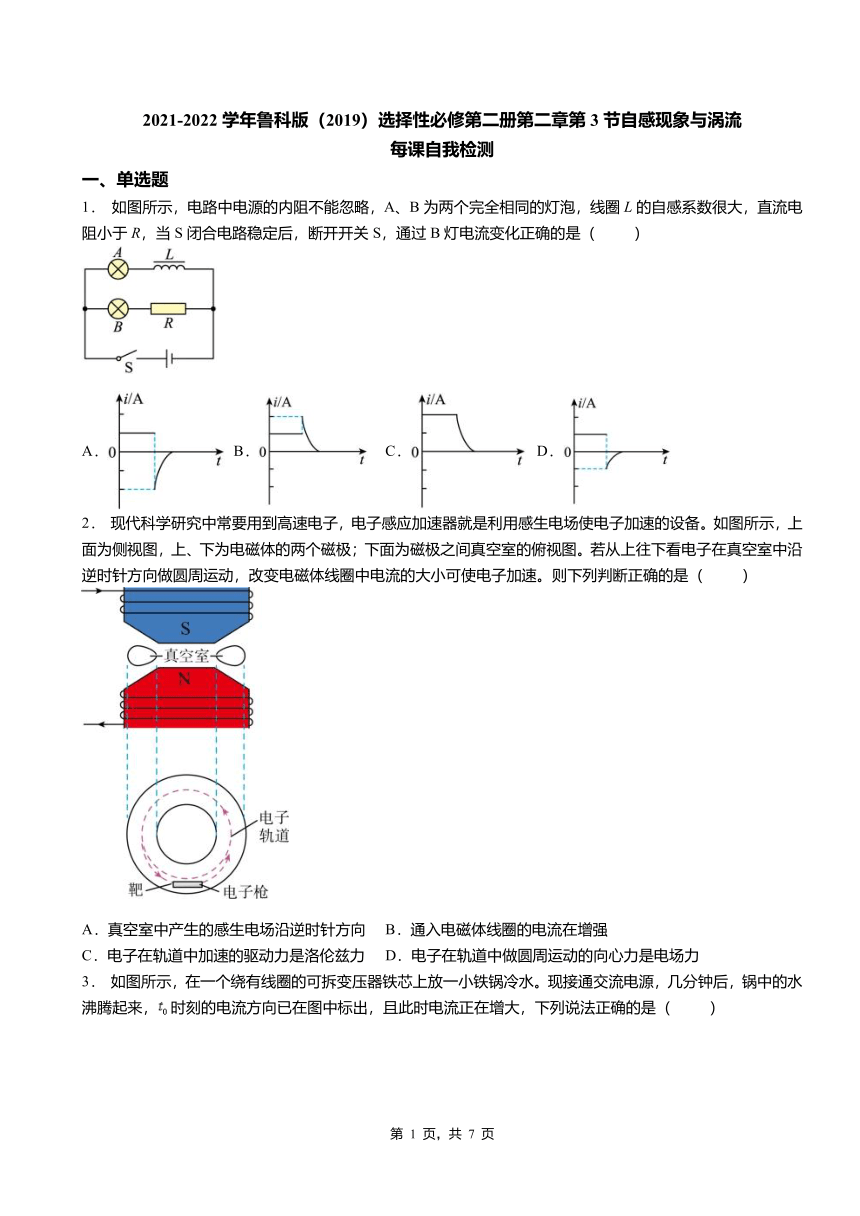

1． 如图所示，电路中电源的内阻不能忽略，A、B为两个完全相同的灯泡，线圈L的自感系数很大，直流电阻小于R，当S闭合电路稳定后，断开开关S，通过B灯电流变化正确的是（ ）
A． B． C． D．
2． 现代科学研究中常要用到高速电子，电子感应加速器就是利用感生电场使电子加速的设备。如图所示，上面为侧视图，上、下为电磁体的两个磁极；下面为磁极之间真空室的俯视图。若从上往下看电子在真空室中沿逆时针方向做圆周运动，改变电磁体线圈中电流的大小可使电子加速。则下列判断正确的是（ ）
A．真空室中产生的感生电场沿逆时针方向 B．通入电磁体线圈的电流在增强
C．电子在轨道中加速的驱动力是洛伦兹力 D．电子在轨道中做圆周运动的向心力是电场力

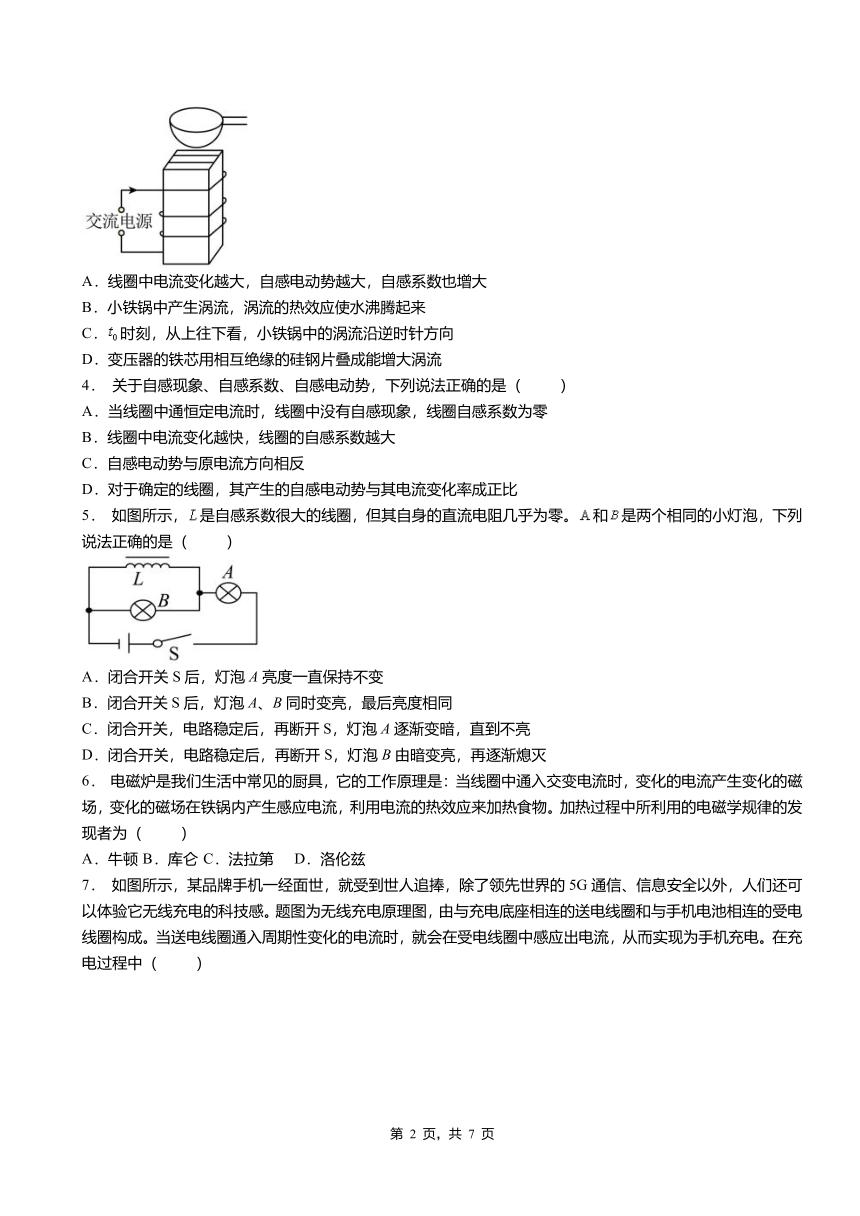

3． 如图所示，在一个绕有线圈的可拆变压器铁芯上放一小铁锅冷水。现接通交流电源，几分钟后，锅中的水沸腾起来，时刻的电流方向已在图中标出，且此时电流正在增大，下列说法正确的是（ ）
A．线圈中电流变化越大，自感电动势越大，自感系数也增大
B．小铁锅中产生涡流，涡流的热效应使水沸腾起来
C．时刻，从上往下看，小铁锅中的涡流沿逆时针方向
D．变压器的铁芯用相互绝缘的硅钢片叠成能增大涡流
4． 关于自感现象、自感系数、自感电动势，下列说法正确的是（ ）
A．当线圈中通恒定电流时，线圈中没有自感现象，线圈自感系数为零
B．线圈中电流变化越快，线圈的自感系数越大
C．自感电动势与原电流方向相反
D．对于确定的线圈，其产生的自感电动势与其电流变化率成正比
5． 如图所示，是自感系数很大的线圈，但其自身的直流电阻几乎为零。和是两个相同的小灯泡，下列说法正确的是（ ）
A．闭合开关S后，灯泡A亮度一直保持不变
B．闭合开关S后，灯泡A、B同时变亮，最后亮度相同
C．闭合开关，电路稳定后，再断开S，灯泡A逐渐变暗，直到不亮
D．闭合开关，电路稳定后，再断开S，灯泡B由暗变亮，再逐渐熄灭
6． 电磁炉是我们生活中常见的厨具，它的工作原理是：当线圈中通入交变电流时，变化的电流产生变化的磁场，变化的磁场在铁锅内产生感应电流，利用电流的热效应来加热食物。加热过程中所利用的电磁学规律的发现者为（ ）
A．牛顿 B．库仑 C．法拉第 D．洛伦兹

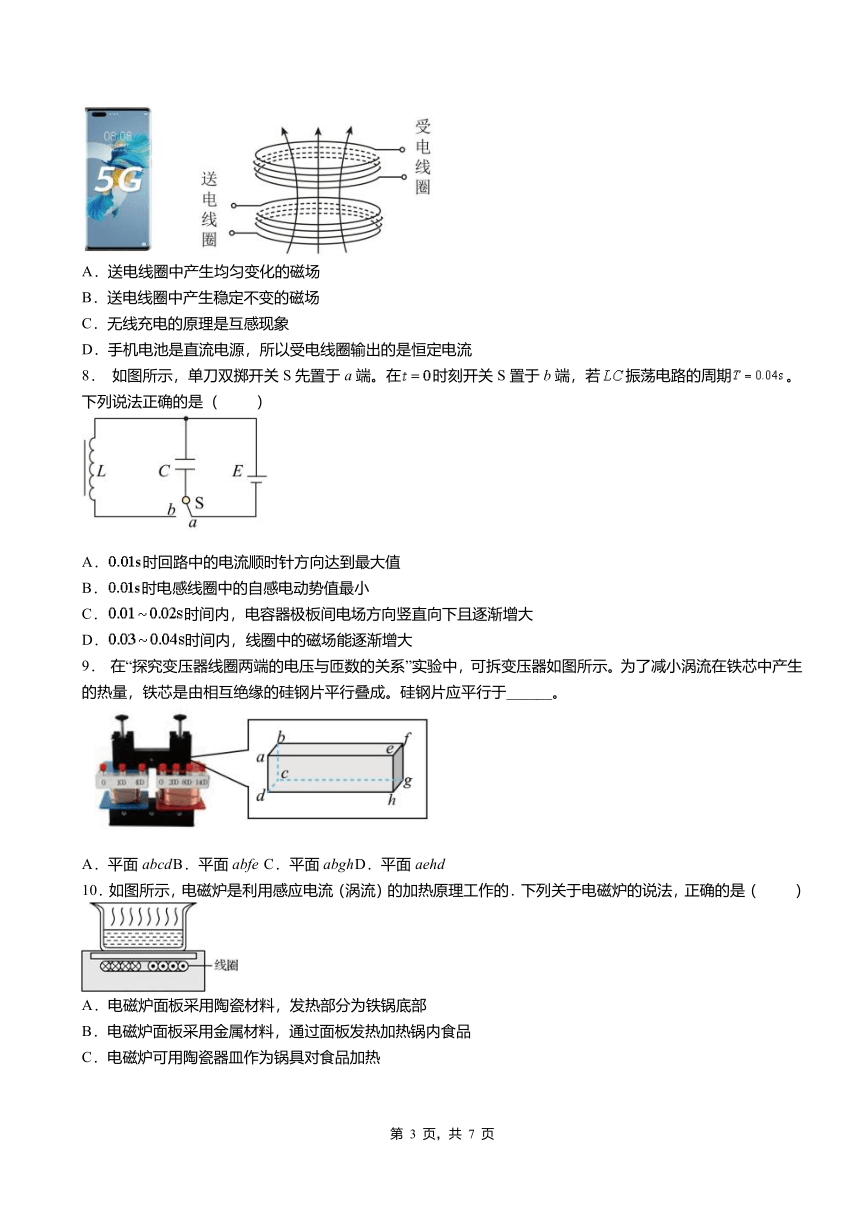

7． 如图所示，某品牌手机一经面世，就受到世人追捧，除了领先世界的5G通信、信息安全以外，人们还可以体验它无线充电的科技感。题图为无线充电原理图，由与充电底座相连的送电线圈和与手机电池相连的受电线圈构成。当送电线圈通入周期性变化的电流时，就会在受电线圈中感应出电流，从而实现为手机充电。在充电过程中（ ）
A．送电线圈中产生均匀变化的磁场
B．送电线圈中产生稳定不变的磁场
C．无线充电的原理是互感现象
D．手机电池是直流电源，所以受电线圈输出的是恒定电流
8． 如图所示，单刀双掷开关S先置于a端。在时刻开关S置于b端，若振荡电路的周期。下列说法正确的是（ ）
A．时回路中的电流顺时针方向达到最大值
B．时电感线圈中的自感电动势值最小
C．时间内，电容器极板间电场方向竖直向下且逐渐增大
D．时间内，线圈中的磁场能逐渐增大
9． 在“探究变压器线圈两端的电压与匝数的关系”实验中，可拆变压器如图所示。为了减小涡流在铁芯中产生的热量，铁芯是由相互绝缘的硅钢片平行叠成。硅钢片应平行于______。
A．平面abcd B．平面abfe C．平面abgh D．平面aehd
10．如图所示，电磁炉是利用感应电流（涡流）的加热原理工作的．下列关于电磁炉的说法，正确的是（ ）
A．电磁炉面板采用陶瓷材料，发热部分为铁锅底部
B．电磁炉面板采用金属材料，通过面板发热加热锅内食品
C．电磁炉可用陶瓷器皿作为锅具对食品加热
D．改变电子线路的频率不能改变电磁炉的功率
二、多选题
11．如图所示的电路中，L为带铁芯的电感线圈，直流电阻不计，下列说法正确的是（ ）
A．合上S时，灯泡立即变亮 B．合上S时，灯泡慢慢变亮
C．断开S时，灯泡立即熄灭 D．断开S时，灯泡慢慢熄灭
12．如图所示的电路中，、、是三个相同的灯泡，电感L的电阻和电源的内阻可忽略，D为理想二极管。下列判断正确的是（ ）
A．开关K从断开突然闭合时，逐渐变亮，一直不亮，立即变亮
B．开关K从断开突然闭合时，、逐渐变亮，一直不亮
C．开关K从闭合突然断开时，逐渐熄灭，突然变亮后逐渐变暗熄灭，立即熄灭
D．开关K从闭合状态突然断开时，、逐渐熄灭，突然变亮，然后逐渐变暗至熄灭
13．下列哪些措施是为了防止涡流的危害（ ）
A．电磁炉所用的锅要用平厚底金属锅
B．机场、车站和重要活动场所的安检门可以探测人身携带的金属物品
C．变压器的铁芯不做成整块，而是用许多电阻率很大的硅钢片叠合而成
D．变压器的铁芯每片硅钢片表面有不导电的氧化层
14．把一枚磁性比较强的小圆柱形永磁体从竖直铝管上端放入管口，圆柱直径略小于铝管的内径。过了许久它才从铝管下端落出。下列说法正确的是（ ）
A．小圆柱形磁体受到了铝管给它的吸引力
B．小圆柱形磁体受到了铝管给它的阻力
C．如果换成一根塑料管，小圆柱形磁体会下落得和铝管中一样快
D．如果换成一根有竖直裂缝的铝管，小圆柱形磁体在铝管中的下落就变快了
15．如图所示的电路中，A1和A2是完全相同的灯泡，线圈L是直流电阻可以忽略不计自感系数很大的线圈，下列说法中正确的是（ ）
A．闭合开关S接通电路时，A2先亮A1后亮，最后一样亮
B．闭合开关S接通电路时，A1和A2始终一样亮
C．断开开关S切断电路时，A2延时熄灭，有由a到b的电流流过A2
D．断开开关S切断电路时，A1和A2都立即熄灭
三、解答题
16．如图所示，Ⅰ是竖直放置的闭合的接有毫安表的螺线管，Ⅱ是悬挂在弹簧下端的(不大)强磁铁棒，现使之在Ⅰ中振动．试用能量转化和守恒的观点分析将会出现什么现象，并说明原因．
17．如图所示，水平放置的光滑导轨MN、PQ上放有长为L、电阻为R、质量为m的金属棒ab，导轨左端接有内阻不计、电动势为E的电源组成回路，整个装置放在竖直向上的匀强磁场中，磁感应强度为B，导轨电阻不计且足够长，并与开关S串联。求闭合开关后，金属棒可达到的最大速度。
2021-2022学年鲁科版（2019）选择性必修第二册第二章第3节自感现象与涡流（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 A B B D D C C B D A
二、多选题
题号 11 12 13 14 15
答案 BC BC CD BD AC
三、解答题
16．由于磁铁棒Ⅱ在线圈中振动，线圈Ⅰ内磁通量不断发生变化，从而产生感应电流，毫安表指针偏转．此过程中由于机械能向电能的不断转化，磁铁棒的振幅不断减小，直至停止振动，原振动的能量全部转化为电能在线圈中消耗．
17．
