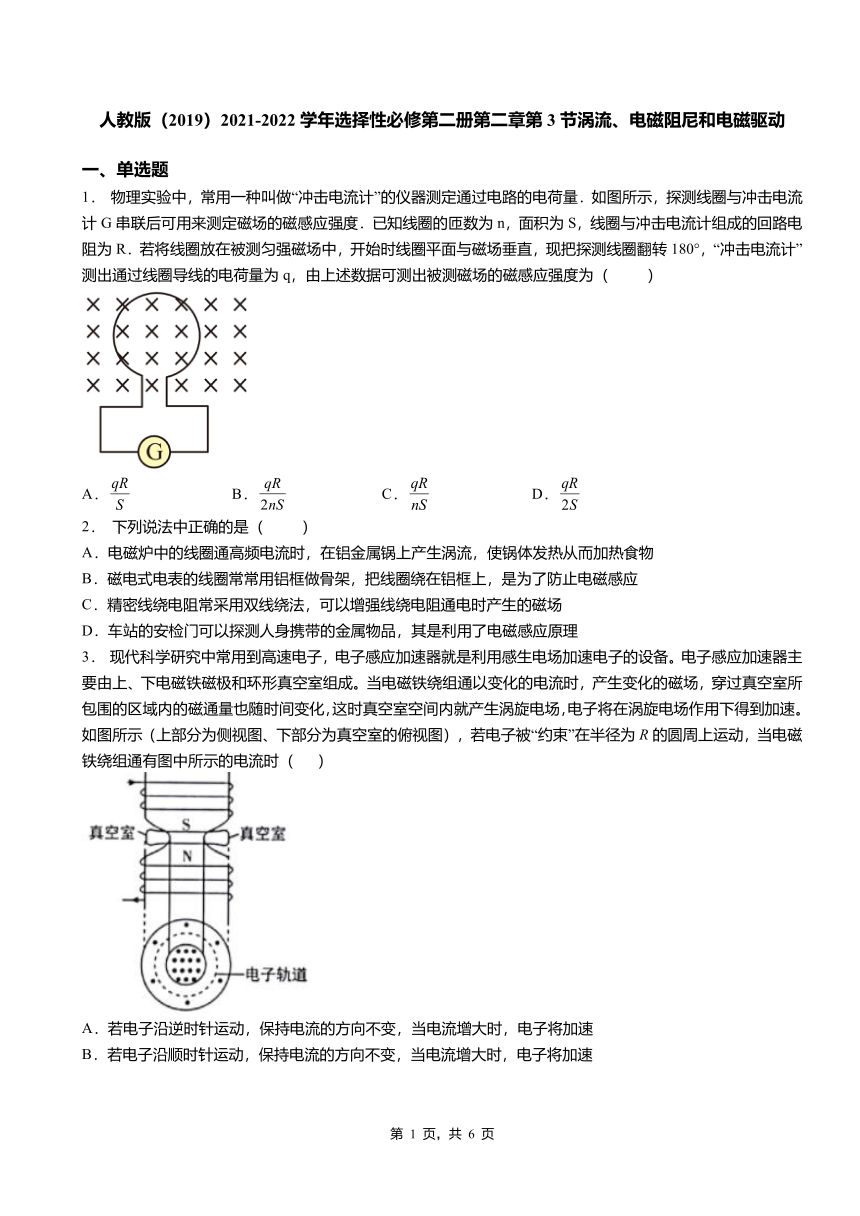

人教版（2019）2021-2022学年选择性必修第二册第二章第3节涡流、电磁阻尼和电磁驱动
一、单选题
1． 物理实验中，常用一种叫做“冲击电流计”的仪器测定通过电路的电荷量．如图所示，探测线圈与冲击电流计G串联后可用来测定磁场的磁感应强度．已知线圈的匝数为n，面积为S，线圈与冲击电流计组成的回路电阻为R．若将线圈放在被测匀强磁场中，开始时线圈平面与磁场垂直，现把探测线圈翻转180°，“冲击电流计”测出通过线圈导线的电荷量为q，由上述数据可测出被测磁场的磁感应强度为（ ）
A． B． C． D．
2． 下列说法中正确的是（ ）
A．电磁炉中的线圈通高频电流时，在铝金属锅上产生涡流，使锅体发热从而加热食物
B．磁电式电表的线圈常常用铝框做骨架，把线圈绕在铝框上，是为了防止电磁感应
C．精密线绕电阻常采用双线绕法，可以增强线绕电阻通电时产生的磁场
D．车站的安检门可以探测人身携带的金属物品，其是利用了电磁感应原理
3． 现代科学研究中常用到高速电子，电子感应加速器就是利用感生电场加速电子的设备。电子感应加速器主要由上、下电磁铁磁极和环形真空室组成。当电磁铁绕组通以变化的电流时，产生变化的磁场，穿过真空室所包围的区域内的磁通量也随时间变化，这时真空室空间内就产生涡旋电场，电子将在涡旋电场作用下得到加速。如图所示（上部分为侧视图、下部分为真空室的俯视图），若电子被“约束”在半径为R的圆周上运动，当电磁铁绕组通有图中所示的电流时（ ）
A．若电子沿逆时针运动，保持电流的方向不变，当电流增大时，电子将加速
B．若电子沿顺时针运动，保持电流的方向不变，当电流增大时，电子将加速
C．若电子沿逆时针运动，保持电流的方向不变，当电流减小时，电子将加速
D．被加速时电子做圆周运动的周期不变
4． 金属探测器已经广泛应用于安检场所，关于金属探测器的论述正确的是( )
A．金属探测器可用于食品生产，防止细小的砂石颗粒混入食品中
B．金属探测器探测地雷时，探测器的线圈中产生涡流
C．金属探测器探测金属时，被测金属中感应出涡流
D．探测过程中金属探测器与被测物体相对静止与相对运动探测效果相同
5． 电磁炉的热效率高，“火力”强劲，安全可靠。如图所示是描述电磁炉工作原理的示意图，下列说法正确的是（ ）
A．电磁炉的工作原理是利用了电磁感应现象
B．电磁炉接直流电流时可以正常工作
C．在锅和电磁炉中间放一纸板，则电磁炉不能起到加热作用
D．不能使用陶瓷锅，主要原因是这些材料的导热性能较差
6． 电和磁现象在科技和生活中有着广泛的应用，下列说法正确的是（ ）
A．甲图中，如果线圈B闭合，开关S断开时将不会产生延时效果
B．乙图中，闭合开关，用外力顺时针（从左边看）转动铜盘，电路中会产生感应电流，通过R的电流自上而下
C．丙图中，若该元件用金属材料制作，则通入图示的电流时，上表面电势比下表面电势低
D．丁图中，给电磁炉接通恒定电流，可以在锅底产生涡流，给锅中食物加热

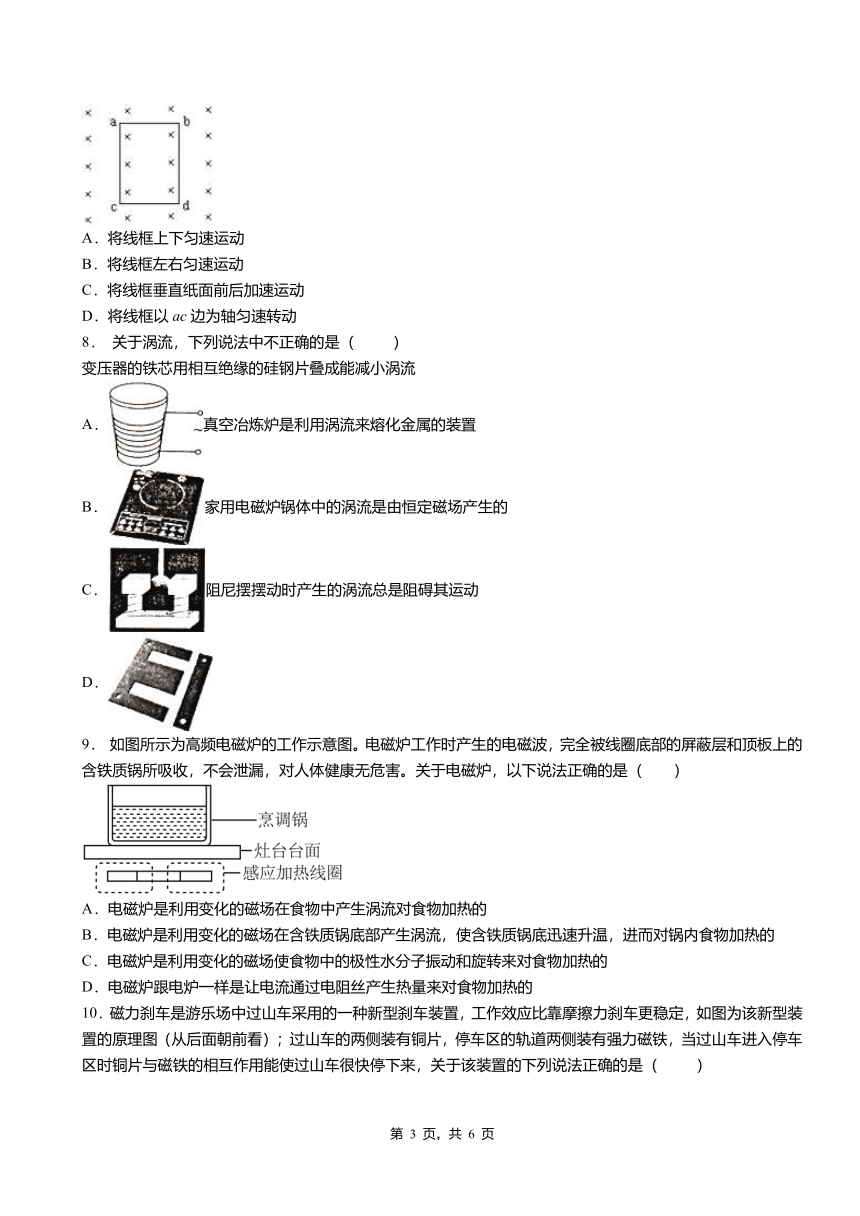

7． 如图，在垂直纸面向内的匀强磁场中，有一个平行纸面的金属线框abcd。要使线框中产生感应电流，下列可行的操作是（ ）
A．将线框上下匀速运动
B．将线框左右匀速运动
C．将线框垂直纸面前后加速运动
D．将线框以ac边为轴匀速转动
8． 关于涡流，下列说法中不正确的是（ ）
变压器的铁芯用相互绝缘的硅钢片叠成能减小涡流
A．真空冶炼炉是利用涡流来熔化金属的装置
B．家用电磁炉锅体中的涡流是由恒定磁场产生的
C．阻尼摆摆动时产生的涡流总是阻碍其运动
D．
9． 如图所示为高频电磁炉的工作示意图。电磁炉工作时产生的电磁波，完全被线圈底部的屏蔽层和顶板上的含铁质锅所吸收，不会泄漏，对人体健康无危害。关于电磁炉，以下说法正确的是（ ）
A．电磁炉是利用变化的磁场在食物中产生涡流对食物加热的
B．电磁炉是利用变化的磁场在含铁质锅底部产生涡流，使含铁质锅底迅速升温，进而对锅内食物加热的
C．电磁炉是利用变化的磁场使食物中的极性水分子振动和旋转来对食物加热的
D．电磁炉跟电炉一样是让电流通过电阻丝产生热量来对食物加热的
10．磁力刹车是游乐场中过山车采用的一种新型刹车装置，工作效应比靠摩擦力刹车更稳定，如图为该新型装置的原理图（从后面朝前看）；过山车的两侧装有铜片，停车区的轨道两侧装有强力磁铁，当过山车进入停车区时铜片与磁铁的相互作用能使过山车很快停下来，关于该装置的下列说法正确的是（ ）
A．刹车原理是利用了电流的磁效应
B．过山车从进入停车区到停止的过程，动能转化成电能
C．过山车进入停车区的速度越大，刹车的阻力越大
D．若将铜片换成有机玻璃片，也能达到相同的刹车效果
二、多选题
11．以下为教材中的四幅图，下列相关叙述正确的是（ ）
A．甲图是法拉第电磁感应实验装置，通过该实验他首先发现了电流的磁效应
B．乙图是真空冶炼炉，当炉外线圈通入高频交流电时，线圈产生大量热量，从而冶炼金属
C．丙图变压器的铁芯用相互绝缘的硅钢片叠成能减小涡流
D．丁图金属探测器利用的是电磁感应原理，在被检测金属内部产生涡流
12．关于电磁阻尼,下列说法正确的是( )
A．当导体在磁场中运动时,感应电流会使导体受到安培力,安培力总是阻碍导体运动的现象称为电磁阻尼
B．磁电式仪表正是利用电磁阻尼的原理使指针迅速停下来,从而便于读数
C．电磁阻尼是导体因感应电流受到的安培力对导体做负功,阻碍导体运动
D．电磁阻尼现象实质上不是电磁感应现象,但分析时同样遵循楞次定律
13．图（甲）为手机及无线充电板,图（乙）为充电原理示意图．充电板接交流电源，对充电板供电，充电板内的送电线圈可产生交变磁场，从而使手机内的受电线圈产生交变电流，再经整流电路转变成直流电后对手机电池充电．为方便研究，现将问题做如下简化：设受电线圈的匝数为n，面积为S，总电阻（含所接元件）为R，若在t1到t2时间内，磁场垂直于受电线圈平面向上穿过线圈，其磁感应强度由B1增加到B2．下列说法正确的是（ ）
A．在t1到t2时间内，c点的电势高于d点的电势
B．在t1到t2时间内，受电线圈通过的电量为
C．若只增加送电线圈匝数，可使c、d之间的电压减小
D．受电线圈中的电流大小与交流电的频率无关
14．关于楞次定律，下列说法正确的是（ ）
A．感应电流的磁场总是和引起感应电流的磁场方向相反
B．感应电流的磁场总是和引起感应电流的磁场方向相同
C．感应电流的磁场总是阻碍引起感应电流的磁通量的变化
D．当引起感应电流的磁通量减小时，感应电流的磁场总是和引起电磁感应的磁场方向相同
15．某同学搬运如图所示的磁电式电流表时，发现表针晃动剧烈且不易停止。按照老师建议，该同学在两接线柱间接一根导线后再次搬运，发现表针晃动明显减弱且能很快停止。下列说法正确的是（ ）
A．未接导线时，表针晃动过程中表内线圈产生感应电动势
B．接上导线后，表针晃动过程中表内线圈产生感应电动势
C．未接导线时，表针晃动剧烈是因为表内线圈受到安培力的作用
D．接上导线后，表针晃动减弱是因为表内线圈受到安培力的作用
人教版（2019）2021-2022学年选择性必修第二册第二章第3节涡流、电磁阻尼和电磁驱动（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 B D A C A C D B B C
二、多选题
题号 11 12 13 14 15
答案 CD ABC BCD CD ABD
