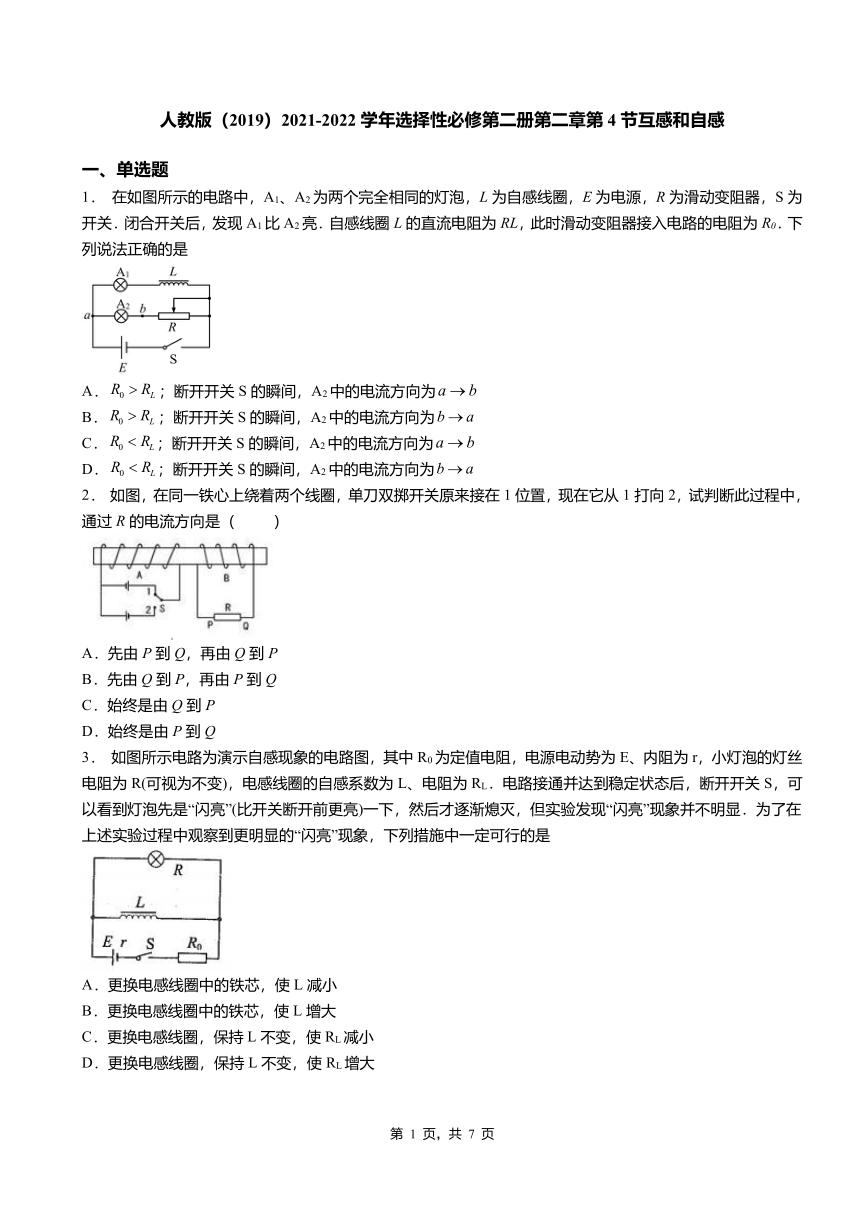

人教版（2019）2021-2022学年选择性必修第二册第二章第4节互感和自感
一、单选题
1． 在如图所示的电路中，A1、A2为两个完全相同的灯泡，L为自感线圈，E为电源，R为滑动变阻器，S为开关．闭合开关后，发现A1比A2亮．自感线圈L的直流电阻为RL，此时滑动变阻器接入电路的电阻为R0．下列说法正确的是
A．；断开开关S的瞬间，A2中的电流方向为
B．；断开开关S的瞬间，A2中的电流方向为
C．；断开开关S的瞬间，A2中的电流方向为
D．；断开开关S的瞬间，A2中的电流方向为
2． 如图，在同一铁心上绕着两个线圈，单刀双掷开关原来接在1位置，现在它从1打向2，试判断此过程中，通过R的电流方向是（ ）
A．先由P到Q，再由Q到P
B．先由Q到P，再由P到Q
C．始终是由Q到P
D．始终是由P到Q
3． 如图所示电路为演示自感现象的电路图，其中R0为定值电阻，电源电动势为E、内阻为r，小灯泡的灯丝电阻为R(可视为不变)，电感线圈的自感系数为L、电阻为RL．电路接通并达到稳定状态后，断开开关S，可以看到灯泡先是“闪亮”(比开关断开前更亮)一下，然后才逐渐熄灭，但实验发现“闪亮”现象并不明显．为了在上述实验过程中观察到更明显的“闪亮”现象，下列措施中一定可行的是
A．更换电感线圈中的铁芯，使L减小
B．更换电感线圈中的铁芯，使L增大
C．更换电感线圈，保持L不变，使RL减小
D．更换电感线圈，保持L不变，使RL增大

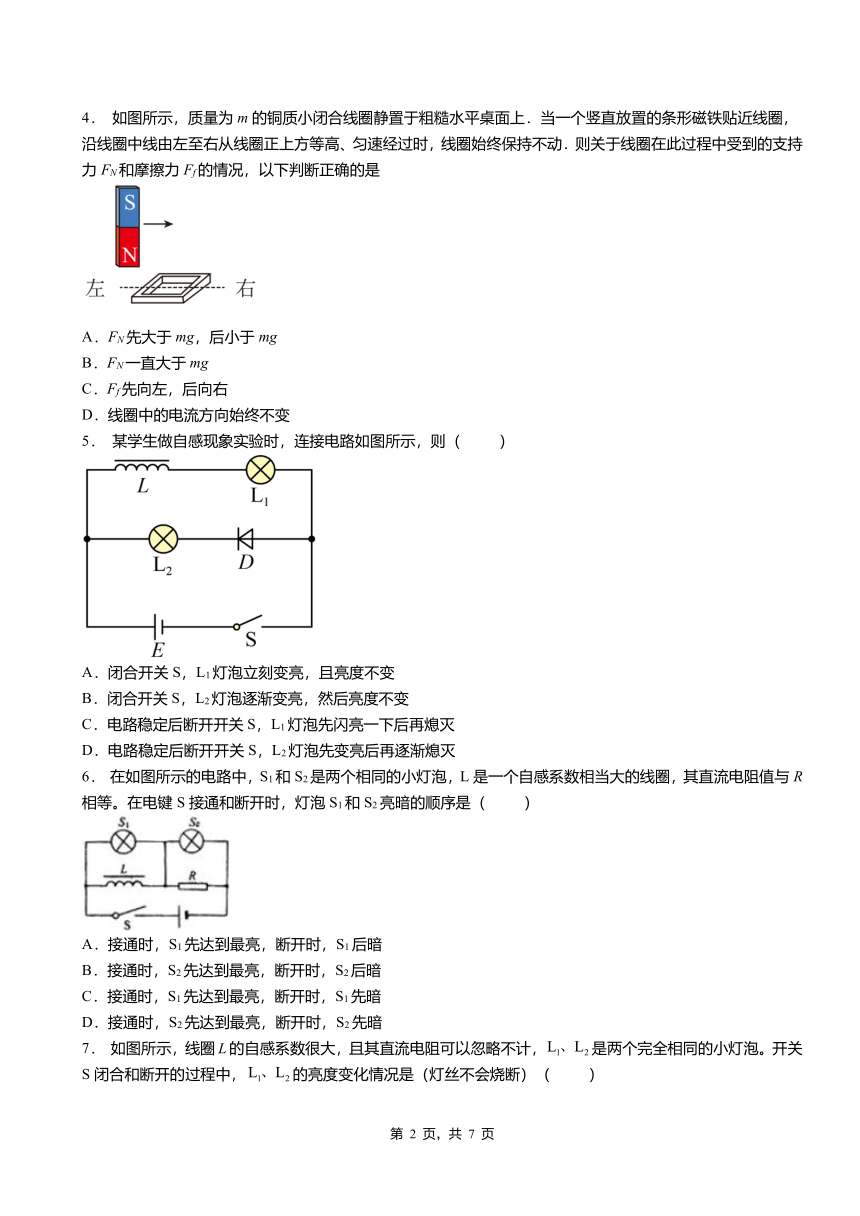

4． 如图所示，质量为m的铜质小闭合线圈静置于粗糙水平桌面上．当一个竖直放置的条形磁铁贴近线圈，沿线圈中线由左至右从线圈正上方等高、匀速经过时，线圈始终保持不动．则关于线圈在此过程中受到的支持力FN和摩擦力Ff的情况，以下判断正确的是
A．FN先大于mg，后小于mg
B．FN一直大于mg
C．Ff先向左，后向右
D．线圈中的电流方向始终不变
5． 某学生做自感现象实验时，连接电路如图所示，则（ ）
A．闭合开关S，L1灯泡立刻变亮，且亮度不变
B．闭合开关S，L2灯泡逐渐变亮，然后亮度不变
C．电路稳定后断开开关S，L1灯泡先闪亮一下后再熄灭
D．电路稳定后断开开关S，L2灯泡先变亮后再逐渐熄灭
6． 在如图所示的电路中，S1和S2是两个相同的小灯泡，L是一个自感系数相当大的线圈，其直流电阻值与R相等。在电键S接通和断开时，灯泡S1和S2亮暗的顺序是（ ）
A．接通时，S1先达到最亮，断开时，S1后暗
B．接通时，S2先达到最亮，断开时，S2后暗
C．接通时，S1先达到最亮，断开时，S1先暗
D．接通时，S2先达到最亮，断开时，S2先暗

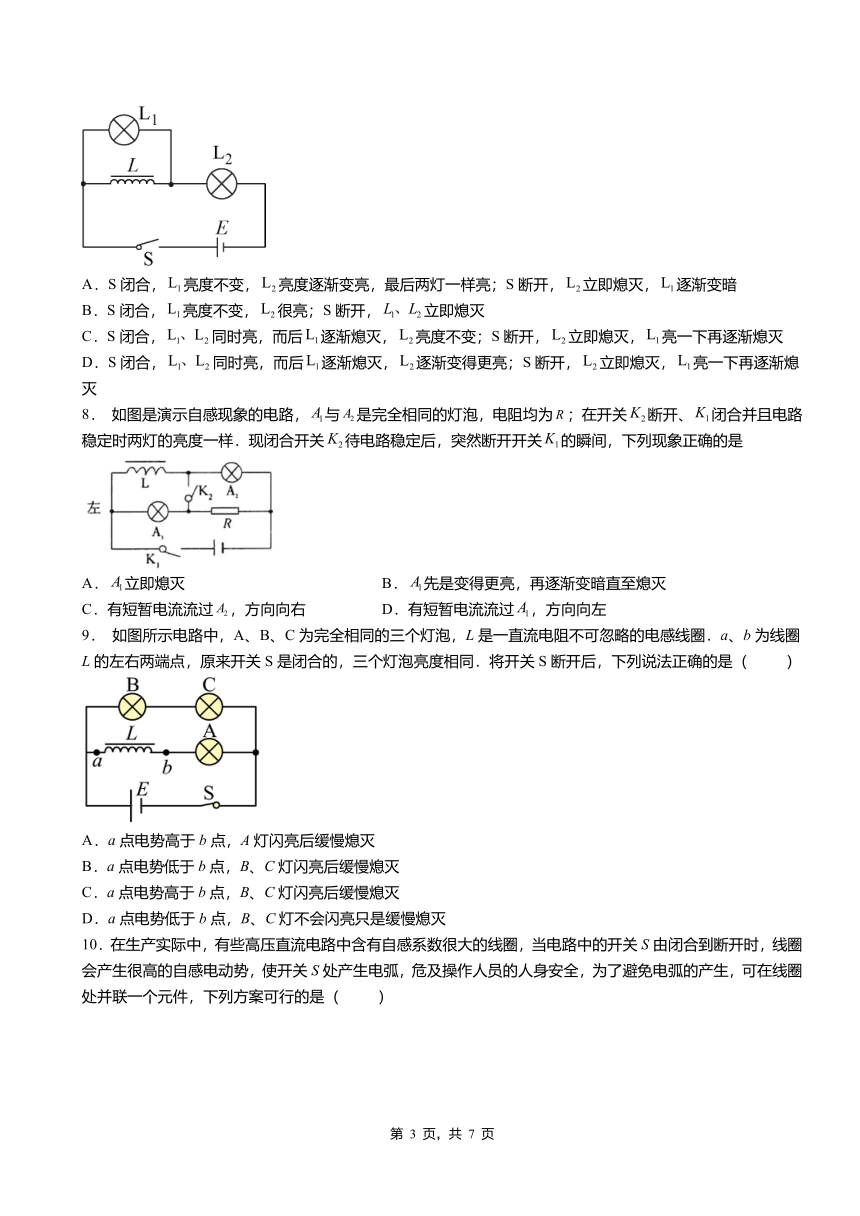

7． 如图所示，线圈的自感系数很大，且其直流电阻可以忽略不计，是两个完全相同的小灯泡。开关S闭合和断开的过程中，的亮度变化情况是（灯丝不会烧断）（ ）
A．S闭合，亮度不变，亮度逐渐变亮，最后两灯一样亮；S断开，立即熄灭，逐渐变暗
B．S闭合，亮度不变，很亮；S断开，立即熄灭
C．S闭合，同时亮，而后逐渐熄灭，亮度不变；S断开，立即熄灭，亮一下再逐渐熄灭
D．S闭合，同时亮，而后逐渐熄灭，逐渐变得更亮；S断开，立即熄灭，亮一下再逐渐熄灭
8． 如图是演示自感现象的电路，与是完全相同的灯泡，电阻均为；在开关断开、闭合并且电路稳定时两灯的亮度一样．现闭合开关待电路稳定后，突然断开开关的瞬间，下列现象正确的是
A．立即熄灭 B．先是变得更亮，再逐渐变暗直至熄灭
C．有短暂电流流过，方向向右 D．有短暂电流流过，方向向左
9． 如图所示电路中，A、B、C为完全相同的三个灯泡，L是一直流电阻不可忽略的电感线圈．a、b为线圈L的左右两端点，原来开关S是闭合的，三个灯泡亮度相同．将开关S断开后，下列说法正确的是（ ）
A．a点电势高于b点，A灯闪亮后缓慢熄灭
B．a点电势低于b点，B、C灯闪亮后缓慢熄灭
C．a点电势高于b点，B、C灯闪亮后缓慢熄灭
D．a点电势低于b点，B、C灯不会闪亮只是缓慢熄灭
10．在生产实际中，有些高压直流电路中含有自感系数很大的线圈，当电路中的开关S由闭合到断开时，线圈会产生很高的自感电动势，使开关S处产生电弧，危及操作人员的人身安全，为了避免电弧的产生，可在线圈处并联一个元件，下列方案可行的是（ ）
A． B．
C． D．
二、多选题
11．如图所示，A1、A2是两只完全相同的灯泡，电阻 R的阻值和线圈自感系数 L都较大，自感线圈的直流电阻不计，初始状态开关 S断开，则下列说法正确的有
A．开关S闭合时， A1、A2同时亮
B．开关S闭合后， A1、A2均逐渐变亮
C．从开关S闭合到电路稳定的过程中，A1先变亮，后又逐渐变暗直至熄灭
D．待电路稳定后断开开关S，A1、A2立即同时熄灭
12．如图所示，A、B是完全相同的两个小灯泡，L为自感系数很大、电阻可以忽略的带铁芯的线圈，则（ ）
A．电键S闭合瞬间，A、B同时发光，随后A灯变暗，B灯变亮
B．电键S闭合瞬间，B灯亮，A灯不亮
C．断开电键S瞬间，A、B灯同时熄灭
D．断开电键S瞬间，B灯立即熄灭，A灯突然闪亮一下再熄灭
13．如图所示的电路中，灯泡A1、A2电阻相同，自感线圈L的电阻跟灯泡相差不大。先接通S，使电路达到稳定，再断开S.下列表示通过A1、A2的电流随时间变化的关系图像正确的是（ ）
A． B．
C． D．
14．如图所示，灯泡A、B与定值电阻的阻值均为R，L是自感系数较大的线圈，当S1闭合、S2断开且电路稳定时，A、B两灯亮度相同，再闭合S2，待电路稳定后将S1断开，下列说法中正确的是（ ）
A．B灯立即熄灭 B．A灯将比原来更亮一下后熄灭
C．有电流通过B灯，方向为c→d D．有电流通过A灯，方向为b→a
15．如图所示电路中,L为一电感线圈,两支路电阻相等,则（ ）
A．闭合开关S时,稳定前电流表A1的示数大于电流表A2的示数
B．闭合开关S时,稳定前电流表A1的示数小于电流表A2的示数
C．断开开关S时,稳定前电流表A1的示数小于电流表A2的示数
D．断开开关S时,稳定前电流表A1的示数等于电流表A2的示数
三、解答题
16．如图所示是一种常用的延时继电器示意图，图中的S2是一直闭合的。当开关S1闭合时，衔铁D将被吸下，C线路接通；当S1断开时，D将延迟一段时间才被释放，延时继电器就是这样得名的。试问：
（1）这种继电器的延时功能是物理学中的什么现象；
（2）如果将S2处于断开状态，试分析说明该装置是否还具有延时功能？（图中F为电磁铁，A、B为导线线圈）
17．在图所示电路中，L为一自感线圈，如果开关S断开，电流从最大值减小到零的时间为0.05s，产生的感应电动势为180V，可使氖管发光；如果电流在0.03s内减小到零，则氖管两端可得到多大电压？
人教版（2019）2021-2022学年选择性必修第二册第二章第4节互感和自感（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 B C C A D A D D D D
二、多选题
题号 11 12 13 14 15
答案 AC AD BD AD BD
三、解答题
16．（1）电磁感应现象；（2）见解析
17．300V
