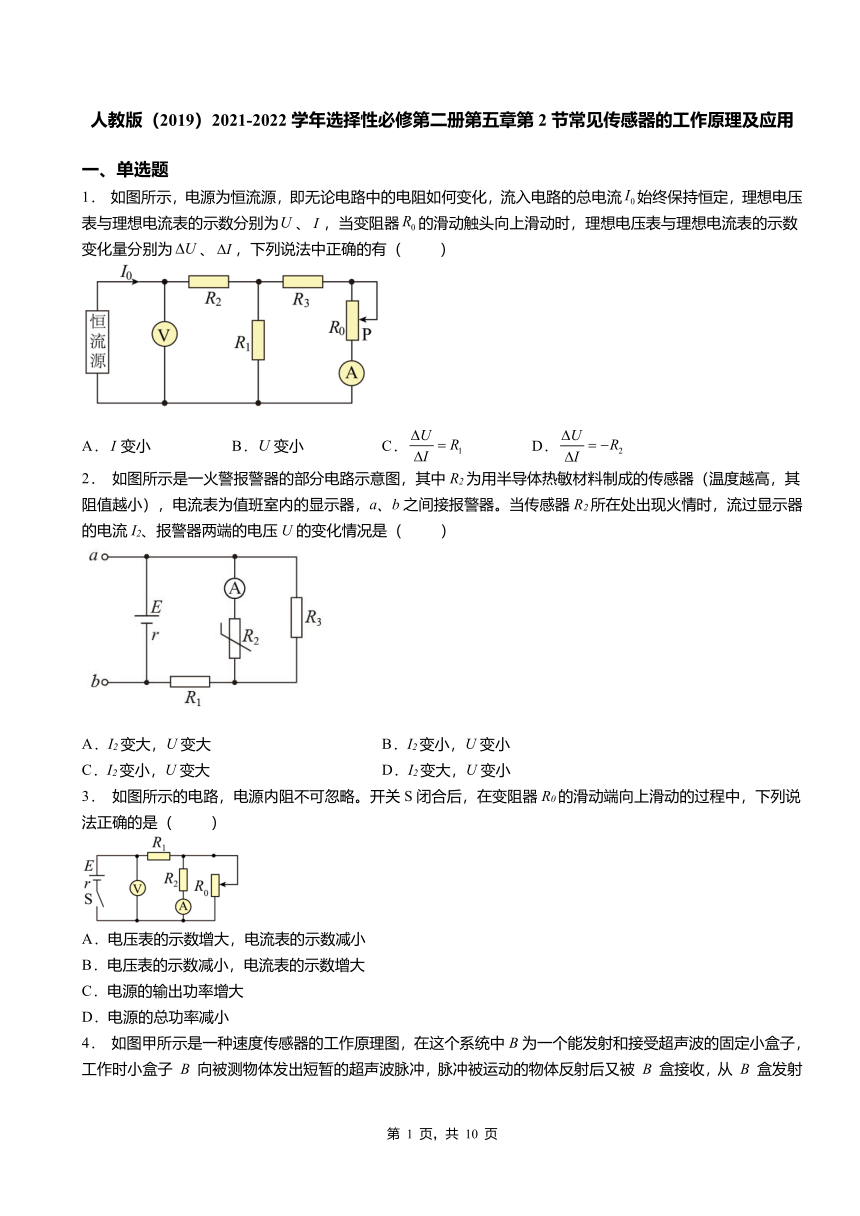

人教版（2019）2021-2022学年选择性必修第二册第五章第2节常见传感器的工作原理及应用
一、单选题
1． 如图所示，电源为恒流源，即无论电路中的电阻如何变化，流入电路的总电流始终保持恒定，理想电压表与理想电流表的示数分别为、，当变阻器的滑动触头向上滑动时，理想电压表与理想电流表的示数变化量分别为、，下列说法中正确的有（ ）
A．变小 B．变小 C． D．
2． 如图所示是一火警报警器的部分电路示意图，其中R2为用半导体热敏材料制成的传感器（温度越高，其阻值越小），电流表为值班室内的显示器，a、b之间接报警器。当传感器R2所在处出现火情时，流过显示器的电流I2、报警器两端的电压U的变化情况是（ ）
A．I2变大，U变大 B．I2变小，U变小
C．I2变小，U变大 D．I2变大，U变小
3． 如图所示的电路，电源内阻不可忽略。开关S闭合后，在变阻器R0的滑动端向上滑动的过程中，下列说法正确的是（ ）
A．电压表的示数增大，电流表的示数减小
B．电压表的示数减小，电流表的示数增大
C．电源的输出功率增大
D．电源的总功率减小

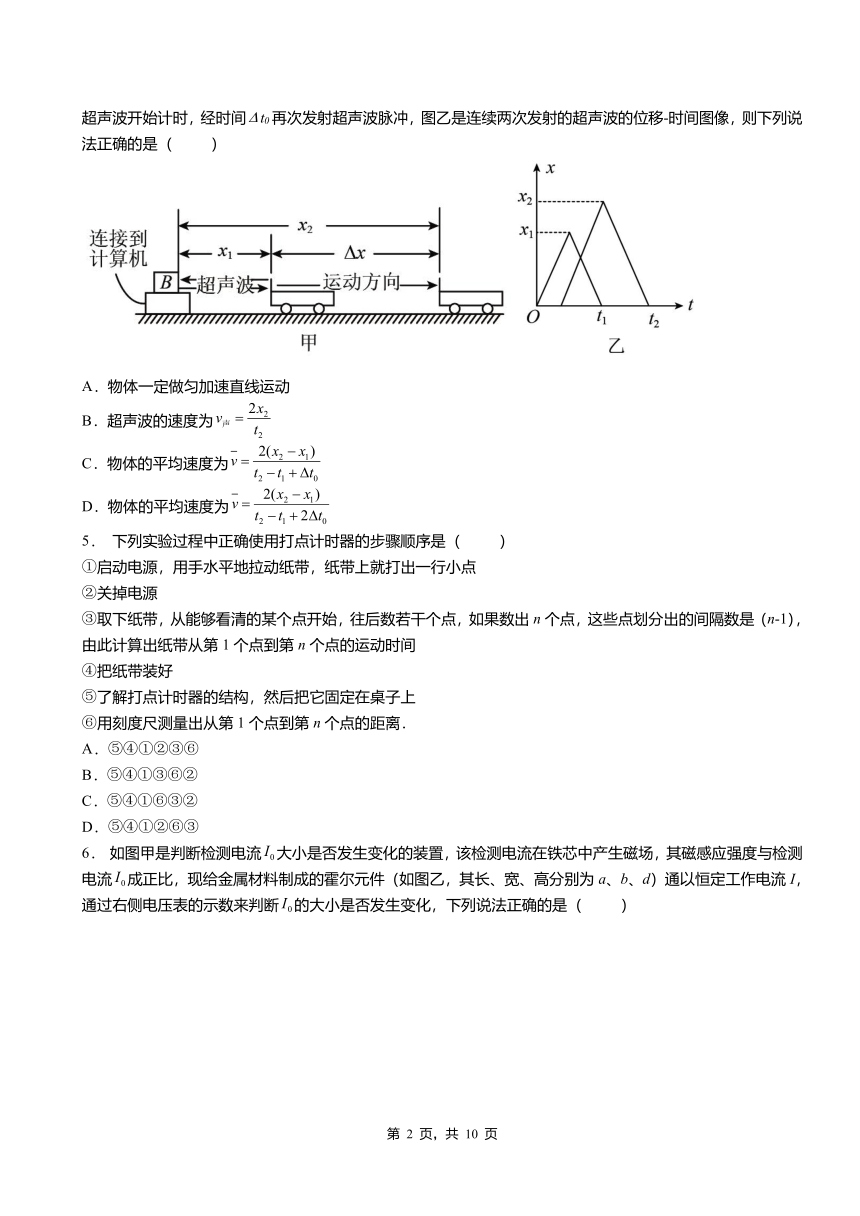

4． 如图甲所示是一种速度传感器的工作原理图，在这个系统中B为一个能发射和接受超声波的固定小盒子，工作时小盒子 B 向被测物体发出短暂的超声波脉冲，脉冲被运动的物体反射后又被 B 盒接收，从 B 盒发射超声波开始计时，经时间t0再次发射超声波脉冲，图乙是连续两次发射的超声波的位移-时间图像，则下列说法正确的是（ ）
A．物体一定做匀加速直线运动
B．超声波的速度为
C．物体的平均速度为
D．物体的平均速度为
5． 下列实验过程中正确使用打点计时器的步骤顺序是（ ）
①启动电源，用手水平地拉动纸带，纸带上就打出一行小点
②关掉电源
③取下纸带，从能够看清的某个点开始，往后数若干个点，如果数出n个点，这些点划分出的间隔数是（n-1），由此计算出纸带从第1个点到第n个点的运动时间
④把纸带装好
⑤了解打点计时器的结构，然后把它固定在桌子上
⑥用刻度尺测量出从第1个点到第n个点的距离．
A．⑤④①②③⑥
B．⑤④①③⑥②
C．⑤④①⑥③②
D．⑤④①②⑥③

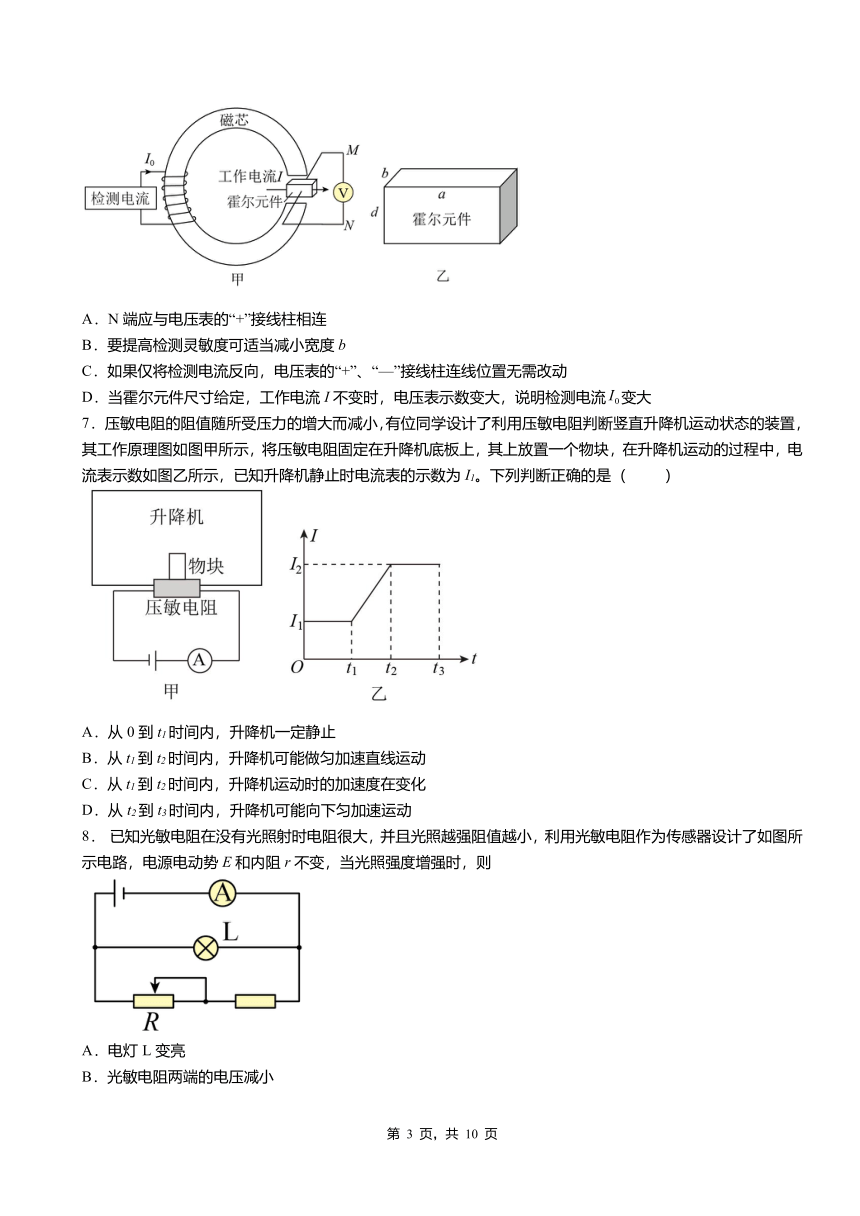

6． 如图甲是判断检测电流大小是否发生变化的装置，该检测电流在铁芯中产生磁场，其磁感应强度与检测电流成正比，现给金属材料制成的霍尔元件（如图乙，其长、宽、高分别为a、b、d）通以恒定工作电流I，通过右侧电压表的示数来判断的大小是否发生变化，下列说法正确的是（ ）
A．N端应与电压表的“+”接线柱相连
B．要提高检测灵敏度可适当减小宽度b
C．如果仅将检测电流反向，电压表的“+”、“—”接线柱连线位置无需改动
D．当霍尔元件尺寸给定，工作电流I不变时，电压表示数变大，说明检测电流变大
7． 压敏电阻的阻值随所受压力的增大而减小，有位同学设计了利用压敏电阻判断竖直升降机运动状态的装置，其工作原理图如图甲所示，将压敏电阻固定在升降机底板上，其上放置一个物块，在升降机运动的过程中，电流表示数如图乙所示，已知升降机静止时电流表的示数为I1。下列判断正确的是（ ）
A．从0到t1时间内，升降机一定静止
B．从t1到t2时间内，升降机可能做匀加速直线运动
C．从t1到t2时间内，升降机运动时的加速度在变化
D．从t2到t3时间内，升降机可能向下匀加速运动
8． 已知光敏电阻在没有光照射时电阻很大，并且光照越强阻值越小，利用光敏电阻作为传感器设计了如图所示电路，电源电动势E和内阻r不变，当光照强度增强时，则
A．电灯L变亮
B．光敏电阻两端的电压减小
C．变阻器R的功率减小
D．电源的输出功率增大
9． 火警报警器的电路示意图如图所示。其中，RT为用半导体热敏材料制成的传感器，这种半导体热敏材料的电阻率随温度的升高而减小。电流表为值班室的显示器，电源两极之间接一报警器。当传感器RT所在处出现火情时，通过显示器的电流I、报警器两端的电压U的变化情况是（ ）
A．I变大，U变大 B．I变大，U变小 C．I变小，U变大 D．I变小，U变小
10．设电路两端的电压保持不变，现将变阻器的滑片P向右移动过程中L1和L2两灯的亮度变化情况是（ ）
A．L1亮度不变，L2变暗 B．L1变暗，L2变亮 C．L1变亮，L2变暗 D．L1变暗，L2亮度不变
二、多选题
11．平行板电容器的两板A、B接于电池两极，一个带正电小球用绝缘细线悬挂在电容器内部，闭合电键S，电容器充电，这时悬线偏离竖直方向夹角为，如图所示，那么（ ）
A．保持电键S闭合，将A板稍向上移，则减小
B．保持电键S闭合，将A板稍向B板靠近，则增大
C．电键S断开，将A板稍向B板靠近，则不变
D．电键S断开，将A板稍向上移，则减小

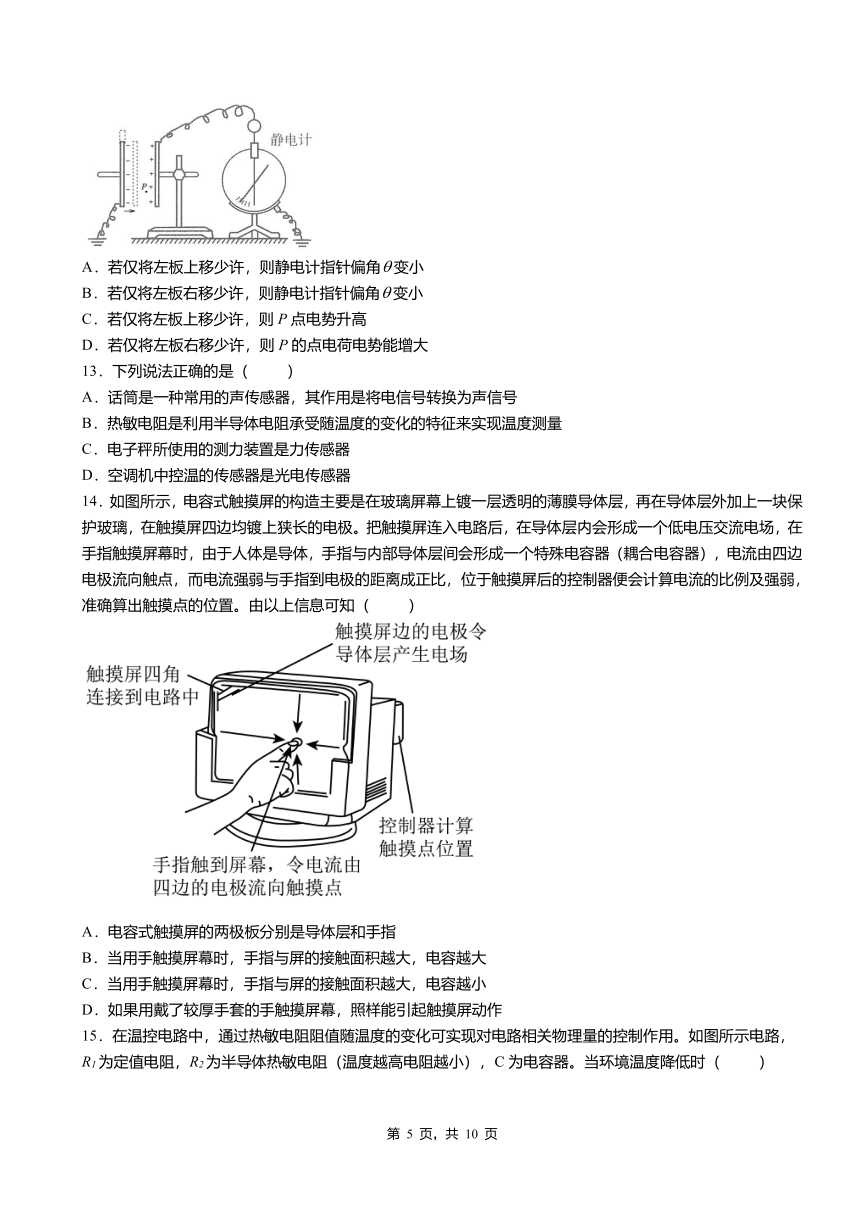

12．如图所示，竖直正对的平行板电容器带等量异种电荷，带正电的右板与静电计相连，左板接地．假设两极板所带的电荷量不变，电场中P点固定一带正电的点电荷，下列说法正确的是
A．若仅将左板上移少许，则静电计指针偏角变小
B．若仅将左板右移少许，则静电计指针偏角变小
C．若仅将左板上移少许，则P点电势升高
D．若仅将左板右移少许，则P的点电荷电势能增大
13．下列说法正确的是（ ）
A．话筒是一种常用的声传感器，其作用是将电信号转换为声信号
B．热敏电阻是利用半导体电阻承受随温度的变化的特征来实现温度测量
C．电子秤所使用的测力装置是力传感器
D．空调机中控温的传感器是光电传感器
14．如图所示，电容式触摸屏的构造主要是在玻璃屏幕上镀一层透明的薄膜导体层，再在导体层外加上一块保护玻璃，在触摸屏四边均镀上狭长的电极。把触摸屏连入电路后，在导体层内会形成一个低电压交流电场，在手指触摸屏幕时，由于人体是导体，手指与内部导体层间会形成一个特殊电容器（耦合电容器），电流由四边电极流向触点，而电流强弱与手指到电极的距离成正比，位于触摸屏后的控制器便会计算电流的比例及强弱，准确算出触摸点的位置。由以上信息可知（ ）
A．电容式触摸屏的两极板分别是导体层和手指
B．当用手触摸屏幕时，手指与屏的接触面积越大，电容越大
C．当用手触摸屏幕时，手指与屏的接触面积越大，电容越小
D．如果用戴了较厚手套的手触摸屏幕，照样能引起触摸屏动作
15．在温控电路中，通过热敏电阻阻值随温度的变化可实现对电路相关物理量的控制作用。如图所示电路，R1为定值电阻，R2为半导体热敏电阻（温度越高电阻越小），C为电容器。当环境温度降低时（ ）
A．电容器C的带电量增大
B．电压表的读数增大
C．电容器C两板间的电场强度减小
D．R1消耗的功率增大
三、解答题
16．如图所示为大型电子地磅电路图，电源电动势为E，内阻不计，不称物体时，滑动触头P在A端，滑动变阻器接入电路中的有效电阻最大，电流较小；称重物时，在压力作用下滑动触头下移，滑动变阻器有效电阻变小，电流变大。这样把电流对应的质量值刻在刻度盘上，就可以读出被称物体的质量，若滑动变阻器上A、B间长度为l，最大阻值为，已知两弹簧的总弹力与形变量成正比，比例系数为k。
（1）试导出所称重物重力G与电路中电流I的函数关系
（2）该装置达到最大量程时电流表示数是多少？
17．在研究某些物理问题时，有很多物理量难以直接测量，我们可以根据物理量之间的定量关系和各种效应，把不容易测量的物理量转化成易于测量的物理量．
（1）在利用如图1所示的装置探究影响电荷间相互作用力的因素时，我们可以通过绝缘细线与竖直方向的夹角来判断电荷之间相互作用力的大小．如果A、B两个带电体在同一水平面内，B的质量为m，细线与竖直方向夹角为θ，求A、B之间相互作用力的大小．
（2）金属导体板垂直置于匀强磁场中，当电流通过导体板时，外部磁场的洛伦兹力使运动的电子聚集在导体板的一侧，在导体板的另一侧会出现多余的正电荷，从而形成电场，该电场对运动的电子有静电力的作用，当静电力与洛伦兹力达到平衡时，在导体板这两个表面之间就会形成稳定的电势差，这种现象称为霍尔效应．利用霍尔效应可以测量磁场的磁感应强度．
如图2所示，若磁场方向与金属导体板的前后表面垂直，通过所如图所示的电流I，可测得导体板上、下表面之间的电势差为U，且下表面电势高．已知导体板的长、宽、高分别为a、b、c，电子的电荷量为e，导体中单位体积内的自由电子数为n．求：
a．导体中电子定向运动的平均速率v；
b．磁感应强度B的大小和方向．
四、实验题
18．某些固体材料受到外力作用后，除了产生形变，其电阻率也会发生变化、这种现象称为“压阻效应”。已知Rx的阻值变化范围为几十欧姆到几百欧姆，某实验小组在室温下用伏安法探究压敏电阻阻值Rx随压力F变化的规律，实验室提供了如下器材可供选择：
A．压敏电阻，无压力时阻值R0＝400 Ω
B．直流电源，电动势6 V，内阻不计
C．电流表A，量程为0～100 mA，内阻不计
D．电压表V，量程为0～3 V，内阻为3 kΩ
E.定值电阻R1＝2 kΩ
F.滑动变阻器R，最大电阻值约50 Ω
G.开关S与导线若干
（1）甲同学设计了图甲实验电路原理图，请在图乙将实物连线图补充完整_________。
（2）某次压力测试，在电阻Rx上施加力F，闭合开关S，测得两个电表的读数分别为U和I，则压敏电阻的阻值Rx＝________。
（3）改变F的大小、测得不同的Rx值，绘成图像如图所示，可得其斜率k＝________(保留两位有效数字)。Rx阻值和压力F的关系式是Rx＝________(用Rx、F和k等表示)。
（4）按图甲实验电路进行实验，调节滑动变阻器使电压表保持满偏，在电阻Rx上施加力F，当电流表满偏时，压力F为________ N。(结果保留三位有效数字)
19．某实验小组在“测定金属丝电阻率”的实验过程中：
(1)正确操作获得金属丝的直径以及电压表的读数如图所示，则它们的读数依次是___mm、____V．
(2)如图是测量电阻丝阻值的原理图，根据原理图在如图所示的实物图中画出连线________．
(3)利用上面的电路图测出的电阻值比真实值_____(填“偏大”或“偏小”），这种误差叫作系统误差．
(4)若调节滑动变阻器，通过多次测量求平均值的方法得到电阻丝的阻值为R，请写出求电阻 丝的电阻率的表达式为____( L、d分别表示电阻丝长度、直径，结果用已知字母表示)．
人教版（2019）2021-2022学年选择性必修第二册第五章第2节常见传感器的工作原理及应用（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 A D D C A D C B D B
二、多选题
题号 11 12 13 14 15
答案 BC BC BC AB AB
三、解答题
16．（1）（2）
17．（1）；（2）a．；b．；垂直于前后表面向里．
四、实验题
18． 400＋kF(Ω) 184
19． 1．700 2.25 偏小
PAGE
第 1 页，共 1 页
