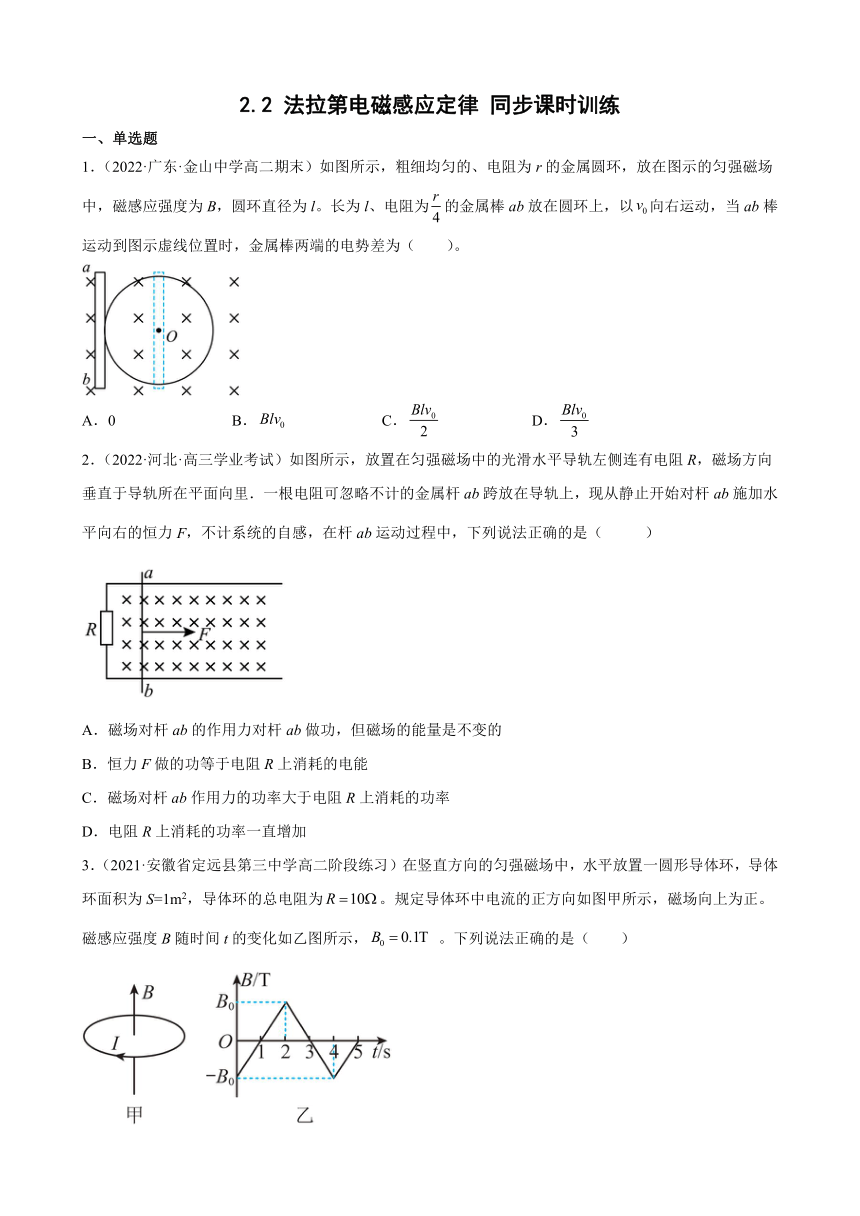

2.2 法拉第电磁感应定律 同步课时训练
一、单选题
1.(2022·广东·金山中学高二期末)如图所示,粗细均匀的、电阻为r的金属圆环,放在图示的匀强磁场中,磁感应强度为B,圆环直径为l。长为l、电阻为的金属棒ab放在圆环上,以向右运动,当ab棒运动到图示虚线位置时,金属棒两端的电势差为( )。
A.0 B. C. D.
2.(2022·河北·高三学业考试)如图所示,放置在匀强磁场中的光滑水平导轨左侧连有电阻R,磁场方向垂直于导轨所在平面向里.一根电阻可忽略不计的金属杆ab跨放在导轨上,现从静止开始对杆ab施加水平向右的恒力F,不计系统的自感,在杆ab运动过程中,下列说法正确的是( )
A.磁场对杆ab的作用力对杆ab做功,但磁场的能量是不变的
B.恒力F做的功等于电阻R上消耗的电能
C.磁场对杆ab作用力的功率大于电阻R上消耗的功率
D.电阻R上消耗的功率一直增加
3.(2021·安徽省定远县第三中学高二阶段练习)在竖直方向的匀强磁场中,水平放置一圆形导体环,导体环面积为S=1m2,导体环的总电阻为。规定导体环中电流的正方向如图甲所示,磁场向上为正。磁感应强度B随时间t的变化如乙图所示, 。下列说法正确的是( )

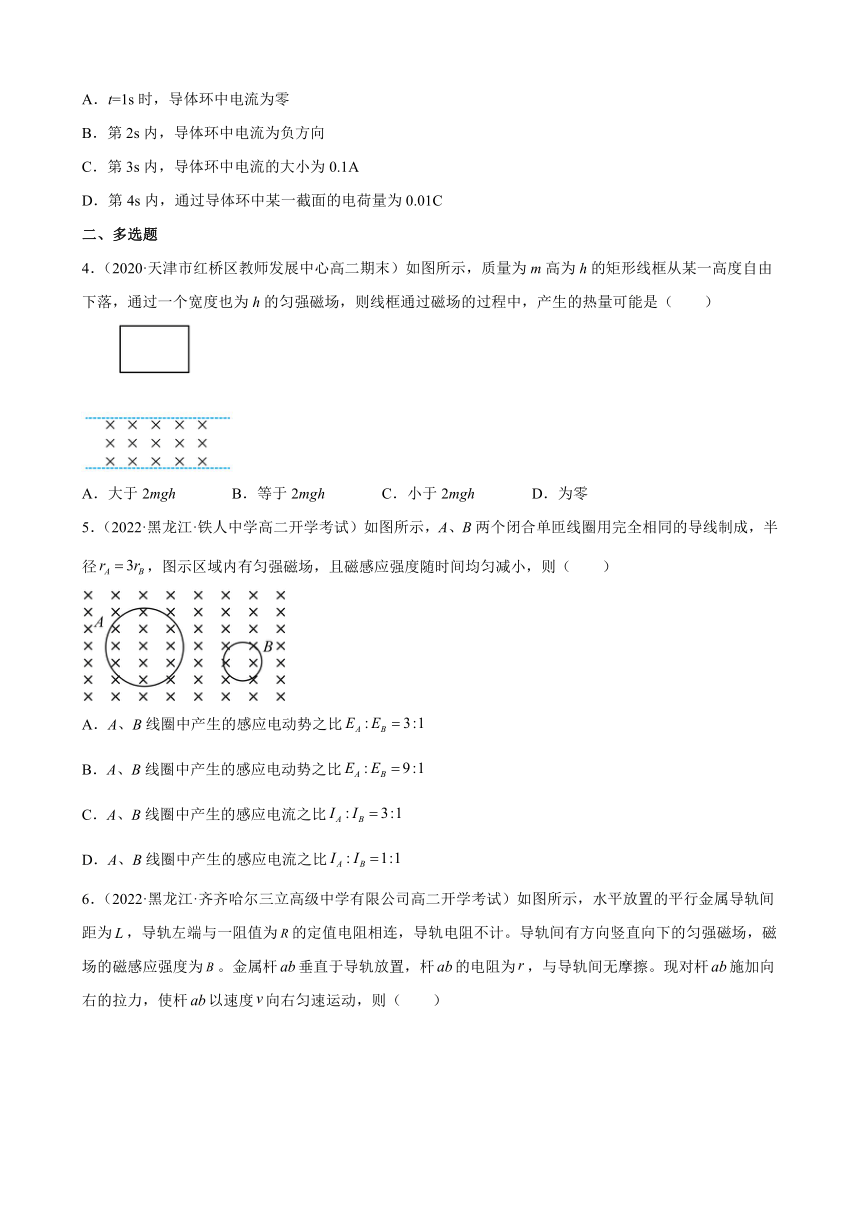

A.t=1s时,导体环中电流为零
B.第2s内,导体环中电流为负方向
C.第3s内,导体环中电流的大小为0.1A
D.第4s内,通过导体环中某一截面的电荷量为0.01C
二、多选题
4.(2020·天津市红桥区教师发展中心高二期末)如图所示,质量为m高为h的矩形线框从某一高度自由下落,通过一个宽度也为h的匀强磁场,则线框通过磁场的过程中,产生的热量可能是( )
A.大于2mgh B.等于2mgh C.小于2mgh D.为零
5.(2022·黑龙江·铁人中学高二开学考试)如图所示,A、B两个闭合单匝线圈用完全相同的导线制成,半径,图示区域内有匀强磁场,且磁感应强度随时间均匀减小,则( )
A.A、B线圈中产生的感应电动势之比
B.A、B线圈中产生的感应电动势之比
C.A、B线圈中产生的感应电流之比
D.A、B线圈中产生的感应电流之比
6.(2022·黑龙江·齐齐哈尔三立高级中学有限公司高二开学考试)如图所示,水平放置的平行金属导轨间距为,导轨左端与一阻值为的定值电阻相连,导轨电阻不计。导轨间有方向竖直向下的匀强磁场,磁场的磁感应强度为。金属杆垂直于导轨放置,杆的电阻为,与导轨间无摩擦。现对杆施加向右的拉力,使杆以速度向右匀速运动,则( )

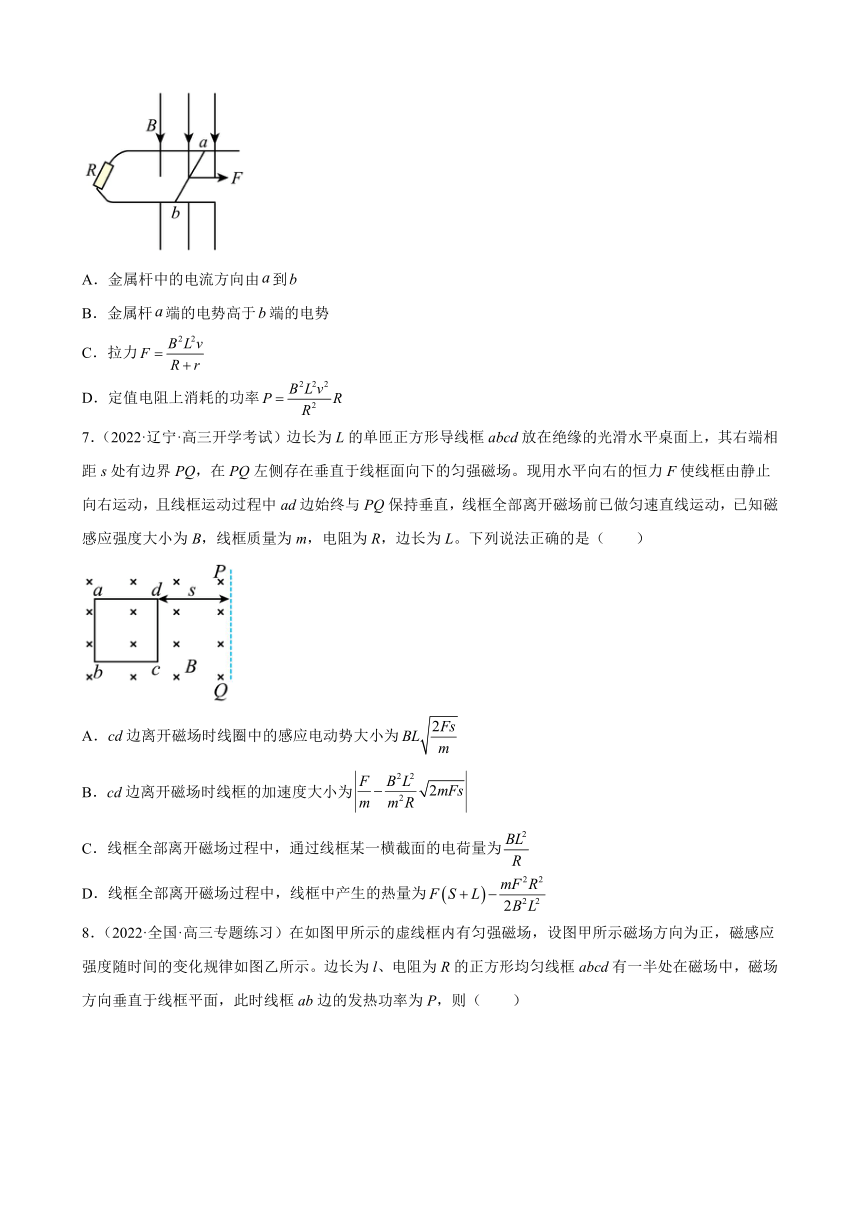

A.金属杆中的电流方向由到
B.金属杆端的电势高于端的电势
C.拉力
D.定值电阻上消耗的功率
7.(2022·辽宁·高三开学考试)边长为L的单匝正方形导线框abcd放在绝缘的光滑水平桌面上,其右端相距s处有边界PQ,在PQ左侧存在垂直于线框面向下的匀强磁场。现用水平向右的恒力F使线框由静止向右运动,且线框运动过程中ad边始终与PQ保持垂直,线框全部离开磁场前已做匀速直线运动,已知磁感应强度大小为B,线框质量为m,电阻为R,边长为L。下列说法正确的是( )
A.cd边离开磁场时线圈中的感应电动势大小为
B.cd边离开磁场时线框的加速度大小为
C.线框全部离开磁场过程中,通过线框某一横截面的电荷量为
D.线框全部离开磁场过程中,线框中产生的热量为

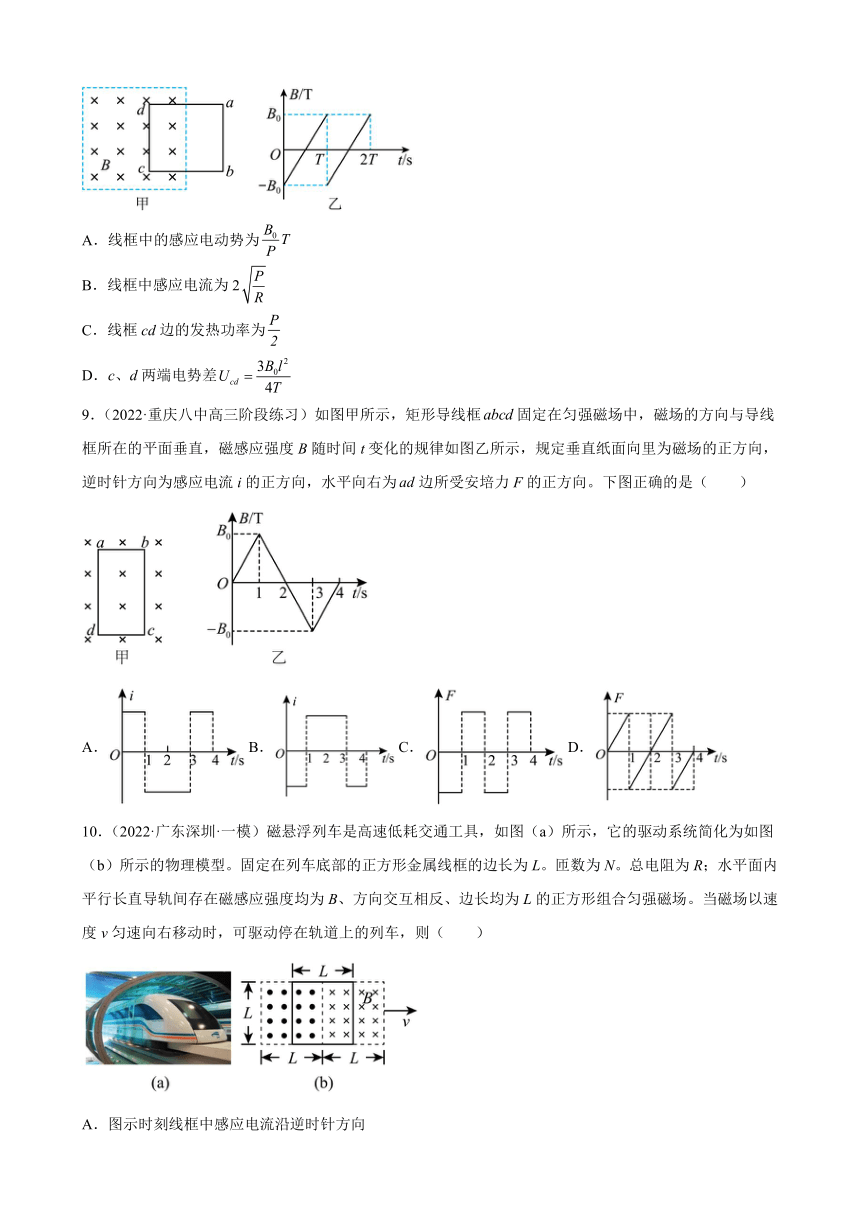

8.(2022·全国·高三专题练习)在如图甲所示的虚线框内有匀强磁场,设图甲所示磁场方向为正,磁感应强度随时间的变化规律如图乙所示。边长为l、电阻为R的正方形均匀线框abcd有一半处在磁场中,磁场方向垂直于线框平面,此时线框ab边的发热功率为P,则( )
A.线框中的感应电动势为
B.线框中感应电流为2
C.线框cd边的发热功率为
D.c、d两端电势差
9.(2022·重庆八中高三阶段练习)如图甲所示,矩形导线框固定在匀强磁场中,磁场的方向与导线框所在的平面垂直,磁感应强度B随时间t变化的规律如图乙所示,规定垂直纸面向里为磁场的正方向,逆时针方向为感应电流i的正方向,水平向右为边所受安培力F的正方向。下图正确的是( )
A.B.C.D.
10.(2022·广东深圳·一模)磁悬浮列车是高速低耗交通工具,如图(a)所示,它的驱动系统简化为如图(b)所示的物理模型。固定在列车底部的正方形金属线框的边长为L。匝数为N。总电阻为R;水平面内平行长直导轨间存在磁感应强度均为B、方向交互相反、边长均为L的正方形组合匀强磁场。当磁场以速度v匀速向右移动时,可驱动停在轨道上的列车,则( )
A.图示时刻线框中感应电流沿逆时针方向
B.列车运动的方向与磁场移动的方向相同
C.列车速度为v'时线框中的感应电动势大小为
D.列车速度为v'时线框受到的安培力大小为
11.(2021·安徽省定远县第三中学高二阶段练习)如图所示,虚线下方有垂直纸面向里的足够大有界匀强磁场,虚线上方同一高度处有两个完全相同的正方形均匀金属线框1、2 ,线框1做自由落体运动,线框2做初速度为v0的平抛运动。线框1、2在运动过程中均无旋转。磁场的磁感应强度大小B,线框1恰匀速进入磁场。不计空气阻力,从开始运动到线框完全进入磁场的过程中,下列说法正确的是( )
A.线框2减速进入磁场区域 B.线框1、2始终处于同一高度
C.线框1产生的焦耳热小于线圈2产生的焦耳热 D.通过线框1、 2导线横截面的电荷量相等
三、填空题
12.(2021·福建福建·高二期中)如图所示,光滑绝缘水平面上,一正方形线圈以初速度进入一匀强磁场,磁场宽度大于线圈的宽度。当线圈完全离开磁场区域时,其速度大小变为,在进入磁场跟离开磁场的过程中,通过线圈横截面的电荷量之比为______,线圈产生的热量之比为______。
13.(2021·福建泉州·高三阶段练习)如图所示,把一根条形磁铁前、后两次从同样高度插到线圈A中同样的位置处,第一次用时0.2s,第二次用时0.8s,两次线圈中的感应电动势分别是E1和E2,两次通过线圈A的电荷量分别为q1、q2,则E1:E2=______,q1:q2=______。
14.(2021·天津·静海一中高二期末)在光滑的水平面上方,有两个磁感应强度大小均为B,方向相反的水平匀强磁场,如图所示。PQ为两个磁场的边界,磁场范围足够大。一个边长为a、质量为m、电阻为R的金属正方形线框,以速度v垂直磁场方向从如图实线位置开始向右运动,当线框运动到分别有一半面积在两个磁场中时,线框的速度为,则此时线框的加速度为___________,此时线框中的电功率为___________。
四、解答题
15.(2022·江苏·高三阶段练习)如图所示,固定的光滑斜面倾角为30°,斜面上宽度为的矩形区域内存在垂直斜面向下的匀强磁场,磁感应强度大小为。一边长为、电阻为的正方形线框从距离磁场上边缘为处由静止开始沿斜面下滑,已知线框进、出磁场均做变速运动且边进、出磁场时速度相等,重力加速度为。求:
(1)线框进入磁场过程中通过边的电量;
(2)边刚穿出磁场时线框的速度。
16.(2022·四川省南充高级中学高二开学考试)如图甲所示,环形线圈的匝数n=100匝,它的两个端点a和b间接有一个阻值为48Ω的电阻,线圈内存在方向竖直向上的匀强磁场,磁感应强度B的变化规律如图乙所示,其中线圈面积S=0.05m2,线圈中的电阻为2Ω。求:
(1)电阻R通过的电流方向?
(2)线圈中产生的感应电动势大小?
17.(2022·天津·南开中学高二期末)如图所示,两根足够长平行金属导轨、固定在倾角的绝缘斜面上,顶部接有一阻值的定值电阻,下端开口,轨道间距。整个装置处于磁感应强度的匀强磁场中,磁场方向垂直斜面向上,质量的金属棒置于导轨上,在导轨之间的电阻,电路中其余电阻不计。金属棒由静止释放后沿导轨运动时始终垂直于导轨,且与导轨接触良好。不计空气阻力影响。已知金属棒与导轨间动摩擦因数,,,取。
(1)求金属棒沿导轨向下运动的最大速度;
(2)求金属棒沿导轨向下运动过程中,电阻R上的最大电功率:
(3)若从金属棒开始运动至达到最大速度过程中,电阻R上产生的焦耳热总共为1.5J,求流过电阻R的总电荷量q;(4)求金属棒开始运动至达到最大速度的时间。
试卷第1页,共3页
参考答案:
1.C
2.A
3.D
4.ABC
5.BC
6.BC
7.ABC
8.BD
9.AD
10.BC
11.BD
12. 1∶1 5∶3
13.
14.
15.(1);(2)
16.(1)竖直向下(由 b到a);(2)25V
17.(1);(2);(3);(4)。
