第2节交变电流的产生 同步练习（Word版含答案）
文档属性
| 名称 | 第2节交变电流的产生 同步练习（Word版含答案） |  | |
| 格式 | doc | ||
| 文件大小 | 927.8KB | ||
| 资源类型 | 教案 | ||
| 版本资源 | 鲁科版（2019） | ||
| 科目 | 物理 | ||
| 更新时间 | 2022-03-26 20:39:19 | ||
图片预览
文档简介
2021-2022学年鲁科版（2019）选择性必修第二册第二章第2节交变电流的产生
每天一课练

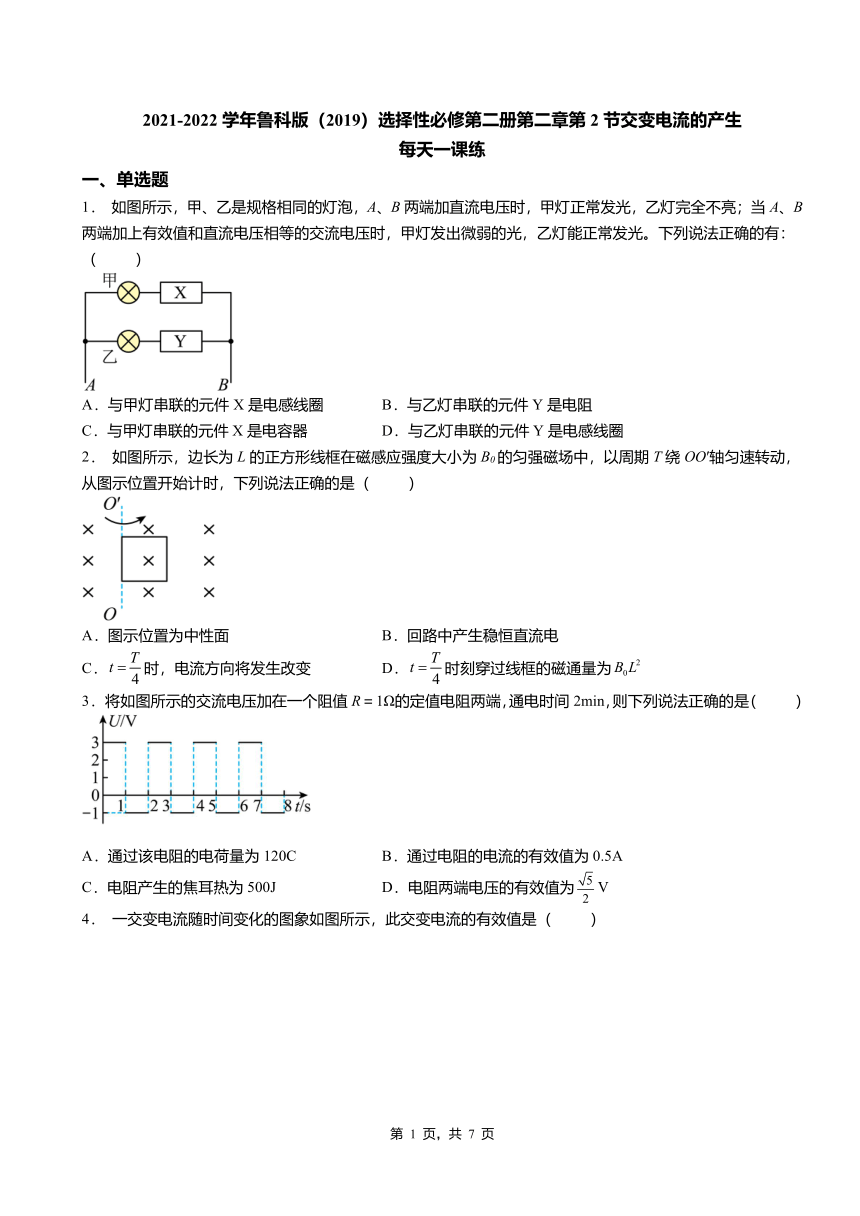

一、单选题
1． 如图所示，甲、乙是规格相同的灯泡，A、B两端加直流电压时，甲灯正常发光，乙灯完全不亮；当A、B两端加上有效值和直流电压相等的交流电压时，甲灯发出微弱的光，乙灯能正常发光。下列说法正确的有：（ ）
A．与甲灯串联的元件X是电感线圈 B．与乙灯串联的元件Y是电阻
C．与甲灯串联的元件X是电容器 D．与乙灯串联的元件Y是电感线圈
2． 如图所示，边长为L的正方形线框在磁感应强度大小为B0的匀强磁场中，以周期T绕OO′轴匀速转动，从图示位置开始计时，下列说法正确的是（ ）
A．图示位置为中性面 B．回路中产生稳恒直流电
C．时，电流方向将发生改变 D．时刻穿过线框的磁通量为
3． 将如图所示的交流电压加在一个阻值R＝1Ω的定值电阻两端，通电时间2min，则下列说法正确的是（ ）
A．通过该电阻的电荷量为120C B．通过电阻的电流的有效值为0.5A
C．电阻产生的焦耳热为500J D．电阻两端电压的有效值为V

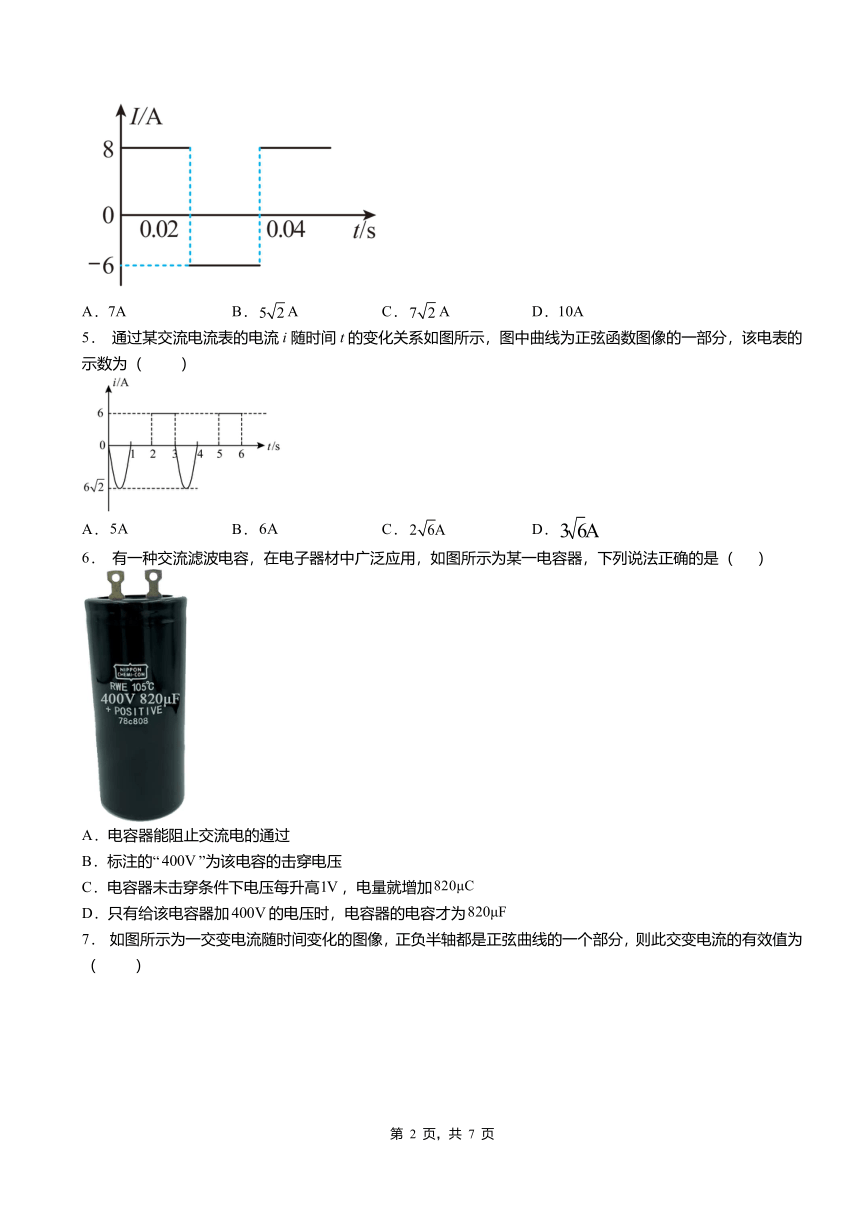

4． 一交变电流随时间变化的图象如图所示，此交变电流的有效值是（ ）
A．7A B．A C．A D．10A
5． 通过某交流电流表的电流i随时间t的变化关系如图所示，图中曲线为正弦函数图像的一部分，该电表的示数为（ ）
A． B． C． D．
6． 有一种交流滤波电容，在电子器材中广泛应用，如图所示为某一电容器，下列说法正确的是（ ）
A．电容器能阻止交流电的通过
B．标注的“”为该电容的击穿电压
C．电容器未击穿条件下电压每升高，电量就增加
D．只有给该电容器加的电压时，电容器的电容才为

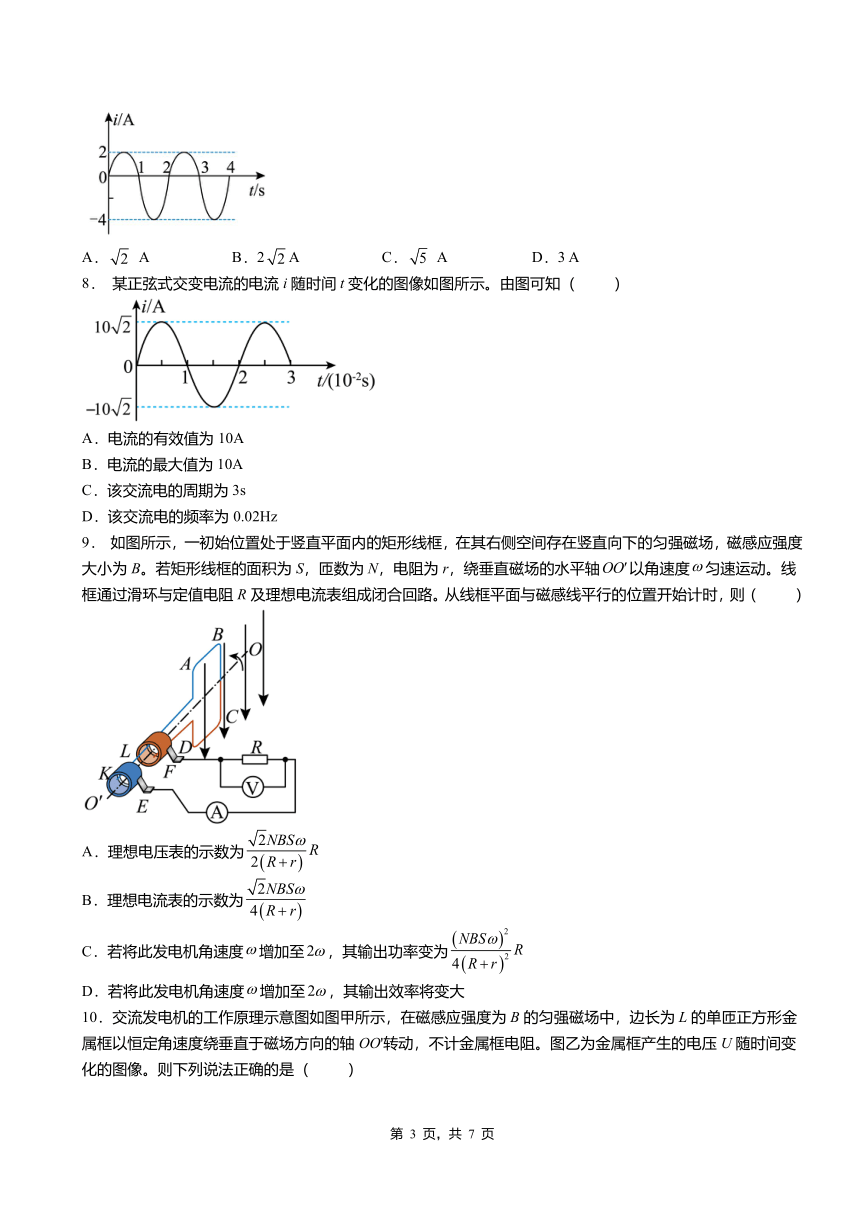

7． 如图所示为一交变电流随时间变化的图像，正负半轴都是正弦曲线的一个部分，则此交变电流的有效值为（ ）
A． A B．2A C． A D．3 A
8． 某正弦式交变电流的电流i随时间t变化的图像如图所示。由图可知（ ）
A．电流的有效值为10A
B．电流的最大值为10A
C．该交流电的周期为3s
D．该交流电的频率为0.02Hz
9． 如图所示，一初始位置处于竖直平面内的矩形线框，在其右侧空间存在竖直向下的匀强磁场，磁感应强度大小为B。若矩形线框的面积为S，匝数为N，电阻为r，绕垂直磁场的水平轴以角速度匀速运动。线框通过滑环与定值电阻R及理想电流表组成闭合回路。从线框平面与磁感线平行的位置开始计时，则（ ）
A．理想电压表的示数为
B．理想电流表的示数为
C．若将此发电机角速度增加至，其输出功率变为
D．若将此发电机角速度增加至，其输出效率将变大
10．交流发电机的工作原理示意图如图甲所示，在磁感应强度为B的匀强磁场中，边长为L的单匝正方形金属框以恒定角速度绕垂直于磁场方向的轴OO'转动，不计金属框电阻。图乙为金属框产生的电压U随时间变化的图像。则下列说法正确的是（ ）
A．电压有效值为U0
B．ab边产生的最大电动势为U0
C．t=0s时金属框平面垂直于中性面
D．交流电周期为
二、多选题
11．已知某交变电流的瞬时值表达式为i＝10sin 10πt （A），则（ ）
A．交变电流的频率为5 Hz
B．交流发电机线圈转动的角速度为10 rad/s
C．交变电流的峰值为10 A
D．若线圈的匝数N＝10，则穿过线圈的磁通量的最大值为0.1 Wb
12．一台发电机在产生正弦式电流。如果发电机电动势峰值为V，线圈匀速转动的角速度为。如果这个发电机的外电路只有电阻元件，总电阻为2kΩ，线圈内阻不计，从中性面开始计时。则下列说法正确的是（ ）
A．电动势瞬时表达式为
B．电路中电路的电流的峰值为A
C．1s内电流方向改变50次
D．若发电机转速加倍，则外电阻在相同的时间内产生的热量变为原来的4倍
13．如图甲所示，交流发电机的矩形线圈在匀强磁场中匀速转动，穿过该线圈的磁通量随时间t的变化规律如图乙所示。线圈匝数为20，电流表A可看做理想电流表。则（ ）
A．1分钟内电流方向改变60次
B．t=0.5s时感应电动势最大
C．t=0.5s时交流电流表示数为零
D．线圈感应电动势的最大值为4V
14．发电机的示意图如图甲所示，边长为L的正方形金属框，在磁感应强度为B的匀强磁场中以恒定角速度绕OO’轴转动，阻值为R的电阻两端的电压如图乙所示。其它电阻不计，图乙中的Um为已知量。则金属框转动一周（ ）
A．框内电流方向不变 B．电动势的最大值为Um
C．流过电阻的电荷 D．电阻产生的焦耳热
15．如图所示，边长为L的正方形单匝线圈abcd，电阻为r，外电路的电阻为R，过ab的中点和cd的中点的连线OO′恰好位于匀强磁场的边界线上，磁场的磁感应强度为B，若线圈从图示位置开始，以角速度ω绕轴OO′匀速转动，以下判断正确的是（ ）
A．图示位置线圈中的感应电动势最大，其值为Em=BL2ω
B．闭合电路中感应电动势的瞬时值表达式为e=BL2ωsin ωt
C．线圈从图示位置转过180°的过程中，流过电阻R的电荷量为
D．线圈转动一周的过程中，电阻R上产生的热量为
三、解答题
16．如图所示，边长分别为10cm和20cm的矩形线圈，匝数为100，内阻为，在匀强磁场中绕轴匀速转动，已知磁感应强度，线圈转动的角速度为，线圈和阻值为的电阻相连接。
(1)开关S断开时，求电压表的示数；
(2)开关S闭合时，R正常工作，求R的额定功率；
(3)若将电阻换成激发电压和熄灭电压均为的霓虹灯，则在一个周期内，霓虹灯被点亮的时间是多少？
17．如图所示，在匀强磁场中有一形导线框，可绕轴转动。已知匀强磁场的磁感应强度，线框相邻两边相互垂直，其中边长为，、长均为，转速为。若从图示平面平行磁场位置开始计时。
(1)写出线框中感应电动势的瞬时值表达式；
(2)求出由图示位置转过30°的过程中线框产生的平均电动势；
(3)作出线框中感应电动势随时间变化的图像。
2021-2022学年鲁科版（2019）选择性必修第二册第二章第2节交变电流的产生（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 A A A B C C C A B D
二、多选题
题号 11 12 13 14 15
答案 AC AD AD ABD CD
三、解答题
16．(1)120V；(2)540W；(3)
17．(1)；(2)；(3)由可知，感应电动势的最大值为，周期为
故线框中感应电动势随时间变化的图像如下图所示
PAGE
第 1 页，共 1 页
